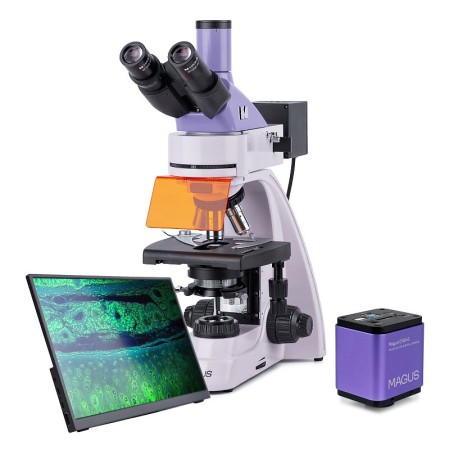

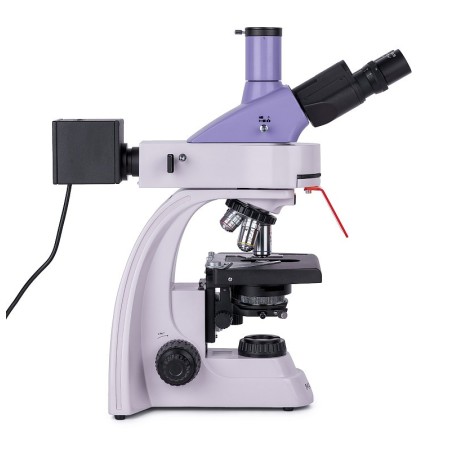

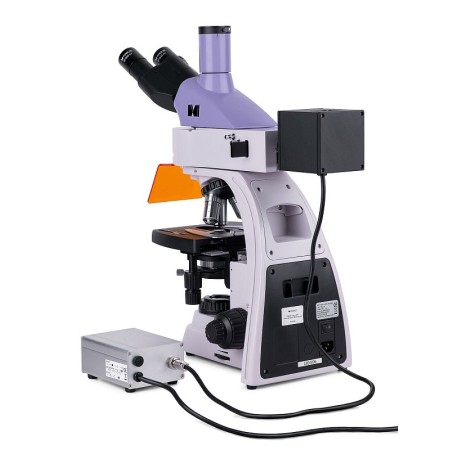

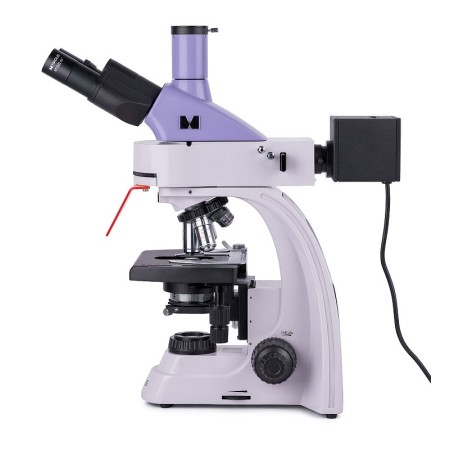

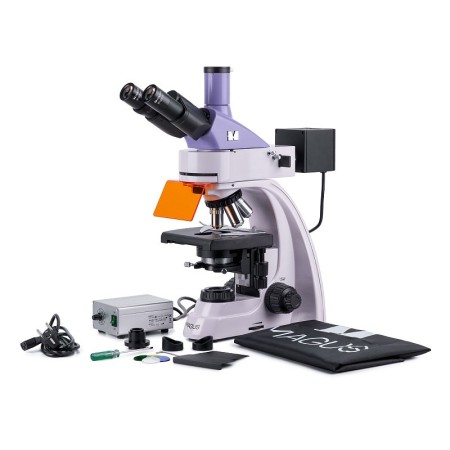

Le microscope à fluorescence MAGUS Lum 400L peut être utilisé pour deux techniques de microscopie : la fluorescence en lumière réfléchie et le champ clair en lumière transmise. Équipé d’accessoires supplémentaires, le microscope peut être utilisé pour effectuer des recherches en lumière polarisée ainsi que pour les techniques de contraste de phase et de champ sombre. Le microscope peut être utilisé pour la recherche et le diagnostic en laboratoire dans les domaines de la médecine, de la pharmacologie, de la science médico-légale, de la biotechnologie, de la médecine vétérinaire, etc.

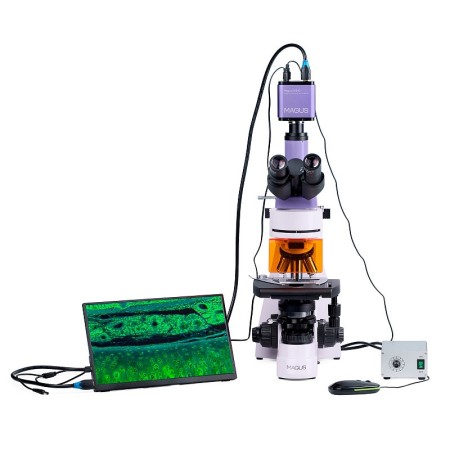

Microscope en cours d’utilisation »

Caméra numérique

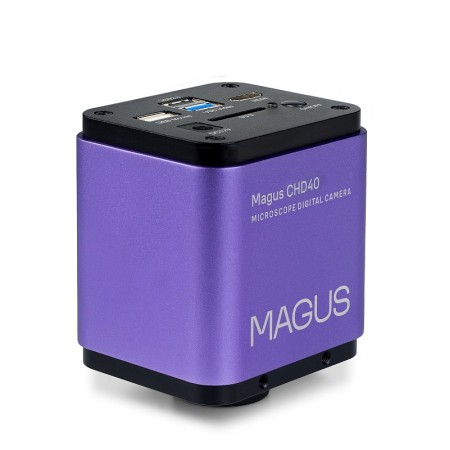

MAGUS CHD40 est une caméra numérique HDMI dotée de trois interfaces vidéo et d’un basculement automatique entre Full HD et 4K en fonction de la résolution du moniteur.
La caméra est équipée d’un capteur de 8 MP et produit des images réalistes en résolution 4K (3840x2160 px) lorsqu’elle est connectée via HDMI ou USB 3.0. Lorsqu’elle est connectée via Wi-Fi, la qualité d’image est Full HD (1920x1080 px).

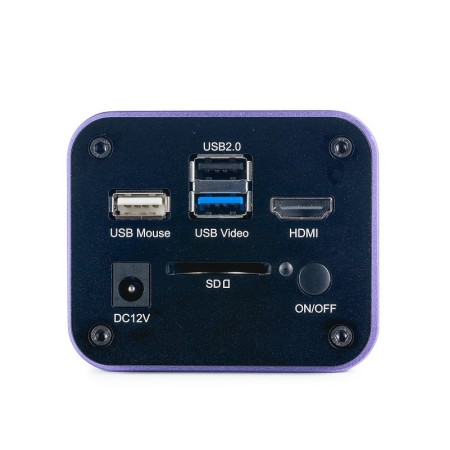

La caméra utilise une interface HDMI pour se connecter directement à un téléviseur, un moniteur ou un projecteur. Elle fonctionne ainsi de manière autonome, sans connexion à un PC. L’interface HDMI permet un transfert rapide et stable de la caméra vers l’écran externe. Il est également possible de connecter la caméra à un PC via Wi-Fi ou USB 3.0. La vidéo est enregistrée à 30 images par seconde.
La caméra associe une fréquence d’images élevée et une large bande passante HDMI. Les vidéos sont ainsi fluides, sans blocage ni saccades entre les images. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans défaut et s’affichent sans retard.

Moniteur

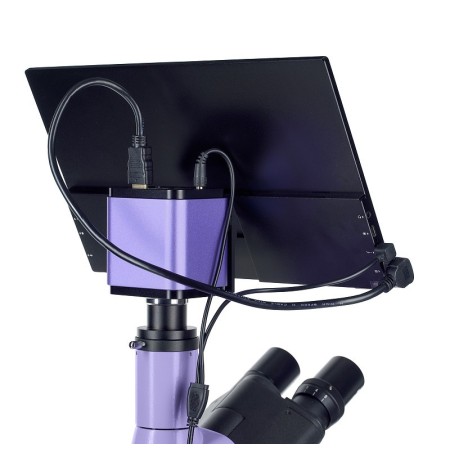

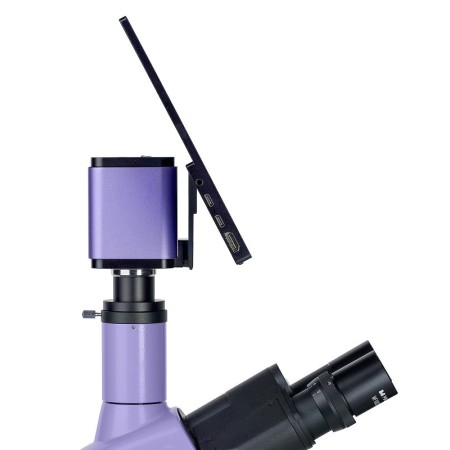

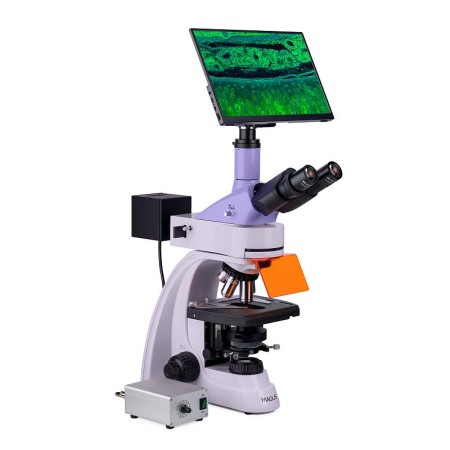

Le moniteur MAGUS MCD40 est conçu pour être utilisé comme système d’affichage du microscope MAGUS. Il se connecte à une caméra montée sur le microscope afin d’afficher des images en temps réel. Il prend en charge les caméras dotées d’une connexion HDMI et d’une résolution 4K. L’écran mesure 13,3 pouces. La dalle IPS fournit des images lumineuses avec de larges angles de vision. La restitution des couleurs n’est pas déformée lorsque l’écran est regardé de côté. L’écran peut être posé sur une table ou une étagère à l’aide d’un support pliable, ou installé directement sur la caméra ou la base du microscope.

Optique

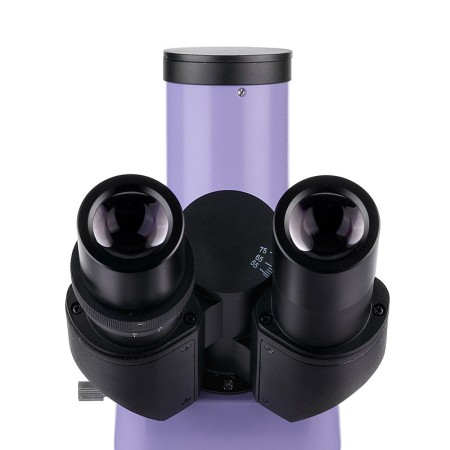

La tête trinoculaire comprend deux tubes optiques pour les observations et un tube trinoculaire destiné à accueillir une caméra numérique (non incluse). Pour permettre de longues périodes d’observation dans un confort optimal, les tubes oculaires peuvent être réglés par rotation de 360° afin de s’adapter à la taille de l’observateur. Ils sont inclinés de 30°.

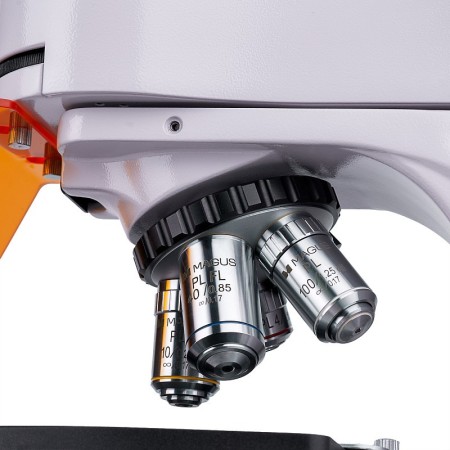

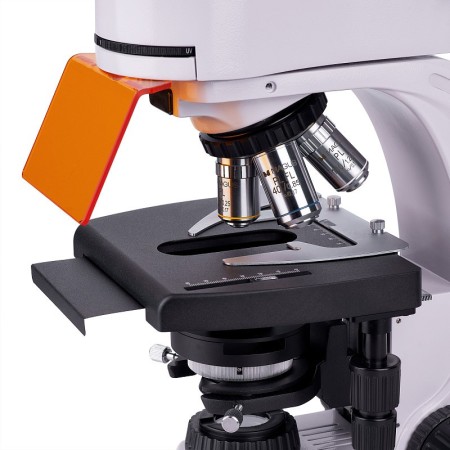

Le revolver porte-objectifs à cinq positions est orienté vers l’intérieur, afin que l’utilisateur puisse voir quel objectif se trouve dans le trajet optique. Il est doté d’objectifs plan-achromatiques à l’infini : trois pour la technique du champ clair et un pour la fluorescence. Une fois tous les objectifs installés sur le revolver, un emplacement reste disponible. Il sert à régler la position de l’illuminateur pour les observations en lumière réfléchie. Il est également possible d’installer un objectif en option pour obtenir un grossissement supérieur.

Éclairage

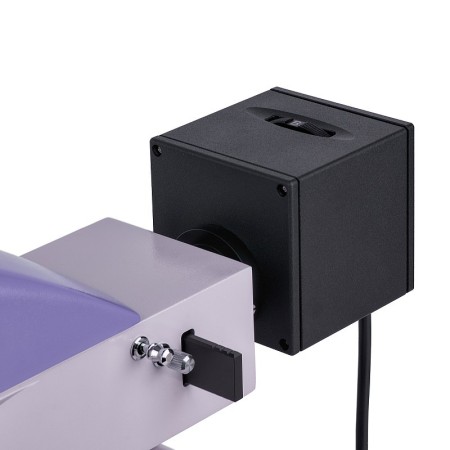

Lumière réfléchie : cinq LED de 5 W. Chaque LED correspond à l’une des quatre bandes spécifiques : bleu (B), vert (G), violet (V) et ultraviolet (UV). Pour sélectionner une LED, il suffit de tourner la bague. L’avantage de l’éclairage LED est d’atteindre rapidement sa luminosité maximale et de s’éteindre rapidement, ce qui facilite le passage du champ clair à la fluorescence et inversement. Les LED ne chauffent pas, ne nécessitent pas de dissipateur thermique et ont une durée de vie de 50000 heures avant de devoir être remplacées. La fluorescence LED est une technique de microscopie sûre et facile à entretenir ; son utilisation est donc recommandée dans les écoles et les universités.

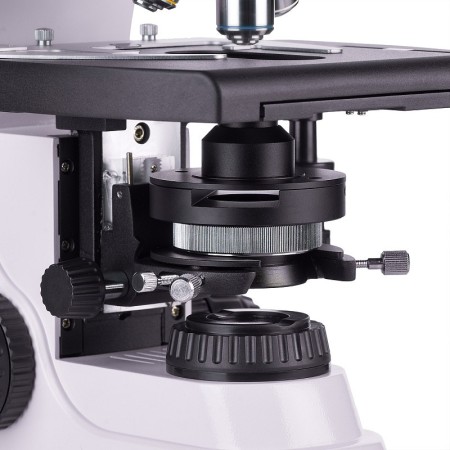

La lumière transmise est produite par une LED de 3 W. La durée de vie des LED est de 50000 heures. Le système d’éclairage comprend également un condenseur. Celui-ci comporte une fente permettant d’insérer un dispositif de champ sombre ou de contraste de phase. Ce dispositif permet de passer facilement et rapidement d’une technique de microscopie à l’autre sans changer le condenseur.

En lumière transmise et réfléchie, il est possible de régler l’éclairage de Köhler. L’échantillon étudié est net et ne présente pas d’artefacts d’image. Les bords ne s’assombrissent pas et chaque objectif atteint sa résolution maximale.

Platine et mécanisme de mise au point

La platine du microscope est équipée d’un porte-échantillon amovible qui permet d’effectuer des balayages manuels de l’échantillon. La platine n’est pas dotée d’une crémaillère de positionnement et nécessite donc moins d’espace de travail. Une plaque noire peut être installée sur la platine pour éliminer toute lumière indésirable provenant de la source de lumière transmise lors des observations en lumière réfléchie.

Les molettes coaxiales de mise au point fine (vis micrométrique) et grossière (vis macrométrique) sont placées de chaque côté, à la base du microscope. La mise au point grossière est dotée d’une molette de verrouillage et de réglage de la tension.

Accessoires

Le microscope MAGUS Lum 400L dispose d’une large gamme d’accessoires compatibles en option qui peuvent être utilisés pour étendre ses capacités. Il s’agit notamment d’oculaires, d’objectifs, d’accessoires pour le champ sombre, de dispositifs de contraste de phase et de lumière polarisée, de caméras numériques et de lames de calibration.

Caractéristiques principales du microscope :

• Étude d’échantillons en lumière réfléchie grâce à la technique de microscopie à fluorescence et en lumière transmise grâce à la technique de microscopie en champ clair.
• Objectifs plan-achromatiques à l’infini : trois objectifs pour le champ clair et un objectif fluorescent
• Tête trinoculaire avec corps rotatif de 360°, tube trinoculaire pour le montage d’une caméra numérique
• Quatre LED pour la lumière réfléchie, avec quatre longueurs d’onde différentes : bleu (B), vert (G), violet (V) et ultraviolet (UV)
• LED de 3 W pour la lumière transmise, éclairage de Köhler en lumière réfléchie et transmise
• Platine sans crémaillère de positionnement, porte-échantillon amovible
• Large gamme d’accessoires, notamment des dispositifs de contraste de phase, de lumière polarisée et de champ sombre

Caractéristiques principales de la caméra :

• La caméra fonctionne de manière autonome, sans connexion à un PC, via l’interface HDMI. Elle peut être connectée à un PC via Wi-Fi et l’interface USB 3.0
• Basculement automatique entre 4K et Full HD en fonction de la résolution du moniteur
• 30 images par seconde pour l’observation d’objets en mouvement, l’enregistrement vidéo et le déplacement de l’échantillon sans retard ni saccades
• Le capteur couleur rétroéclairé CMOS SONY Exmor/Starvis fournit des images peu bruitées et une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il est possible d’obtenir des images plus nettes, plus lumineuses et aux couleurs saturées.
• Logiciel d’enregistrement et de retouche de photos et de vidéos, fonctions d’affichage externe, mesures linéaires et angulaires

Le coffret contient :

• Caméra numérique MAGUS CHD40 (caméra numérique, câble HDMI (1,5 m), câble USB 3.0 (1,5 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur USB Wi-Fi (2 pièces), adaptateur secteur CA de 12 V/1 A (Euro), CD d’installation contenant les pilotes et le logiciel, manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD40
• Support avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, monture du condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Illuminateur pour les observations en lumière réfléchie
• Logement de la lampe LED
• Tête trinoculaire
• Objectif planachromatique à l’infini : PL 4x/0,10 WD 19,8 mm
• Objectif planachromatique à l’infini : PL 10x/0,25 WD 5,0 mm
• Objectif planachromatique à l’infini, fluorescent : PL FL 40x/0,85 (avec mécanisme à ressort) WD 0,42 mm
• Objectif planachromatique à l’infini : PL 100x/1,25 (avec mécanisme à ressort, à immersion dans l’huile) WD 0,36 mm
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Œilleton d’oculaire (2 pièces)
• Écran UV
• Curseur de filtre
• Plaque de protection noire à installer sous la platine
• Adaptateur à monture C
• Filtres colorés (4 pièces)
• Flacon d’huile d’immersion
• Alimentation de l’illuminateur à lumière réfléchie
• Câble d’alimentation
• Câble d’alimentation de l’illuminateur à lumière réfléchie
• Câble d’alimentation du bloc d’alimentation de l’illuminateur à lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif planachromatique à l’infini, fluorescent : PL FL 10x/0,35 WD 2,37 mm
• Objectif planachromatique à l’infini : PL 20х/0,40 WD 8,8 mm
• Objectif planachromatique à l’infini : PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Dispositif de contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à immersion dans l’huile avec N.A. 1,36–1,25
• Curseur de fond noir
• Dispositif de polarisation
• Lame d’étalonnage
