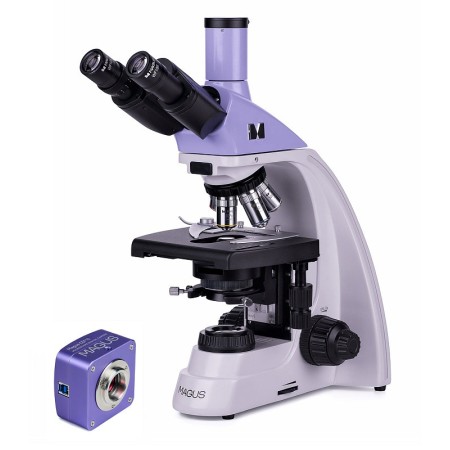

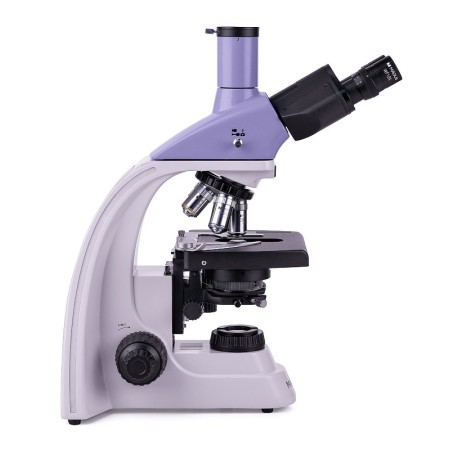

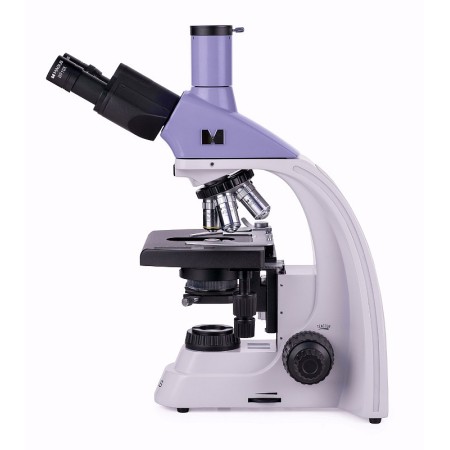

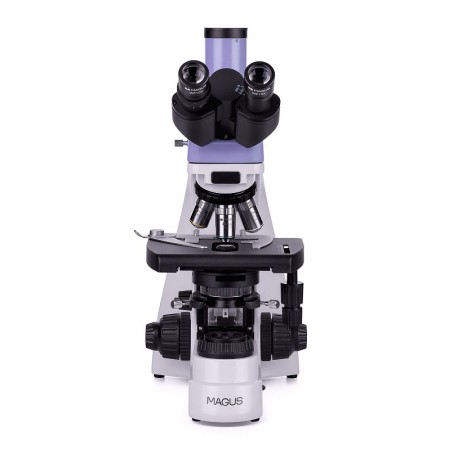

Le microscope biologique MAGUS Bio 230TL est un instrument essentiel pour un laboratoire médical, un centre de diagnostic ou un institut de recherche. Ce microscope est doté d’une tête trinoculaire et d’une source lumineuse pour les observations en lumière transmise (LED). Il convient à l’analyse de préparations semi-transparentes et d’échantillons naturellement transparents. Dans sa configuration de base, les observations sont réalisées en champ clair. L’utilisation d’accessoires supplémentaires permet d’effectuer des recherches avec d’autres techniques de microscopie, telles que l’observation en champ sombre, en lumière polarisée et en contraste de phase.

Caméra numérique

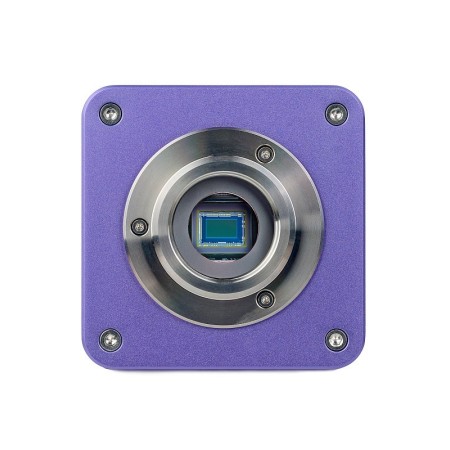

Caméra numérique avec un capteur de 2 MP pour l’étude d’objets microscopiques par microscopie en champ sombre ou en champ clair. La caméra est équipée d’un capteur CMOS couleur rétroéclairé SONY Exmor. Ce capteur accroît la sensibilité à la lumière (2350 mV à 1/30 s) et améliore la qualité de l’image en conditions de faible luminosité. L’utilisation d’objectifs avec un grossissement de 40x, 60x et 100x permet d’obtenir d’excellentes performances.

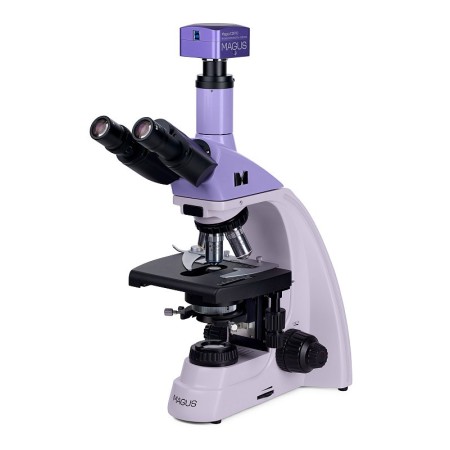

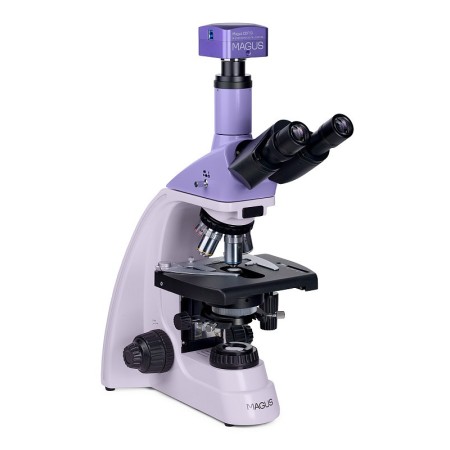

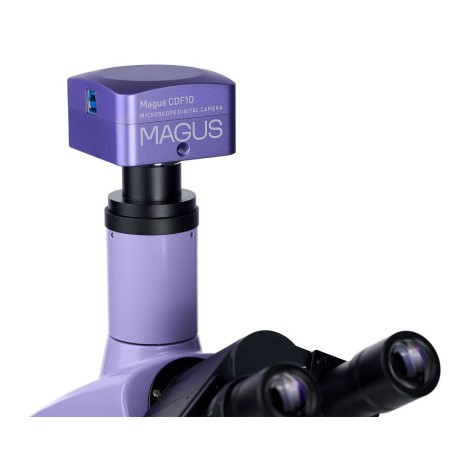

La caméra MAGUS CDF10 permet d’afficher l’image d’un objet sur l’écran d’un ordinateur en résolution Full HD 1920x1080 px, de prendre des photos et d’enregistrer des vidéos dans différents formats. Le transfert des données entre la caméra et l’ordinateur s’effectue via une interface USB 3.0 avec un débit de transfert de 5 Gbps. À la résolution maximale, la vidéo s’affiche à 125 fps avec une transition fluide entre les images. La caméra est idéale pour l’étude d’objets en mouvement et peut également être utilisée pour des cours et des présentations.

Optique

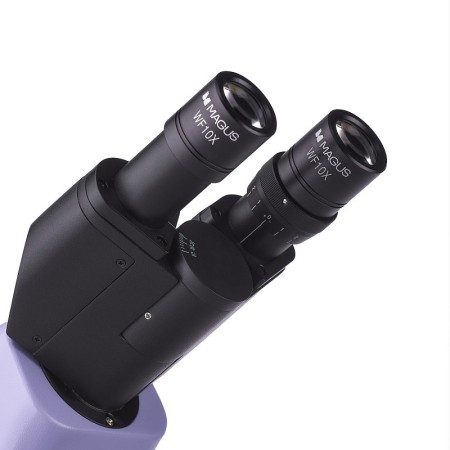

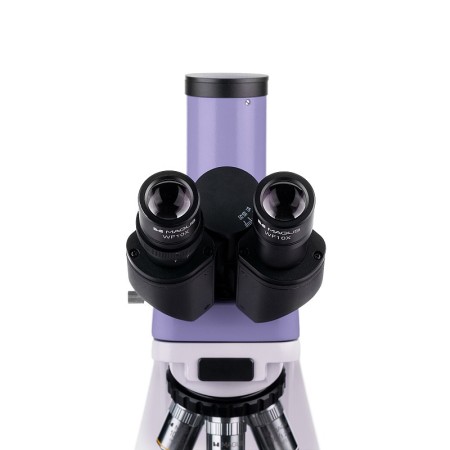

Les tubes optiques peuvent pivoter de 360°, ce qui permet d’adapter la position des oculaires à la taille de l’observateur. Le réglage dioptrique est disponible sur le tube optique gauche. Un tube vertical est prévu pour accueillir une caméra numérique (non incluse).

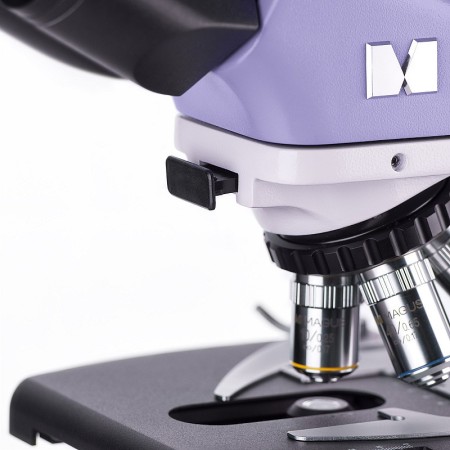

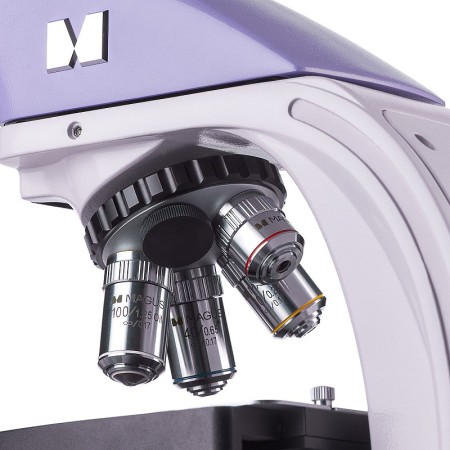

Ce microscope utilise des objectifs achromatiques corrigés à l’infini et la tourelle porte-objectifs peut accueillir jusqu’à 5 objectifs simultanément. Dans la configuration de base, un emplacement reste libre pour l’ajout d’un cinquième objectif. La tourelle porte-objectifs et ses objectifs sont orientés vers l’intérieur de l’instrument : l’utilisateur peut ainsi voir quel objectif est engagé dans le trajet optique. Le microscope offre un grossissement de 40x à 1000x, mais la limite supérieure peut être portée à 1500x, 1600x ou 2000x à l’aide d’oculaires supplémentaires.

Éclairage

Grâce à la lampe LED, la température de couleur ne change pas lorsque l’intensité de l’éclairage varie. La lumière LED de 3 W a une durée de vie de 50000 heures et est alimentée par le secteur CA.

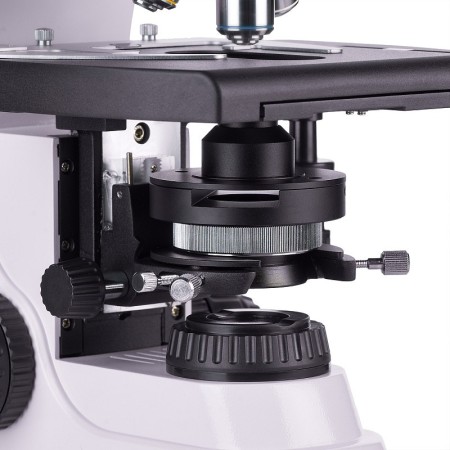

Le condenseur d’Abbe est doté d’un emplacement pour un curseur de champ sombre ou un curseur de contraste de phase. Grâce aux curseurs, le passage d’une technique de microscopie à l’autre est beaucoup plus rapide. Le microscope est également équipé d’un diaphragme de champ pour le réglage de l’éclairage de Köhler. Le condenseur est réglable en hauteur et peut être centré.

Platine et mécanisme de mise au point

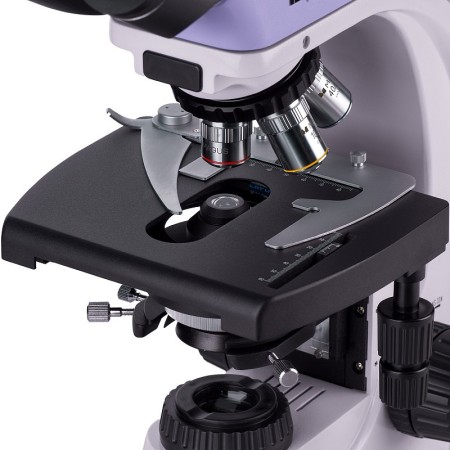

Le déplacement de l’échantillon est fluide et précis. Si nécessaire, l’insert mécanique peut être retiré de la platine (par exemple, pour effectuer un balayage manuel de l’échantillon). Il est également plus facile de travailler avec une platine sans crémaillère de positionnement.

Les boutons de mise au point sont coaxiaux et situés de chaque côté de la base du microscope, ce qui permet à l’utilisateur de positionner librement ses mains sur la table. Des boutons de mise au point grossière et fine (macro- et micrométrique) sont présents. Leurs mécanismes se déplacent en douceur, sans qu’il soit nécessaire d’exercer un effort. Un bouton de réglage de la tension de la vis macrométrique et un bouton de blocage de la mise au point grossière (vis macrométrique) sont également présents.

Accessoires

Les accessoires supplémentaires étendent les possibilités du microscope MAGUS Bio 230TL en fonction des applications spécifiques. Parmi les accessoires figurent des oculaires, des objectifs, des condenseurs de champ sombre et de contraste de phase, des dispositifs de polarisation, des caméras numériques, des lames de calibration, etc.

Caractéristiques principales du microscope :

• Tête trinoculaire avec tube vertical pour caméra, rotation à 360°, réglage dioptrique sur le tube optique gauche
• Tourelle porte-objectifs pour 5 objectifs, objectifs achromatiques corrigés à l’infini
• Observations en lumière transmise, source lumineuse : LED de 3 W à longue durée de vie
• Boutons coaxiaux de mise au point grossière et fine (vis macro- et micrométrique), bouton de réglage de la tension de la vis macrométrique, bouton de blocage de la vis macrométrique
• Condenseur avec un emplacement pour un curseur de champ sombre ou un curseur de contraste de phase
• Possibilité d’installer des accessoires supplémentaires

Caractéristiques principales de la caméra :

• Capteur CMOS rétroéclairé SONY Exmor pour des images nettes, même en conditions de faible luminosité
• Installation sur le tube trinoculaire ou le tube optique
• Fonctionnement en champ clair ou sombre avec des objectifs à fort grossissement : 40x, 60x et 100x
• Affichage d’images sur l’écran d’un ordinateur ; visualisation, prise de photos et enregistrement de vidéos en résolution 1920x1080 px
• Fréquence d’images vidéo de 125 fps, idéale pour l’étude en temps réel et sans délai d’objets en mouvement
• Pilotes et logiciels nécessaires inclus

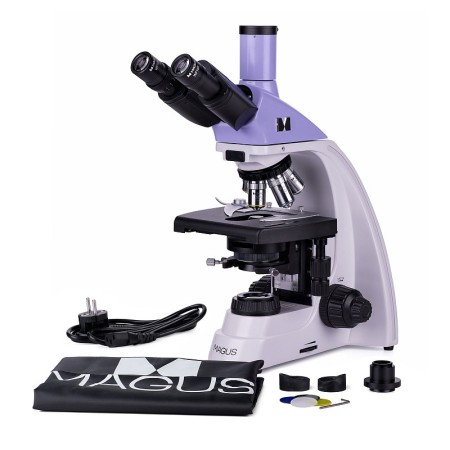

Contenu de l’emballage :

• Caméra numérique MAGUS CDF10 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciels, manuel d’utilisation et certificat de garantie)
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, support du condenseur et tourelle porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif achromatique corrigé à l’infini : 4x/0,10
• Objectif achromatique corrigé à l’infini : 10x/0,25
• Objectif achromatique corrigé à l’infini : 40x/0,65 (à ressort)
• Objectif achromatique corrigé à l’infini : 100x/1,25 à immersion dans l’huile (à ressort)
• Oculaire 10x/18 mm à long dégagement oculaire (2 pièces)
• Œilleton (2 pièces)
• Filtre (4 pièces)
• Adaptateur à monture C
• Flacon d’huile à immersion
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/20 mm avec échelle graduée
• Oculaire 15x/11 mm (2 pièces)
• Oculaire 16x/11 mm (2 pièces)
• Oculaire 20x/11 mm (2 pièces)
• Objectif achromatique corrigé à l’infini : 20x/0,40
• Objectif plan achromatique corrigé à l’infini : 20х/0,40
• Objectif plan achromatique corrigé à l’infini : 60x/0,80 (à ressort)
• Dispositif de contraste de phase
• Curseur de contraste de phase
• Condenseur de champ sombre avec N.A. 0,9
• Condenseur de champ sombre à immersion dans l’huile avec N.A. 1,36–1,25
• Curseur de champ sombre
• Dispositifs de polarisation
• Lame de calibration
• Moniteur et caméra numérique avec interface HDMI
