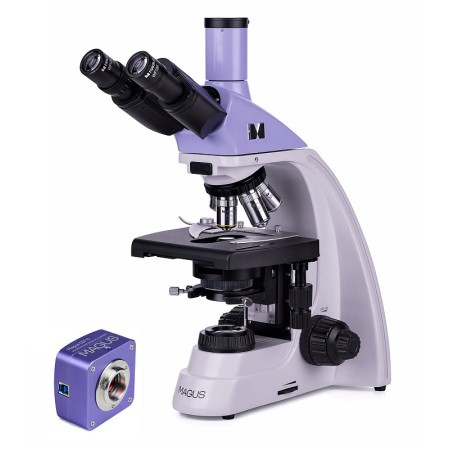

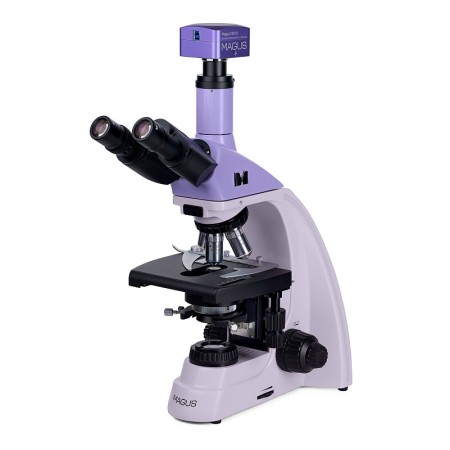

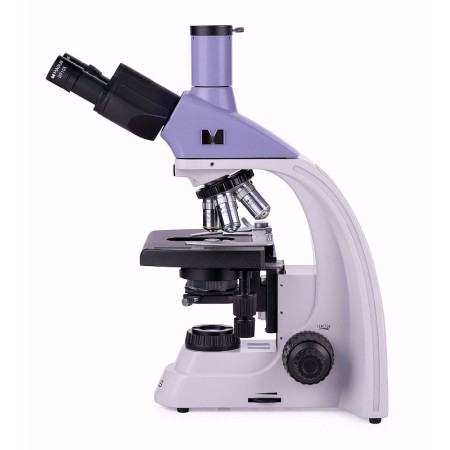

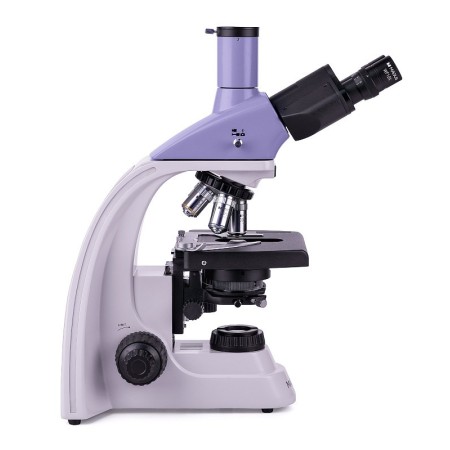

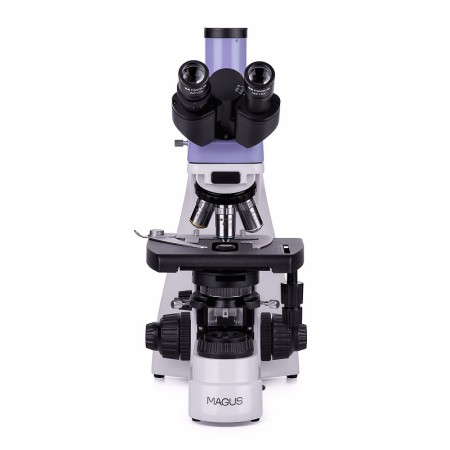

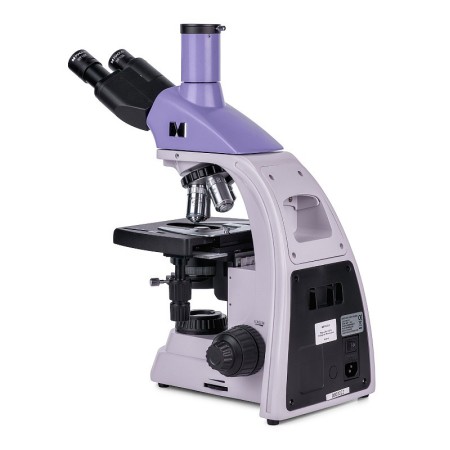

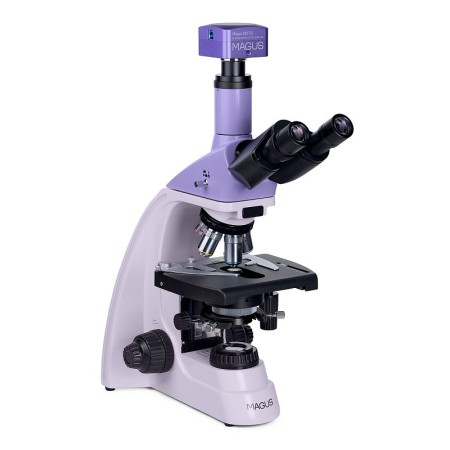

Das biologische Mikroskop MAGUS Bio 230TL ist ein unverzichtbares Gerät für ein medizinisches Labor, ein Diagnosezentrum oder eine Forschungseinrichtung. Dieses Mikroskop ist mit einem trinokularen Tubus und einer Lichtquelle für Beobachtungen im Durchlicht (LED) ausgestattet und eignet sich für die Analyse semitransparenter Präparate und natürlich transparenter Proben. In der Grundkonfiguration erfolgen die Beobachtungen im Hellfeld. Mit zusätzlichem Zubehör sind Untersuchungen mit weiteren Mikroskopietechniken wie Dunkelfeld-, Polarisations- und Phasenkontrastbeobachtungen möglich.

Digitalkamera

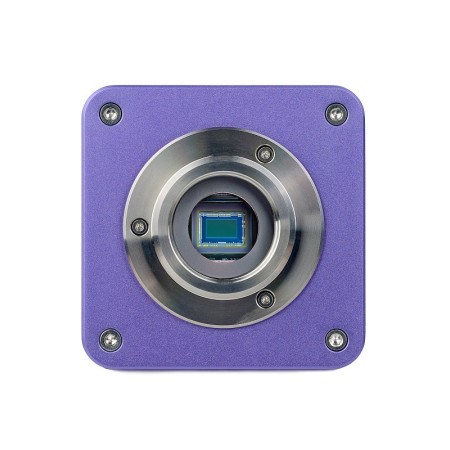

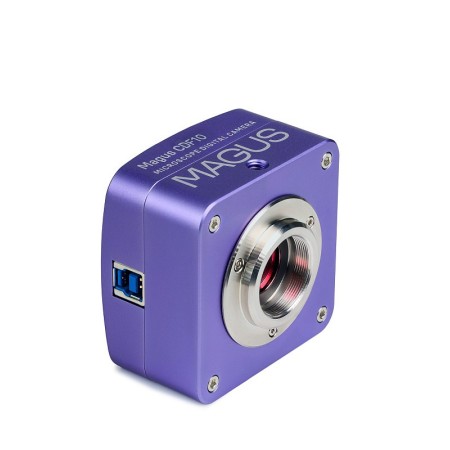

Digitalkamera mit einem 2-MP-Sensor zur Untersuchung mikroskopischer Objekte im Dunkelfeld oder Hellfeld. Die Kamera ist mit einem rückwärtig belichteten Farb-CMOS-Sensor SONY Exmor ausgestattet. Dieser Sensor erhöht die Lichtempfindlichkeit (2350 mV bei 1/30 s) und verbessert die Bildqualität bei schlechten Lichtverhältnissen. Mit Objektiven mit den Vergrößerungen 40x, 60x und 100x lassen sich hervorragende Ergebnisse erzielen.

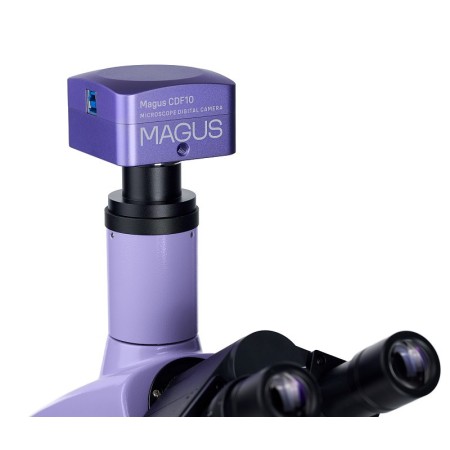

Mit der Kamera MAGUS CDF10 kann das Bild eines Objekts auf einem Computermonitor in Full-HD-Auflösung 1920x1080 px angezeigt werden; außerdem lassen sich Fotos aufnehmen und Videos in verschiedenen Formaten aufzeichnen. Die Datenübertragung zwischen Kamera und Computer erfolgt über eine USB-3.0-Schnittstelle mit einer Datenübertragungsrate von 5 Gbps. Bei maximaler Auflösung wird das Video mit 125 fps und fließenden Übergängen zwischen den Bildern angezeigt. Die Kamera eignet sich hervorragend zur Untersuchung bewegter Objekte und kann auch für Unterricht und Präsentationen verwendet werden.

Optik

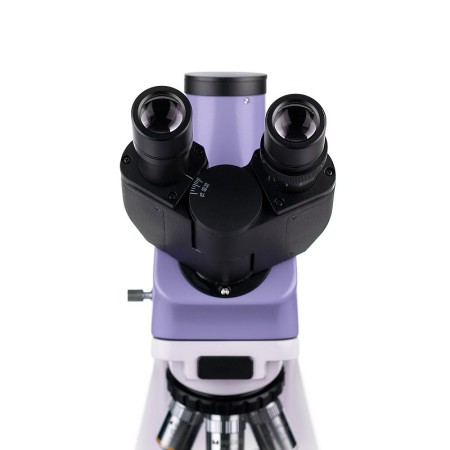

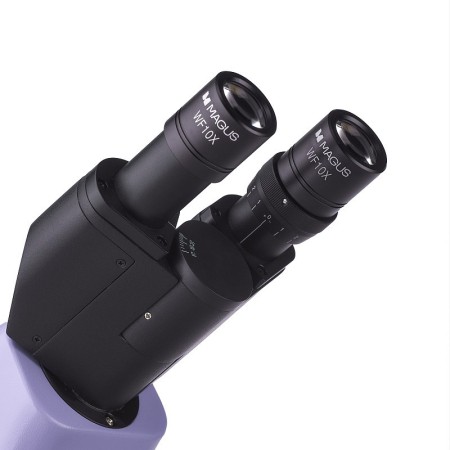

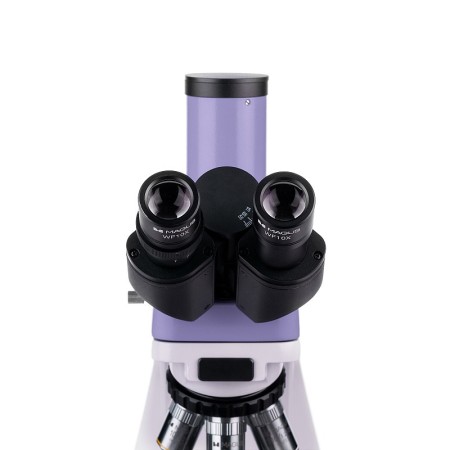

Die Tuben können um 360° gedreht werden, sodass die Position der Okulare an die Körpergröße des Beobachters angepasst werden kann. Die Dioptrieneinstellung befindet sich am linken Tubus. Ein vertikaler Tubus zur Aufnahme einer Digitalkamera (nicht im Lieferumfang enthalten) ist vorhanden.

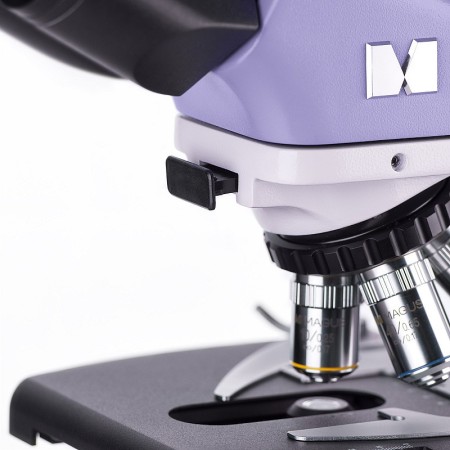

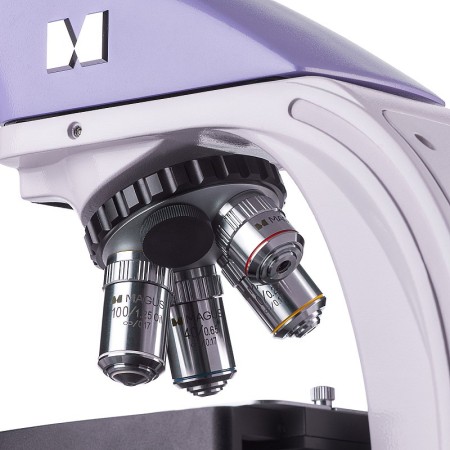

Dieses Mikroskop verwendet unendlich korrigierte achromatische Objektive; der Objektivrevolver bietet Platz für bis zu 5 Objektive gleichzeitig. In der Grundkonfiguration bleibt ein Steckplatz frei, um ein fünftes Objektiv hinzuzufügen. Der Objektivrevolver mit den eingesetzten Objektiven ist zum Inneren des Geräts ausgerichtet, sodass der Benutzer sehen kann, welches Objektiv sich im optischen Strahlengang befindet. Das Mikroskop bietet Vergrößerungen von 40x bis 1000x; die obere Grenze kann mit zusätzlichen Okularen auf 1500x, 1600x oder 2000x erhöht werden.

Beleuchtung

Dank der LED-Lampe verändert sich die Farbtemperatur nicht mit der Beleuchtungsintensität. Die 3-W-LED hat eine Lebensdauer von 50000 Stunden und wird über das Wechselstromnetz betrieben.

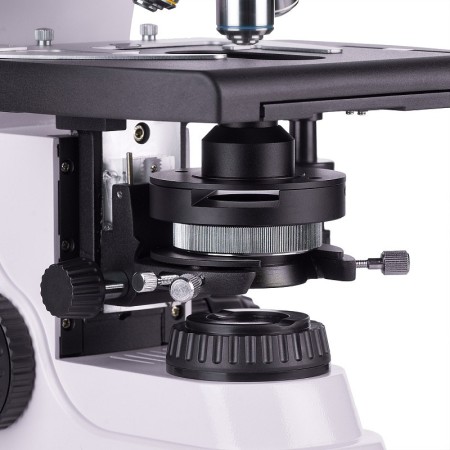

Der Abbe-Kondensor verfügt über einen Steckplatz für einen Dunkelfeld- oder Phasenkontrastschieber. Mit den Schiebern lässt sich schnell zwischen den verschiedenen Mikroskopietechniken wechseln. Das Mikroskop ist außerdem mit einer Leuchtfeldblende zur Einstellung der Köhler-Beleuchtung ausgestattet. Der Kondensor ist höhenverstellbar und zentrierbar.

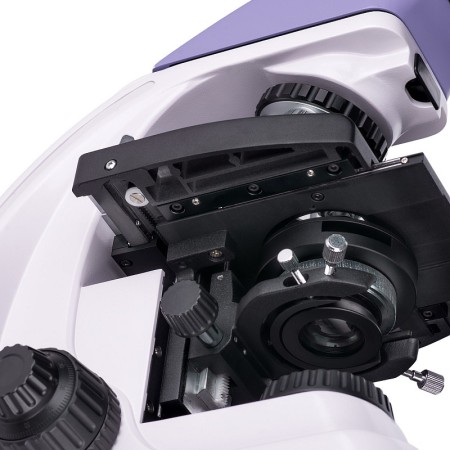

Objekttisch und Fokussiermechanismus

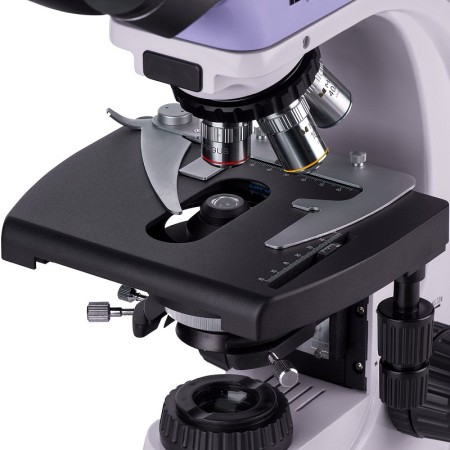

Die Probe lässt sich gleichmäßig und präzise bewegen. Bei Bedarf kann der mechanische Einsatz vom Objekttisch entfernt werden (zum Beispiel, um die Probe manuell abzurastern). Außerdem ist die Arbeit mit einem Objekttisch ohne Zahnstangenführung einfacher.

Die koaxialen Fokussierknöpfe befinden sich auf beiden Seiten des Mikroskopfußes, sodass der Benutzer die Hände frei auf dem Tisch positionieren kann. Es gibt Grob- und Feintriebknöpfe (Makro- und Mikrometerschraube). Die Mechanismen bewegen sich gleichmäßig und erfordern keinen Kraftaufwand. Vorhanden sind ein Spannungseinstellknopf für den Grobtrieb sowie ein Feststellknopf für die Grobfokussierung (Makrometerschraube).

Zubehör

Zusätzliches Zubehör erweitert die Einsatzmöglichkeiten des Mikroskops MAGUS Bio 230TL entsprechend den jeweiligen Anwendungen. Zum Zubehör gehören Okulare, Objektive, Dunkelfeld- und Phasenkontrastkondensoren, Polarisationsinstrumente, Digitalkameras, Kalibrierobjektträger usw.

Wichtige Merkmale des Mikroskops:

• Trinokularer Tubus mit vertikalem Kameratubus, um 360° drehbar, Dioptrieneinstellung am linken optischen Tubus
• Objektivrevolver für 5 Objektive, unendlich korrigierte achromatische Objektive
• Durchlichtbeobachtungen, Lichtquelle: langlebige LED mit 3 W
• Koaxiale Grob- und Feintriebknöpfe (Makro- und Mikrometerschraube), Spannungseinstellknopf für den Grobtrieb, Feststellknopf für die Makrometerschraube
• Kondensor mit einem Steckplatz für einen Dunkelfeld- oder Phasenkontrastschieber
• Möglichkeit zur Montage zusätzlichen Zubehörs

Wichtige Merkmale der Kamera:

• Rückwärtig belichteter CMOS-Sensor SONY Exmor für klare Bilder auch bei schlechten Lichtverhältnissen
• Montage am trinokularen Tubus oder am optischen Tubus
• Hellfeld- oder Dunkelfeldbetrieb mit Objektiven hoher Vergrößerung: 40x, 60x und 100x
• Anzeige von Bildern auf einem Computerbildschirm; Anzeige, Aufnahme von Fotos und Aufzeichnung von Videos mit einer Auflösung von 1920x1080 px
• Video-Bildfrequenz von 125 fps, ideal zur Echtzeituntersuchung bewegter Objekte ohne Verzögerung
• Erforderliche Treiber und Software im Lieferumfang enthalten

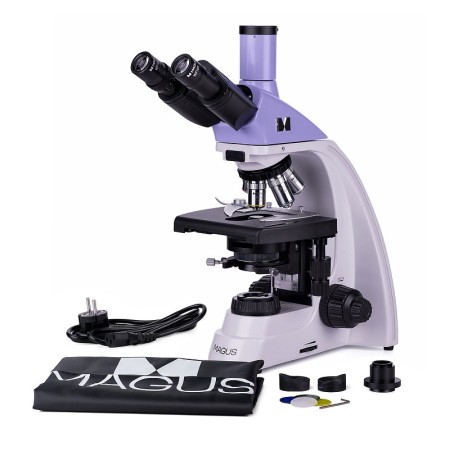

Lieferumfang:

• Digitalkamera MAGUS CDF10 (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantieschein)
• Fuß mit Stromanschluss, Lichtquelle für Durchlichtbeobachtungen, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularer Tubus
• Unendlich korrigiertes achromatisches Objektiv: 4x/0,10
• Unendlich korrigiertes achromatisches Objektiv: 10x/0,25
• Unendlich korrigiertes achromatisches Objektiv: 40x/0,65 (mit Federmechanismus)
• Unendlich korrigiertes achromatisches Objektiv: 100x/1,25 Öl (mit Federmechanismus)
• Okular 10x/18 mm mit großem Augenabstand (2 Stück)
• Augenmuschel (2 Stück)
• Filter (4 Stück)
• C-Mount-Adapter
• Fläschchen Immersionsöl
• Netzkabel für Wechselstrom
• Staubschutzhülle
• Bedienungsanleitung und Garantieschein

Auf Anfrage erhältlich:

• Okular 10x/20 mm mit Skala
• Okular 15x/11 mm (2 Stück)
• Okular 16x/11 mm (2 Stück)
• Okular 20x/11 mm (2 Stück)
• Unendlich korrigiertes achromatisches Objektiv: 20x/0,40
• Unendlich korrigiertes planachromatisches Objektiv: 20х/0,40
• Unendlich korrigiertes planachromatisches Objektiv: 60x/0,80 (federbelastet)
• Phasenkontrasteinrichtung
• Phasenkontrastschieber
• Dunkelfeldkondensor mit NA 0,9
• Öl-Dunkelfeldkondensor mit NA 1,36–1,25
• Dunkelfeldschieber
• Polarisationsinstrumente
• Kalibrierobjektträger
• Monitor und Digitalkamera mit HDMI-Schnittstelle
