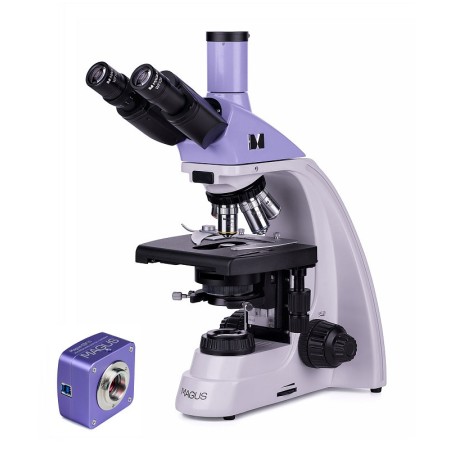

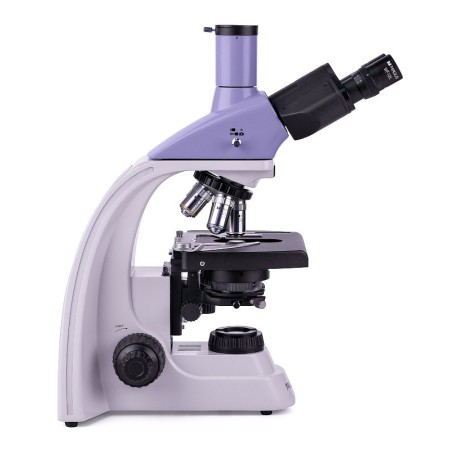

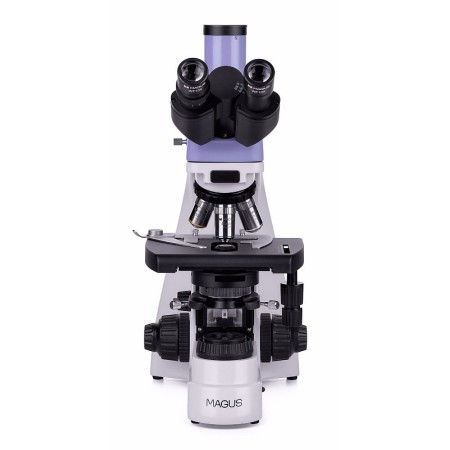

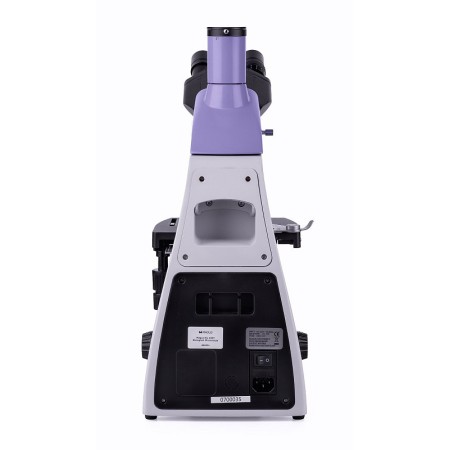

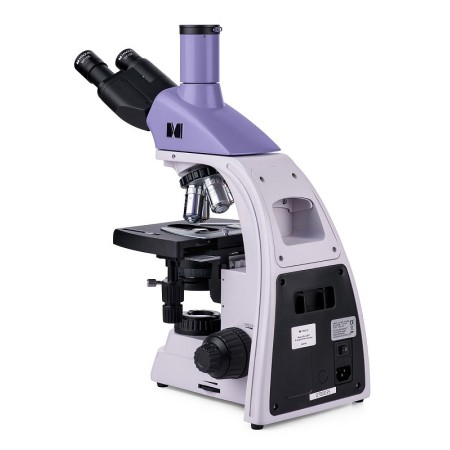

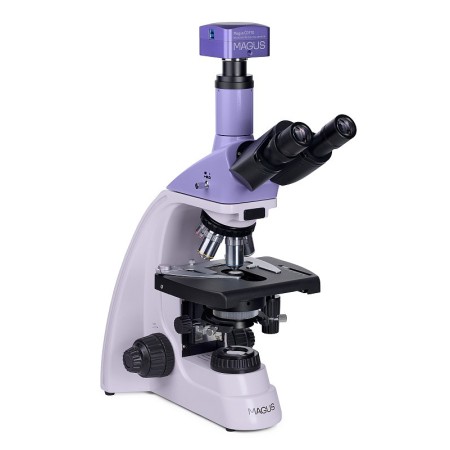

Microscope biologique numérique MAGUS Bio D230T

Le microscope MAGUS Bio 230T est un microscope biologique trinoculaire destiné aux observations professionnelles dans les laboratoires et les centres de recherche des domaines médical, pharmaceutique, médico-légal, biotechnologique, etc. Il convient à l’observation de préparations biologiques semi-transparentes et d’échantillons naturellement transparents : coupes fines et frottis. À l’aide d’objectifs achromatiques et d’une lampe halogène, l’analyse des échantillons s’effectue par microscopie en lumière transmise (champ clair). La conception du microscope permet d’installer des accessoires supplémentaires pour utiliser d’autres techniques de microscopie : champ noir, contraste de phase et lumière polarisée.

Microscope en cours d’utilisation »

Appareil photo numérique

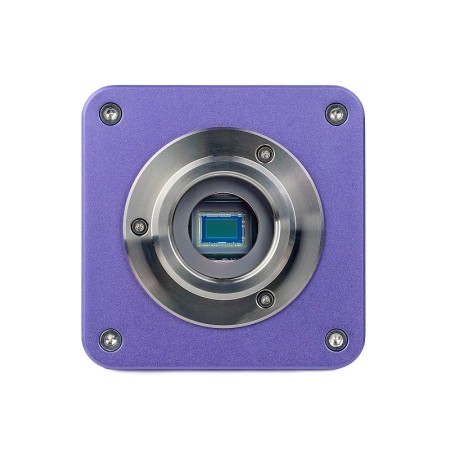

Appareil photo numérique doté d’un capteur de 2 MP pour l’étude d’objets microscopiques par microscopie en champ noir ou en champ clair. L’appareil photo est équipé d’un capteur couleur CMOS rétroéclairé SONY Exmor. Ce capteur augmente la sensibilité à la lumière (2350 mV à 1/30 s) et améliore la qualité de l’image en conditions de faible éclairage. L’utilisation d’objectifs de grossissement 40x, 60x et 100x permet d’obtenir d’excellentes performances.

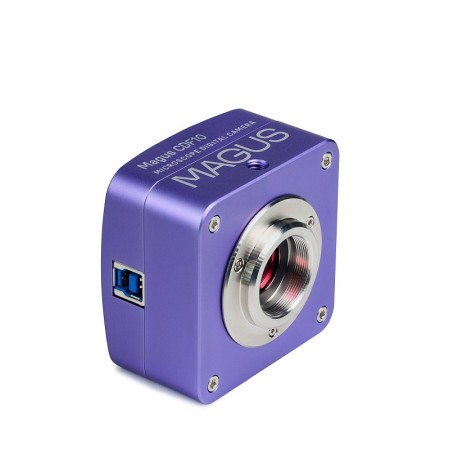

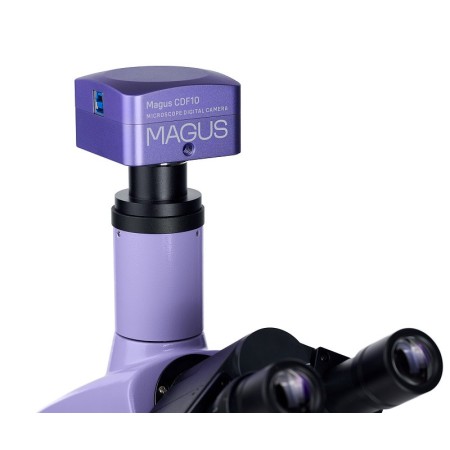

L’appareil photo MAGUS CDF10 permet d’afficher l’image d’un objet sur l’écran d’un ordinateur en résolution Full HD 1920x1080 px, de prendre des photos et d’enregistrer des vidéos dans différents formats. Le transfert des données entre l’appareil photo et l’ordinateur s’effectue via une interface USB 3.0, avec un débit de transfert de 5 Gbit/s. À la résolution maximale, la vidéo s’affiche à 125 images/s avec une transition fluide entre les images. Cet appareil photo convient parfaitement à l’étude d’objets en mouvement et peut également être utilisé pour des cours et des présentations.

Optique

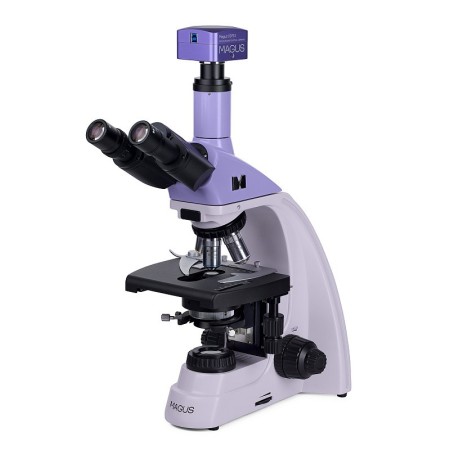

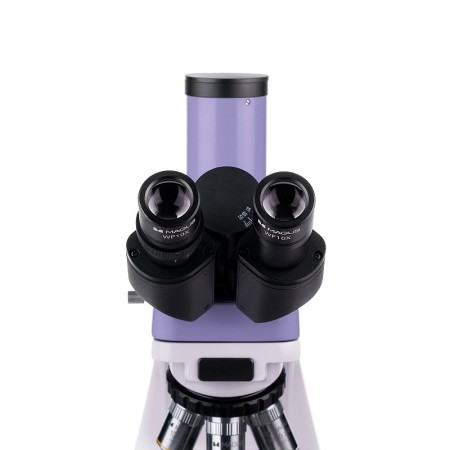

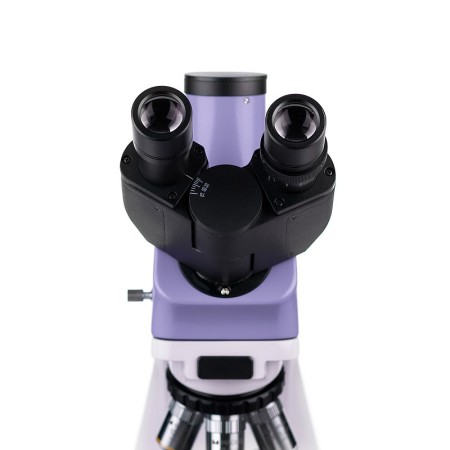

La tête trinoculaire est dotée d’un tube vertical destiné à accueillir un appareil photo numérique. L’appareil photo (non inclus) est une excellente solution pour créer une archive numérique de vos observations et peut être utilisé pour transmettre les images à un écran externe. Pour adapter les tubes optiques à la hauteur de l’observateur, il est possible de les faire pivoter de 360°. Le tube gauche est doté d’une bague de réglage dioptrique.

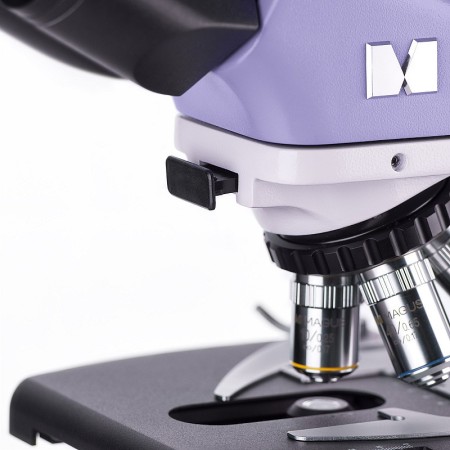

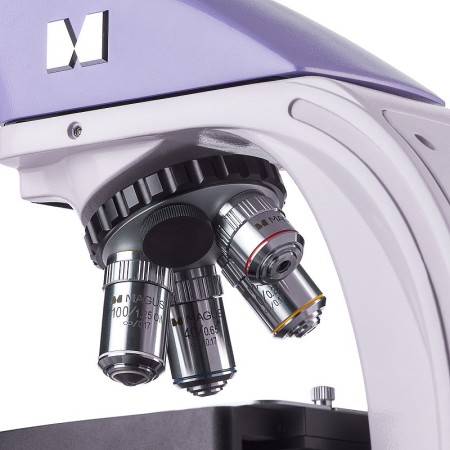

Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, ce qui laisse libre l’espace au-dessus de la platine. Cinq objectifs peuvent être montés simultanément sur le porte-objectifs (4 sont inclus et le cinquième emplacement reste libre pour un objectif supplémentaire). Dans leur configuration de base, les objectifs corrigés à l’infini offrent un grossissement de 40x à 1000x. Avec des oculaires supplémentaires, le grossissement peut atteindre 1500x, 1600x ou 2000x.

Éclairage

La lampe halogène produit un éclairage aux couleurs chaudes, qui fatigue moins les yeux et convient parfaitement aux personnes travaillant de nombreuses heures au microscope. La lampe a une puissance de 30 W ; la luminosité et le contraste de l’image transmise sont donc élevés avec tout type d’objectif ou de technique d’observation.

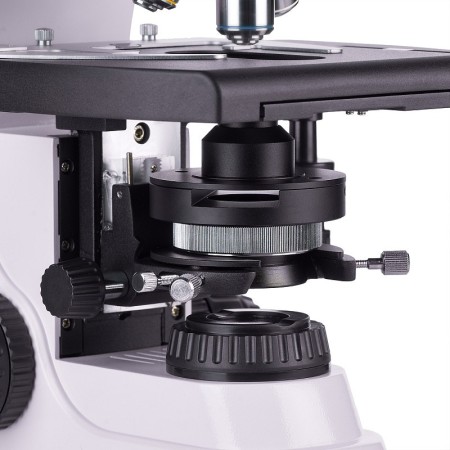

Le condenseur d’Abbe est réglable en hauteur et peut être centré. L’éclairage se règle à l’aide du diaphragme de champ et du diaphragme à iris ; il est également possible de mettre en place l’éclairage de Köhler pour obtenir une meilleure netteté de l’image. Le condenseur comporte une fente destinée à accueillir un curseur de champ noir ou de contraste de phase, ce qui permet de passer plus rapidement et plus facilement d’une technique de microscopie à une autre.

Platine et mécanisme de mise au point

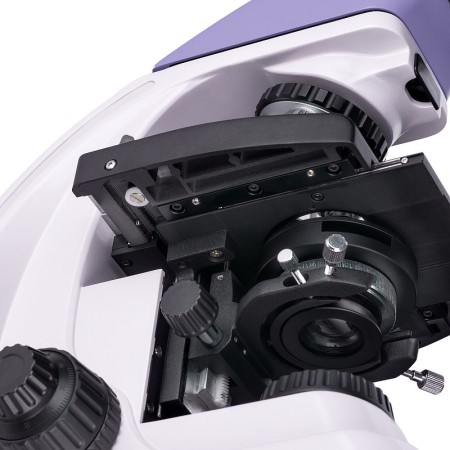

La platine ne comporte pas de crémaillère de positionnement. C’est un avantage de la conception du dispositif de déplacement mécanique de la platine, car il facilite l’utilisation du microscope. L’échantillon peut être déplacé en douceur sur la platine. Le dispositif mécanique est amovible (il peut être retiré pour effectuer un balayage manuel).

La mise au point grossière et fine peut être réglée (vis macrométrique et micrométrique) ; le mouvement de la molette de mise au point est fluide, simple et ne demande aucun effort. Le mécanisme de mise au point grossière est doté d’une molette de verrouillage et la tension de la vis macrométrique est réglable. Les molettes de mise au point sont coaxiales et positionnées pour assurer un confort maximal pendant de longues heures d’observation : elles se trouvent à la base du microscope, afin que l’observateur puisse poser confortablement les mains sur la table.

Accessoires

Pour exploiter au maximum les capacités du microscope MAGUS Bio 230T, il est possible de l’équiper de certains accessoires : oculaires et objectifs, appareils photo numériques et lames de calibration, condenseurs de champ noir, polariseurs et dispositifs pour les observations en contraste de phase.

Caractéristiques principales du microscope :

• Tête trinoculaire avec tube vertical destiné à accueillir un appareil photo numérique
• La rotation de 360° permet d’adapter l’instrument à la hauteur de l’observateur
• Objectifs achromatiques corrigés à l’infini, revolver porte-objectifs pour 5 objectifs
• Bague de réglage dioptrique sur le tube optique gauche
• Lampe halogène de 30 W alimentée par le secteur AC, condenseur d’Abbe doté d’une fente pour curseur de champ noir ou de contraste de phase, diaphragme de champ
• Molettes coaxiales de mise au point grossière et fine (vis macrométrique et micrométrique), molette de verrouillage et molette de réglage de la tension de la vis macrométrique
• Accessoires en option pour améliorer les performances du microscope

Caractéristiques principales de l’appareil photo :

• Capteur CMOS rétroéclairé SONY Exmor pour des images nettes, même en conditions de faible éclairage
• Installation sur le tube trinoculaire ou sur le tube optique
• Fonctionnement en champ clair ou noir avec des objectifs à fort grossissement : 40x, 60x et 100x
• Affichage des images sur l’écran d’un ordinateur ; visualisation, prise de photos et enregistrement de vidéos en résolution 1920x1080 px
• Fréquence d’images vidéo de 125 images/s, idéale pour étudier en temps réel des objets en mouvement, sans délai
• Pilotes et logiciels nécessaires inclus

Contenu de l’emballage :

• Appareil photo numérique MAGUS CDF10 (appareil photo numérique, câble USB, CD d’installation avec pilotes et logiciels, manuel d’utilisation et certificat de garantie)
• Socle avec entrée d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, support du condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif achromatique à l’infini : 4x/0,10
• Objectif achromatique à l’infini : 10x/0,25
• Objectif achromatique à l’infini : 40x/0,65 (avec mécanisme à ressort)
• Objectif achromatique à l’infini : 100x/1,25 huile (avec mécanisme à ressort)
• Oculaire 10x/18 mm à dégagement oculaire long (2 pièces)
• Œilleton (2 pièces)
• Filtre (4 pièces)
• Adaptateur à monture C
• Flacon d’huile à immersion
• Câble d’alimentation secteur AC
• Housse antipoussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/20 mm avec échelle graduée
• Oculaire 15x/11 mm (2 pièces)
• Oculaire 16x/11 mm (2 pièces)
• Oculaire 20x/11 mm (2 pièces)
• Objectif achromatique à l’infini : 20x/0,40
• Objectif plan achromatique à l’infini : 20x/0,40
• Objectif plan achromatique à l’infini : 60x/0,80 (à ressort)
• Dispositif de contraste de phase
• Curseur de contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à immersion dans l’huile avec N.A. 1,36–1,25
• Curseur à fond noir
• Instruments de polarisation
• Lame de calibration
• Moniteur et caméra numérique avec interface HDMI
