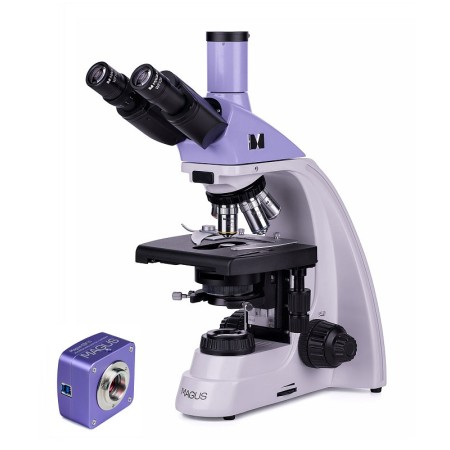

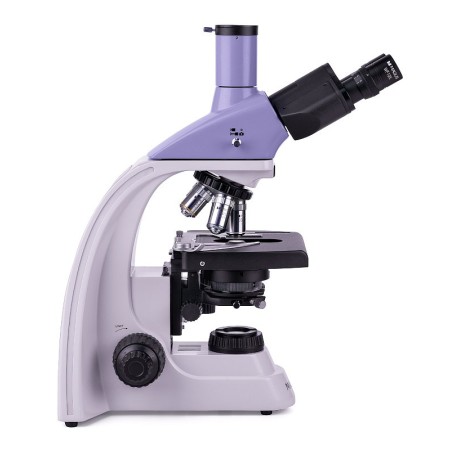

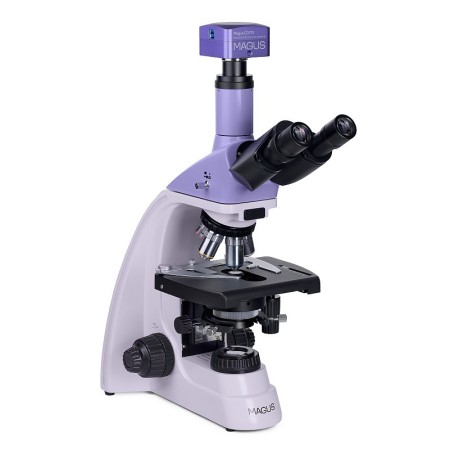

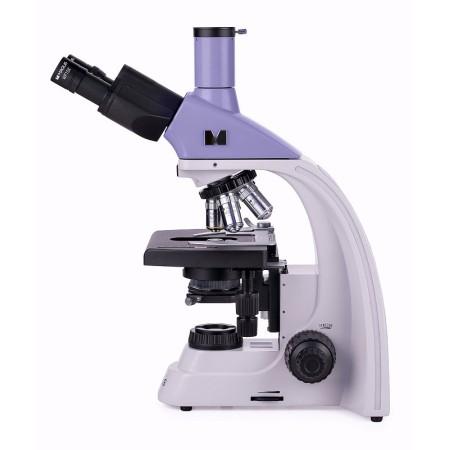

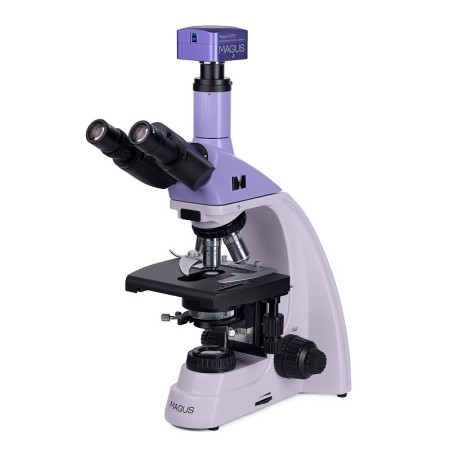

MAGUS Bio 230T ist ein trinokulares biologisches Mikroskop für professionelle Beobachtungen in Laboren und Forschungszentren aus den Bereichen Medizin, Pharmazie, Forensik, Biotechnologie usw. Es eignet sich zur Beobachtung semitransparenter biologischer Präparate und natürlich transparenter Proben: Dünnschnitte und Ausstriche. Mit achromatischen Objektiven und einer Halogenlampe werden die Proben mittels Durchlichtmikroskopie im Hellfeld untersucht. Das Mikroskopdesign ermöglicht die Installation zusätzlicher Zubehörteile, mit denen weitere Mikroskopieverfahren verwendet werden können: Dunkelfeld, Phasenkontrast und polarisiertes Licht.

Mikroskop in Gebrauch »

Digitalkamera

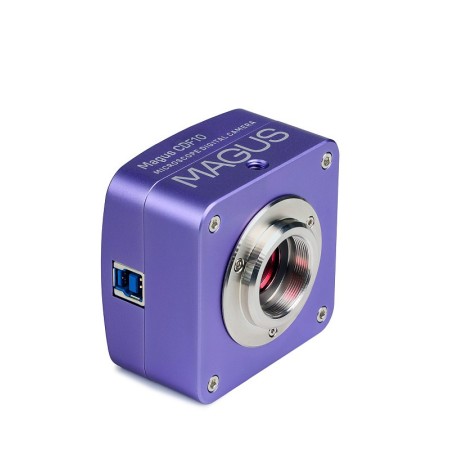

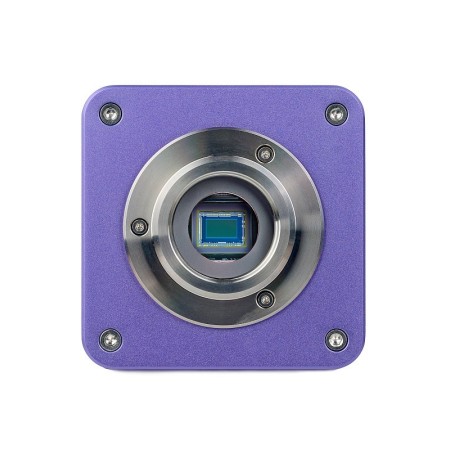

Digitalkamera mit einem 2-MP-Sensor zur Untersuchung mikroskopischer Objekte mittels Dunkelfeld- oder Hellfeldmikroskopie. Die Kamera ist mit einem rückseitig belichteten Farb-CMOS-Sensor SONY Exmor ausgestattet. Dieser Sensor erhöht die Lichtempfindlichkeit (2350 mV bei 1/30 s) und verbessert die Bildqualität bei schlechten Lichtverhältnissen. Durch die Verwendung von Objektiven mit 40-facher, 60-facher und 100-facher Vergrößerung lassen sich hervorragende Ergebnisse erzielen.

Mit der Kamera MAGUS CDF10 kann das Bild eines Objekts auf einem Computermonitor in Full-HD-Auflösung 1920x1080 px angezeigt sowie Fotos aufgenommen und Videos in verschiedenen Formaten aufgezeichnet werden. Die Datenübertragung zwischen Kamera und Computer erfolgt über eine USB-3.0-Schnittstelle mit einer Datenübertragungsrate von 5 Gbit/s. Bei maximaler Auflösung wird das Video mit 125 fps und fließenden Übergängen zwischen den Einzelbildern angezeigt. Die Kamera eignet sich hervorragend zur Untersuchung bewegter Objekte und kann auch für Unterricht und Präsentationen verwendet werden.

Optik

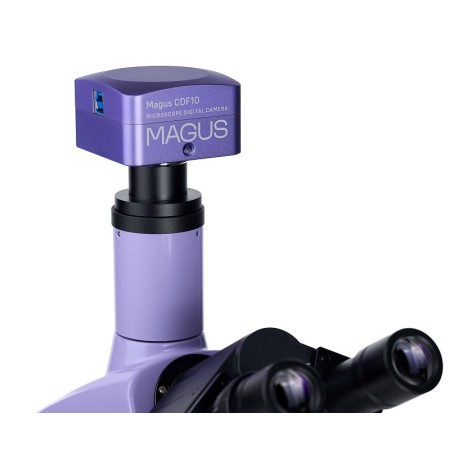

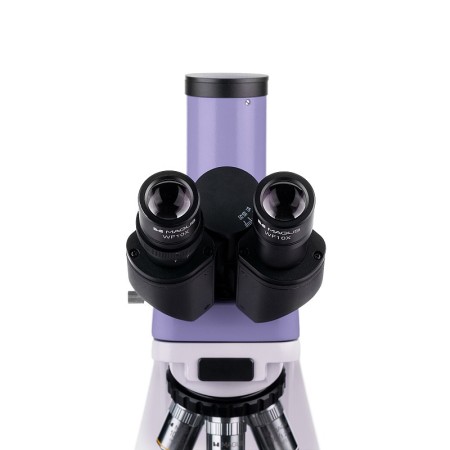

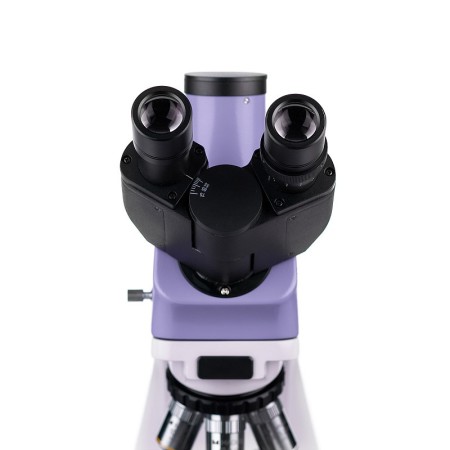

Der trinokulare Mikroskopkopf ist mit einem vertikalen Tubus zur Aufnahme einer Digitalkamera ausgestattet. Die Kamera (nicht im Lieferumfang enthalten) eignet sich hervorragend zur Erstellung eines digitalen Archivs Ihrer Beobachtungen und kann zur Übertragung der Bilder auf einen externen Monitor verwendet werden. Die optischen Tuben lassen sich um 360° drehen, um sie an die Augenhöhe des Beobachters anzupassen. Der linke Tubus ist mit einem Dioptrienausgleich ausgestattet.

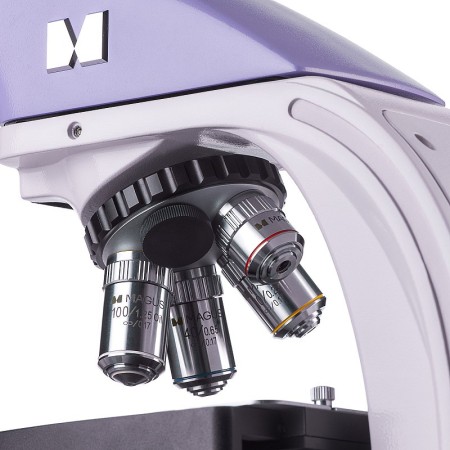

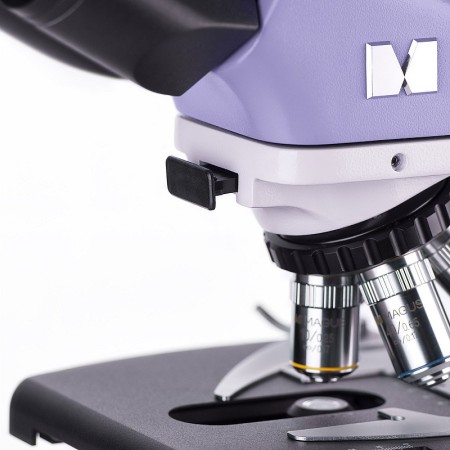

Der nach innen gerichtete Objektivrevolver lässt den Bereich über dem Objekttisch frei. Am Objektivrevolver können gleichzeitig fünf Objektive montiert werden (4 sind im Lieferumfang enthalten; ein fünfter Steckplatz bleibt für ein zusätzliches Objektiv frei). In der Grundausstattung bieten die unendlichkeitskorrigierten Objektive eine Vergrößerung von 40x bis 1000x. Mit zusätzlichen Okularen kann die Vergrößerung auf 1500x, 1600x oder 2000x erhöht werden.

Beleuchtung

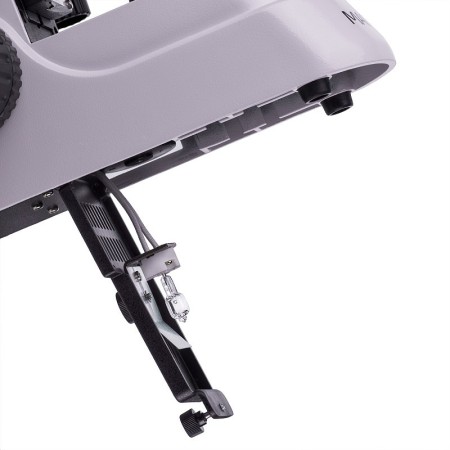

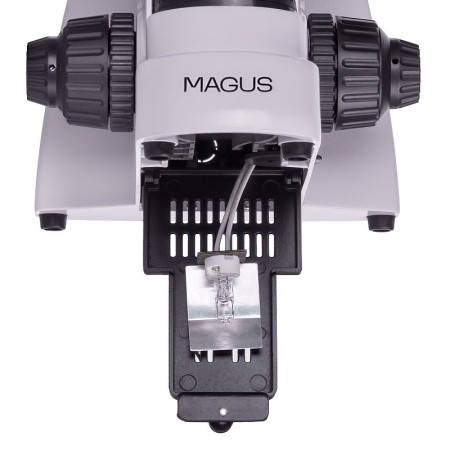

Die Halogenlampe erzeugt ein warmes Licht, das die Augen weniger ermüdet und sich ideal für Personen eignet, die viele Stunden am Mikroskop arbeiten. Die Lampe hat eine Leistung von 30 W, sodass das übertragene Bild bei jedem Objektiv und jeder Beobachtungstechnik eine hohe Helligkeit und einen hohen Kontrast aufweist.

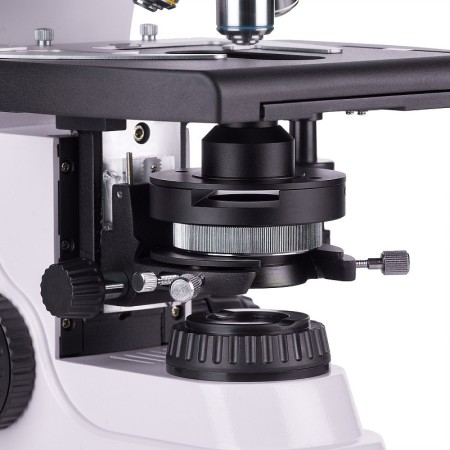

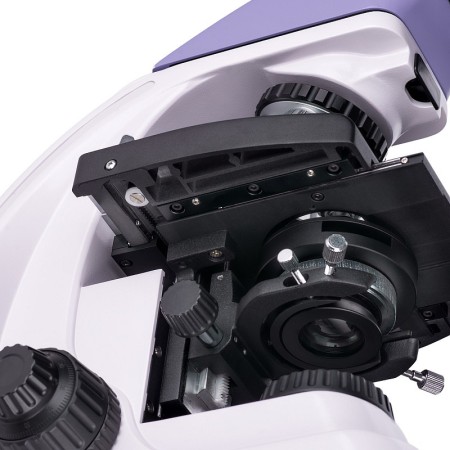

Der Abbe-Kondensor ist höhenverstellbar und zentrierbar. Die Beleuchtung wird über die Einstellung der Leuchtfeldblende und der Irisblende geregelt; außerdem lässt sich für eine bessere Bildschärfe eine Köhler-Beleuchtung einrichten. Der Kondensor verfügt über einen Steckplatz für einen Dunkelfeld- oder Phasenkontrastschieber, wodurch sich schnell und einfach zwischen verschiedenen Mikroskopieverfahren wechseln lässt.

Objekttisch und Fokussiermechanismus

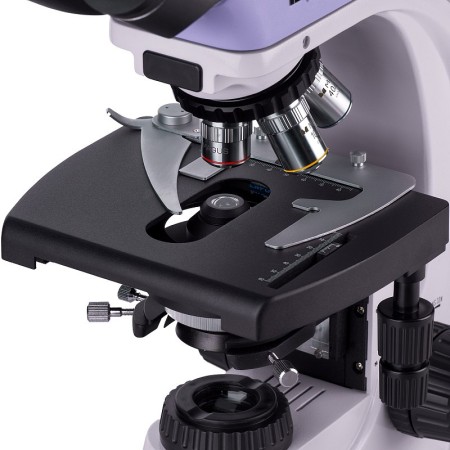

Der Objekttisch verfügt über keine Zahnstange zur Positionierung. Dies ist ein Vorteil des mechanischen Objekttischtriebs, da es die Bedienung des Mikroskops erleichtert. Die Probe lässt sich leichtgängig über den Objekttisch bewegen. Der mechanische Objekttischträger ist abnehmbar (er kann für manuelles Scannen entfernt werden).

Grob- und Feinfokussierung (Makro- und Mikrometerschraube) sind einstellbar; die Fokussierknöpfe bewegen sich leichtgängig und einfach, ohne dass Kraftaufwand erforderlich ist. Der Grobfokussiermechanismus ist mit einem Feststellknopf ausgestattet, und die Spannung der Grobfokussierung lässt sich einstellen. Die koaxialen Fokussierknöpfe sind so angeordnet, dass sie auch bei langen Beobachtungszeiten maximalen Komfort bieten: Sie befinden sich an der Mikroskopbasis, sodass der Beobachter die Hände bequem auf dem Tisch ablegen kann.

Zubehör

Um die Möglichkeiten des Mikroskops MAGUS Bio 230T voll auszuschöpfen, kann es mit Zubehör erweitert werden. Dazu gehören Okulare und Objektive, Digitalkameras und Kalibrierobjektträger, Dunkelfeldkondensoren, Polarisatoren und Zubehör für Phasenkontrastbeobachtungen.

Wichtigste Merkmale des Mikroskops:

• Trinokularer Mikroskopkopf mit vertikalem Tubus zur Aufnahme einer Digitalkamera
• Durch eine Drehung um 360° lässt sich das Gerät an die Augenhöhe des Beobachters anpassen
• Unendlichkeitskorrigierte achromatische Objektive, Objektivrevolver für 5 Objektive
• Dioptrienausgleich am linken optischen Tubus
• Halogenlampe mit 30 W, betrieben über das Wechselstromnetz; Abbe-Kondensor mit Steckplatz für einen Dunkelfeld- oder Phasenkontrastschieber; Leuchtfeldblende
• Koaxiale Grob- und Feinfokussierknöpfe (Makro- und Mikrometerschraube), Feststellknopf und Spannungseinstellknopf für die Grobfokussierung
• Optionales Zubehör zur Verbesserung der Mikroskopleistung

Wichtigste Merkmale der Kamera:

• Rückseitig belichteter CMOS-Sensor SONY Exmor für scharfe Bilder auch bei schlechten Lichtverhältnissen
• Montage am trinokularen oder optischen Tubus
• Hellfeld- oder Dunkelfeldbetrieb mit Objektiven hoher Vergrößerung: 40x, 60x und 100x
• Anzeige von Bildern auf einem Computerbildschirm; Anzeigen, Fotografieren und Aufzeichnen von Videos mit einer Auflösung von 1920x1080 px
• Video-Bildrate von 125 fps, ideal zur verzögerungsfreien Echtzeituntersuchung bewegter Objekte
• Erforderliche Treiber und Software im Lieferumfang enthalten

Lieferumfang:

• Digitalkamera MAGUS CDF10 (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantieschein)
• Basis mit Stromanschluss, Lichtquelle für Durchlichtbeobachtungen, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Abbe-Kondensor
• Trinokularer Mikroskopkopf
• Unendlichkeitskorrigiertes achromatisches Objektiv: 4x/0,10
• Unendlichkeitskorrigiertes achromatisches Objektiv: 10x/0,25
• Unendlichkeitskorrigiertes achromatisches Objektiv: 40x/0,65 (mit Federmechanismus)
• Unendlichkeitskorrigiertes achromatisches Objektiv: 100x/1,25 Öl (mit Federmechanismus)
• Okular 10x/18 mm mit großem Augenabstand (2 Stück)
• Augenmuschel (2 Stück)
• Filter (4 Stück)
• C-Mount-Adapter
• Fläschchen mit Immersionsöl
• Netzkabel für Wechselstrom
• Staubschutzhülle
• Bedienungsanleitung und Garantieschein

Auf Anfrage erhältlich:

• Okular 10x/20 mm mit Strichplatte
• Okular 15x/11 mm (2 Stück)
• Okular 16x/11 mm (2 Stück)
• Okular 20x/11 mm (2 Stück)
• Unendlichkeitskorrigiertes achromatisches Objektiv: 20x/0,40
• Unendlichkeitskorrigiertes planachromatisches Objektiv: 20х/0,40
• Unendlichkeitskorrigiertes planachromatisches Objektiv: 60x/0,80 (federbelastet)
• Phasenkontrasteinrichtung
• Phasenkontrastschieber
• Dunkelfeldkondensor mit N.A. 0,9
• Öl-Dunkelfeldkondensor mit N.A. 1,36–1,25
• Dunkelfeldschieber
• Polarisationszubehör
• Kalibrierungsobjektträger
• Monitor und Digitalkamera mit HDMI-Schnittstelle
