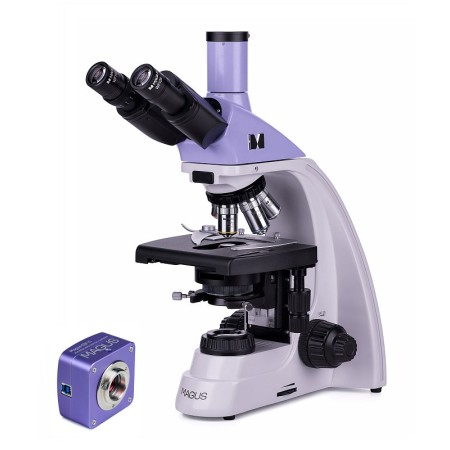

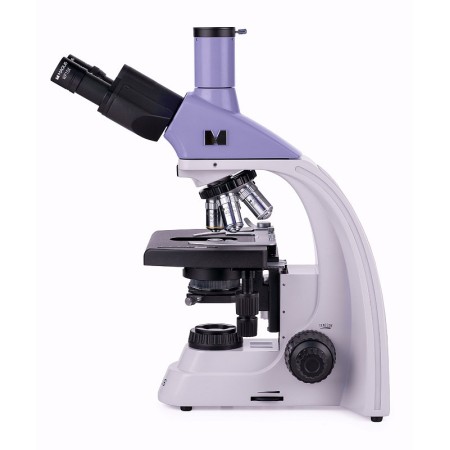

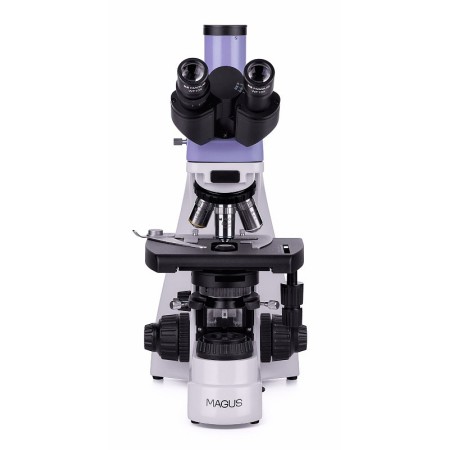

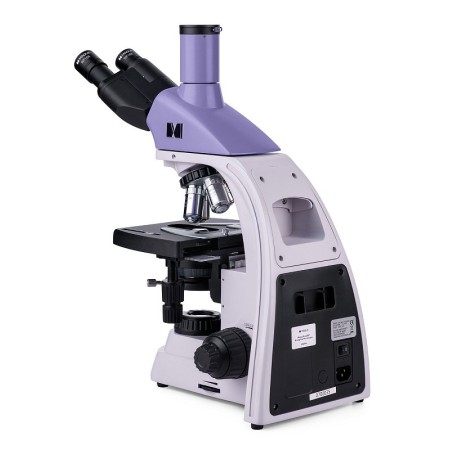

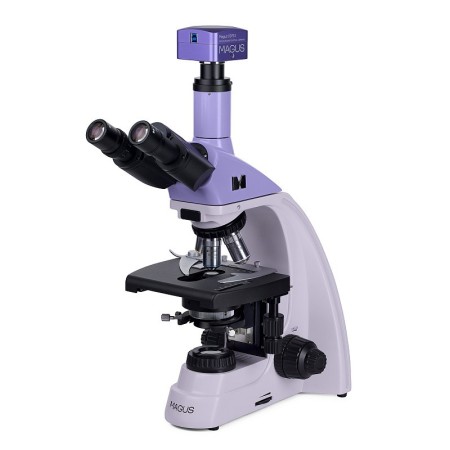

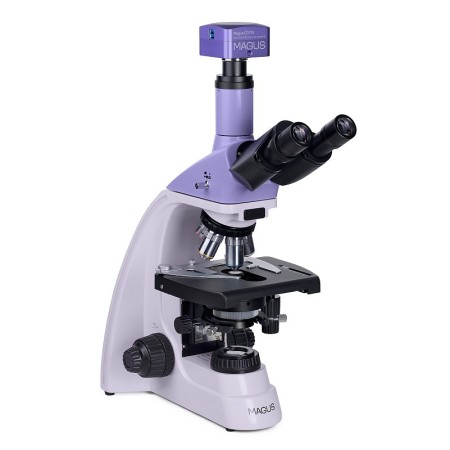

MAGUS Bio 230T je biologický trinokulární mikroskop určený k profesionálnímu pozorování v laboratořích a výzkumných centrech v oblasti medicíny, farmacie, forenzních věd, biotechnologie atd. Je vhodný pro pozorování biologických poloprůsvitných preparátů a přirozeně průhledných vzorků, jako jsou tenké řezy a stěry. Při použití achromatických objektivů a halogenové žárovky se vzorky analyzují metodou mikroskopie v procházejícím světle (světlé pole). Konstrukce mikroskopu umožňuje instalaci dalšího příslušenství, které umožňuje využívat další mikroskopické techniky: tmavé pole, fázový kontrast a polarizované světlo.

Mikroskop v provozu »

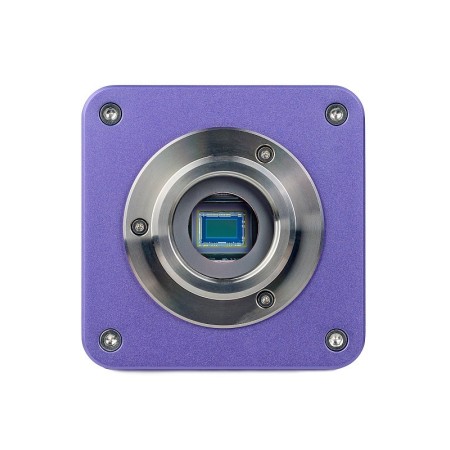

Digitální kamera

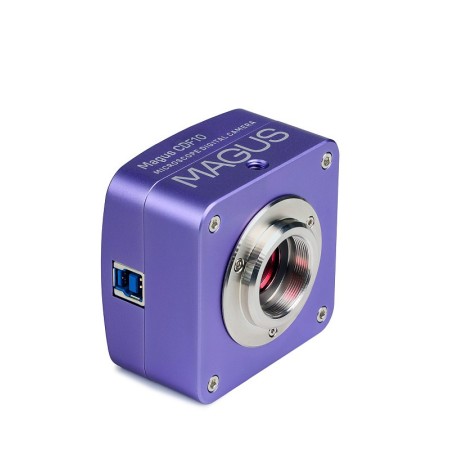

Digitální kamera se snímačem 2 MP pro studium mikroskopických objektů metodou mikroskopie v tmavém nebo světlém poli. Kamera je vybavena barevným podsvíceným snímačem CMOS SONY Exmor. Tento snímač zvyšuje citlivost na světlo (2350 mV při 1/30 s) a zlepšuje kvalitu obrazu za slabého osvětlení. Použití objektivů se zvětšením 40x, 60x a 100x umožňuje dosahovat vynikajících výsledků.

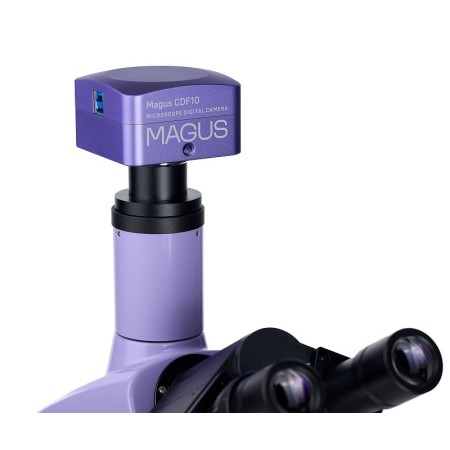

Kamera MAGUS CDF10 umožňuje zobrazit obraz objektu na monitoru počítače v rozlišení Full HD 1920x1080 px, pořizovat fotografie a nahrávat videa v různých formátech. Přenos dat mezi kamerou a počítačem probíhá prostřednictvím rozhraní USB 3.0 s přenosovou rychlostí 5 Gbps. Při maximálním rozlišení se video zobrazuje rychlostí 125 fps a přechod mezi snímky je plynulý. Kamera je ideální pro studium pohybujících se objektů a lze ji také využít při výuce a prezentacích.

Optika

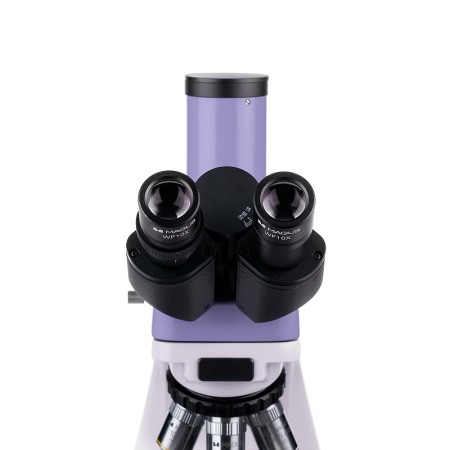

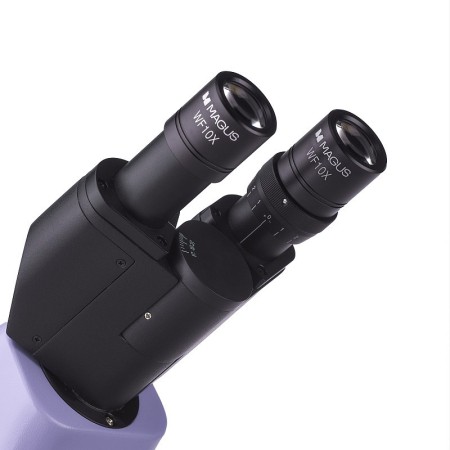

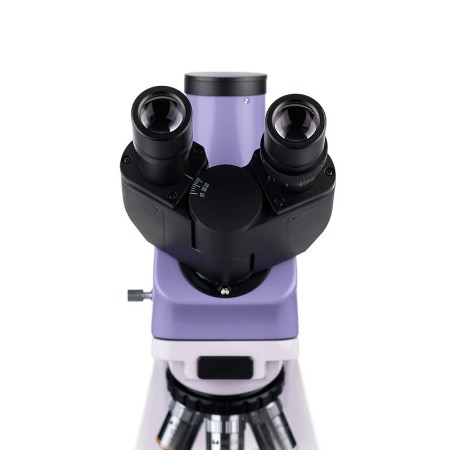

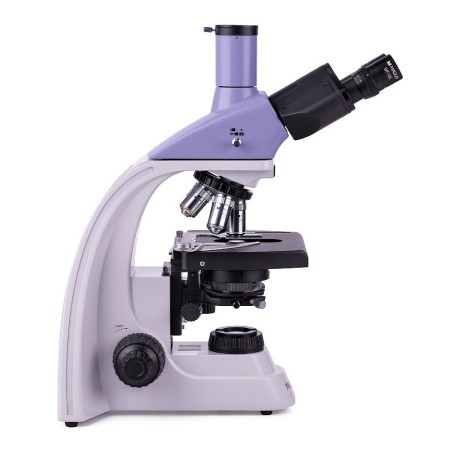

Trinokulární hlavice má vertikální tubus pro instalaci digitální kamery. Kamera (není součástí balení) je skvělým řešením pro vytvoření digitálního archivu vašich pozorování a lze ji použít k přenosu obrazu na externí monitor. Optické tubusy lze otočit o 360° a přizpůsobit je tak výšce pozorovatele. Levý tubus je vybaven dioptrickým korekčním kroužkem.

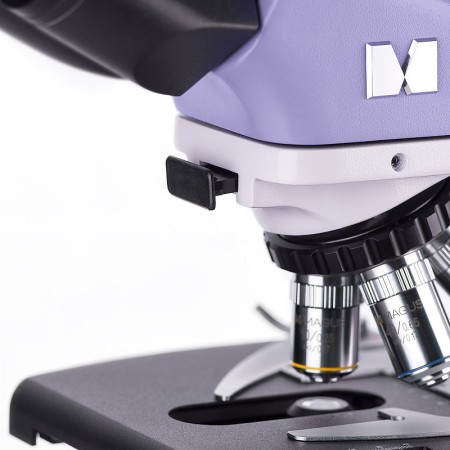

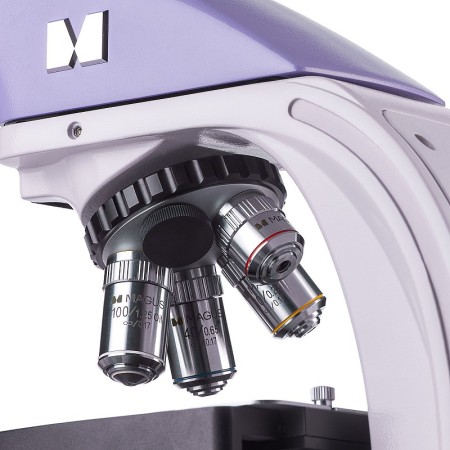

Revolverový nosič objektivů je orientován dovnitř mikroskopu, takže prostor nad stolkem zůstává volný. Na nosič lze současně upevnit pět objektivů (4 jsou součástí balení a pátá pozice zůstává volná pro další objektiv). Základní konfigurace objektivů korigovaných na nekonečno poskytuje zvětšení 40x až 1000x. S dalšími okuláry lze zvětšení zvýšit až na 1500x, 1600x nebo 2000x.

Osvětlení

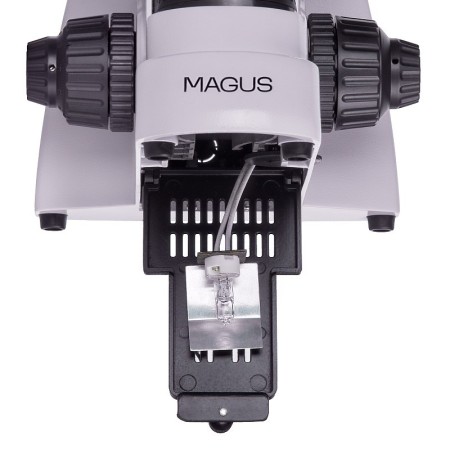

Halogenová žárovka vytváří teplé světlo, které méně namáhá oči a je ideální pro ty, kdo pracují s mikroskopem mnoho hodin. Žárovka má výkon 30 W, takže obraz v procházejícím světle má vysoký jas a kontrast při použití jakéhokoli typu objektivu nebo pozorovací techniky.

Abbeho kondenzor lze výškově nastavit a centrovat. Osvětlení se ovládá nastavením polní clony a irisové clony; lze také nastavit Köhlerovo osvětlení pro dosažení lepší jasnosti obrazu. Kondenzor má štěrbinu pro zasunutí clony pro tmavé pole nebo fázový kontrast, což usnadňuje a urychluje přechod mezi různými mikroskopickými technikami.

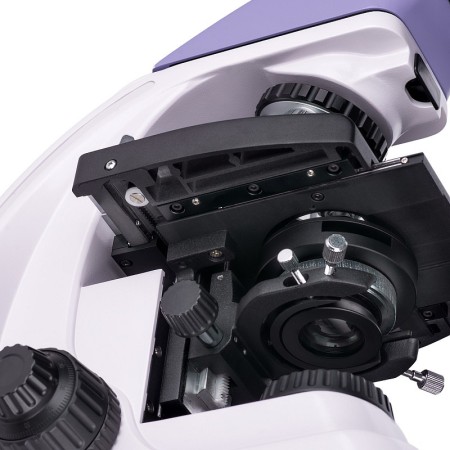

Stolek a zaostřovací mechanismus

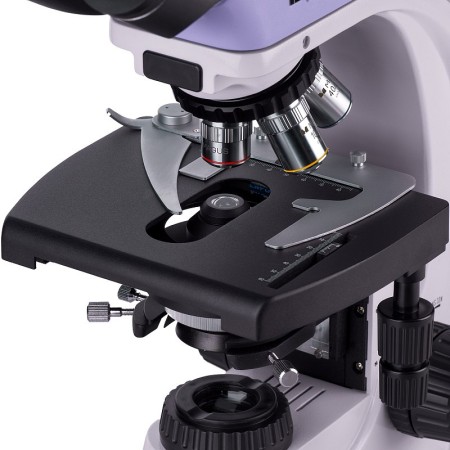

Stolek nemá polohovací ozubený hřeben. Jde o výhodu konstrukce mechanického křížového stolku, která usnadňuje práci s mikroskopem. Vzorek lze po stolku plynule posouvat. Mechanická vložka je odnímatelná (lze ji sejmout při ručním skenování).

Lze nastavit hrubé i jemné zaostření (makro- a mikrometrický šroub); zaostřovací knoflík se pohybuje plynule a snadno, bez námahy. Mechanismus hrubého zaostření je vybaven aretačním knoflíkem a napětí makrometrického šroubu lze upravit. Zaostřovací knoflíky jsou koaxiální a umístěné tak, aby při dlouhém pozorování zajišťovaly maximální pohodlí: nacházejí se na základně mikroskopu, takže si pozorovatel může pohodlně opřít ruce o stůl.

Příslušenství

Pro maximální využití možností mikroskopu MAGUS Bio 230T jej lze doplnit různým příslušenstvím. Patří mezi ně okuláry a objektivy, digitální kamery a kalibrační sklíčka, kondenzory pro tmavé pole, polarizátory a příslušenství pro pozorování ve fázovém kontrastu.

Klíčové vlastnosti mikroskopu:

• Trinokulární hlavice s vertikálním tubusem pro instalaci digitální kamery
• Otočení o 360° umožňuje přizpůsobit mikroskop výšce pozorovatele
• Achromatické objektivy korigované na nekonečno, revolverový nosič pro 5 objektivů
• Dioptrický korekční kroužek na levém optickém tubusu
• Halogenová žárovka s výkonem 30 W napájená ze sítě střídavého proudu, Abbeho kondenzor se štěrbinou pro clonu pro tmavé pole nebo fázový kontrast, polní clona
• Koaxiální knoflíky pro hrubé a jemné zaostřování (makro- a mikrometrický šroub), aretační knoflík a knoflík pro nastavení napětí makrometrického šroubu
• Volitelné příslušenství pro zvýšení výkonu mikroskopu

Klíčové vlastnosti kamery:

• Podsvícený snímač CMOS SONY Exmor pro ostrý obraz i za slabého osvětlení
• Instalace na trinokulární tubus nebo optický tubus
• Práce ve světlém nebo tmavém poli s objektivy s vysokým zvětšením: 40x, 60x a 100x
• Zobrazení obrazu na obrazovce počítače; prohlížení, pořizování fotografií a nahrávání videí v rozlišení 1920x1080 px
• Snímková frekvence videa 125 fps, ideální pro studium pohybujících se objektů v reálném čase bez zpoždění
• Potřebné ovladače a software jsou součástí balení

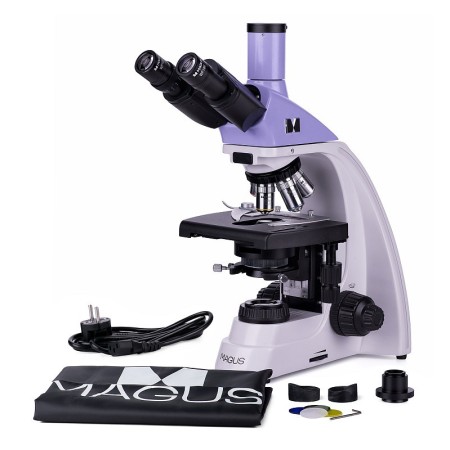

Obsah balení:

• Digitální kamera MAGUS CDF10 (digitální kamera, kabel USB, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
• Základna s napájecím vstupem, zdroj světla pro pozorování v procházejícím světle, zaostřovací mechanismus, stolek, držák kondenzoru a revolverový nosič objektivů
• Abbeho kondenzor
• Trinokulární hlavice
• Achromatický objektiv korigovaný na nekonečno: 4x/0,10
• Achromatický objektiv korigovaný na nekonečno: 10x/0,25
• Achromatický objektiv korigovaný na nekonečno: 40x/0,65 (s pružinovým mechanismem)
• Achromatický objektiv korigovaný na nekonečno: 100x/1,25 olejový (s pružinovým mechanismem)
• Okulár 10x/18 mm s velkou výstupní pupillární vzdáleností (2 ks)
• Očnice (2 ks)
• Filtr (4 ks)
• Adaptér C-mount
• Lahvička imerzního oleje
• Napájecí kabel pro střídavý proud
• Protiprachový kryt
• Uživatelská příručka a záruční list

Na vyžádání jsou k dispozici:

• Okulár 10x/20 mm s mikrometrickou stupnicí
• Okulár 15x/11 mm (2 ks)
• Okulár 16x/11 mm (2 ks)
• Okulár 20x/11 mm (2 ks)
• Achromatický objektiv korigovaný na nekonečno: 20x/0,40
• Planachromatický objektiv korigovaný na nekonečno: 20х/0,40
• Planachromatický objektiv korigovaný na nekonečno: 60x/0,80 (pružinový)
• Zařízení pro fázový kontrast
• Clona pro fázový kontrast
• Kondenzor pro temné pole s N.A. 0,9
• Olejový kondenzor pro temné pole s N.A. 1,36–1,25
• Zásuvný člen pro temné pole
• Polarizační příslušenství
• Kalibrační sklíčko
• Monitor a digitální kamera s rozhraním HDMI
