Le microscope métallographique inversé MAGUS Metal V700 convient à l’étude, en lumière réfléchie, des microstructures des métaux, des alliages et des matériaux semi-conducteurs. La platine peut supporter des échantillons jusqu’à 2 kg (seule la face inférieure de l’échantillon doit être plane). Les autres parties de l’échantillon n’ont pas besoin d’être préparées et peuvent avoir n’importe quelle forme. Ce microscope est conçu pour les observations en champ clair et en lumière polarisée ; il est équipé d’un port latéral pour caméra et d’un tube trinoculaire. Il convient également à un large éventail d’applications en laboratoire et dans le domaine de la production industrielle.

Microscope en cours d’utilisation »

Optique

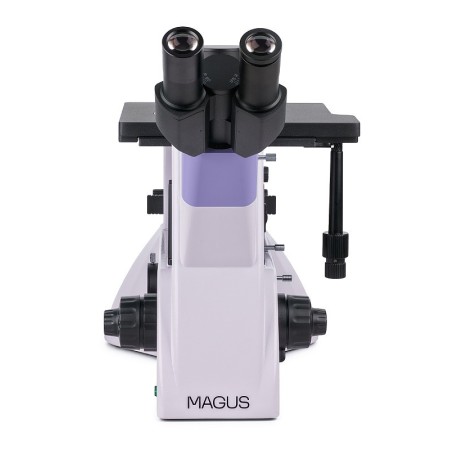

Le microscope est équipé d’une tête trinoculaire de conception spéciale, permettant de régler la position des oculaires ; la tête peut également pivoter de 180°. La caméra numérique se place dans le port latéral prévu à cet effet sur le statif du microscope, et un moniteur peut être installé dans le troisième tube de la tête trinoculaire. Le séparateur de faisceau du corps du microscope dévie le faisceau lumineux selon un rapport de 100:0 et de 0:100, tandis que le séparateur de faisceau de la tête trinoculaire présente un rapport de 50:50 et de 100:0.

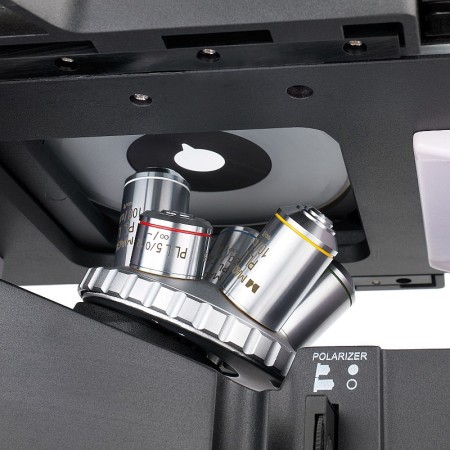

Le revolver porte-objectifs se trouve sous l’échantillon à examiner et comporte 5 emplacements pour les objectifs (tous inclus dans la configuration de base). Tous les objectifs sont des objectifs plan achromatiques corrigés à l’infini, à longue distance de travail. Un objectif supplémentaire peut être monté à la place de l’un des objectifs fournis. Dans sa configuration de base, le microscope offre une plage de grossissement totale de 50x à 1000x.

Éclairage

L’illuminateur pour les observations en lumière réfléchie est doté d’une ampoule halogène de 30 W dont la luminosité est réglable. L’éclairage est alimenté par le secteur en courant alternatif. La luminosité est suffisamment intense pour effectuer des observations avec tous les objectifs fournis, en microscopie en champ clair ou en lumière polarisée. Il est possible de mettre en place l’éclairage de Köhler et de centrer la source lumineuse selon les trois axes. Les filtres colorés fournis permettent de modifier le rendu des couleurs des images de photomicrographie. Des instruments de polarisation sont également disponibles : un analyseur et un polariseur, tous deux amovibles.

Platine et mécanisme de mise au point

La platine permet d’insérer une plaque ronde percée d’un trou de 10 mm, de 20 mm ou de 30 mm, sur laquelle l’échantillon à observer est fixé à l’aide d’un système de support. La platine est assez grande (242x200 mm) et se déplace selon deux axes en même temps que l’échantillon qui y est fixé. La netteté de l’image peut être réglée à l’aide des boutons de mise au point grossière et fine (vis macrométrique et micrométrique). La dureté de la tension de la vis macrométrique peut être réglée et un bouton de verrouillage est présent.

Accessoires

Les accessoires supplémentaires permettent de tirer le meilleur parti du microscope MAGUS Metal V700. Des oculaires, des objectifs plan achromatiques à longue distance de travail, des lames de calibration et des caméras numériques sont disponibles.

Caractéristiques principales :

• Examen d’échantillons lourds et de grande taille en microscopie en champ clair et en lumière polarisée ; une seule face de l’échantillon doit être préparée
• Grande platine avec plaques rondes dotées de trous de 10 mm, de 20 mm ou de 30 mm de diamètre
• La tête trinoculaire peut pivoter de 180° lors de l’assemblage
• Deux options pour accueillir une caméra numérique et un moniteur : sur la tête trinoculaire avec un séparateur de faisceau de 50:50 et de 100:0, ou sur le statif du microscope avec un séparateur de faisceau de 100:0 ou de 0:100
• Observations en lumière réfléchie, source lumineuse : lampe halogène de 30 W à luminosité réglable
• Éclairage de Köhler configurable, analyseur et polariseur amovibles, et source lumineuse pouvant être centrée
• Large choix d’accessoires compatibles pour étendre les capacités du microscope

Contenu de l’emballage :

• Statif avec entrée d’alimentation, mécanisme de mise au point, platine et revolver porte-objectifs
• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan achromatique corrigé à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif plan achromatique corrigé à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif plan achromatique corrigé à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif plan achromatique corrigé à l’infini : PL L50х/0,70 WD 3,68 mm
• Objectif plan achromatique corrigé à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique corrigé à l’infini : PL L40х/0,60 WD : 3,98 mm
• Objectif plan achromatique corrigé à l’infini : PL L60x/0,70 WD : 2,08 mm
• Objectif plan achromatique corrigé à l’infini : PL L80x/0,80 WD : 1,25 mm
• Caméra numérique
• Lame de calibration
