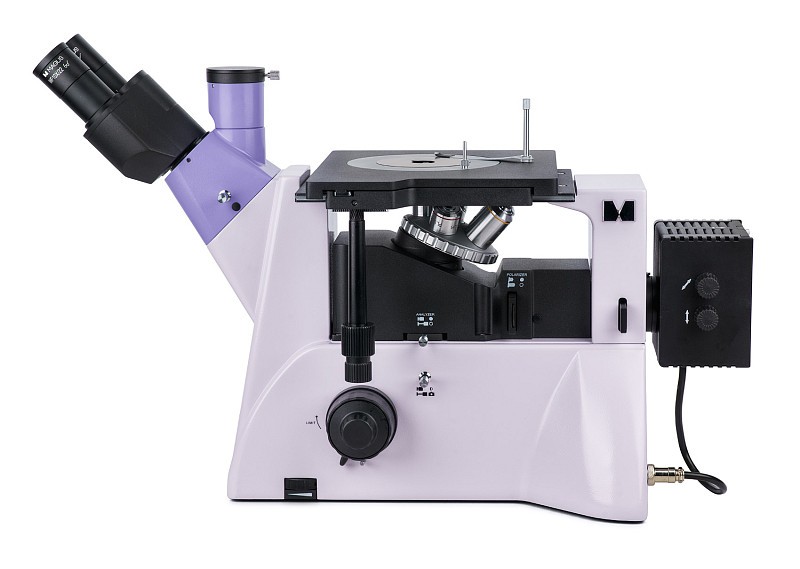

Das invertierte metallografische Mikroskop MAGUS Metal V700 eignet sich zur Untersuchung von Mikrostrukturen von Metallen, Legierungen und Halbleitermaterialien im Auflicht. Der Objekttisch kann Proben mit einem Gewicht von bis zu 2 kg tragen (nur die Unterseite der Probe muss eben sein). Die übrigen Teile der Probe müssen nicht präpariert werden und können beliebig geformt sein. Dieses Mikroskop ist für Beobachtungen im Hellfeld und mit polarisiertem Licht ausgelegt. Es verfügt über einen seitlichen Kameraanschluss und einen trinokularen Tubus und eignet sich außerdem für ein breites Spektrum von Anwendungen im Labor und in der industriellen Fertigung.

Mikroskop im Einsatz »

Optik

Das Mikroskop ist mit einem speziell gestalteten trinokularen Kopf ausgestattet, bei dem die Position der Okulare eingestellt werden kann; außerdem lässt sich der Kopf um 180° drehen. Die Digitalkamera wird am dafür vorgesehenen seitlichen Anschluss am Mikroskopstativ angebracht, und der Monitor kann am dritten Tubus des trinokularen Kopfes montiert werden. Der Strahlteiler im Mikroskopgehäuse teilt den Lichtstrahl im Verhältnis 100:0 und 0:100, während der Strahlteiler des trinokularen Kopfes ein Verhältnis von 50:50 und 100:0 aufweist.

Der Objektivrevolver befindet sich unter der zu untersuchenden Probe und verfügt über 5 Plätze für Objektive (alle im Grundumfang enthalten). Alle Objektive sind unendlich korrigierte Planachromate mit großem Arbeitsabstand. Ein zusätzliches Objektiv kann anstelle eines der mitgelieferten Objektive montiert werden. In der Grundkonfiguration reicht der Gesamtvergrößerungsbereich des Mikroskops von 50x bis 1000x.

Beleuchtung

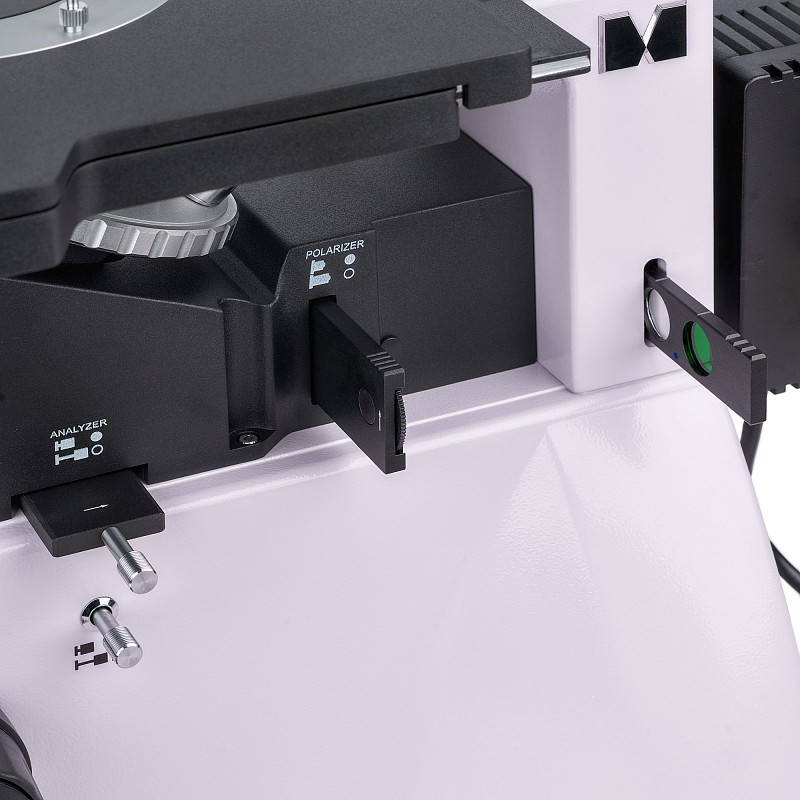

Die Auflichtbeleuchtung verfügt über eine Halogenlampe mit 30 W und einstellbarer Helligkeit. Die Stromversorgung erfolgt über das AC-Netz. Die Helligkeit ist ausreichend, um mit allen mitgelieferten Objektiven Beobachtungen im Hellfeld oder mit polarisiertem Licht durchzuführen. Eine Köhler-Beleuchtung lässt sich einrichten, und die Lichtquelle kann entlang der drei Achsen zentriert werden. Zur Veränderung der Farbwiedergabe in den fotomikrografischen Aufnahmen können die mitgelieferten Farbfilter verwendet werden. Außerdem sind Polarisationskomponenten verfügbar: ein Analysator und ein Polarisator, beide abnehmbar.

Objekttisch und Fokussiermechanismus

Auf dem Objekttisch kann eine Rundplatte mit einer Öffnung von 10 mm, 20 mm oder 30 mm eingesetzt werden. Die zu untersuchende Probe wird mithilfe eines Haltesystems daran befestigt. Der Objekttisch ist recht groß (242x200 mm) und bewegt sich zusammen mit der daran befestigten Probe entlang zweier Achsen. Die Bildschärfe lässt sich mit den Grob- und Feinfokussierknöpfen (Makro- und Mikrometerschraube) einstellen. Die Spannung der Makrometerschraube lässt sich regulieren; außerdem ist ein Feststellknopf vorhanden.

Zubehör

Mit zusätzlichem Zubehör lässt sich die Leistung des Mikroskops MAGUS Metal V700 optimal nutzen. Verfügbar sind Okulare, Planachromat-Objektive mit großem Arbeitsabstand, Kalibrierobjektträger und Digitalkameras.

Hauptmerkmale:

• Untersuchung schwerer und großer Proben mit Hellfeld- und polarisierten Lichtmikroskopieverfahren; nur eine Seite der Probe muss präpariert werden
• Großer Objekttisch mit Rundplatten mit Öffnungen von 10 mm, 20 mm oder 30 mm Durchmesser
• Der trinokulare Kopf kann während der Montage um 180° gedreht werden
• Zwei Möglichkeiten zur Montage einer Digitalkamera und eines Monitors: am trinokularen Kopf mit Strahlteilerverhältnis 50:50 und 100:0 oder am Mikroskopstativ mit Strahlteilerverhältnis 100:0 oder 0:100
• Auflichtbeobachtungen, Lichtquelle: Halogenlampe mit 30 W und einstellbarer Helligkeit
• Einrichtbare Köhler-Beleuchtung, abnehmbarer Analysator und Polarisator sowie zentrierbare Lichtquelle
• Große Auswahl an kompatiblem Zubehör zur Erweiterung der Möglichkeiten des Mikroskops

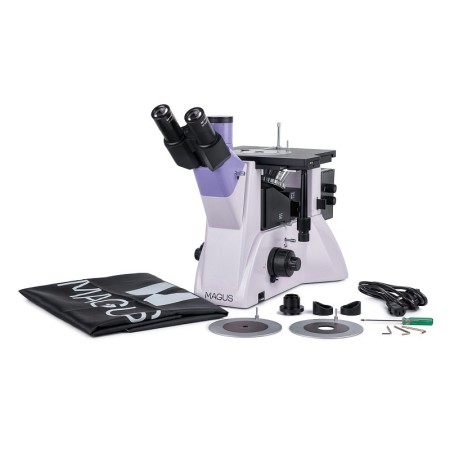

Lieferumfang:

• Stativ mit Netzanschluss, Fokussiermechanismus, Objekttisch und Objektivrevolver
• Auflichtbeleuchtung mit Lampenfassung
• Trinokularer Kopf
• Unendlich korrigiertes Planachromat-Objektiv: PL L5x/0,12 WD 26,1 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L10х/0,25 WD 20,2 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L20х/0,40 WD 8,80 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L50х/0,70 WD 3,68 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L100x/0,85 (trocken) WD 0,40 mm
• Okular 10x/22 mm mit großem Augenabstand (2 Stück)
• C-Mount-Adapter 1x
• Innensechskantschlüssel
• Netzkabel für AC-Netz
• Staubschutzhaube
• Benutzerhandbuch und Garantieschein

Auf Anfrage erhältlich:

• Okular 10x/22 mm mit Messskala
• Okular 12,5x/14 mm (2 Stück)
• Okular 15x/15 mm (2 Stück)
• Okular 20x/12 mm (2 Stück)
• Okular 25x/9 mm (2 Stück)
• Unendlich korrigiertes Planachromat-Objektiv: PL L40х/0,60 WD: 3,98 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L60x/0,70 WD: 2,08 mm
• Unendlich korrigiertes Planachromat-Objektiv: PL L80x/0,80 WD: 1,25 mm
• Digitalkamera
• Kalibrierobjektträger
