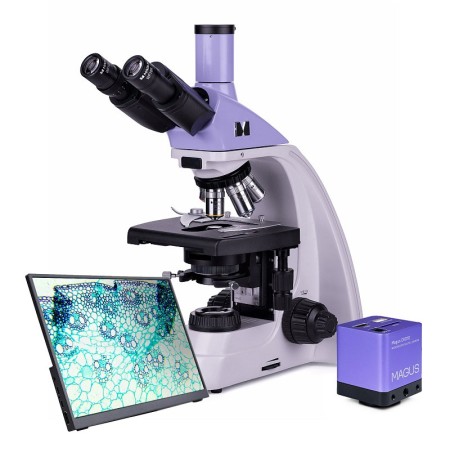

Det biologiska mikroskopet MAGUS Bio 230TL är ett oumbärligt instrument för ett medicinskt laboratorium, ett diagnostiskt centrum eller en forskningsinstitution. Mikroskopet har ett trinokulärt mikroskophuvud och en ljuskälla för observationer i genomfallande ljus (LED) och lämpar sig för analys av halvtransparenta preparat och naturligt transparenta prover. I grundutförandet utförs observationer med tekniken ljusfält. Med extra tillbehör kan du utföra undersökningar med ytterligare mikroskopitekniker, såsom mörkfältsobservationer, polariserat ljus och faskontrast.

Mikroskop i bruk »

Digitalkamera

MAGUS CHD10 är en kamera med HDMI-gränssnitt. Kameran har en sensor på 2 MP och ger realistiska Full HD-bilder med en upplösning på 1920x1080 pixlar.
Det är en fristående kamera som inte kräver anslutning till en dator eller installation av ytterligare programvara. Kameran kan anslutas direkt till en TV, bildskärm eller projektor för att visa en bild.
HDMI-gränssnittet möjliggör snabb och stabil överföring från kameran till den externa skärmen. Video spelas in med 60 fps.
Kameran kombinerar hög FPS-hastighet med hög HDMI-bandbredd. Videor visas därför tydligt utan frysningar eller bildrutor som hoppas över. Vid maximal upplösning är bilden mycket detaljerad, rörliga objekt syns utan fel och det rörliga objektet visas utan fördröjning.

Bildskärm

MAGUS MCD-bildskärmar fungerar tillsammans med MAGUS CHD-kameror för att bilda ett komplett bildbehandlingssystem för MAGUS-mikroskop.
Kameran ansluts via dess HDMI-gränssnitt. Bildskärmen visar bilder i realtid. Dess IPS LCD-skärm har en bred betraktningsvinkel, hög ljusstyrka och god kontrast. Även om du tittar på skärmen från en vid vinkel blir bilden inte förvrängd. Skärmen är 13,3”.
Bildskärmen kan placeras på en horisontell yta med hjälp av ett fällbart stativ eller monteras direkt på en kamera eller ett stativ.

Optik

De optiska tuberna kan vridas 360°, vilket gör det möjligt att anpassa okularens position efter betraktarens längd. Dioptrijustering finns på den vänstra tuben. Det finns en vertikal tub för montering av en digitalkamera (ingår inte).

Mikroskopet använder oändlighetskorrigerade akromatiska objektiv och revolverhuvudet rymmer upp till 5 objektiv samtidigt. I grundutförandet är en plats ledig för montering av ett femte objektiv. Revolverhuvudet med objektiven är riktat inåt i instrumentet, så att användaren kan se vilket objektiv som är infört i den optiska banan. Mikroskopet har en förstoring från 40x till 1000x, men den övre gränsen kan ökas till 1500x, 1600x eller 2000x med extra okular.

Belysning

Tack vare LED-lampan ändras inte färgtemperaturen när belysningens intensitet ändras. LED-ljuskällan på 3 W har en livslängd på 50000 timmar och drivs med nätström.

Abbe-kondensorn har en plats för ett mörkfältsobjektglas eller ett faskontrastobjektglas. Objektglasen gör det mycket snabbare att växla mellan olika mikroskopitekniker. Mikroskopet har även ett fältbländare för inställning av Köhlerbelysning. Kondensorn är höjdjusterbar och kan centreras.

Objektbord och fokuseringsmekanism

Provförflyttningen är jämn och exakt. Vid behov kan det mekaniska insatsen tas bort från objektbordet (till exempel för att skanna provet manuellt). Det är också enklare att arbeta med ett objektbord utan kuggstång för positionering.

Fokuseringsrattarna är koaxiella och placerade på båda sidorna av mikroskopets bas, vilket gör att användaren kan placera händerna fritt på bordet. Det finns rattar för grov- och finfokusering (makro- och mikrometerskruv). Mekanismerna rör sig jämnt utan att någon kraft behöver användas. Det finns en spänningsjusteringsratt för makrometerskruven samt en låsratt för grovfokuseringen (makrometerskruven).

Tillbehör

Ytterligare tillbehör utökar mikroskopet MAGUS Bio 230TL:s användningsmöjligheter beroende på de specifika tillämpningarna. Tillbehören omfattar okular, objektiv, mörkfälts- och faskontrastkondensorer, polariseringsutrustning, digitalkameror, kalibreringsglas med mera.

Mikroskopets viktigaste egenskaper:

• Trinokulärt mikroskophuvud med vertikal kameratub, vridbarhet på 360°, dioptrijustering på den vänstra optiska tuben
• Revolverhuvud för 5 objektiv, oändlighetskorrigerade akromatiska objektiv
• Observationer i genomfallande ljus, ljuskälla: LED på 3 W med lång livslängd
• Koaxiella rattar för grov- och finfokusering (makro- och mikrometerskruv), spänningsjusteringsratt för makrometerskruven, låsratt för makrometerskruven
• Kondensor med en plats för ett mörkfältsobjektglas eller ett faskontrastobjektglas
• Möjlighet att montera ytterligare tillbehör

Kamerans viktigaste egenskaper:

• Fristående kamera som fungerar utan anslutning till en dator eller installation av programvara
• HDMI-gränssnitt för snabb och stabil dataöverföring
• Upplösning på 1920x1080 pixlar, ett idealiskt val för visning av bilder på en Full HD-skärm
• 60 fps för observation av rörliga prover, videoinspelning och provförflyttning utan fördröjningar eller ryck
• Den bakbelysta CMOS-färgsensorn SONY Starvis ger bilder med lågt brus och hög ljuskänslighet även under svaga ljusförhållanden. Det går att få skarpare och ljusare bilder med mättade färger
• Programvara för inspelning och redigering av foton och videor, extern skärm, linjära och vinklade mätningar

Förpackningen innehåller:

• Digitalkamera MAGUS CHD10 (digitalkamera, HDMI-kabel (1,5 m), mus med USB, SD-minneskort på 32 GB, AC-nätadapter på 12 V/1 A (Euro), användarhandbok och garantibevis)
• LCD-bildskärm MAGUS MCD20
• Bas med strömingång, ljuskälla för observationer i genomfallande ljus, fokuseringsmekanism, objektbord, kondensorfäste och revolverhuvud
• Abbe-kondensor
• Trinokulärt mikroskophuvud
• Oändlighetskorrigerat akromatiskt objektiv: 4x/0,10
• Oändlighetskorrigerat akromatiskt objektiv: 10x/0,25
• Oändlighetskorrigerat akromatiskt objektiv: 40x/0,65 (med fjädermekanism)
• Oändlighetskorrigerat akromatiskt objektiv: 100x/1,25 olja (med fjädermekanism)
• Okular 10x/18 mm med stort pupillavstånd (2 st.)
• Ögonmussla (2 st.)
• Filter (4 st.)
• C-mount-adapter
• Flaska med immersionsolja
• Nätkabel för AC
• Dammskydd
• Användarhandbok och garantibevis

Tillgängliga på begäran:

• Okular 10x/20 mm med graderad skala
• Okular 15x/11 mm (2 st.)
• Okular 16x/11 mm (2 st.)
• Okular 20x/11 mm (2 st.)
• Oändlighetskorrigerat akromatiskt objektiv: 20x/0,40
• Oändlighetskorrigerat planakromatiskt objektiv: 20х/0,40
• Oändlighetskorrigerat planakromatiskt objektiv: 60x/0,80 (fjäderbelastat)
• Faskontrastanordning
• Faskontrastslider
• Mörkfältskondensor med N.A. 0,9
• Oljebaserad mörkfältskondensor med N.A. 1,36–1,25
• Mörkfältslider
• Polarisationsutrustning
• Kalibreringsobjektglas
