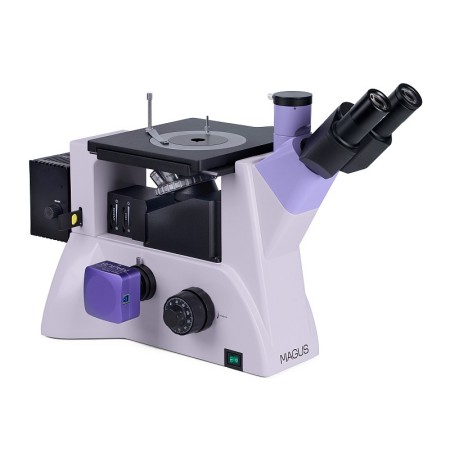

Invertirani metalografski mikroskop MAGUS Metal V700 je primeren za preučevanje mikrostruktur kovin, zlitin in polprevodniških materialov v odbiti svetlobi. Mizica lahko prenese vzorce do 2 kg (ravna mora biti samo spodnja površina vzorca). Drugih delov vzorca ni treba pripraviti in so lahko poljubne oblike. Ta mikroskop je zasnovan za opazovanje v svetlem polju in s polarizirano svetlobo, opremljen je s stranskim priključkom za kamero in trinokularnim tubusom; primeren je tudi za širok nabor laboratorijskih in industrijskih aplikacij.

Mikroskop v uporabi »

Digitalna kamera

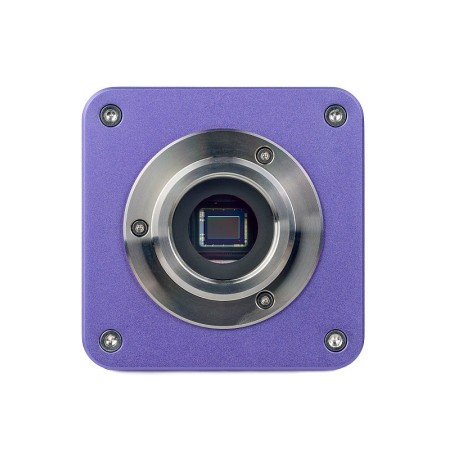

Digitalna kamera MAGUS CBF30 omogoča fotografiranje in snemanje kratkih videoposnetkov skozi mikroskop, urejanje nastalih datotek, pripravo predstavitev ter linearne in kotne meritve predmetov (po ustrezni kalibraciji).
Naprava je zasnovana za uporabo na mikroskopih pri opazovanju v svetlem polju in z objektivi 4x, 10x, 20x in 40x.

Senzor z ločljivostjo 6,3 MP omogoča zajemanje fotografij in snemanje svetlih, podrobnih videoposnetkov z največjo ločljivostjo 3072x2048 px. Po potrebi lahko ločljivost zmanjšate na 1536x1024 px. Vendar to ne bo vplivalo na hitrost snemanja, ki bo ostala 59 fps, kar zagotavlja tekoče prehode med sličicami brez zatikanja ali zakasnitev.

Barvni osvetljeni CMOS-senzor SONY Exmor omogoča uporabo kamere tudi pri šibki osvetlitvi. Slika ostane jasna in svetla. Z uporabo adapterja s povečavo od 0,5x do 0,75x bo slika kar se da jasna, brez popačenja.

Optika

Mikroskop je opremljen s posebno zasnovano trinokularno glavo, pri kateri je mogoče prilagoditi položaj okularjev; glavo je mogoče tudi zavrteti za 180°. Digitalno kamero namestite v namenski stranski priključek na ogrodju mikroskopa, monitor pa lahko namestite v tretji tubus trinokularne glave. Razdelilnik svetlobnega žarka v ohišju mikroskopa usmerja svetlobni žarek v razmerju 100:0 in 0:100, medtem ko ima razdelilnik svetlobnega žarka v trinokularni glavi razmerje 50:50 in 100:0.

Revolver za objektive je nameščen pod opazovanim vzorcem in ima 5 mest za objektive (vsi so vključeni v osnovno konfiguracijo). Vsi objektivi so planakromatski, korigirani za neskončnost in z veliko delovno razdaljo. Dodaten objektiv lahko namestite namesto enega od priloženih. V osnovni konfiguraciji je skupni razpon povečav mikroskopa od 50x do 1000x.

Osvetlitev

Osvetljevalnik za opazovanje v odbiti svetlobi ima halogensko žarnico z močjo 30 W in nastavljivo svetlostjo. Napaja se iz električnega omrežja z izmeničnim tokom. Svetlost je dovolj velika za opazovanje z vsemi priloženimi objektivi pri uporabi mikroskopije v svetlem polju ali s polarizirano svetlobo. Osvetlitev Köhlerjevega tipa je mogoče nastaviti, svetlobni vir pa centrirati vzdolž treh osi. Za spreminjanje barvnega prikaza na mikrofotografijah lahko uporabite priložene barvne filtre. Na voljo so tudi polarizacijski pripomočki: analizator in polarizator, oba odstranljiva.

Mizica in mehanizem za ostrenje

Na mizico je mogoče namestiti okroglo ploščo z odprtino premera 10 mm, 20 mm ali 30 mm, na katero opazovani vzorec pritrdite s podpornim sistemom. Mizica je precej velika (242x200 mm) in se skupaj z nameščenim vzorcem premika vzdolž dveh osi. Ostrino slike lahko nastavite z gumboma za grobo in fino ostrenje (makrometrski in mikrometrski vijak). Nastaviti je mogoče trdoto napetosti makrometrskega vijaka, na voljo pa je tudi gumb za zaklepanje.

Dodatki

Dodatni pribor omogoča, da izkoristite največjo zmogljivost mikroskopa MAGUS Metal V700. Na voljo so okularji, planakromatski objektivi z veliko delovno razdaljo, kalibracijska stekelca in digitalne kamere.

Ključne lastnosti mikroskopa:

• Pregledovanje težkih in velikih vzorcev z uporabo mikroskopije v svetlem polju in s polarizirano svetlobo; pripraviti je treba samo eno stran vzorca
• Velika mizica z okroglimi ploščami z odprtinami premera 10 mm, 20 mm ali 30 mm
• Trinokularno glavo je mogoče med sestavljanjem zavrteti za 180°
• Dve možnosti namestitve digitalne kamere in monitorja: na trinokularni glavi z razdelilnikom svetlobnega žarka 50:50 in 100:0 ali na ogrodju mikroskopa z razdelilnikom svetlobnega žarka 100:0 ali 0:100
• Opazovanje v odbiti svetlobi, svetlobni vir: halogenska žarnica z močjo 30 W in nastavljivo svetlostjo
• Nastavljiva Köhlerjeva osvetlitev, odstranljiva analizator in polarizator ter svetlobni vir z možnostjo centriranja
• Široka izbira združljive dodatne opreme za razširitev zmogljivosti mikroskopa

Ključne lastnosti kamere:

• Priporočena za uporabo z objektivi z majhno povečavo
• Svetlobno občutljiv senzor za jasne slike tudi pri šibki osvetlitvi
• Hitrost snemanja 59 fps, kar zadostuje za opazovanje premikajočih se predmetov ali hitro potekajočih procesov
• Priložena programska oprema v celoti podpira vse funkcije kamere in omogoča takojšen začetek uporabe
• Zanesljiv vmesnik USB 3.0 za visoke hitrosti prenosa podatkov
• Nastavitev ločljivosti omogoča izbiro najprimernejše možnosti v vsakem trenutku

Vsebina paketa:

• Digitalna kamera MAGUS CBF30 (digitalna kamera, kabel USB, namestitveni CD z gonilniki in programsko opremo, uporabniški priročnik in garancijski list)
• Stojalo z napajalnim priključkom, mehanizmom za ostrenje, mizico in revolverjem za objektive
• Osvetljevalnik za opazovanje v odbiti svetlobi z ohišjem za žarnico
• Trinokularna glava
• Planakromatski objektiv, korigiran za neskončnost: PL L5x/0,12 WD 26,1 mm
• Planakromatski objektiv, korigiran za neskončnost: PL L10х/0,25 WD 20,2 mm
• Planakromatski objektiv, korigiran za neskončnost: PL L20х/0,40 WD 8,80 mm
• Planakromatski objektiv, korigiran za neskončnost: PL L50х/0,70 WD 3,68 mm
• Planakromatski objektiv, korigiran za neskončnost: PL L100x/0,85 (suhi) WD 0,40 mm
• Okular 10x/22 mm z veliko razdaljo očesne točke (2 kos.)
• Adapter C-mount 1x
• Imbusni ključ
• Napajalni kabel za izmenično omrežje
• Protiprašni pokrov
• Uporabniški priročnik in garancijski list

Na voljo na zahtevo:

• Okular 10x/22 mm z merilno skalo
• Okular 12,5x/14 mm (2 kos.)
• Okular 15x/15 mm (2 kos.)
• Okular 20x/12 mm (2 kos.)
• Okular 25x/9 mm (2 kos.)
• Neskončno korigiran planakromatski objektiv: PL L40х/0,60 WD: 3,98 mm
• Neskončno korigiran planakromatski objektiv: PL L60x/0,70 WD: 2,08 mm
• Neskončno korigiran planakromatski objektiv: PL L80x/0,80 WD: 1,25 mm
• Kalibracijsko stekelce
