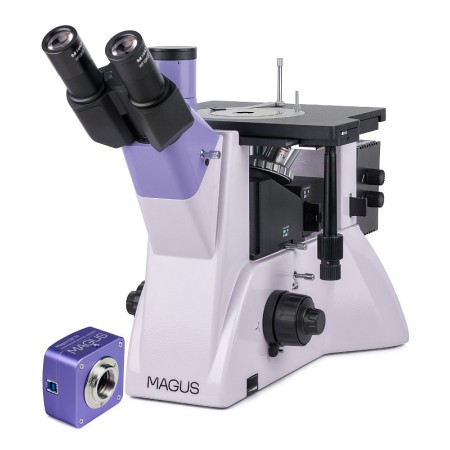

Le microscope métallographique inversé MAGUS Metal V700 convient à l’étude en lumière réfléchie des microstructures des métaux, des alliages et des matériaux semi-conducteurs. La platine peut supporter des échantillons pesant jusqu’à 2 kg (seule la face inférieure de l’échantillon doit être plane). Les autres parties de l’échantillon n’ont pas besoin d’être préparées et peuvent avoir n’importe quelle forme. Ce microscope est conçu pour les observations en champ clair et en lumière polarisée ; il est équipé d’un port latéral pour caméra et d’un tube trinoculaire. Il convient également à un large éventail d’applications en laboratoire et dans le domaine de la production industrielle.

Microscope en cours d’utilisation »

Caméra numérique

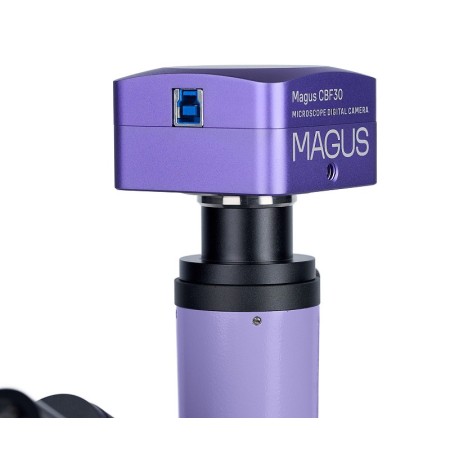

La caméra numérique MAGUS CBF30 permet de prendre des photos et de réaliser de courtes vidéos à travers un microscope, de modifier les fichiers obtenus, d’organiser des présentations et d’effectuer des mesures linéaires et angulaires d’objets (après un étalonnage approprié).
L’appareil est conçu pour fonctionner sur des microscopes utilisant la méthode du champ clair et des objectifs 4x, 10x, 20x et 40x.

Le capteur de 6,3 MP permet de prendre des photos et de réaliser des vidéos lumineuses et détaillées avec une résolution maximale de 3072x2048 px. Si nécessaire, la résolution peut être réduite à 1536x1024 px. Cela n’aura toutefois aucune incidence sur la fréquence d’images, qui restera de 59 fps, assurant ainsi des transitions fluides entre les images, sans saccades ni retards.

Le capteur couleur CMOS rétroéclairé SONY Exmor permet d’utiliser la caméra même dans des conditions de faible luminosité. L’image restera lisible et lumineuse. L’utilisation d’un adaptateur avec un grossissement de 0,5x à 0,75x fournira l’image la plus claire possible, sans distorsion.

Optique

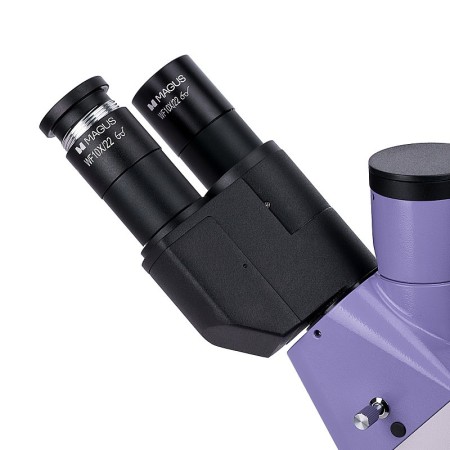

Le microscope est équipé d’une tête trinoculaire de conception spéciale, qui permet de régler la position des oculaires ; la tête peut également pivoter de 180°. La caméra numérique se place dans le port latéral prévu à cet effet sur le statif du microscope, et le moniteur peut être installé dans le troisième tube de la tête trinoculaire. Le séparateur de faisceau dans le corps du microscope dévie le faisceau lumineux selon un rapport de 100:0 et de 0:100, tandis que le séparateur de faisceau de la tête trinoculaire présente un rapport de 50:50 et de 100:0.

Le revolver porte-objectifs est situé sous l’échantillon à examiner et comporte 5 emplacements pour les objectifs (tous inclus dans la configuration de base). Tous les objectifs sont planachromatiques corrigés à l’infini et offrent une longue distance de travail. Un objectif supplémentaire peut être installé à la place de l’un des objectifs fournis. Dans sa configuration de base, le microscope offre une plage de grossissement totale de 50x à 1000x.

Éclairage

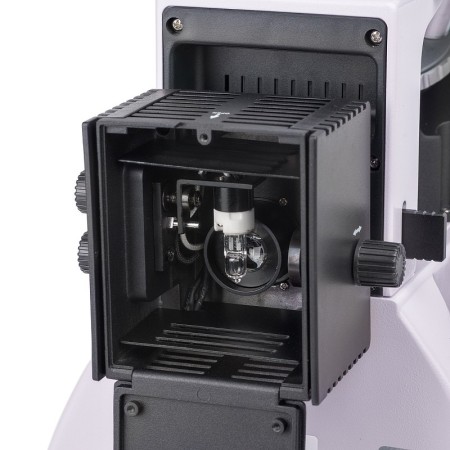

L’éclairage pour les observations en lumière réfléchie est assuré par une ampoule halogène de 30 W à luminosité réglable. L’alimentation électrique est fournie par le secteur AC. La luminosité est suffisamment élevée pour effectuer des observations avec tous les objectifs inclus, en utilisant les techniques de microscopie en champ clair ou en lumière polarisée. L’éclairage de Köhler peut être configuré et la source lumineuse peut être centrée selon les trois axes. Les filtres colorés fournis peuvent être utilisés pour modifier le rendu des couleurs dans les images de photomicrographie. Des dispositifs de polarisation sont également disponibles : un analyseur et un polariseur, tous deux amovibles.

Platine et mécanisme de mise au point

La platine permet d’insérer une plaque ronde avec un trou de 10 mm, 20 mm ou 30 mm, sur laquelle l’échantillon à observer est fixé au moyen d’un système de support. La platine est assez grande (242x200 mm) et se déplace selon deux axes avec l’échantillon qui y est fixé. La netteté de l’image peut être réglée à l’aide des boutons de mise au point grossière et fine (vis macrométrique et micrométrique). La résistance de la tension de la vis macrométrique est réglable et une molette de verrouillage est présente.

Accessoires

Les accessoires supplémentaires permettent de tirer le meilleur parti du microscope MAGUS Metal V700. Des oculaires, des objectifs planachromatiques à longue distance de travail, des lames d’étalonnage et des caméras numériques sont disponibles.

Caractéristiques principales du microscope :

• Examen d’échantillons lourds et de grande taille au moyen des techniques de microscopie en champ clair et en lumière polarisée ; seule une face de l’échantillon doit être préparée
• Grande platine avec plaques rondes munies de trous de 10 mm, 20 mm ou 30 mm de diamètre
• La tête trinoculaire peut pivoter de 180° lors de l’assemblage
• Deux options pour installer une caméra numérique et un moniteur : sur la tête trinoculaire avec un séparateur de faisceau 50:50 et 100:0, ou sur le statif du microscope avec un séparateur de faisceau 100:0 ou 0:100
• Observations en lumière réfléchie, source lumineuse : lampe halogène de 30 W à luminosité réglable
• Éclairage de Köhler configurable, analyseur et polariseur amovibles, source lumineuse pouvant être centrée
• Large choix d’accessoires compatibles pour étendre les capacités du microscope

Caractéristiques principales de la caméra :

• Recommandée pour une utilisation avec des objectifs à faible grossissement
• Capteur photosensible pour des images claires, même dans des conditions de faible luminosité
• Fréquence d’images de 59 fps, suffisante pour observer des objets en mouvement ou des processus rapides
• Le logiciel fourni garantit la pleine fonctionnalité de toutes les caractéristiques de la caméra et permet ainsi une « mise en route rapide »
• Interface USB 3.0 fiable pour des vitesses de transfert de données élevées
• Réglage de la résolution permettant de choisir l’option la mieux adaptée à chaque situation

Le coffret comprend :

• Caméra numérique MAGUS CBF30 (caméra numérique, câble USB, CD d’installation avec pilotes et logiciel, manuel d’utilisation et certificat de garantie)
• Statif avec entrée d’alimentation, mécanisme de mise au point, platine et revolver porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif planachromatique corrigé à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif planachromatique corrigé à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif planachromatique corrigé à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif planachromatique corrigé à l’infini : PL L50х/0,70 WD 3,68 mm
• Objectif planachromatique corrigé à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Oculaire 10x/22 mm à dégagement oculaire long (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40х/0,60 WD : 3,98 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 WD : 2,08 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 WD : 1,25 mm
• Lame d’étalonnage
