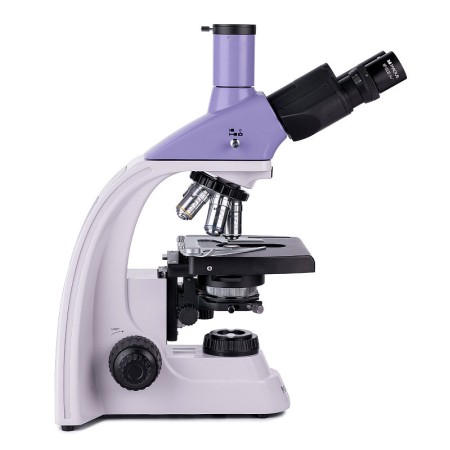

Mikroskop MAGUS Bio 250TL slúži na skúmanie vzoriek v tenkých rezoch a biologických materiálov vo forme náterov. Pozorovanie prebieha metódou mikroskopie v jasnom poli a v prechádzajúcom svetle. Osvetlenie zabezpečuje LED dióda s výkonom 3 wattov a optika je vybavená planachromatickými objektívmi korigovanými na nekonečno. Tento mikroskop umožňuje používať ďalšie príslušenstvo vrátane zariadení na pozorovanie v tmavom poli, v polarizovanom svetle alebo s fázovým kontrastom. Tento model mikroskopu je ideálny na laboratórne analýzy, vedecký výskum a výučbu.

Mikroskop v prevádzke »

Digitálna kamera

Plnofarebná digitálna kamera so snímačom CMOS SONY Exmor 2,1 MP. Snímač sa vyrába pomocou technológie zadného osvetlenia, ktorá znižuje rozptyl svetla a zvyšuje citlivosť snímača (8935 mV pri 1/30 s). Kamera vytvára ostré a jasné snímky aj pri slabom osvetlení. Je určená na pozorovanie v jasnom aj tmavom poli pomocou objektívov so zväčšením 40x, 60x a 100x.

Kameru možno na mikroskop upevniť dvoma rôznymi spôsobmi: na trinokulárnu hlavicu pomocou adaptéra so závitom C-mount alebo namiesto okulára na tubus pomocou adaptéra a redukčných krúžkov. Pre kameru sa odporúča používať adaptér so zväčšením od 0,6x do 0,9x, ktorý poskytne čo najširšie zorné pole bez skreslenia. Po inštalácii sa kamera pripojí k počítaču cez port USB 3.0 s rýchlosťou prenosu dát 5 Gbps.

Optika

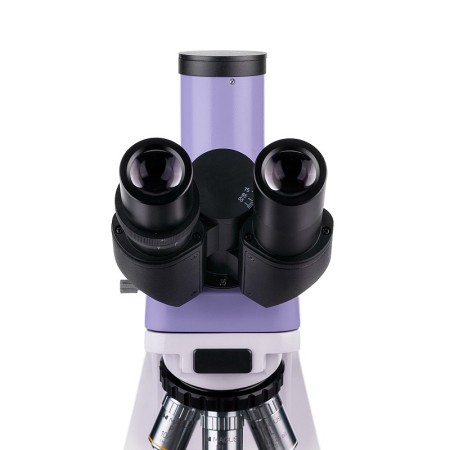

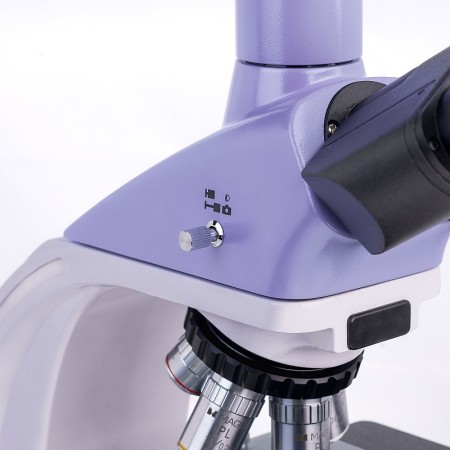

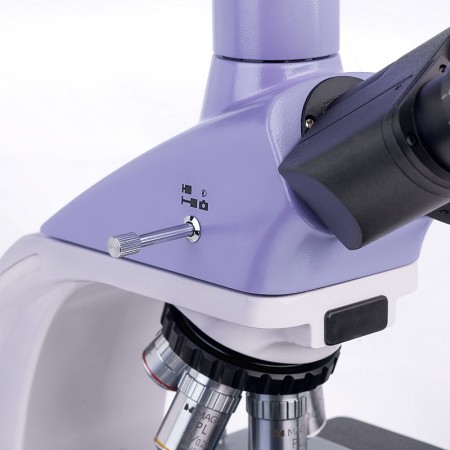

Trinokulárna hlavica sa skladá z dvoch optických tubusov na priame pozorovanie a z vertikálneho tubusu na umiestnenie digitálnej kamery (nie je súčasťou balenia). Optické tubusy s okulármi sú sklonené pod uhlom 30° pre väčšie pohodlie pri dlhšom pozorovaní a možno ich otočiť o 360°, aby sa prispôsobili výške pozorovateľa. Na ľavom optickom tubuse sa nachádza dioptrický krúžok.

Objektívy sú osadené v revolverovom nosiči s 5 pozíciami: 4 objektívy sú už namontované na prístroji, zatiaľ čo jedna pozícia zostáva voľná na pridanie ďalšieho objektívu. Do voľnej pozície možno vložiť ľubovoľný voliteľný objektív, čím sa rozsah dostupných zväčšení rozšíri o ďalšie zväčšenie. Používateľ počas pozorovania vidí, ktorý objektív je v optickej dráhe, pretože revolverový nosič objektívov je orientovaný dovnútra prístroja. Toto usporiadanie navyše ponecháva priestor nad stolíkom voľný.

Rozsah zväčšenia mikroskopu je od 40x do 1000x (iba v základnej konfigurácii). Pridaním ďalších objektívov sa zvýši maximálne zväčšenie.

Osvetlenie

LED diódy umiestnené v základni mikroskopu poskytujú intenzívne a rovnomerné osvetlenie pozorovaného objektu. Teplota farieb zostáva rovnaká aj pri zmene jasu. Výkon osvetlenia je 3 W. Životnosť LED diód dosahuje 50000 hodín. Osvetľovací systém je napájaný zo siete striedavého prúdu.

Nastavením polohy Abbeho kondenzora a otvorením alebo zatvorením apertúrnej a zorného poľa clony možno nastaviť Köhlerovo osvetlenie. Možno tiež použiť výmenné prvky na pozorovanie v tmavom poli alebo s fázovým kontrastom (kondenzor je vybavený vyhradeným otvorom). Vďaka použitiu výmenných prvkov možno veľmi rýchlo prechádzať z jednej metódy pozorovania na druhú.

Mikroskopický stolík a zaostrovací mechanizmus

Stolík nemá polohovaciu ozubenú tyč. V dôsledku toho tu nie je žiadny rozmerný mechanizmus, ktorý by prekážal pri pozorovaní, a mikroskop zaberá na pracovnom stole menej miesta. Mechanický držiak na posúvanie vzorky je odnímateľný (užitočné pri manuálnom skenovaní).

Hrubé a jemné zaostrovanie slúžia na nastavenie ostrosti. Príslušné ovládače sa nachádzajú na oboch stranách mikroskopu. Vďaka ich umiestneniu blízko základne nie je pri nastavovaní ostrosti potrebné držať ruky vo vzduchu. Ruky môžu pohodlne spočívať na stole. Hrubé zaostrovanie je vybavené aretačným ovládačom a napnutie makrometrickej skrutky možno nastaviť. Zaostrovanie je plynulé a nenáročné.

Príslušenstvo

Možnosti mikroskopu MAGUS Bio 250TL možno rozšíriť vďaka radu určeného príslušenstva, ktorý zahŕňa okuláre, objektívy, kalibračné sklíčka, digitálne kamery a pomôcky na pozorovanie v tmavom poli, v polarizovanom svetle alebo s fázovým kontrastom.

Hlavné vlastnosti mikroskopu:

• Trinokulárna hlavica, revolverový nosič na 5 objektívov, planachromatická optika korigovaná na nekonečno
• Optické tubusy okulárov sa otáčajú o 360°, aby sa dali ľahko prispôsobiť výške pozorovateľa
• Ľavý optický tubus s dioptrickým krúžkom; hrubé a jemné zaostrovanie (makrometrická a mikrometrická skrutka)
• Hrubé zaostrovanie je vybavené aretačným ovládačom a napnutie makrometrickej skrutky možno nastaviť
• Abbeho kondenzor je centrovateľný a výškovo nastaviteľný; prítomnosť apertúrnej clony a zorného poľa umožňuje nastaviť Köhlerovo osvetlenie
• Zdroj svetla na pozorovanie v prechádzajúcom svetle: LED s výkonom 3 W a nastaviteľným jasom, napájaná zo siete striedavého prúdu s napätím 220 V
• Možnosť inštalácie ďalšieho príslušenstva

Hlavné vlastnosti kamery:

• Zadným osvetlením vybavený snímač CMOS s uhlopriečkou 2,1 palca, vysoká citlivosť snímača
• Vhodná na pozorovanie v tmavom alebo jasnom poli s objektívmi 40x, 60x a 100x
• Možno ju namontovať na trinokulárny tubus alebo optický tubus mikroskopu
• Rozlíšenie Full HD 1920x1080 px pri snímkovej frekvencii 96 fps, ideálne na štúdium pohybujúcich sa objektov
• Pripojenie k počítaču cez port USB 3.0, rýchlosť prenosu dát 5 Gbps
• Softvér a ovládače sú súčasťou balenia

Obsah balenia:

• Digitálna kamera MAGUS CDF50 (digitálna kamera, kábel USB, inštalačné CD s ovládačmi a softvérom, používateľská príručka a záručný list)
• Základňa s napájacím vstupom, zdroj svetla na pozorovanie v prechádzajúcom svetle, zaostrovací mechanizmus, stolík, držiak kondenzora a revolverový nosič objektívov
• Abbeho kondenzor
• Trinokulárna hlavica
• Planachromatický objektív korigovaný na nekonečno: 4x/0,10
• Planachromatický objektív korigovaný na nekonečno: 10x/0,25
• Planachromatický objektív korigovaný na nekonečno: 40x/0,65 (s pružinovým mechanizmom)
• Planachromatický objektív korigovaný na nekonečno: 100x/1,25 olejový (s pružinovým mechanizmom)
• Okulár 10x/22 mm s veľkou vzdialenosťou výstupnej pupily (2 ks)
• Očnica okulára (2 ks)
• Filter (4 ks)
• Adaptér C-mount
• Fľaštička imerzného oleja
• Napájací kábel do siete striedavého prúdu
• Protiprachový kryt
• Používateľská príručka a záručný list

Dostupné na požiadanie:

• Okulár 10x/22 mm s mikrometrickou stupnicou
• Okulár 12,5x/14 mm (2 ks)
• Okulár 15x/15 mm (2 ks)
• Okulár 20x/12 mm (2 ks)
• Okulár 25x/9 mm (2 ks)
• Planachromatický objektív s nekonečnou korekciou: 20x/0,40
• Planachromatický objektív s nekonečnou korekciou: 60x/0,80 (s pružinovým mechanizmom)
• Zariadenie na fázový kontrast
• Posuvník fázového kontrastu
• Kondenzor na pozorovanie v tmavom poli s N.A. 0,9
• Olejový kondenzor na pozorovanie v tmavom poli s N.A. 1,36–1,25
• Posuvník na pozorovanie v tmavom poli
• Polarizačné príslušenstvo
• Kalibračné sklíčko
• Monitor a digitálna kamera s rozhraním HDMI
