12-kanálový interpretačný EKG tablet NEO ECG S120 od spoločnosti Lepu Medical s banánovým konektorom od spoločnosti Lepu Medical je prenosné, vysoko výkonné elektrokardiografické zariadenie určené na synchrónne snímanie a zobrazovanie 9- alebo 12-zvodových EKG vĺn. Je ideálny pre dynamické klinické prostredie a umožňuje rýchle, presné a ľahko zdieľateľné vyšetrenie srdca.

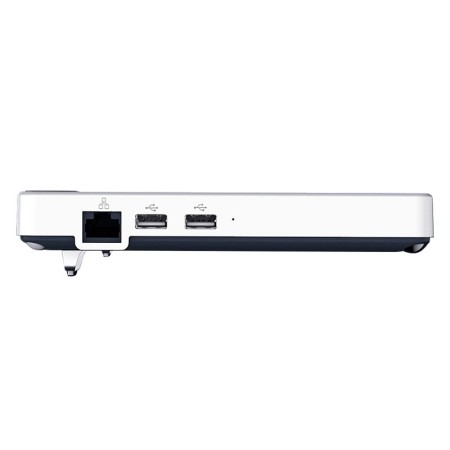

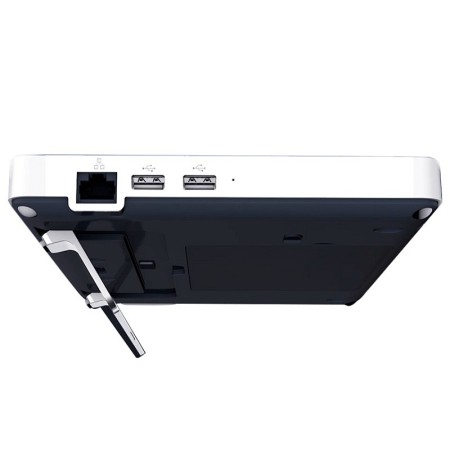

Je vybavený 7-palcovou farebnou dotykovou obrazovkou s vysokým rozlíšením a ponúka intuitívne rozhranie pre efektívnu správu údajov. Ukladanie, prezeranie, úprava a náhľad EKG kriviek je zjednodušené vďaka bezdrôtovému prenosu cez mobilnú sieť alebo WiFi. Údaje o pacientoch je možné exportovať aj na USB kľúč pomocou špeciálneho konektora.

Systém integruje interpretačný algoritmus Glasgow a podporuje štyri režimy vzorkovania: predvzorkovanie, v reálnom čase, periodické a spúšťacie. Zahŕňa pokročilé funkcie, ako napríklad:

• Automatická detekcia a označenie kardiostimulátora
• Samoanalýza RR, HRV, testov na drogy a režimu udalostí EKG
• Zmrazenie obrazu EKG krivky na obrazovke
• Virtuálna klávesnica a čítačka čiarových kódov na zadávanie údajov o pacientovi

Podporuje viacero formátov súborov: Carewell ECG, PDF, BMP, HL7, DICOM, SCP. Softvér je viacjazyčný (GB, FR, IT, ES, PT, DE, GR, PL).

Technické špecifikácie:

• EKG zvody: 9/12 synchrónne
• Rozlíšenie A/D prevodníka: 24 bitov
• Srdcová frekvencia: 30 – 300 úderov za minútu ±1
• Citlivosť: Automatická, 2,5/5/10/20/40 mm/mV (chyba < ±5 %)
• Rýchlosť tlače: 5, 6,25, 10, 12,5, 25, 50 mm/s (chyba < ±3 %)
• Vzorkovacia frekvencia: 32 000 vzoriek/s
• Filtre: AC (50–60 Hz), EMG (25–45 Hz), ADS (0,01–0,67 Hz), dolnopriepustný (75–300 Hz)
• Frekvenčná odozva: 0,01–350 Hz (+0,4–3,0 dB)
• Minimálny detekovateľný signál: 20 µVp-p

Elektrické údaje:

• Vnútorný šum: ≤ 12,5 µV
• Vstupná impedancia: ≥ 100 MΩ (10 Hz)
• Prúd vstupného obvodu: ≤ 10 nA
• Kalibračné napätie: 1 mV ±2 %
• Depolarizačné napätie: ±900 mV ±5%
• Potlačenie spoločného režimu: ≥ 140 dB (AC filter zapnutý), ≥ 120 dB (AC filter vypnutý)
• Kvantovanie amplitúdy: 0,95 µV/LSB
• Čas zotavenia po odľahčení: < 10 s

Fyzikálne vlastnosti:

• Displej: 7" farebný dotykový displej
• Rozmery: 19,7 x 11,2 x 2,6 cm
• Hmotnosť: 0,8 kg

Vybavenie zahrnuté:

• 1 IEC EKG kábel s banánkovou zástrčkou (Ø 4 mm)
• 6 prísavkových hrudných elektród pre dospelých (Ø 4 mm)
• 4 klipové elektródy pre končatiny (ruka/noha) dospelých
• 1 nabíjateľná lítiová batéria
• 1 napájací adaptér
• Viacjazyčný manuál (GB, IT; na požiadanie FR, ES, PT, DE, GR, PL)

Kombináciou prenosnosti, diagnostickej presnosti a pokročilej konektivity predstavuje NEO ECG S120 kompletné riešenie pre správu elektrokardiografie v nemocniciach, ambulantných aj domácich podmienkach.
