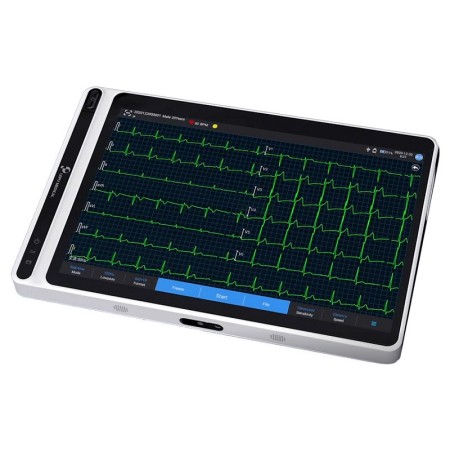

Das tragbare, leistungsstarke EKG-Tablet NEO ECG S120 12-Kanal Glasgow mit Bananenstecker von Lepu Medical dient der synchronen Erfassung und Darstellung von 9- oder 12-Kanal-EKG-Kurven. Es eignet sich ideal für dynamische klinische Umgebungen und ermöglicht eine schnelle, präzise und einfach teilbare Herzdiagnostik.

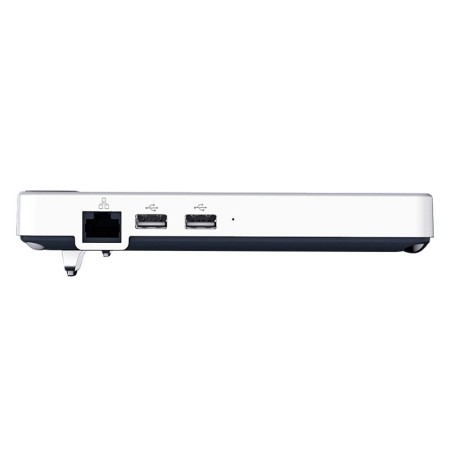

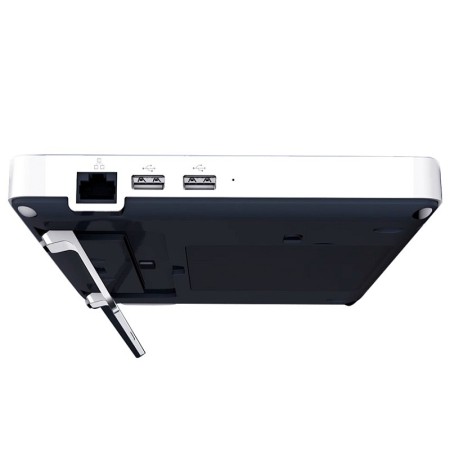

Ausgestattet mit einem hochauflösenden 7-Zoll-Farb-Touchscreen bietet es eine intuitive Benutzeroberfläche für effizientes Datenmanagement. Das Speichern, Überprüfen, Bearbeiten und Anzeigen von EKG-Kurven wird durch die drahtlose Übertragung über Mobilfunknetz oder WLAN vereinfacht. Patientendaten können zudem über einen speziellen Anschluss auf einen USB-Stick exportiert werden.

Das System integriert den Glasgow-Interpretationsalgorithmus und unterstützt vier Abtastmodi: Vorabtastung, Echtzeit, periodisch und Trigger. Es umfasst erweiterte Funktionen wie:

• Automatische Schrittmachererkennung und -markierung
• Selbstanalyse von RR, HRV, Drogentests und EKG-Ereignismodus
• Das EKG-Wellenformbild auf dem Bildschirm einfrieren
• Virtuelle Tastatur und Barcode-Lesegerät zur Patientendateneingabe

Unterstützt zahlreiche Dateiformate: Carewell ECG, PDF, BMP, HL7, DICOM, SCP. Die Software ist mehrsprachig (GB, FR, IT, ES, PT, DE, GR, PL).

Technische Spezifikationen:

• EKG-Ableitungen: 9/12 synchron
• A/D-Auflösung: 24 Bit
• Herzfrequenz: 30–300 Schläge/min ±1
• Empfindlichkeit: Auto, 2,5/5/10/20/40 mm/mV (Fehler < ±5 %)
• Druckgeschwindigkeit: 5, 6,25, 10, 12,5, 25, 50 mm/s (Fehler < ±3 %)
• Abtastrate: 32.000 Abtastungen/Sekunde
• Filter: Wechselstrom (50–60 Hz), EMG (25–45 Hz), ADS (0,01–0,67 Hz), Tiefpass (75–300 Hz)
• Frequenzgang: 0,01–350 Hz (+0,4–3,0 dB)
• Minimal detektierbares Signal: 20 µVp-p

Elektrische Daten:

• Internes Rauschen: ≤ 12,5 µV
• Eingangsimpedanz: ≥ 100 MΩ (10 Hz)
• Eingangsstrom: ≤ 10 nA
• Kalibrierspannung: 1 mV ±2%
• Depolarisationsspannung: ±900 mV ±5%
• Gleichtaktunterdrückung: ≥ 140 dB (AC-Filter eingeschaltet), ≥ 120 dB (AC-Filter ausgeschaltet)
• Amplitudenquantisierung: 0,95 µV/LSB
• Erholungszeit nach Entladung: < 10 s

Physikalische Eigenschaften:

• Display: 7-Zoll-Farb-Touchscreen
• Abmessungen: 19,7 x 11,2 x 2,6 cm
• Gewicht: 0,8 kg

Im Lieferumfang enthaltene Ausstattung:

• 1 IEC-EKG-Kabel mit Bananenstecker (Ø 4 mm)
• 6 Saugnapf-Brustelektroden für Erwachsene (Ø 4 mm)
• 4 Klemmelektroden für die Extremitäten (Arm/Bein) von Erwachsenen
• 1 wiederaufladbarer Lithium-Akku
• 1 Netzteil
• Mehrsprachiges Handbuch (GB, IT; auf Anfrage FR, ES, PT, DE, GR, PL)

Durch die Kombination von Portabilität, diagnostischer Genauigkeit und fortschrittlicher Konnektivität stellt das NEO ECG S120 eine Komplettlösung für die Elektrokardiographie im Krankenhaus, in der ambulanten Versorgung und zu Hause dar.
