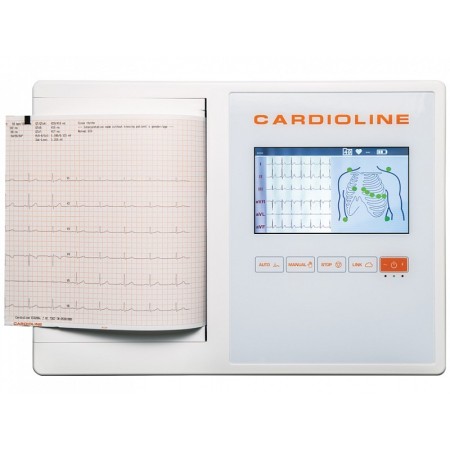

Elektrokardiograf CARDIOLINE ECG200L so softvérom EasyAPP a interpretáciou údajov z Glasgowu

ECG200L je prenosný, plne diagnostický 12-zvodový elektrokardiograf, ktorý zobrazuje, získava, tlačí a ukladá EKG záznamy pre dospelých aj deti spolu s ich meraniami.

EKG200L je vybavený praktickým 7-palcovým farebným dotykovým displejom, z ktorého je možné jednoducho ovládať všetky operácie. Intuitívne používateľské rozhranie prevedie používateľa rôznymi krokmi potrebnými na získanie elektrokardiogramu. Rôzne správy na displeji informujú používateľa o prebiehajúcich operáciách a vizuálne ho varujú v prípade chýb (napríklad v prípade odpojenia elektród).

Prístroj je vybavený USB portom na export EKG uložených v pamäti zariadenia. Dodáva sa tiež s algoritmom interpretácie 12-zvodového pokojového EKG podľa Glasgowa so špecifickými kritériami pre vek, pohlavie a rasu. Ak je táto možnosť povolená, algoritmus poskytuje kompletnú interpretáciu EKG v skrátenom alebo dlhom formáte, vrátane neonatálnej a pediatrickej interpretácie a rozpoznania akútneho infarktu myokardu s eleváciou ST segmentu.

Dodáva sa so softvérom Easy App na archiváciu a správu pokojových EKG testov. Umožňuje tiež ukladať súbory vo formáte PDF.

Akvizícia EKG
- Odvodenia: 12
- Pacientov kábel: štandardný 15D 10-žilový
- CMRR > 100 dB
- A/D prevodník: 16 bit, 32000 vzoriek/sekundu/kanál
- Vzorkovacia frekvencia vstupného stupňa: 32000 vzoriek/sekundu/kanál
- Vzorkovacia frekvencia pre analýzu signálu: 500 vzoriek/sekundu/kanál
- Šírka pásma: Výkon zodpovedá 0,05 – 150 Hz
- Rozpoznanie kardiostimulátora: Rozpoznanie hardvéru spojené s digitálnym konvolučným filtrom
- Režimy snímania: automatický (12 zvodov), manuálny (3/6/12 zvodov), statický (12 zvodov)
- Konfigurácia zvodov: štandardná, Cabrera

Spracovanie
- Rozpoznanie zlyhania zvodov: nezávislé od všetkých zvodov
- Rozsah tepovej frekvencie: 30 - 300 úderov za minútu
- Filtre: digitálny, lineárna fáza, diagnostický hornopriepustný filter; digitálny adaptívny filter striedavého rušenia (50/60 Hz); 25/40 Hz digitálny dolnopriepustný filter (pre tlač)
- EKG merania: srdcová frekvencia (HR), priemerný RR, PR interval, trvanie QRS, QT a QTc intervaly, QTc Bazett interval, maximálne R a S, Sokolow-Lyonov index, PRT os
- Interpretácia EKG: Glasgow
- Pamäť: 50 EKG
- Exportné formáty: SCP a PDF
- Pripojenie: USB

Displej
- Typ: 7" TFT podsvietený farebný LCD displej s kapacitným dotykovým panelom
- Rozlíšenie: 800x480
- Zobrazené údaje: 3/6/12 potenciálnych zákazníkov v reálnom čase
- Formáty zobrazenia: 12x1, 6x2, 6x1, 3x1

Klávesnica
- Typ: Dotyková obrazovka s vyhradenými funkčnými klávesmi
- Vyhradené tlačidlá: AUTO, MANUAL, STOP, LINK

Tlačiareň
- Technológia: 216 mm termálna hlava
- Rozlíšenie: 8 bodov/mm
- Typ papiera: 210 mm x 30 m
- Citlivosť/zisk: 5, 10, 20 mm/mV
- Automatická rýchlosť tlače: 5, 10, 25, 50 mm/s
- Automatická tlač: 3, 3+1, 6, 6+6, 12 kanálov; štandardný alebo Cabrera; 10 sekúnd + 10 sekúnd
- Rýchlosť manuálnej tlače: 5, 10, 25, 50 mm/s
- Manuálna tlač: 3/6/12 kanálov; štandardný alebo Cabrera
- Rytmická tlač: 1 minúta 3 zvody, 3 minúty 1 zvod Trendy srdcovej frekvencie, štatistiky srdcovej frekvencie
- Formáty tlače: 12x1, 6x2, 3x4, 3x4+1, 3x4+3

Strava:
- Napájanie: Interný sieťový zdroj napájania a interná nabíjateľná batéria
- Vstupné napätie: 100 – 240 V striedavého prúdu
- Vstupný prúd: 1,5 - 0,75 A
- Vstupná frekvencia: 50/60 Hz
- Trieda ochrany: I
- Typ batérie: NiMH
- Výdrž batérie: viac ako 500 EKG - viac ako 6 hodín
- Čas nabíjania: 4 hodiny až do 85 % celkovej kapacity

Rozmery a hmotnosť:
- Rozmery: 413 x 295 x 60 mm
- Hmotnosť: 4,17 kg

- Používateľská príručka
- Tlmočenie v Glasgowe
- 10-žilový IEC kábel pre pacienta
- 120 elektród
- Jednoduchý softvér aplikácie
- 1 balenie papiera so Z-skladaním 210 x 295 mm, 180 listov
- 24-mesačná záruka
