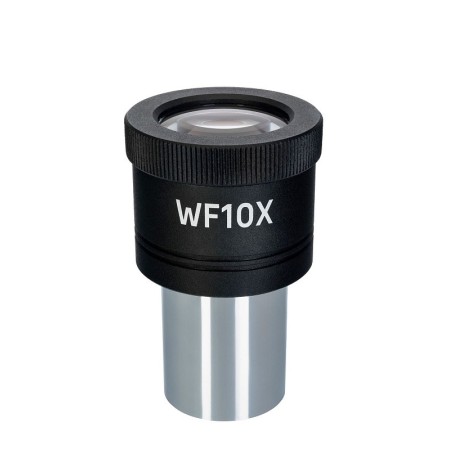

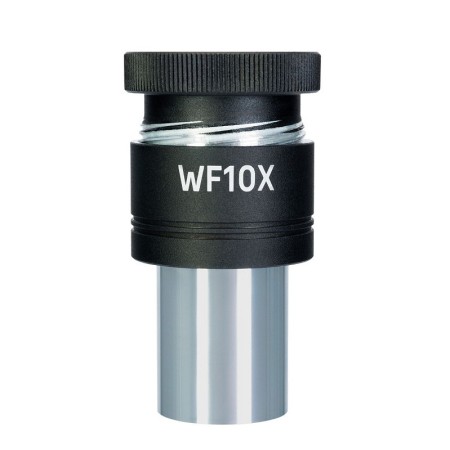

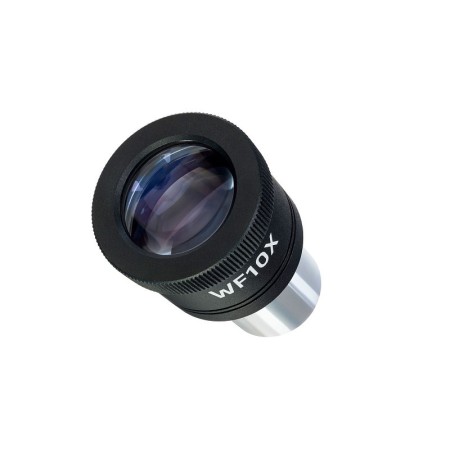

Okular E10S o powiększeniu 10x posiada podziałkę w płaszczyźnie przysłony polowej. Pełni funkcję zwykłego okularu o 10-krotnym powiększeniu, a także jest w stanie mierzyć wielkość obiektów lub ich elementów. Skala jest oznaczona w milimetrach i centymetrach. Aby dokonać pomiaru, musisz najpierw skalibrować okular dla każdego obiektywu, którego chcesz użyć. Okular E10S mieści się w tubusie o średnicy 23,2 mm.

Wzorcowanie

Do przeprowadzenia kalibracji potrzebny jest szkiełko kalibracyjne z podziałką skali 0,01 mm. Umieść szkiełko na stoliku i skieruj mikroskop na skalę. Następnie należy obrócić okular w tubusie, aż podziały skali suwaka i okularu będą do siebie równoległe. Na koniec dokonaj obliczeń.

Kalkulacja

Musisz obliczyć stosunek podziałów na skali okularu do szkiełka kalibracyjnego (mikrometr stacjonarny): ile podziałek skali okularu mieści się w skali szkiełka (dla obiektywów o małym powiększeniu) lub ile podziałek na szkiełku mieści się w skali okularu (dla obiektywów o średnim lub dużym powiększeniu). Następnie użyj wzoru:
E=TL/A, gdzie:
E to podziałka skali okularu
T jest podziałką skali mikrometrycznej stolika oznaczoną na mikrometrze stolika (0,01 mm)
L jest liczbą wartości na mikrometrze stolika
A to liczba wartości na skali okularu.

Zapisz liczbę uzyskaną z obliczeń dla każdego celu.
Wielkość próbek oblicza się w następujący sposób: konieczne jest określenie, ile podziałek zajmuje próbka na skali okularu. Pomnóż tę liczbę przez wynik formuły każdego celu. Liczba ta będzie odzwierciedlać wartość liniową próbki.

Zgodność:

• Mikroskop biologiczny MAGUS Bio 230B
• Mikroskop biologiczny MAGUS Bio 230BL
• Mikroskop biologiczny MAGUS Bio 230T
• Mikroskop biologiczny MAGUS Bio 230TL
• Mikroskop polaryzacyjny MAGUS Pol 850
