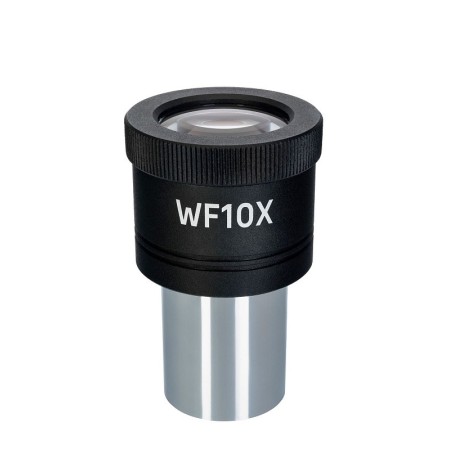

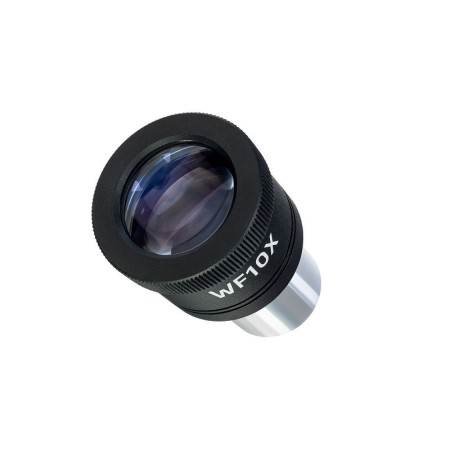

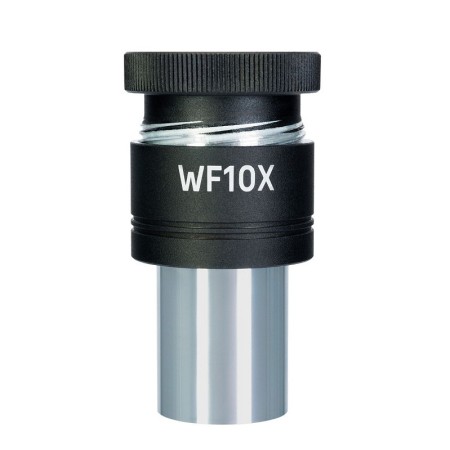

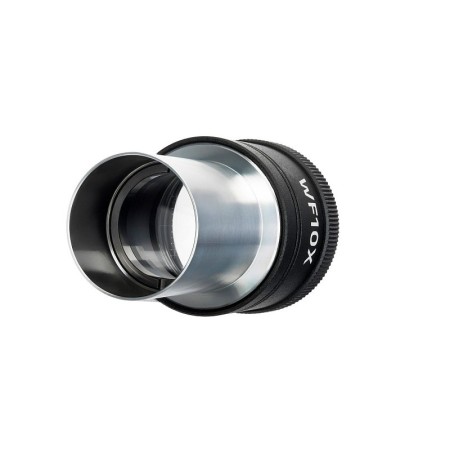

Okulár E10S s 10násobným zvětšením má v rovině clony zorného pole odstupňovanou stupnici. Funguje jako běžný okulár s 10násobným zvětšením a je také schopen měřit velikost objektů nebo souvisejících prvků. Stupnice je vyznačena v milimetrech a centimetrech. Pro měření musíte nejprve zkalibrovat okulár pro každý objektiv, který chcete použít. Okulár E10S se vejde do tubusu 23,2 mm.

Kalibrace

K provedení kalibrace budete potřebovat kalibrační sklíčko s dílkem stupnice 0,01 mm. Umístěte sklíčko na stolek a namiřte mikroskop na stupnici. Poté otáčejte okulárem v tubusu, dokud nejsou dílky stupnice diapozitivu a okuláru vzájemně rovnoběžné. Nakonec proveďte výpočet.

Výpočet

Je nutné vypočítat vztah dílků na stupnici okuláru a kalibračního sklíčka (stolního mikrometru): kolik dílků stupnice okuláru se vejde do měřítka sklíčka (u objektivů s malým zvětšením) nebo kolik dílků na diapozitivu se vejde do stupnice okuláru (pro objektivy se středním nebo velkým zvětšením). Pak použijte vzorec:
E=TL/A, kde:
E je dílek stupnice okuláru
T je dílek stupnice stolového mikrometru vyznačeného na stolním mikrometru (0,01 mm)
L je počet hodnot na stolním mikrometru
A je počet hodnot stupnice okuláru.

Zaznamenejte si číslo, které získáte z výpočtů pro každý cíl.
Velikost vzorků se vypočítá následovně: je nutné určit, kolik dílků zabírá vzorek na stupnici okuláru. Vynásobte toto číslo výsledkem získaným ze vzorce každého cíle. Toto číslo bude odrážet lineární hodnotu vzorku.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 230B
• Biologický mikroskop MAGUS Bio 230BL
• Biologický mikroskop MAGUS Bio 230T
• Biologický mikroskop MAGUS Bio 230TL
• Polarizační mikroskop MAGUS Pol 850
