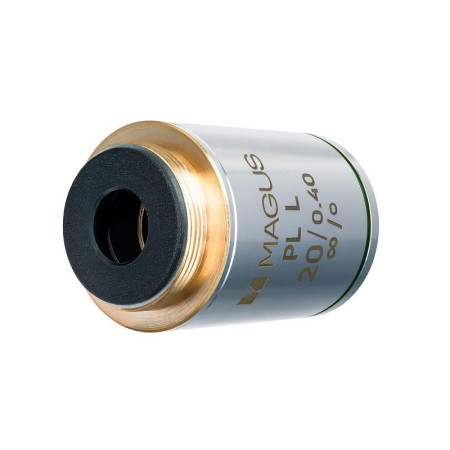

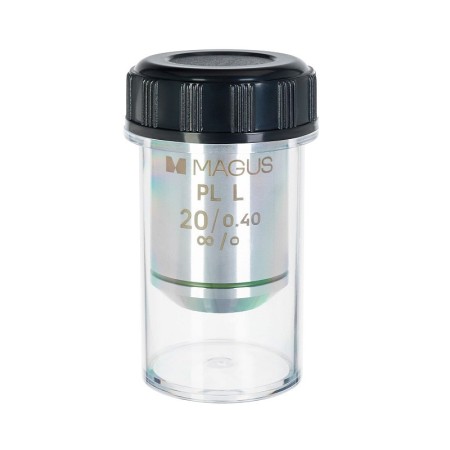

Objectief met een vergroting van 20x voor een metallurgische microscoop. Optimaal voor gebruik met oculairs met een vergroting van 10x tot 20x. De nuttige vergroting van een microscoop met dit objectief ligt in het bereik van 200–400x; de maximale resolutie is 0,69 µm.

De planachromatische optiek corrigeert de veldkromming van 90% en produceert een helder, onvervormd beeld over bijna het gehele gezichtsveld. Het wordt aanbevolen het objectief te combineren met oculairs met een breed gezichtsveld: 22 mm. De combinatie met een oculair van 10x/22 mm levert een gezichtsveld met een diameter van 1,1 mm op. De chromatische aberratie is gecorrigeerd voor rood en blauw, en de sferische aberratie is gecorrigeerd voor groen.

Een metallurgisch objectief vereist gebruik met een dekglas. Het te bestuderen object kan een oppervlak hebben met grote hoogteverschillen; met een standaardpositie van het objectief bestaat het risico dat het objectief of het preparaat beschadigd raakt. Daarom heeft het objectief voor de metallurgische microscoop MAGUS 20 PLL een grotere werkafstand dan standaard, namelijk 8,8 mm.

Het objectief is compatibel met microscopen die voor oneindig gecorrigeerde optiek zijn ontworpen. De parfocale afstand bedraagt 45 mm.

Compatibiliteit:

• Metallurgische microscoop MAGUS Metal 600
• Metallurgische microscoop MAGUS Metal 630
• Metallurgische microscoop MAGUS Metal 650
• Omgekeerde metallurgische microscoop MAGUS Metal V700
