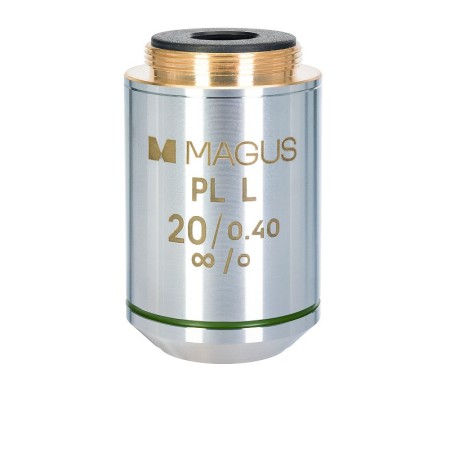

Objektiv mit 20-facher Vergrößerung für ein metallurgisches Mikroskop. Es eignet sich optimal für die Arbeit mit Okularen mit Vergrößerungen von 10x bis 20x. Die sinnvolle Vergrößerung eines Mikroskops mit diesem Objektiv liegt im Bereich von 200–400x; seine maximale Auflösung beträgt 0,69 µm.

Die planachromatische Optik korrigiert die Bildfeldwölbung von 90% und erzeugt über nahezu das gesamte Sehfeld ein klares, unverzerrtes Bild. Es wird empfohlen, das Objektiv mit Okularen mit großem Sehfeld zu kombinieren: 22 mm. Die Kombination mit einem 10x-Okular mit 22 mm ergibt ein Sehfeld mit einem Durchmesser von 1,1 mm. Die chromatische Aberration wurde für Rot und Blau korrigiert, die sphärische Aberration für Grün.

Ein metallurgisches Objektiv erfordert den Betrieb mit einem Deckglas. Das Untersuchungsobjekt kann eine Beschaffenheit mit großen Höhenunterschieden aufweisen; bei einer standardmäßigen Objektivposition besteht die Gefahr, dass das Objektiv oder die Probe beschädigt wird. Daher hat das metallurgische Mikroskopobjektiv MAGUS 20 PLL einen größeren als den standardmäßigen Arbeitsabstand von 8,8 mm.

Das Objektiv ist mit Mikroskopen mit Unendlichkorrektur kompatibel. Seine parfokale Distanz beträgt 45 mm.

Kompatibilität:

• Metallurgisches Mikroskop MAGUS Metal 600
• Metallurgisches Mikroskop MAGUS Metal 630
• Metallurgisches Mikroskop MAGUS Metal 650
• Inverses metallurgisches Mikroskop MAGUS Metal V700
