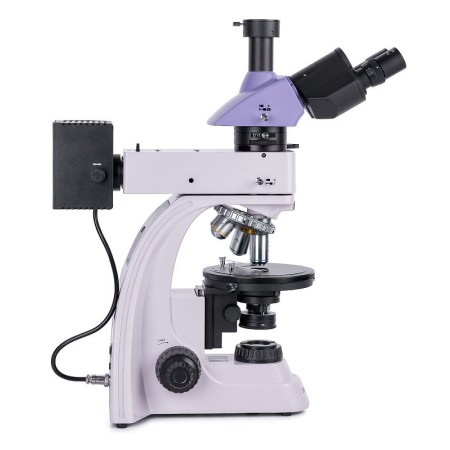

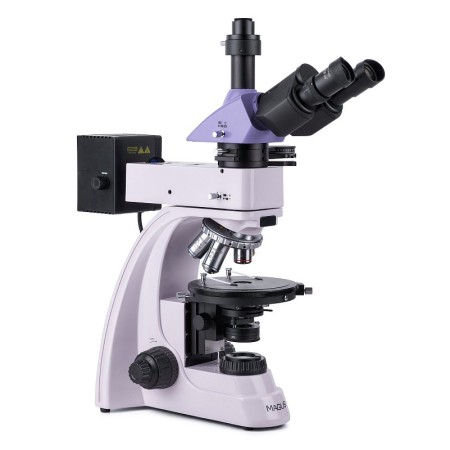

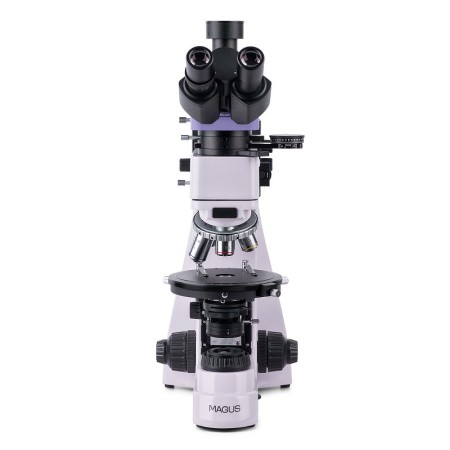

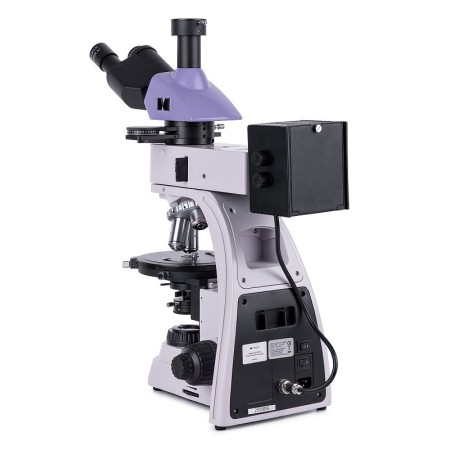

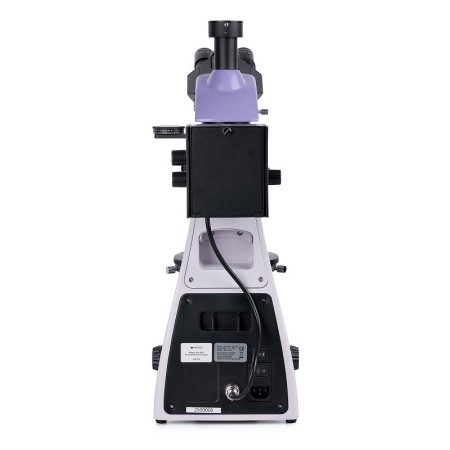

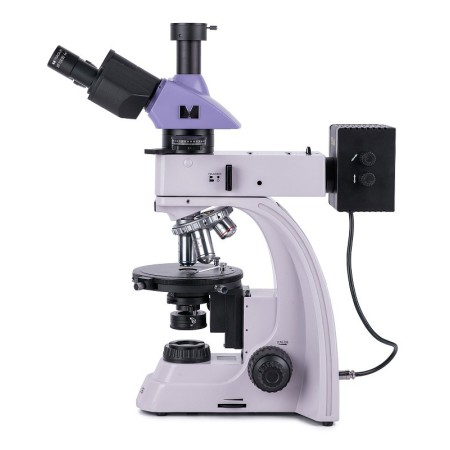

De polariserende microscoop MAGUS Pol 850 is ontworpen voor gebruik met doorvallend en gereflecteerd licht. Beschikbare onderzoeksmethoden: polarisatie en helderveld. De microscoop wordt gebruikt om anorganische, geologische en anisotrope polymeerobjecten te bestuderen, evenals gepolijste, ondoorzichtige preparaten met een dikte tot 15 mm en één gepolijste zijde. De microscoop is perfect voor een breed scala aan professionele taken op het gebied van geneeskunde, forensische geneeskunde, mineralogie, kristallografie en petrografie.

Microscoop in gebruik »

Optiek

De optiek van de microscoop is oneindig gecorrigeerd en vrij van interne spanningen. Het door de lens gevormde beeld is echt, vrij van reflecties, contrastrijk en gedetailleerd. De lens is geïnstalleerd in een revolver met sleuven die gecentreerd zijn ten opzichte van de optische as. Er zijn vijf sleuven, waarvan er vier zijn voorzien van objectieven; er kan een extra objectief worden geïnstalleerd voor een extra vergroting binnen het vergrotingsbereik van de microscoop. De objectieven zijn ontworpen voor gebruik met preparaten zonder dekglaasjes.

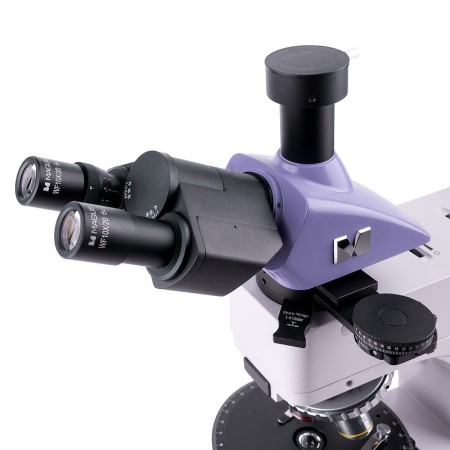

Met de trinoculaire kop kan een digitale camera (niet inbegrepen) in de trinoculaire buis worden geïnstalleerd. De lichtverdeling is 100:0 of 0:100, oftewel al het licht gaat naar de camera of naar de oculairbuizen. De linker oculairbuis is voorzien van een dioptrie-instelring: deze wordt gedraaid om het verschil in zicht tussen de ogen te compenseren en het scherpst mogelijke beeld van het preparaat te verkrijgen.

Verlichting

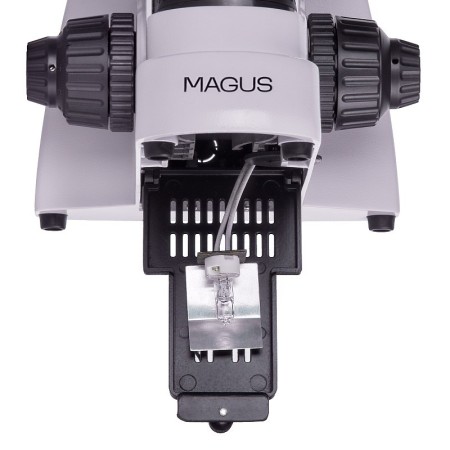

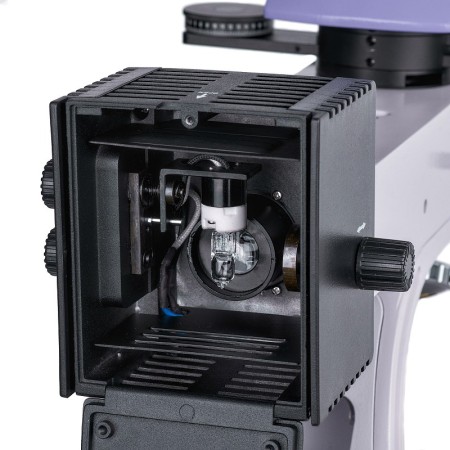

Voor doorvallend en gereflecteerd licht worden halogeenlampen van 30 W gebruikt. Hun helderheid is voldoende om met elk objectief een duidelijk leesbaar beeld te verkrijgen, en het ‘warme’ emissiespectrum is comfortabel bij langdurig gebruik. Met de instelling van Köhler-verlichting wordt een hogere resolutie bereikt en worden artefacten in het gezichtsveld en verduistering aan de randen verwijderd. Lichtfilters worden gebruikt om de kleurweergave nauwkeurig af te stellen bij gebruik van gereflecteerd licht.

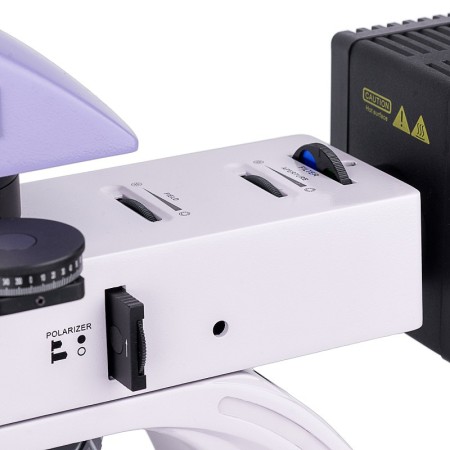

Polarisatie is beschikbaar voor zowel doorvallend als gereflecteerd licht. Om waarnemingen met gepolariseerd licht te beginnen, wordt een analysator in het optische pad geplaatst. Vervolgens wordt de relatieve positie van de analysator en de polarisator veranderd door ze te draaien, waardoor ook de polarisatiehoek verandert. Het contrast van objecten wordt verhoogd met behulp van compensatoren die in een speciale houder in de tussenbuis zijn geplaatst. In dezelfde houder bevindt zich ook een Bertrand-lens, die wordt gebruikt voor conoscopisch onderzoek.

Tafel en scherpstelmechanisme

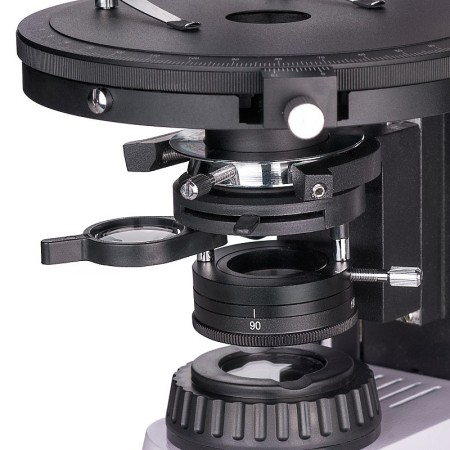

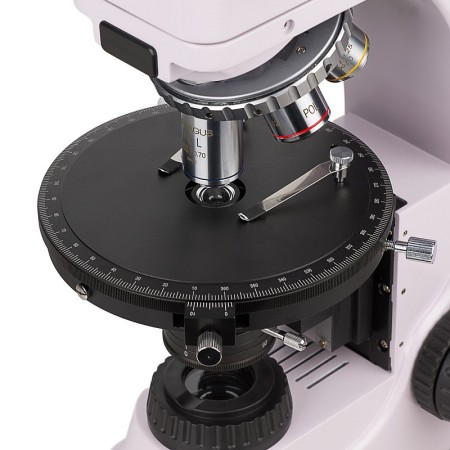

De microscoop heeft een draaibare tafel: door deze te draaien verandert de manier waarop het preparaat licht breekt bij gepolariseerd licht. De tafel is voorzien van een schaalverdeling waarmee de draaihoek kan worden bepaald met een nauwkeurigheid tot 0,1°. Voor het helderste en scherpste beeld kan de tafel worden gecentreerd ten opzichte van de optische as van de microscoop.

De knoppen voor grof- en fijnscherpstelling bevinden zich onderaan het statief, zodat de gebruiker ontspannen kan zitten met de handen op de tafel. De grofregeling kan worden afgesteld en er is ook een vergrendeling voor de grofstelling. De fijnscherpstelling zorgt voor een soepele beweging van het preparaat.

Accessoires

Gebruik accessoires uit de MAGUS-lijn om de microscoop optimaal te benutten: oculairs, objectieven, kalibratiepreparaten, digitale camera’s enz.

Belangrijkste kenmerken:

• Voor gebruik met doorvallend, gepolariseerd gereflecteerd en natuurlijk licht
• Trinoculaire kop met buis voor digitale camera; lichtverdeling van 100:0 of 0:100
• Spanningsvrije planachromatische objectieven voor scherpe beelden zonder artefacten en valse interne reflecties
• Halogeenverlichting van het werkgebied, een voor de ogen comfortabel kleurenspectrum; lampvermogen 30 W
• Draaibare tafel, polarisator en analysator met markeringen voor de draaihoek, Bertrand-lens en compensatoren
• De sleuven van de revolver en de tafel zijn gecentreerd ten opzichte van de optische as van de microscoop
• Compatibel met extra accessoires

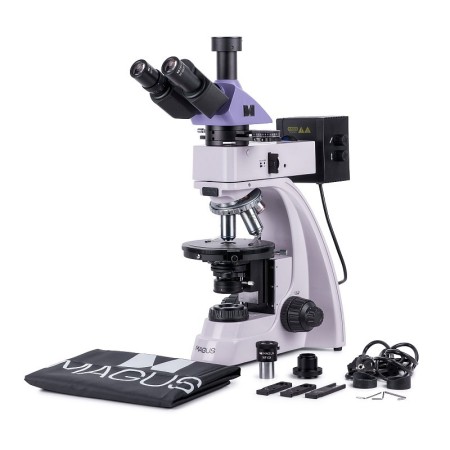

De verpakking bevat:

• Voet met voedingsingang, lichtbron voor doorvallend licht en condensor, scherpstelmechanisme, tafel en revolver
• Verlichting voor waarnemingen met gereflecteerd licht, met lamphouder
• Trinoculaire kop
• Tussenbuis met Bertrand-lens, analysator en houder voor compensator

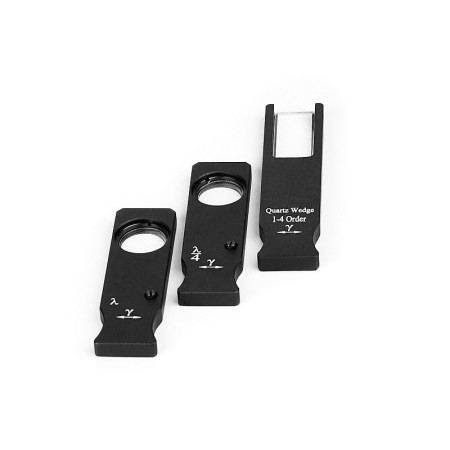

• Compensatoren: λ-compensator, λ/4-compensator, kwartsklin
• Oneindig gecorrigeerd planachromatisch objectief: PL 5x/0,12 WD 26,1 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 10x/0,25 WD 5,0 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 40x/0,6 (met veermechanisme) WD 3,98 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 60x/0,7 (met veermechanisme) WD 2,03 mm
• Oculair 10x/20 mm (2 stuks)
• Oculair 10x/20 mm met schaalverdeling. Schaalwaarde: 0,1 mm
• C-mountadapter 1x
• Inbussleutel
• Voedingskabel
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 16x/11 mm (2 stuks)
• Oculair 20x/11 mm (2 stuks)
• Oneindig gecorrigeerd planachromatisch objectief: PL 2,5x/0,07 WD 11 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 50x/0,7 (met veermechanisme) WD 3,67 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 80x/0,8 (met veermechanisme) WD 1,25 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL 100x/0,85 (met veermechanisme) WD 0,4 mm
• Mechanische tafel
• Digitale camera
• Kalibratiepreparaat
