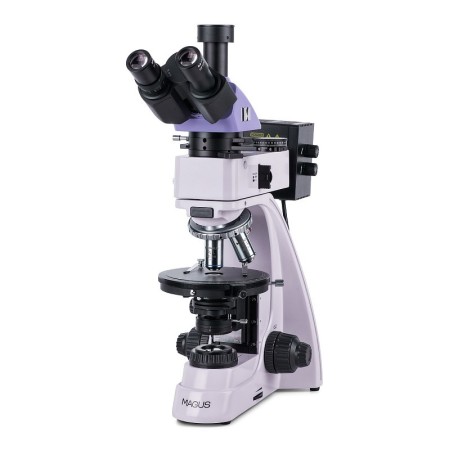

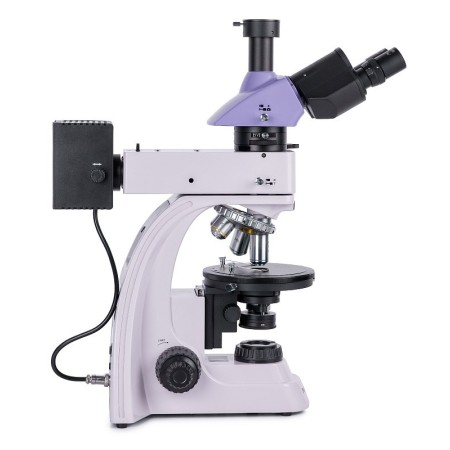

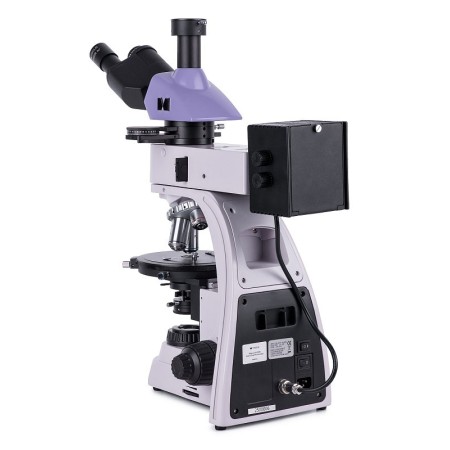

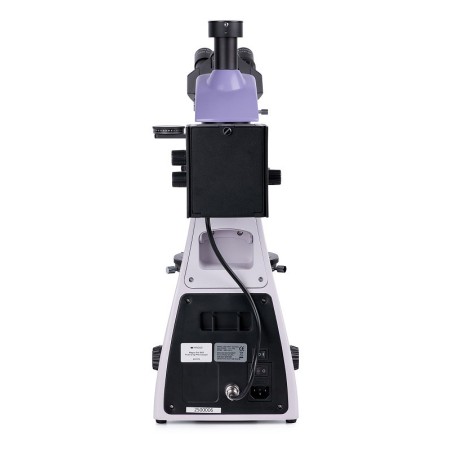

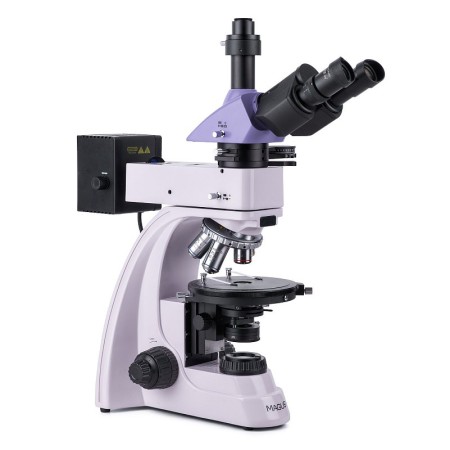

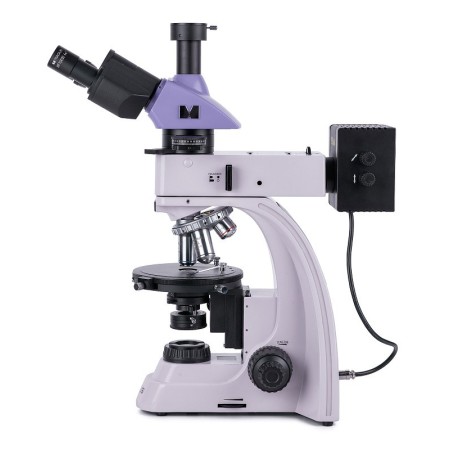

Le microscope polarisant MAGUS Pol 850 est conçu pour fonctionner en lumière transmise et réfléchie. Méthodes d’observation disponibles : polarisation et champ clair. Le microscope est utilisé pour étudier des objets abiologiques, géologiques et polymères anisotropes, ainsi que des sections polies opaques d’une épaisseur maximale de 15 mm ayant une face polie. Ce microscope est parfaitement adapté à une grande variété de tâches pour les professionnels de la médecine, de la médecine légale, de la minéralogie, de la cristallographie ou de la pétrographie.

Microscope en cours d’utilisation »

Optique

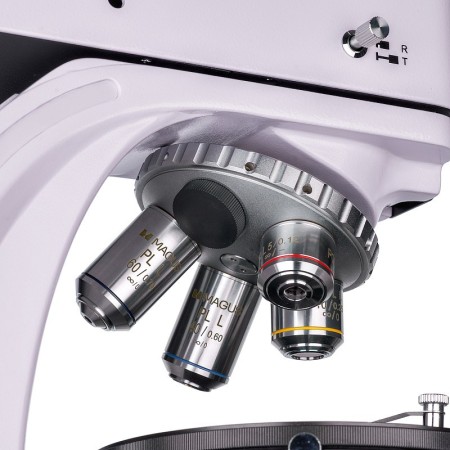

L’optique du microscope est corrigée à l’infini et exempte de tensions internes. L’image formée par l’objectif est réelle, sans reflets, très contrastée et détaillée. L’objectif est installé sur un revolver porte-objectifs comportant des logements centrés sur l’axe optique. Il comporte cinq logements et est livré avec quatre objectifs ; un objectif supplémentaire peut être installé pour obtenir un grossissement additionnel dans la plage de grossissement du microscope. Les objectifs sont conçus pour être utilisés avec des échantillons sans lamelle couvre-objet.

La tête trinoculaire permet d’installer un appareil photo numérique (non fourni) sur le tube trinoculaire. La répartition de la lumière est de 100:0 ou 0:100, c’est-à-dire que toute la lumière est dirigée vers l’appareil photo ou vers les tubes porte-oculaires. Le tube porte-oculaire gauche est doté d’une bague de réglage dioptrique : elle se tourne pour compenser la différence de vision entre les yeux et obtenir l’image de l’échantillon la plus nette possible.

Éclairage

Des lampes halogènes de 30 W sont utilisées pour l’éclairage en lumière transmise et réfléchie. Leur luminosité est suffisante pour obtenir une image clairement lisible avec chaque objectif, et leur spectre d’émission « chaud » est agréable lors d’une utilisation prolongée. Le réglage de l’éclairage de Köhler améliore la résolution et élimine les artefacts dans le champ de vision ainsi que l’assombrissement des bords. Des filtres optiques permettent d’ajuster précisément le rendu des couleurs lors du travail en lumière réfléchie.

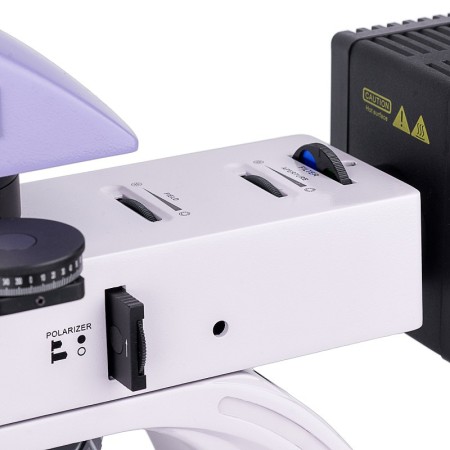

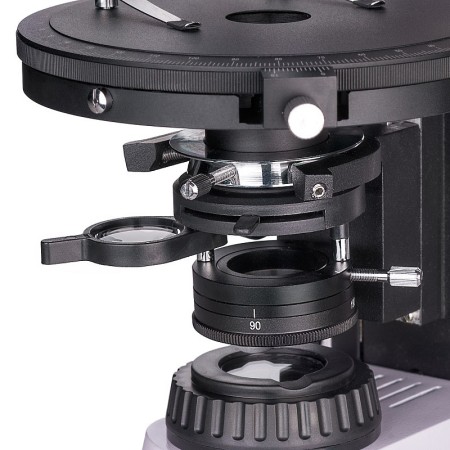

La polarisation est disponible en lumière transmise comme en lumière réfléchie. Pour commencer les observations en lumière polarisée, un analyseur est introduit dans le trajet optique. Ensuite, la position relative de l’analyseur et du polariseur est modifiée en les faisant tourner, ce qui change également l’angle de polarisation. Le contraste des objets est augmenté à l’aide de compensateurs installés dans un logement spécial du tube intermédiaire. Ce même accessoire contient également une lentille de Bertrand, utilisée pour les examens conoscopiques.

Platine et mécanisme de mise au point

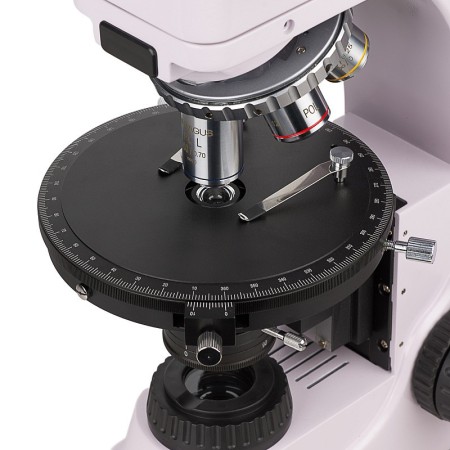

Le microscope est doté d’une platine rotative : en la faisant tourner, on modifie la manière dont l’échantillon réfracte la lumière polarisée. La platine comporte une graduation permettant de déterminer l’angle de rotation avec une précision de 0,1°. Pour obtenir l’image la plus lumineuse et la plus nette, la platine peut être centrée sur l’axe optique du microscope.

Les boutons de mise au point grossière et fine se trouvent en bas du statif, ce qui permet à l’utilisateur d’adopter une position détendue, les mains posées sur la table. La tension de la mise au point grossière est réglable et celle-ci comporte également un verrouillage. La mise au point fine assure un déplacement fluide de l’échantillon.

Accessoires

Pour tirer le meilleur parti du microscope, utilisez les accessoires de la gamme MAGUS : oculaires, objectifs, lames de calibration, appareils photo numériques, etc.

Caractéristiques principales :

• Pour travailler en lumière transmise, en lumière réfléchie polarisée et en lumière naturelle
• Tête trinoculaire avec tube pour appareil photo numérique ; répartition de la lumière de 100:0 ou 0:100
• Objectifs plan achromatiques sans tension, pour des images nettes, sans artefacts ni fausses réflexions internes
• Éclairage halogène de la zone de travail, avec un spectre de couleurs agréable pour les yeux ; puissance de la lampe : 30 W
• Platine rotative, polariseur et analyseur avec repères d’angle de rotation, lentille de Bertrand et compensateurs
• Les logements du revolver et la platine sont centrés sur l’axe optique du microscope
• Compatible avec des accessoires supplémentaires

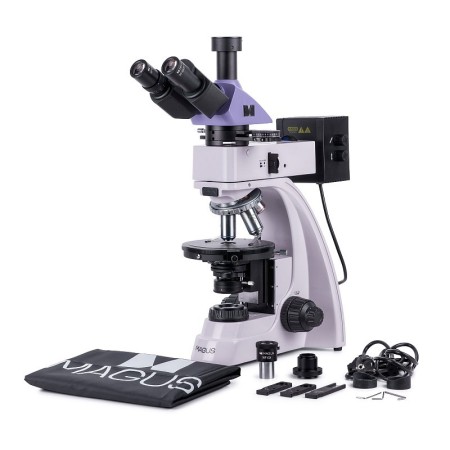

Contenu de l’emballage :

• Base avec prise d’alimentation, source lumineuse pour l’éclairage en lumière transmise et condenseur, mécanisme de mise au point, platine et revolver porte-objectifs
• Éclairage pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Tube intermédiaire avec lentille de Bertrand, analyseur et logement pour compensateur
• Compensateurs : compensateur λ, compensateur λ/4, coin de quartz
• Objectif plan achromatique infini : PL 5x/0,12 WD 26,1 mm
• Objectif plan achromatique infini : PL 10x/0,25 WD 5,0 mm
• Objectif plan achromatique infini : PL 40x/0,6 (avec mécanisme à ressort) WD 3,98 mm
• Objectif plan achromatique infini : PL 60x/0,7 (avec mécanisme à ressort) WD 2,03 mm
• Oculaire 10x/20 mm (2 pièces)
• Oculaire 10x/20 mm avec échelle graduée. Valeur de graduation : 0,1 mm
• Adaptateur à monture C 1x
• Clé hexagonale
• Câble d’alimentation
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 16x/11 mm (2 pièces)
• Oculaire 20x/11 mm (2 pièces)
• Objectif plan achromatique infini : PL 2,5x/0,07 WD 11 mm
• Objectif plan achromatique infini : PL 50x/0,7 (avec mécanisme à ressort) WD 3,67 mm
• Objectif plan achromatique infini : PL 80x/0,8 (avec mécanisme à ressort) WD 1,25 mm
• Objectif plan achromatique infini : PL 100x/0,85 (avec mécanisme à ressort) WD 0,4 mm
• Platine mécanique
• Appareil photo numérique
• Lame de calibration
