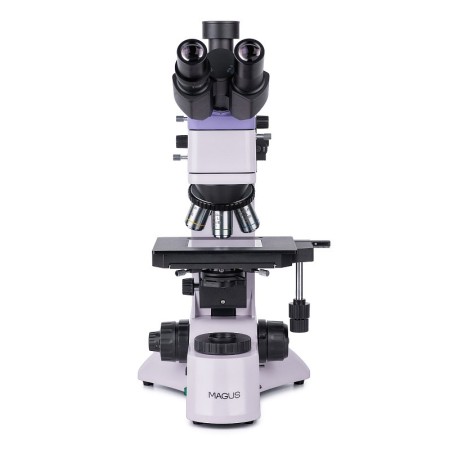

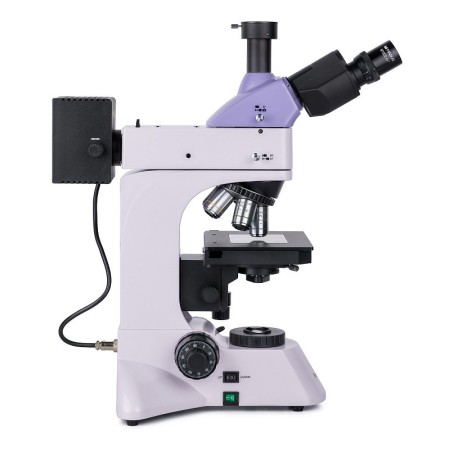

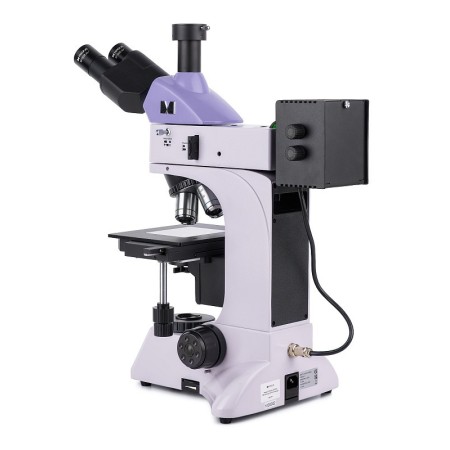

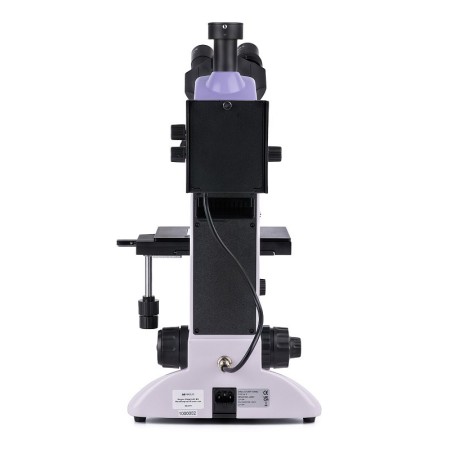

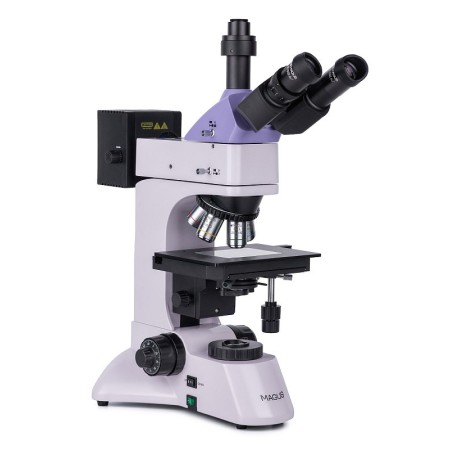

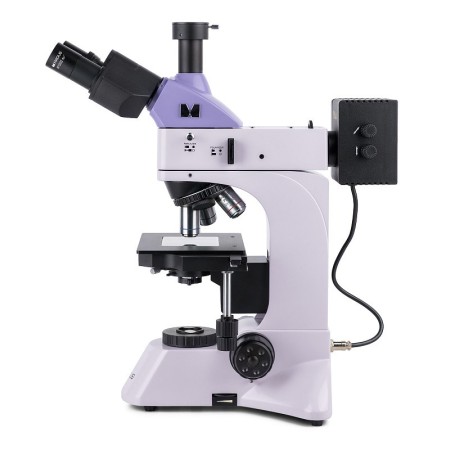

Metallografische microscoop MAGUS Metal 600 BD

Prijs: € 5.524,95
Inclusief belasting

De metallografische microscoop MAGUS Metal 600 BD is ontworpen voor het bestuderen van objecten met gereflecteerd licht, met behulp van microscopietechnieken voor helderveld, donkerveld en polarisatie. De microscoop wordt gebruikt voor het onderzoeken van metaal- en halfgeleidermonsters, evenals andere gepolijste, vlakke monsters met een hoge reflectiviteit. Met de doorvallend-lichttechniek kunnen doorschijnende monsters worden onderzocht, zoals dunne films en deeltjes die op filters zijn vastgehouden. De microscoop kan worden gebruikt in de werktuigbouwkunde en metallurgie, in technische en kwaliteitscontrolelaboratoria en aan technische hogescholen.

Beschikbaarheid Verzending binnen 3-7 dagen.
Noleggialo a € 96,41 + IVA / mese per 60 mesi con Maggiori informazioni ›
Code SGLV82897 Merk MAGUS EAN 5905555018294

De metallografische microscoop MAGUS Metal 600 BD is ontworpen voor het bestuderen van objecten met gereflecteerd licht, met behulp van microscopietechnieken voor helderveld, donkerveld en polarisatie. De microscoop wordt gebruikt voor het onderzoeken van metaal- en halfgeleidermonsters, evenals andere gepolijste, vlakke monsters met een hoge reflectiviteit. Met de doorvallend-lichttechniek kunnen doorschijnende monsters worden onderzocht, zoals dunne films en deeltjes die op filters zijn vastgehouden. De microscoop kan worden gebruikt in de werktuigbouwkunde en metallurgie, in technische en kwaliteitscontrolelaboratoria en aan technische hogescholen.

Microscoop in gebruik »

Optiek

De trinoculaire kop is voorzien van een trinoculaire buis voor het plaatsen van een digitale camera. De straalsplitser leidt het licht naar de camera, in twee standen: 100:0 en 0:100. De lichtbundel bereikt het oculair of de trinoculaire buis. Dioptrie-instelring op het linkeroculair.

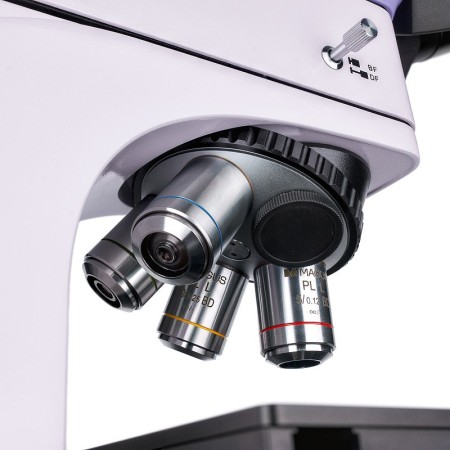

De vergroting van de microscoop in de basisconfiguratie is 50–400x. Eventuele extra objectieven en oculairs vergroten het vergrotingsbereik. De microscoop gebruikt planachromatische objectieven met een lange werkafstand, geschikt voor helderveld- en donkerveldmicroscopietechnieken. De revolver met objectiefhouders heeft vijf sleuven voor het monteren van objectieven. Vier objectieven zijn inbegrepen en één is optioneel. De revolver is naar de binnenkant van het instrument gericht, zodat de gebruiker kan zien welk objectief in de optische baan is geplaatst.

Verlichting

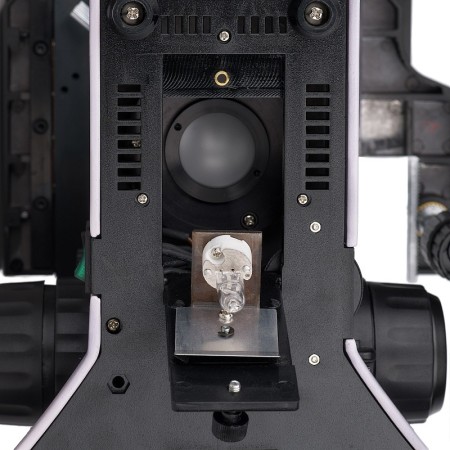

De verlichting maakt gebruik van halogeenlampen met warm licht, die de ogen tijdens langdurige observaties niet vermoeien. De doorvallend-lichtilluminator heeft een vermogen van 30 W en de gereflecteerd-lichtilluminator van 50 W, wat comfortabele observatie met donkerveldmicroscopie mogelijk maakt.

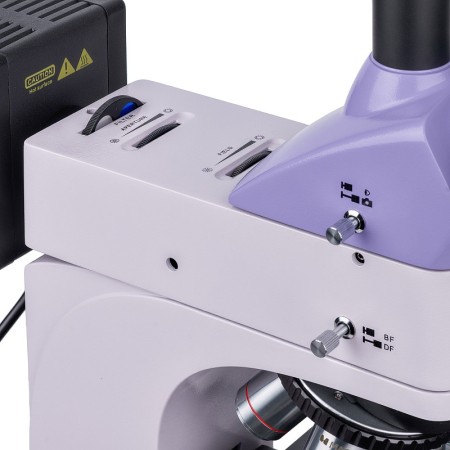

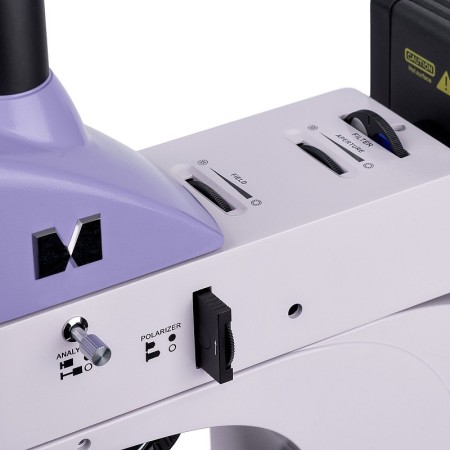

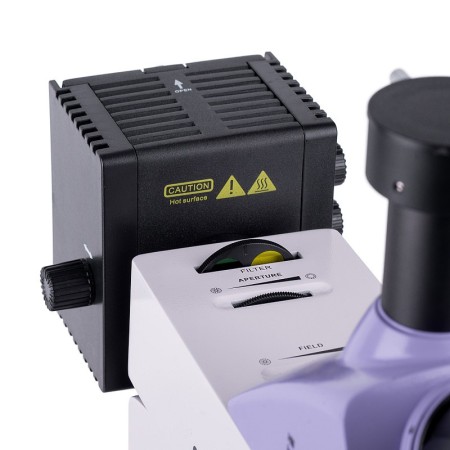

Het gereflecteerd-lichtverlichtingssysteem bevat een donkerveldvoorziening, een polarisatievoorziening, een centreerbaar veld en diafragma's voor de Köhler-verlichtingsmethode, evenals kleurfilters. Ook kan de lichtbron worden gecentreerd.

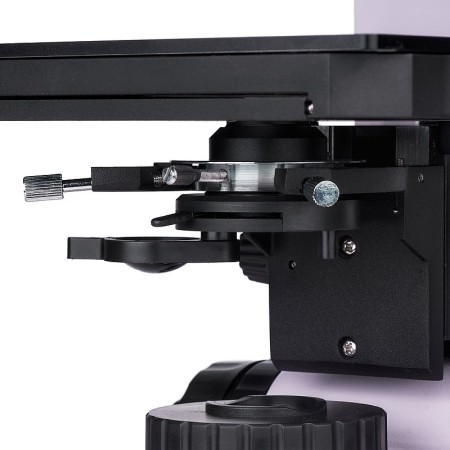

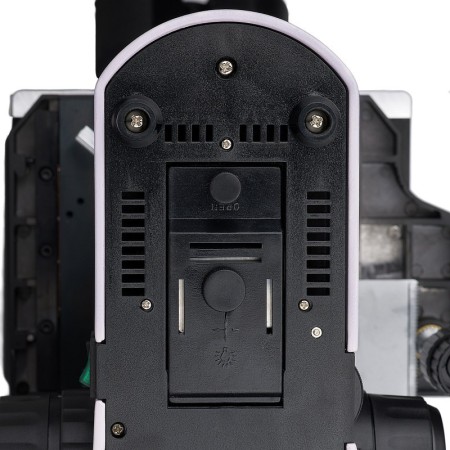

Het doorvallend-lichtverlichtingssysteem omvat een condensor met een wegklapbare lens voor objectieven met een lage vergroting, een apertuurdiafragma en een velddiafragma voor de Köhler-methode.

Objecttafel en scherpstelmechanisme

Het monster beweegt samen met de objecttafel langs beide assen. De hoogte van het onderzochte monster mag niet groter zijn dan 20 mm. De objecttafel heeft een transparante plaat voor het observeren van doorschijnende monsters.

De scherpstelling wordt geregeld met grove en fijne scherpstelknoppen aan beide zijden van het onderste deel van de microscoop, zodat de waarnemer de handen vrij op de tafel kan laten rusten in plaats van ze in de lucht te houden. Het grove scherpstelmechanisme heeft een vergrendelknop rechts en een spanningsregelknop links.

Accessoires

Het assortiment accessoires dat compatibel is met de microscoop MAGUS Metal 600 BD omvat: objectieven met een lange werkafstand voor observaties in helder- en donkerveld, oculairs, kalibratiepreparaten en digitale camera's.

Belangrijkste kenmerken:

  • Observatie van vlakke, ondoorzichtige en gepolijste monsters tot 20 mm met gereflecteerd licht, met behulp van donkerveld-, helderveld- en polarisatiemicroscopietechnieken
  • Observatie van doorschijnende monsters met doorvallend licht
  • Trinoculaire buis voor het monteren van een digitale camera en een straalsplitser met twee standen (100:0 en 0:100)
  • Planachromatische objectieven met een lange werkafstand. De afkorting BD betekent dat ze geschikt zijn voor donkerveld- en helderveldtechnieken
  • Doorvallend-lichtilluminator met een halogeenlamp van 30 W en gereflecteerd-lichtilluminator met een halogeenlamp van 50 W, voor comfortabele observatie met donkerveldmicroscopie
  • Köhler-verlichting (gereflecteerd licht) met de mogelijkheid om de lichtbron te centreren, apertuur- en velddiafragma's en kleurfilters
  • Köhler-verlichting (doorvallend licht) met een centreerbare, in hoogte verstelbare Abbe-condensor en wegklapbare condensorlenzen voor objectieven met een lage vergroting
  • Ruime keuze aan volledig compatibele oculairs en objectieven

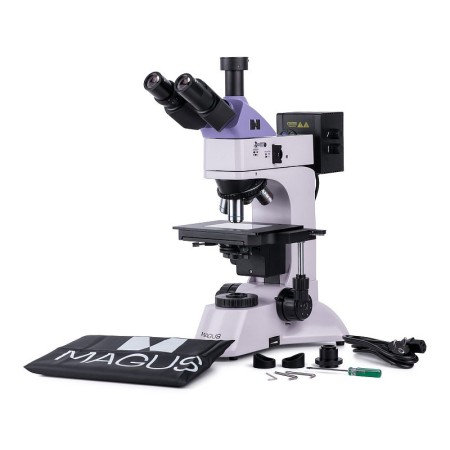

De verpakking bevat:

  • Voet met voedingsaansluiting, doorvallend-lichtbron en condensor, scherpstelmechanisme, objecttafel en revolver met objectiefhouders
  • Illuminator voor observaties met gereflecteerd licht, met lamphouder
  • Trinoculaire kop
  • Oneindig gecorrigeerd planachromatisch objectief: PL L5x/0,12 BD WD 9,7 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L10x/0,25 BD WD 9,3 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L20x/0,40 BD WD 7,2 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L40x/0,60 BD WD 3,0 mm
  • Oculair 10x/22 mm met lange oogafstand (2 stuks)
  • Transparante plaat voor de objecttafel
  • C-mount-adapter 1x
  • Inbussleutel
  • Voedingskabel voor het lichtnet
  • Voedingskabel voor de gereflecteerd-lichtilluminator
  • Stofkap
  • Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

  • Oculair 10x/22 mm met schaalverdeling
  • Oculair 12,5x/14 mm (2 stuks)
  • Oculair 15x/15 mm (2 stuks)
  • Oculair 20x/12 mm (2 stuks)
  • Oculair 25x/9 mm (2 stuks)
  • Oneindig gecorrigeerd planachromatisch objectief: PL L50х/0,70 BD WD 2,5 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L60x/0,70 BD WD: 1,9 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L80x/0,80 BD WD: 0,8 mm
  • Oneindig gecorrigeerd planachromatisch objectief: PL L100х/0,85 (droog) BD WD: 0,4 mm
  • Digitale camera
  • Kalibratiepreparaat
MerkMAGUS
Garantie5 jaar
EAN5905555018294
Afmetingen verpakking (LxBxH)35x30x75 cm
Verzendgewicht14.5 kg
=== Scheidingsteken ===Specificaties van de microscoop
Typelicht/optisch, metallografisch
Type microscoopkoptrinoculair
KopSiedentopf
Hellingshoek van de kop30°
Vergroting, x50 — 400
Vergrotingsbereikvan 200x tot 800x
Vergroting, x (optioneel)50–1000/1250/1500/2000/2500
Diameter oculairbuis, mm30
Oculairs10x/22 mm, oogafstand: 10 mm (*optioneel: 10x/22 mm met schaalverdeling, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objectievenoneindig gecorrigeerd planachromatisch: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; parfocale hoogte 45 mm (*optioneel: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (droog))
Objectiefrevolvervoor 5 objectieven
Werkafstand, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)
Interpupillaire afstand, mm48 — 75
Tafel, mm210x140
Bewegingsbereik van de tafel, mm75/50
Tafeleigenschappenmechanische tafel met twee assen, met één preparaatklem
Dioptriecorrectie van het oculair, dioptrieën±5 (op de linker oculairbuis)
Condensordoorvallend licht: centreerbare, in hoogte verstelbare Abbe-condensor, NA 1,25, met instelbaar diafragma en uitklapbare lenzen, met bevestigingsschroeven
Diafragmadoorvallend en gereflecteerd licht: geïntegreerde apertuur- en velddiafragma's
Scherpstellingcoaxiaal, grove scherpstelling (25 mm, met vergrendelknop en spanningsregelknop) en fijne scherpstelling (0,002 mm)
Verlichtinghalogeen
Helderheidsregelingja
Voeding220±22 V, 50 Hz, wisselstroomnet
Type lichtbrongereflecteerd licht: 12 V/50 W; doorvallend licht: 12 V/30 W
Optische filtersgroen, blauw, geel, mat
Bedrijfstemperatuurbereik, °C5 — 35
Extra onderdeleningebouwde analysator en verwijderbare polarisator, donkerveldvoorziening
Gebruikersniveauprofessionals, ervaren gebruikers
Moeilijkheidsgraad van montage en installatieingewikkeld
Toepassingmetallografisch
Verlichtingspositiedubbel
Onderzoeksmethodehelderveld, donkerveld, gepolariseerd licht
Set met etui/koffer/tasstofkap
Gewicht, kg11
