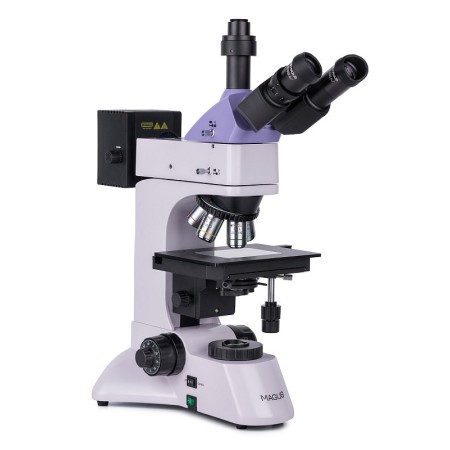

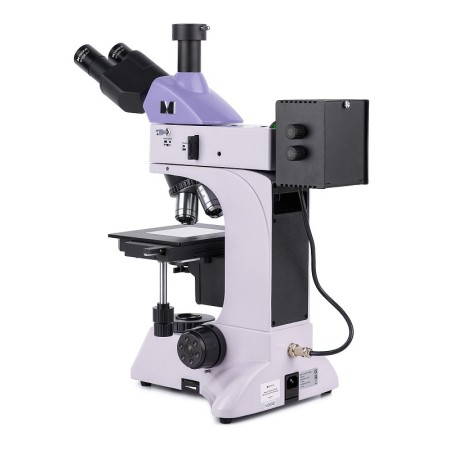

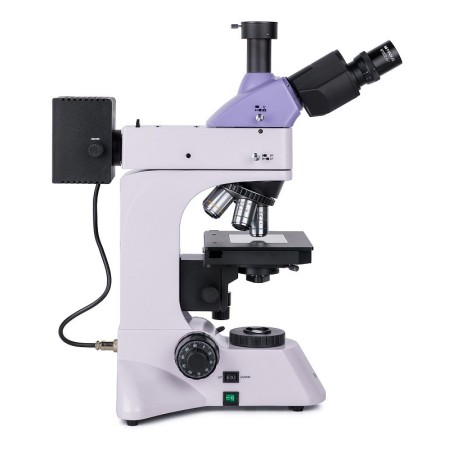

Le microscope métallographique MAGUS Metal 600 BD est conçu pour étudier des objets en lumière réfléchie à l’aide des techniques de microscopie en champ clair, en champ sombre et en lumière polarisée. Ce microscope sert à examiner des échantillons de métaux et de semi-conducteurs, ainsi que d’autres échantillons polis, plans et très réfléchissants. La technique en lumière transmise permet d’examiner des échantillons translucides, tels que des films minces et des particules retenues sur des filtres. Le microscope peut être utilisé dans les domaines du génie mécanique et de la métallurgie, dans les laboratoires d’ingénierie et de contrôle qualité, ainsi que dans les écoles polytechniques.

Microscope en cours d’utilisation »

Optique

La tête trinoculaire est équipée d’un tube trinoculaire destiné à accueillir un appareil photo numérique. Le séparateur de faisceau dirige la lumière vers l’appareil photo selon deux positions : 100:0 et 0:100. Le faisceau lumineux atteint l’oculaire ou le tube trinoculaire. Bague de réglage dioptrique sur l’oculaire gauche.

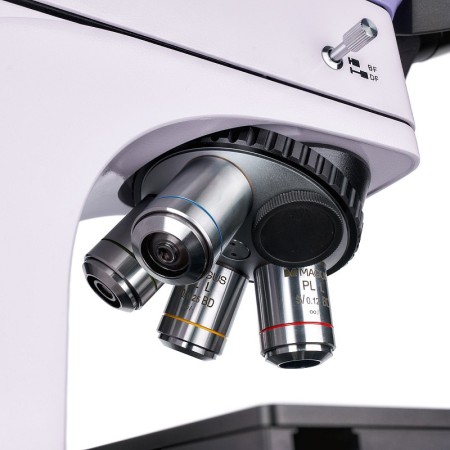

Le grossissement du microscope dans sa configuration de base est de 50–400x. Des objectifs et des oculaires supplémentaires peuvent augmenter la plage de grossissement. Le microscope utilise des objectifs planachromatiques à longue distance de travail, adaptés aux techniques de microscopie en champ clair et en champ sombre. Le revolver porte-objectifs comporte cinq logements. Quatre objectifs sont inclus et un est en option. Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, afin que l’utilisateur puisse voir quel objectif se trouve dans le trajet optique.

Éclairage

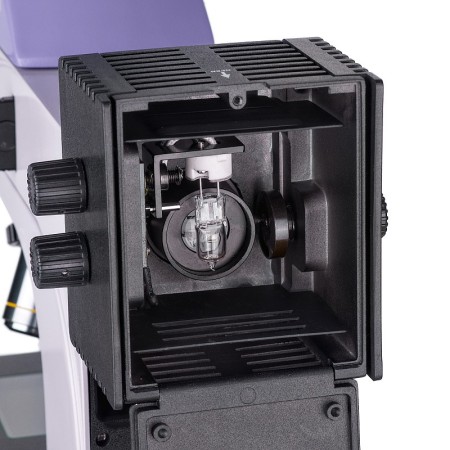

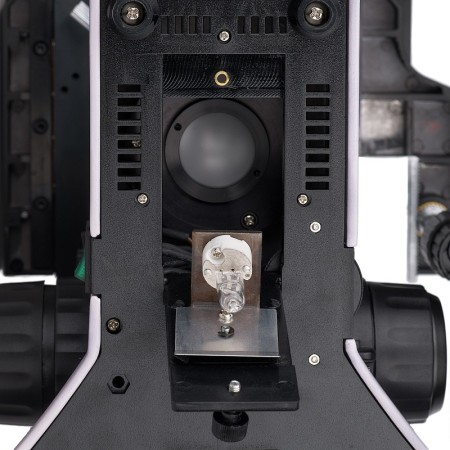

L’éclairage utilise des lampes halogènes à lumière chaude, qui ne fatiguent pas les yeux lors d’observations prolongées. L’illuminateur en lumière transmise a une puissance de 30 W et celui en lumière réfléchie de 50 W, garantissant une observation confortable en microscopie en champ sombre.

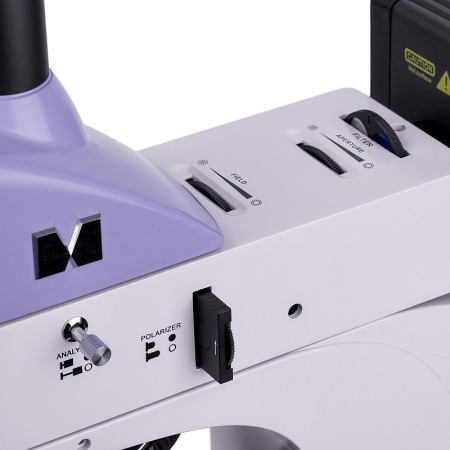

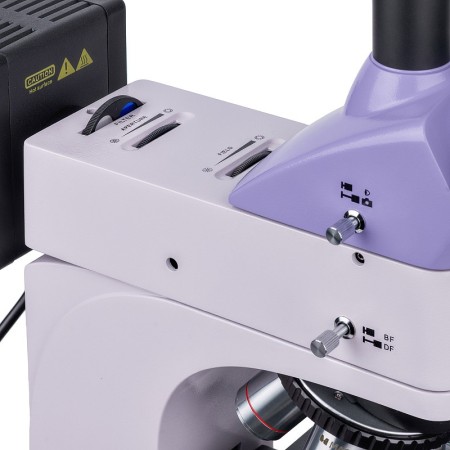

Le système d’éclairage en lumière réfléchie comprend : un dispositif pour le champ sombre, un dispositif de polarisation, un diaphragme de champ centrable, des diaphragmes d’ouverture pour la méthode d’éclairage de Köhler et des filtres colorés. Il est également possible de centrer la source lumineuse.

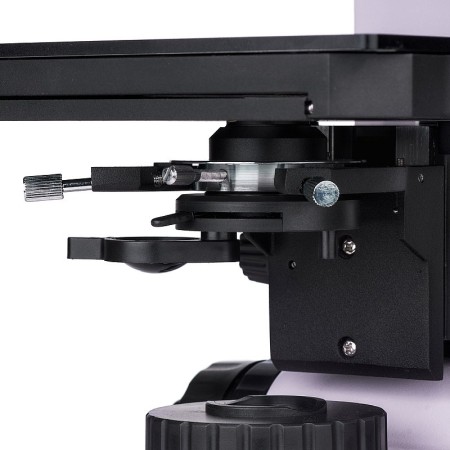

Le système d’éclairage en lumière transmise comprend : un condenseur doté d’une lentille rabattable pour les objectifs à faible grossissement, une ouverture et un diaphragme de champ pour la méthode de Köhler.

Platine et mécanisme de mise au point

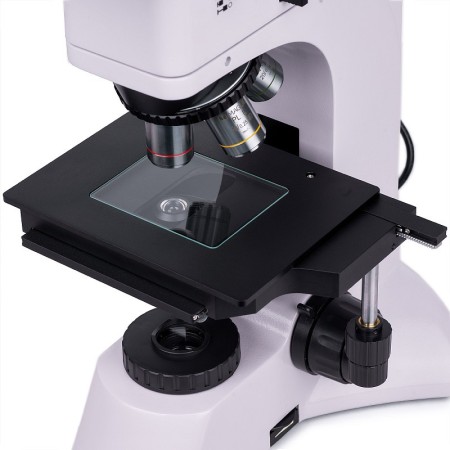

L’échantillon se déplace avec la platine selon les deux axes. La hauteur de l’échantillon examiné ne doit pas dépasser 20 mm. La platine est dotée d’une plaque transparente permettant d’observer des échantillons translucides.

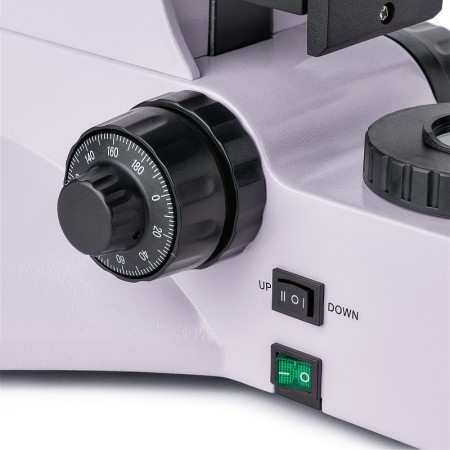

La mise au point se règle à l’aide des boutons de mise au point grossière et fine situés de chaque côté, dans la partie inférieure du microscope. L’observateur peut ainsi poser librement ses mains sur la table au lieu de les garder en l’air. Le mécanisme de mise au point grossière comprend un bouton de blocage à droite et un bouton de réglage de la tension à gauche.

Accessoires

La gamme d’accessoires compatibles avec le microscope MAGUS Metal 600 BD comprend : des objectifs à longue distance de travail pour les observations en champ sombre et en champ clair, des oculaires, des lames de calibration et des appareils photo numériques.

Caractéristiques principales :

• Observation d’échantillons plans, opaques et polis jusqu’à 20 mm en lumière réfléchie, à l’aide des techniques de microscopie en champ sombre, en champ clair et en lumière polarisée
• Observation d’échantillons translucides en lumière transmise
• Tube trinoculaire pour le montage d’un appareil photo numérique et séparateur de faisceau à deux positions (100:0 et 0:100)
• Objectifs planachromatiques à longue distance de travail. Le sigle BD indique qu’ils sont adaptés aux techniques en champ sombre et en champ clair
• Illuminateur en lumière transmise avec lampe halogène de 30 W et illuminateur en lumière réfléchie avec lampe halogène de 50 W, permettant une observation confortable au microscope en champ sombre
• Éclairage de Köhler (lumière réfléchie) avec possibilité de centrer la source lumineuse, diaphragmes d’ouverture et de champ, filtres colorés
• Éclairage de Köhler (lumière transmise) avec condenseur d’Abbe centrable et réglable en hauteur, lentilles rabattables du condenseur pour les objectifs à faible grossissement
• Large gamme d’oculaires et d’objectifs entièrement compatibles

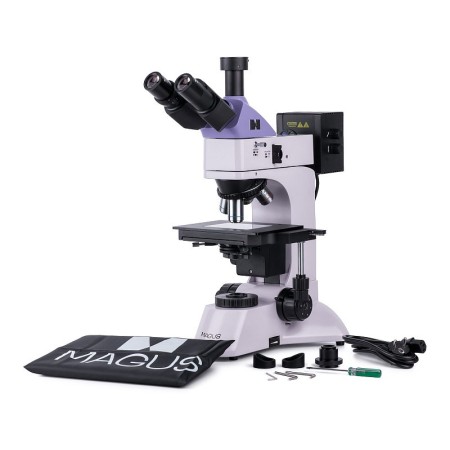

Le coffret contient :

• Socle avec entrée d’alimentation, source lumineuse en lumière transmise et condenseur, mécanisme de mise au point, platine et revolver porte-objectifs

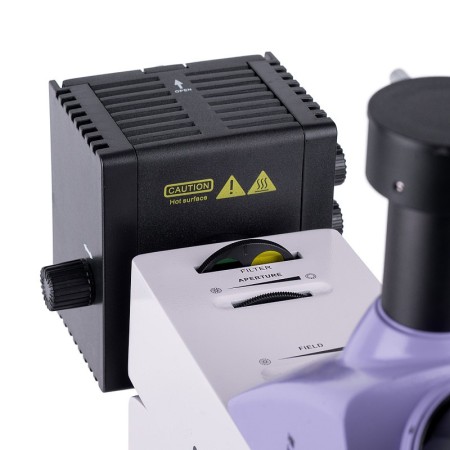

• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif planachromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif planachromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif planachromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif planachromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Plaque transparente de la platine
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur CA
• Câble d’alimentation de l’illuminateur en lumière réfléchie
• Housse de protection contre la poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif planachromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm
• Objectif planachromatique à l’infini : PL L60x/0,70 BD WD : 1,9 mm
• Objectif planachromatique à l’infini : PL L80x/0,80 BD WD : 0,8 mm
• Objectif planachromatique à l’infini : PL L100х/0,85 (à sec) BD WD : 0,4 mm
• Appareil photo numérique
• Lame de calibration
