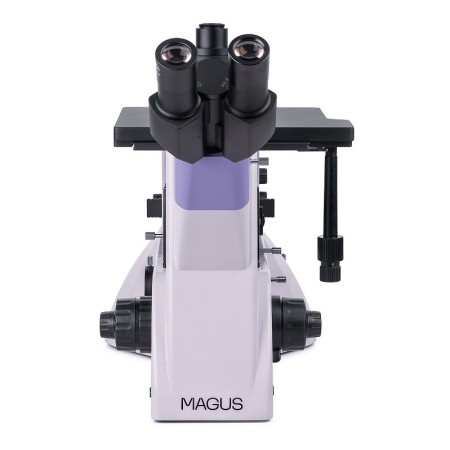

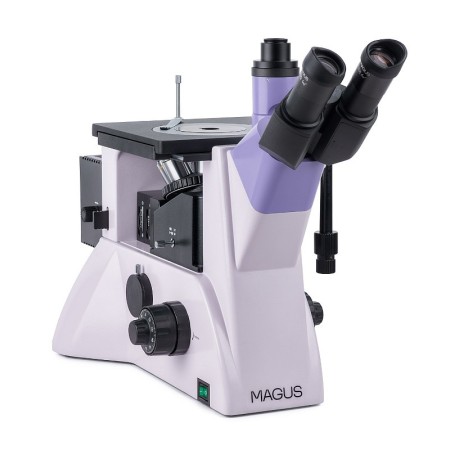

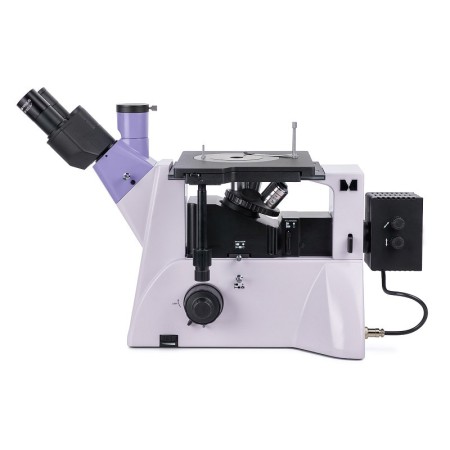

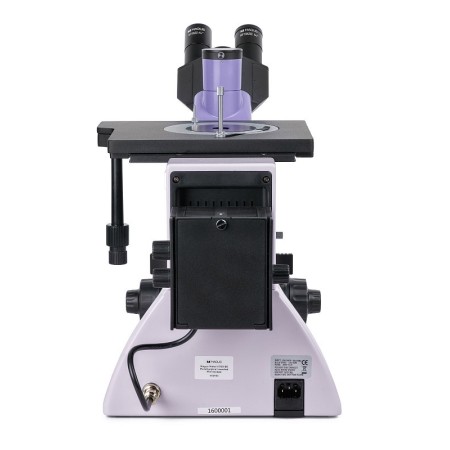

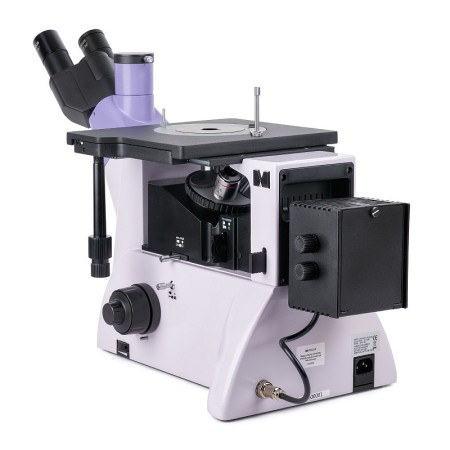

De metallurgische microscoop MAGUS Metal V700 BD is een omgekeerde metallurgische microscoop. Dit betekent dat de objectiefrevolver zich onder het monster bevindt en dat observaties met gereflecteerd licht worden uitgevoerd. Beschikbare microscopietechnieken: helderveld, donkerveld of gepolariseerd licht. Deze microscoop wordt gebruikt voor het onderzoeken van metalen, legeringen, halfgeleidermaterialen en andere niet-transparante materialen met grote afmetingen en een gewicht tot 2 kg. Hij wordt veel gebruikt in industriële installaties, fabrieken, kwaliteitscontrolelaboratoria, universiteiten en onderzoekscentra.

Optiek

Dankzij het ontwerp van de microscoop kan de kop rechtop worden gemonteerd of 180° worden gedraaid. Er kan een digitale camera en een monitor worden geïnstalleerd: de microscoopkop is voorzien van een trinoculaire buis en het statief heeft een zijpoort voor een camera. Beide optische paden zijn voorzien van een beamsplitter: met een verhouding van 50:50 en 100:0 voor de microscoopkop, en 100:0 en 0:100 voor het statief.

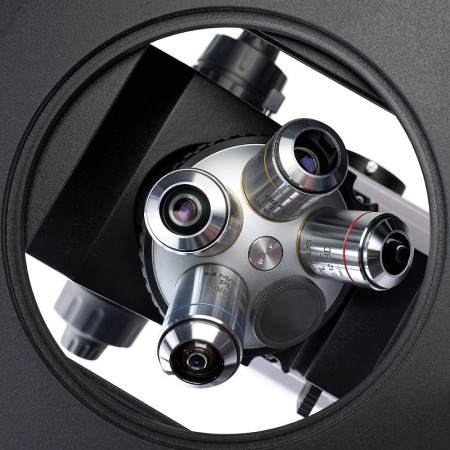

Een objectiefrevolver voor 5 objectieven bevindt zich onder het te observeren monster. Er zijn 4 sleuven voor de meegeleverde objectieven en een extra sleuf voor een aanvullend objectief. Alle objectieven voor deze microscoop zijn gemarkeerd met BD, wat betekent dat ze speciaal zijn ontworpen voor microscopie in zowel helderveld als donkerveld en een lange werkafstand hebben.

Verlichting

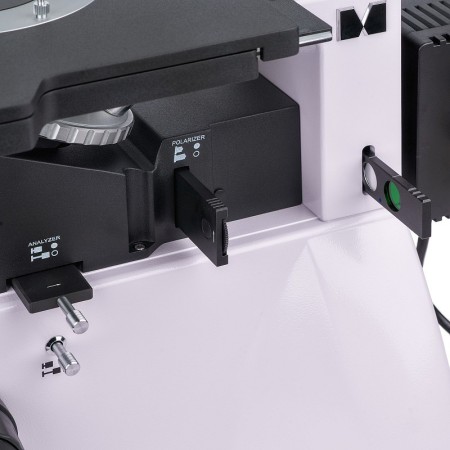

Lichtbron: 50 W-halogeenlamp. Het warme licht vermindert vermoeidheid van de ogen en is ideaal voor lange uren microscoopwerk. Dankzij de krachtige verlichting worden scherpe, gedetailleerde beelden verkregen met elke microscopietechniek en elk objectief. De lichtbron kan langs drie assen worden gecentreerd en de Köhler-verlichting kan worden afgesteld met behulp van het veld- en diafragma. Het verlichtingssysteem voor observaties met gereflecteerd licht omvat ook een polarisatie-inrichting en de benodigde apparatuur voor donkerveldmicroscopie.

Objecttafel en scherpstelmechanisme

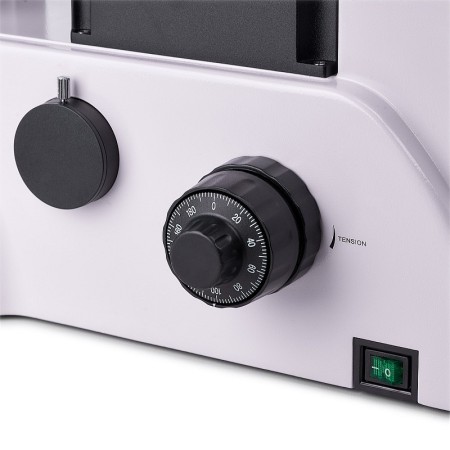

In het midden van de objecttafel bevindt zich een ronde, draaibare plaat. Afhankelijk van de gewenste observatie kunnen verschillende platen worden gebruikt; ze verschillen in de diameter van de opening: 10 mm, 20 mm of 30 mm. Nadat het monster op de objecttafel is geplaatst, kan het met een houder worden vastgezet. Het monster beweegt samen met de objecttafel in twee richtingen: langs de X-as en de Y-as. De grof- (met macroschroef voorzien van een vergrendelingsknop en spanningsregeling) en fijnstelmechanismen dienen voor het scherpstellen. De coaxiale knoppen voor grof- en fijnstellen (macro- en microschroef) bevinden zich aan beide zijden, zodat u tijdens het gebruik van de microscoop uw handen op de tafel kunt laten rusten en ze niet in de lucht hoeft te houden om het instrument af te stellen.

Accessoires

Door extra accessoires aan de microscoop MAGUS Metal V700 BD toe te voegen, kunnen de prestaties worden verbeterd. Het assortiment accessoires omvat oculairs, objectieven voor donkerveld en helderveld met lange werkafstand, digitale camera's en kalibratiepreparaten.

Belangrijkste kenmerken:

• Objecttafel met ronde plaat en openingen van 10 mm, 20 mm en 30 mm; geschikt voor het onderzoeken van grote en zware monsters
• Microscopietechnieken in helderveld, donkerveld of met gepolariseerd licht
• De microscoopkop kan tijdens de montage 180° worden gedraaid
• Twee mogelijkheden voor plaatsing van een digitale camera en installatie van een monitor: de trinoculaire buis en de zijpoort voor de camera; beamsplitter: 100:0 en 0:100 in het microscoopstatief, 50:50 en 100:0 in de trinoculaire kop
• Krachtige verlichting met halogeenlamp (50 W) voor comfortabele observaties met donkerveldtechnieken, helderheidsregeling, Köhler-verlichting, kleurfilters en een lichtbron die op drie assen kan worden gecentreerd
• Optionele accessoires om de prestaties van de microscoop te verbeteren

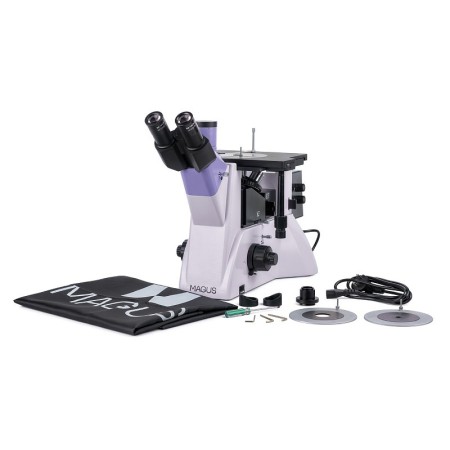

De verpakking bevat:

• Statief met voedingsingang, scherpstelmechanisme, objecttafel en objectiefrevolver
• Verlichting voor observaties met gereflecteerd licht, met lamphouder
• Trinoculaire kop
• Oneindig gecorrigeerd planachromatisch objectief: PL L5x/0,12 BD WD 9,7 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L10x/0,25 BD WD 9,3 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L20x/0,40 BD WD 7,2 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L50х/0,70 BD WD 2,5 mm

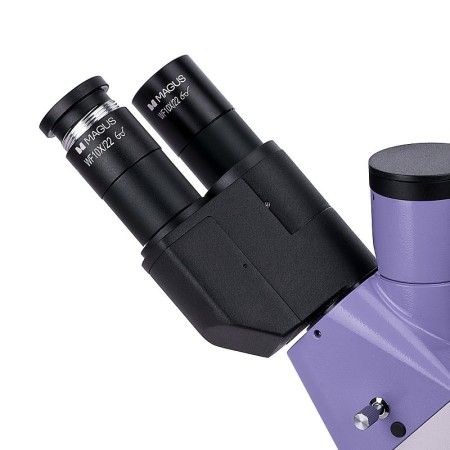

• Oculair 10x/22 mm met lange oogafstand (2 stuks)
• C-mountadapter 1x
• Inbussleutel
• Netsnoer voor wisselstroom
• Stofkap
• Gebruikershandleiding en garantiecertificaat

Op aanvraag verkrijgbaar:

• Oculair 10x/22 mm met schaalverdeling
• Oculair 12,5x/14 mm (2 stuks)
• Oculair 15x/15 mm (2 stuks)
• Oculair 20x/12 mm (2 stuks)
• Oculair 25x/9 mm (2 stuks)
• Oneindig gecorrigeerd planachromatisch objectief: PL L40x/0,60 BD WD 3,0 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L60x/0,70 BD WD: 1,9 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L80x/0,80 BD WD: 0,8 mm
• Oneindig gecorrigeerd planachromatisch objectief: PL L100х/0,85 (droog) BD WD: 0,4 mm
• Digitale camera
• Kalibratiepreparaat
