Microscope métallographique inversé MAGUS Metal V700 BD

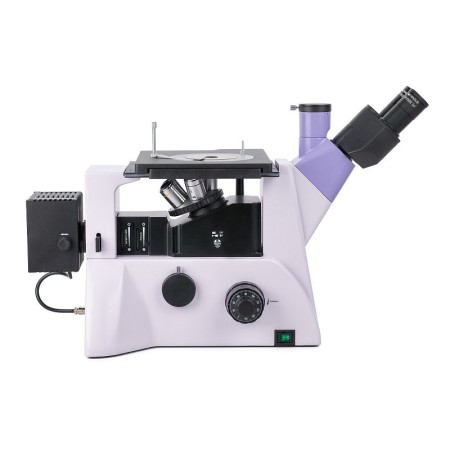

Le microscope métallographique MAGUS Metal V700 BD est un microscope métallographique inversé : cela signifie que le revolver porte-objectifs est situé sous l’échantillon et que les observations sont effectuées en lumière réfléchie. Techniques de microscopie disponibles : champ clair, champ sombre ou lumière polarisée. Ce microscope est utilisé pour examiner des métaux, des alliages, des matériaux semi-conducteurs et d’autres matériaux opaques de grande taille et pesant jusqu’à 2 kg. Il est largement utilisé dans les installations industrielles, les usines, les laboratoires de contrôle qualité, ainsi que dans les universités et les centres de recherche.

Optique

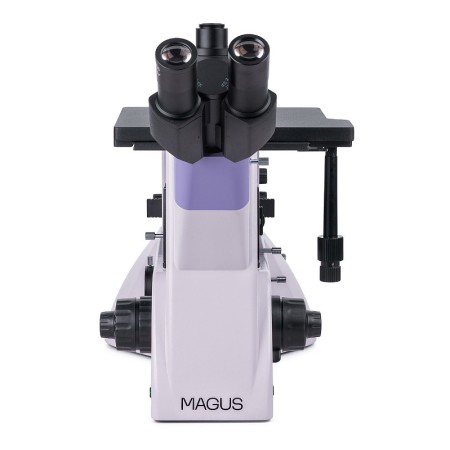

La conception du microscope permet d’assembler la tête en position normale ou de la faire pivoter de 180°. Il est possible d’installer un appareil photo numérique et un moniteur : la tête du microscope est équipée d’un tube trinoculaire et le statif comporte un port latéral pour appareil photo. Les deux trajets optiques sont équipés d’un séparateur de faisceau : avec un rapport de 50:50 et 100:0 pour la tête du microscope, et de 100:0 et 0:100 pour le statif.

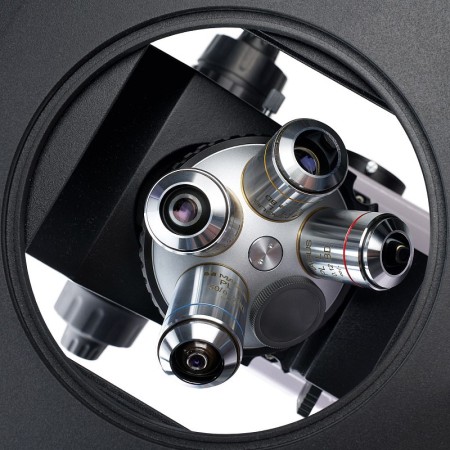

Un revolver porte-objectifs pouvant accueillir 5 objectifs est placé sous l’échantillon à observer. Il comporte 4 emplacements pour installer les objectifs inclus dans le coffret et un emplacement supplémentaire pour un objectif en option. Tous les objectifs de ce microscope portent l’indication BD, c’est-à-dire qu’ils sont spécialement conçus pour la microscopie en champ clair et en champ sombre, et présentent une longue distance de travail.

Éclairage

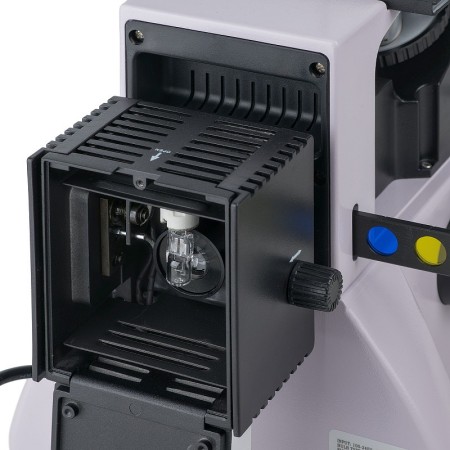

Source lumineuse : lampe halogène de 50 W. Sa lumière chaude réduit la fatigue oculaire et convient parfaitement aux longues heures de travail au microscope. Grâce à son puissant éclairage, elle produit des images nettes et riches en détails, quelle que soit la technique de microscopie ou l’objectif utilisé. La source lumineuse peut être centrée selon les trois axes et l’éclairage de Köhler peut être réglé à l’aide des diaphragmes de champ et d’ouverture. Le système d’éclairage pour les observations en lumière réfléchie comprend également un dispositif de polarisation et l’équipement nécessaire à la microscopie en champ sombre.

Platine et mécanisme de mise au point

Une platine ronde et rotative est placée au centre de la platine porte-échantillon. Différentes platines peuvent être utilisées selon le type d’observation souhaité ; elles se distinguent par le diamètre de leur ouverture : 10 mm, 20 mm ou 30 mm. Une fois l’échantillon placé sur la platine, il est possible de le fixer à l’aide d’un système de maintien. L’échantillon se déplace avec la platine dans deux directions : selon l’axe X et l’axe Y. Les mécanismes de mise au point grossière (avec une vis macrométrique dotée d’un bouton de blocage et de réglage de la tension) et fine permettent de régler la netteté. Les boutons coaxiaux de mise au point grossière et fine (vis macrométrique et micrométrique) sont placés des deux côtés, afin de pouvoir poser les mains sur la table pendant l’utilisation du microscope, sans devoir les maintenir en l’air pour régler l’instrument.

Accessoires

L’ajout d’accessoires au microscope MAGUS Metal V700 BD permet d’améliorer ses performances. La gamme d’accessoires comprend des oculaires, des objectifs pour champ sombre et champ clair à longue distance de travail, des appareils photo numériques et des lames de calibration.

Caractéristiques principales :

• Platine avec plaque ronde et ouvertures de 10 mm, 20 mm et 30 mm ; convient à l’examen d’échantillons volumineux et lourds
• Techniques de microscopie en champ clair, en champ sombre ou avec lumière polarisée
• Possibilité de faire pivoter la tête du microscope de 180° lors de son installation
• Deux options pour accueillir un appareil photo numérique et installer un moniteur : le tube trinoculaire et le port latéral pour appareil photo ; séparateur de faisceau : 100:0 et 0:100 dans le statif du microscope, 50:50 et 100:0 dans la tête trinoculaire
• Puissant éclairage par lampe halogène (50 W) pour des observations confortables avec les techniques en champ sombre ; réglage de la luminosité, éclairage de Köhler, filtres colorés et source lumineuse centrable sur trois axes
• Accessoires en option pour améliorer les performances du microscope

Le coffret contient :

• Statif avec entrée d’alimentation, mécanisme de mise au point, platine et revolver porte-objectifs
• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : PL L5x/0,12 BD WD 9,7 mm
• Objectif plan-achromatique à l’infini : PL L10x/0,25 BD WD 9,3 mm
• Objectif plan-achromatique à l’infini : PL L20x/0,40 BD WD 7,2 mm
• Objectif plan-achromatique à l’infini : PL L50х/0,70 BD WD 2,5 mm

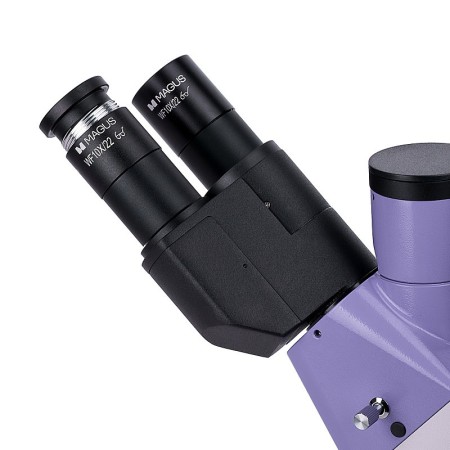

• Oculaire 10x/22 mm avec grand dégagement oculaire (2 pièces)
• Adaptateur C-mount 1x
• Clé Allen
• Câble d’alimentation secteur
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan-achromatique à l’infini : PL L40x/0,60 BD WD 3,0 mm
• Objectif plan-achromatique à l’infini : PL L60x/0,70 BD WD : 1,9 mm
• Objectif plan-achromatique à l’infini : PL L80x/0,80 BD WD : 0,8 mm
• Objectif plan-achromatique à l’infini : PL L100х/0,85 (à sec) BD WD : 0,4 mm
• Appareil photo numérique
• Lame de calibration
