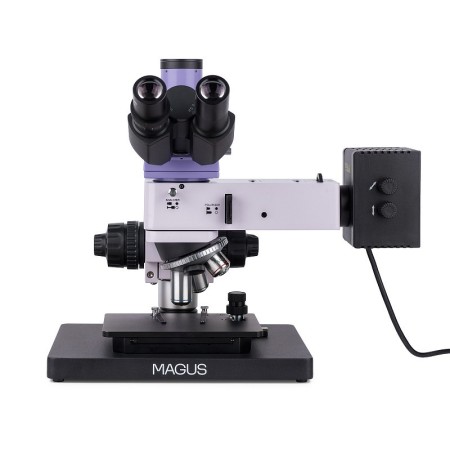

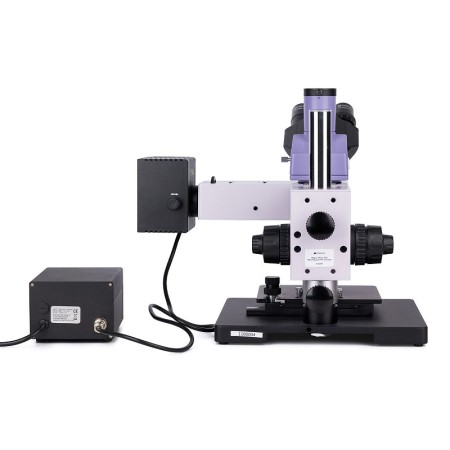

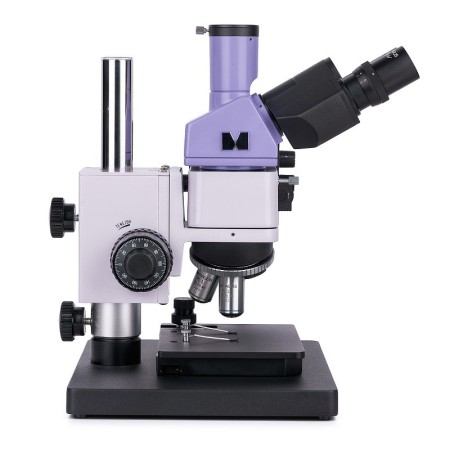

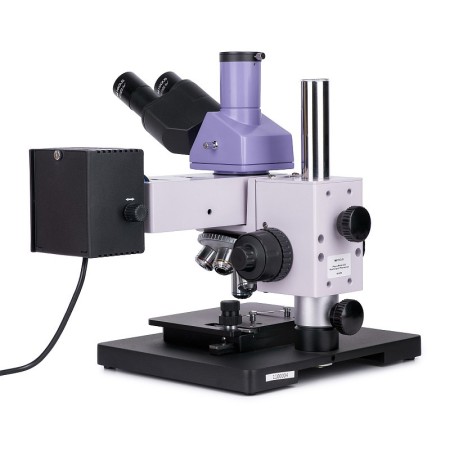

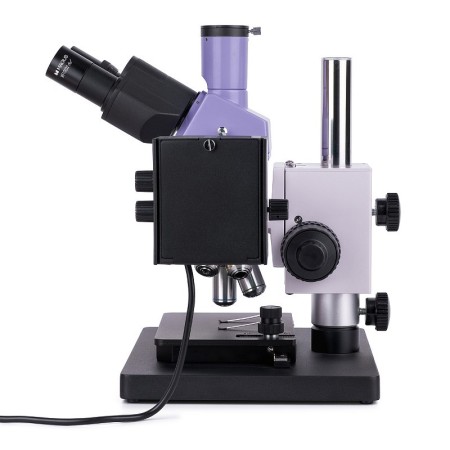

Le microscope métallographique à lumière réfléchie MAGUS Metal 630 est utilisé pour examiner la microstructure d’objets opaques de toute hauteur et de toute dimension. Les objets examinés sont des métaux, des alliages, des semi-conducteurs et des revêtements de peinture. Les techniques de microscopie disponibles sont le champ clair et la lumière polarisée. L’un des avantages du microscope est sa taille compacte, qui le rend idéal pour les laboratoires disposant d’un espace de travail et de stockage limité. Le microscope MAGUS Metal 630 est le choix idéal pour les entreprises de divers secteurs, les centres de recherche et les départements universitaires.

Microscope en cours d’utilisation »

Optique

L’optique du microscope est corrigée à l’infini. Le tube trinoculaire destiné au montage de la caméra est orienté verticalement. Il est possible de diriger le faisceau lumineux vers l’oculaire ou vers le tube trinoculaire. La caméra n’est pas incluse dans la configuration de base. Le microscope permet de travailler confortablement pendant de nombreuses heures grâce à l’inclinaison de 30° de la tête binoculaire. L’oculaire gauche comporte un dispositif de correction dioptrique permettant d’adapter l’optique à la vue de l’utilisateur.

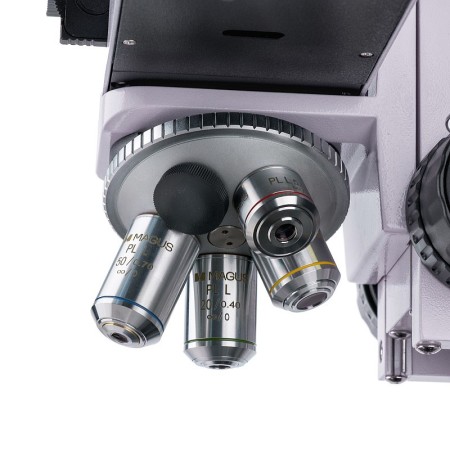

Le revolver porte-objectifs comporte 5 logements. Le kit comprend 4 objectifs plan achromatiques. Une fois installés, un logement reste libre pour accueillir un objectif en option. Les objectifs à longue distance de travail sont conçus pour la microscopie en champ clair.

Éclairage

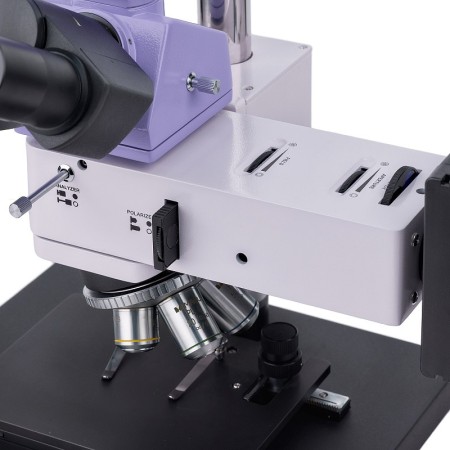

Le microscope utilise uniquement un éclairage en lumière réfléchie. Le système d’éclairage se compose d’un dispositif de polarisation, d’un diaphragme d’ouverture et d’un diaphragme de champ. Source lumineuse : lampe halogène de 30 W. La lumière émise n’éblouit pas et ne fatigue pas les yeux. Il est possible de centrer les diaphragmes et la source lumineuse. Il est également possible de régler l’éclairage de Köhler. Le kit comprend des filtres colorés.

Platine et mécanisme de mise au point

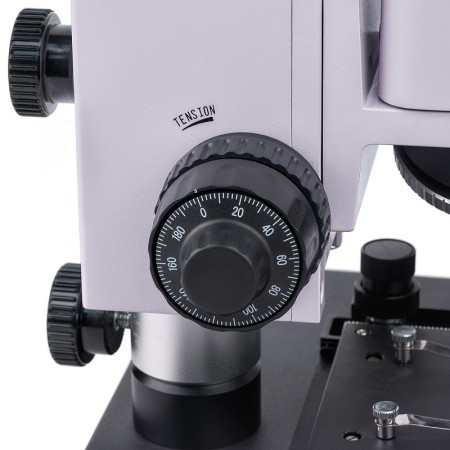

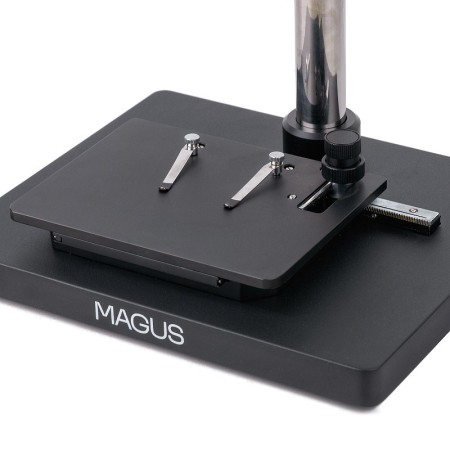

Le support et le mécanisme de mise au point, de conception innovante, présentent deux avantages : des dimensions compactes et la possibilité d’observer des échantillons de toute hauteur. Le microscope peut être installé facilement sur une paillasse de laboratoire d’une hauteur maximale de 40 cm. Il est possible d’examiner de petits échantillons à l’aide d’une platine à deux axes. La mise au point s’effectue à l’aide des boutons coaxiaux de mise au point macroscopique et micrométrique, situés de part et d’autre du support. Les mécanismes fonctionnent avec précision et souplesse. Il est également possible de régler la tension de la mise au point macroscopique.

Accessoires

Le microscope peut être amélioré à l’aide d’accessoires en option, tels que des objectifs à longue distance de travail, des oculaires, une caméra numérique et des lames de calibration.

Caractéristiques principales :

• Échantillons de toute hauteur et de toute dimension
• Tête trinoculaire avec tube trinoculaire pour le montage d’une caméra numérique et répartiteur de faisceau 100:0 et 0:100
• Lampe halogène de 30 W à lumière chaude pour travailler en lumière réfléchie avec les techniques de microscopie en champ clair et en lumière polarisée
• Filtres colorés, option de réglage de l’éclairage de Köhler, source lumineuse et diaphragmes d’ouverture et de champ centrables
• Support compact pour installer le microscope sur un meuble
• De nombreux accessoires supplémentaires

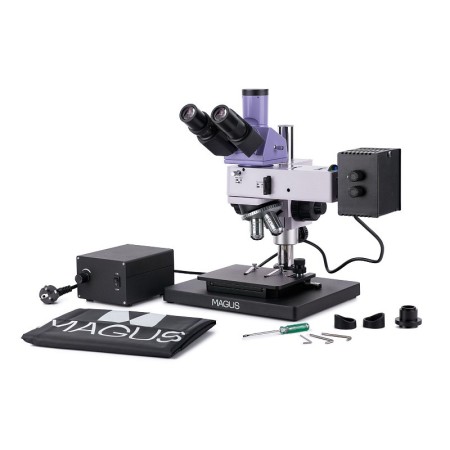

Contenu de l’emballage :

• Support avec mécanisme de mise au point, platine et revolver porte-objectifs
• Illuminateur pour les observations en lumière réfléchie avec logement pour ampoule
• Tête trinoculaire
• Objectif plan achromatique à l’infini : PL L5x/0,12 WD 26,1 mm
• Objectif plan achromatique à l’infini : PL L10х/0,25 WD 20,2 mm
• Objectif plan achromatique à l’infini : PL L20х/0,40 WD 8,80 mm
• Objectif plan achromatique à l’infini : PL L50х/0,70 WD 3,68 mm
• Oculaire 10x/22 mm à dégagement oculaire important (2 pièces)
• Adaptateur à monture C 1x
• Clé Allen
• Base avec entrée d’alimentation
• Câble d’alimentation
• Câble d’alimentation de l’illuminateur pour lumière réfléchie
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec réticule gradué
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : PL L40х/0,60 WD 3,98 mm
• Objectif plan achromatique à l’infini : PL L60x/0,70 WD 2,08 mm
• Objectif plan achromatique à l’infini : PL L80x/0,80 WD 1,25 mm
• Objectif plan achromatique à l’infini : PL L100x/0,85 (à sec) WD 0,40 mm
• Caméra numérique
• Lame de calibration
