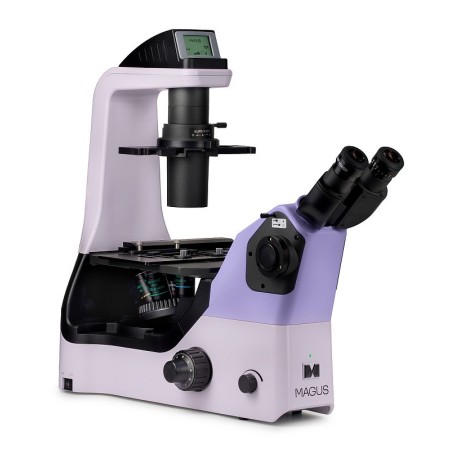

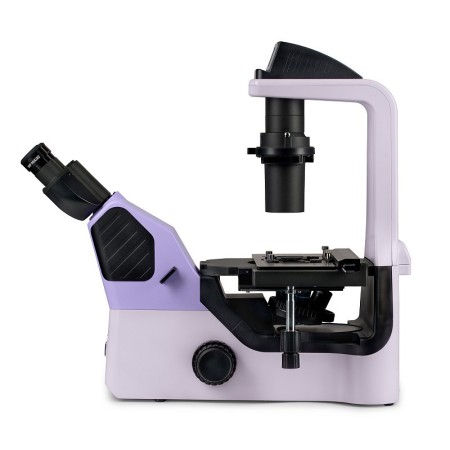

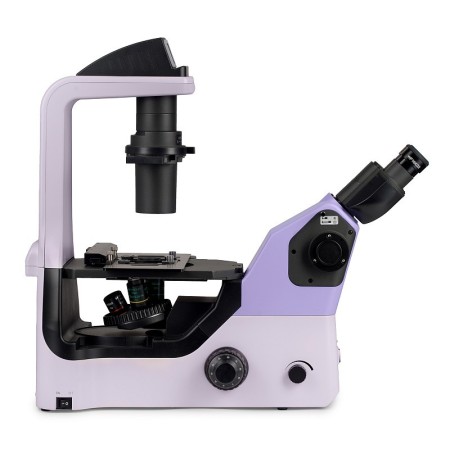

Microscope de recherche.
Conçu pour l’étude des précipités liquides, des colonies cellulaires, des cellules vivantes, des cultures de tissus et d’autres échantillons colorés ou non, dans des récipients de laboratoire.
La conception inversée permet d’utiliser des boîtes de Petri, des plaques multipuits, des flacons, des bouteilles roller et des fioles jusqu’à 75 mm et avec un fond épais de 1,2 mm. Le microscope utilise des objectifs spéciaux pour l’observation dans ces récipients.
En retirant le condenseur, il est possible d’observer des colonies cellulaires dans des boîtes de Petri ou des fioles cylindriques jusqu’à 187 mm.
Les observations sont réalisées en lumière transmise selon les techniques du champ clair, du contraste de phase et du contraste en relief. Des composants optionnels permettent d’utiliser la technique du contraste par modulation de Hoffman. Le microscope est utilisé pour la recherche en médecine, en pharmacologie, en biologie et en virologie. La configuration la plus avancée du microscope convient à la FIV.

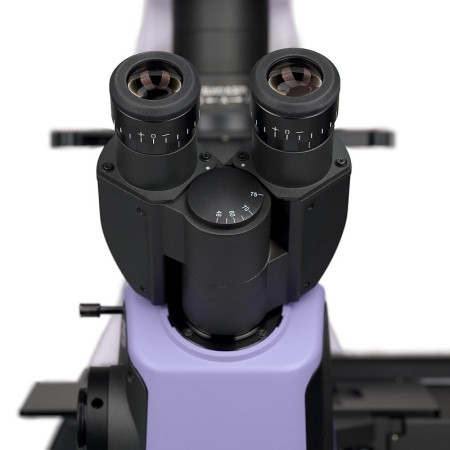

Tête du microscope

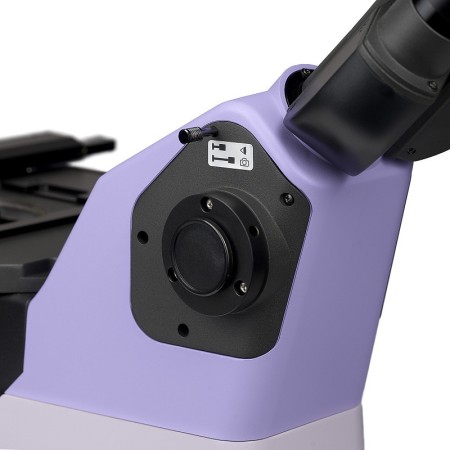

Tête binoculaire avec optique corrigée à l’infini. L’appareil photo numérique est installé sur le port latéral de la tête du microscope. Répartition du faisceau de 100/0 ou 0/100. Une fente avec une prise est prévue pour installer le curseur de contraste en relief.

Tourelle porte-objectifs

Tourelle porte-objectifs codée pour 5 objectifs. Un objectif supplémentaire peut également être installé dans l’emplacement libre afin d’obtenir un grossissement supplémentaire.

Objectifs

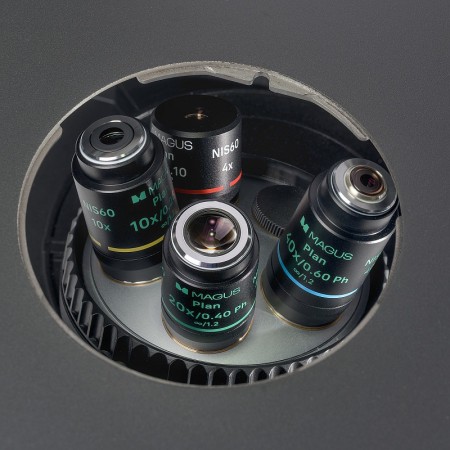

Objectifs planachromatiques corrigés à l’infini, à longue distance de travail, pour des plaques d’une épaisseur inférieure ou égale à 1,2 mm. La distance parfocale est de 60 mm. Les objectifs 4x sont utilisés pour la technique du champ clair. Les objectifs 10x, 20x et 40x sont des objectifs de phase qui se distinguent des objectifs 4x par la présence d’un anneau de phase dans le plan de la pupille de sortie. Ces objectifs sont conçus pour les observations en contraste de phase, mais conviennent également aux techniques du champ clair et du contraste en relief.

Maintien de niveaux de luminosité confortables lors du changement de grossissement

Les objectifs de différents grossissements transmettent la lumière à des niveaux d’intensité différents ; chaque fois que vous changez d’objectif, vous devez régler la luminosité. Le passage d’un objectif à plus fort grossissement à un objectif à plus faible grossissement entraîne une fatigue oculaire, car la luminosité de l’image dans les oculaires augmente brusquement. MAGUS Bio V360, doté d’un contrôle intelligent de la luminosité, résout ce problème. Le microscope mémorise la luminosité de chaque objectif sélectionné par l’utilisateur et la règle automatiquement lorsque la tourelle porte-objectifs est déplacée. Le contrôle intelligent réduit le temps nécessaire au réglage de la luminosité. MAGUS Bio V360 améliore le confort de l’utilisateur et permet de gagner du temps, même lorsque l’activité exige de fréquents changements de grossissement.

Mécanisme de mise au point

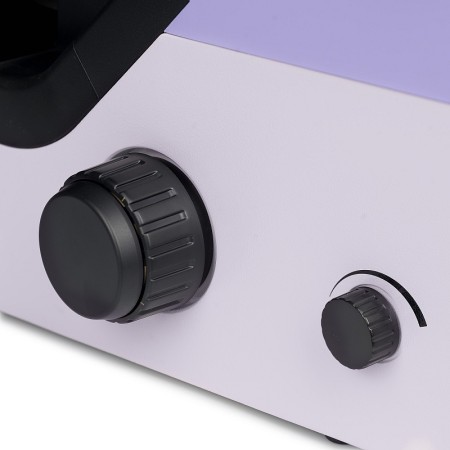

Les molettes de mise au point macroscopique et micrométrique sont coaxiales et placées en bas. Le chercheur peut poser les mains sur la table et adopter une position confortable devant le microscope.

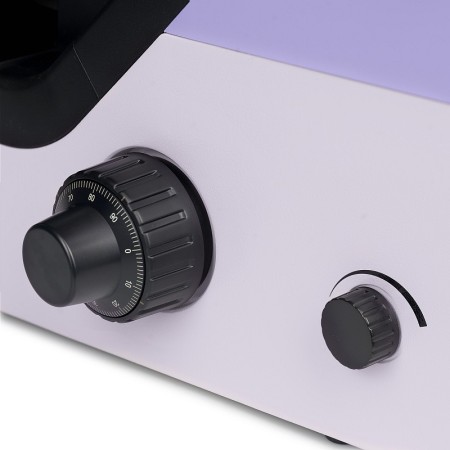

La bague située sur le côté droit règle la tension de la vis de mise au point macroscopique. L’utilisateur règle la tension appropriée pour ses observations.

Platine

La platine mécanique est fixe. Un mécanisme spécial installé sur la platine déplace les récipients de laboratoire dans deux directions perpendiculaires. Le déplacement fluide et micrométrique de l’objet permet une étude précise : aucune partie de l’échantillon ne sera négligée.
La longue poignée de commande de la platine garantit des observations confortables : la main peut reposer sans effort sur la table.
Le kit du microscope comprend un support universel pour le matériel de laboratoire.

Condenseur

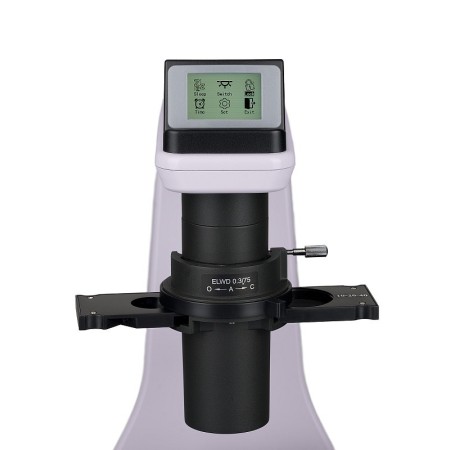

Le condenseur a une ouverture numérique de 0,3 et une distance de travail de 75 mm. Un curseur de contraste de phase ou un curseur de contraste en relief est installé dans la fente du condenseur.
Un curseur de contraste de phase est une plaque comportant trois trous. Un trou contient un insert de phase pour les objectifs 10x, 20x et 40x, tandis que les deux autres sont utilisés pour les observations en champ clair. Le diaphragme annulaire du curseur est aligné sur l’anneau de phase de l’objectif à l’aide d’un télescope de centrage.
Un curseur de contraste en relief doté d’un diaphragme à secteur est également une plaque comportant trois trous. La microscopie en contraste en relief est rendue possible en insérant le diaphragme à secteur dans le trajet optique et en plaçant le curseur dans la fente de la tête du microscope, à la position correspondant à l’objectif utilisé. Le filtre vert (ND6), lorsqu’il est inséré dans la fente avec le diaphragme à secteur, élimine les halos colorés sur les bords des structures observées. Les trous libres du curseur sont conçus pour les observations en champ clair : l’un pour un objectif 4x et l’autre pour les objectifs 10x, 20x et 40x.

Éclairage

La LED de 3 W fournit un éclairage intense de l’échantillon, suffisant pour toutes les techniques et tous les objectifs disponibles du microscope. La température de couleur ne change pas lorsque la luminosité est réglée. La durée de vie des LED est de 50000 heures.

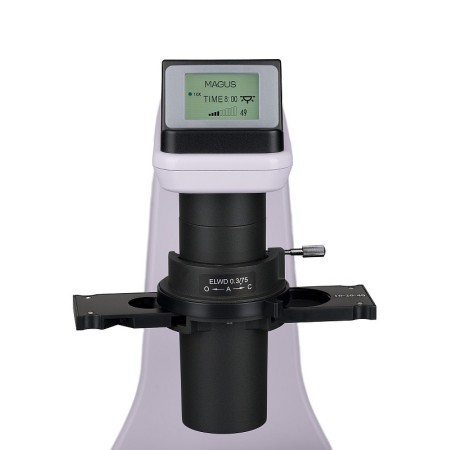

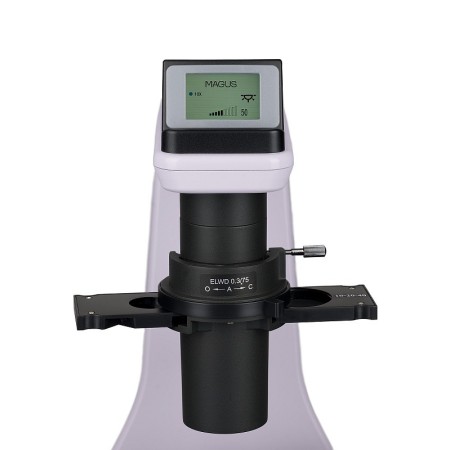

Écran LCD d’état

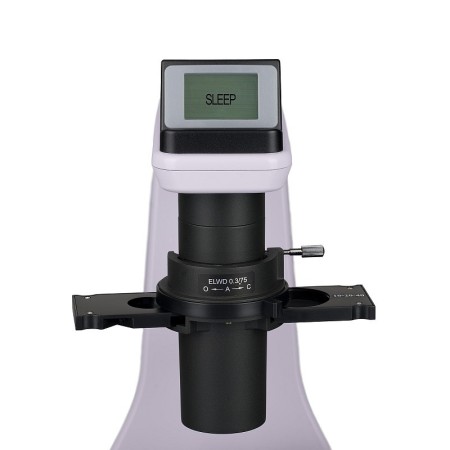

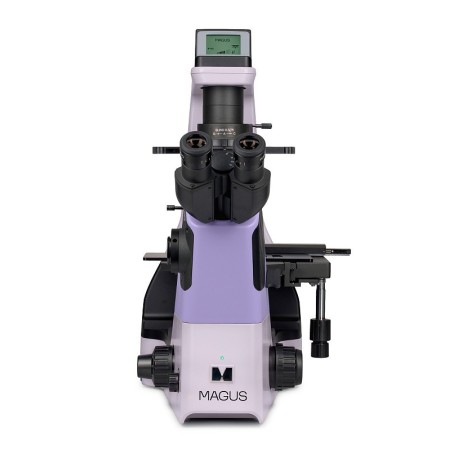

L’écran LCD à la base du microscope affiche le grossissement de l’objectif, la luminosité de la source lumineuse et le mode de fonctionnement (« veille », « éco »).
À l’aide de l’écran et de la molette correspondante, l’utilisateur règle la luminosité, verrouille son réglage et configure le mode veille ainsi que la minuterie d’arrêt automatique.

Conception ergonomique

L’inconfort physique entraîne de la fatigue et réduit la productivité. La conception ergonomique du microscope joue un rôle important dans la recherche scientifique quotidienne.
MAGUS Bio V360 permet à l’utilisateur de travailler confortablement. La tête du microscope est inclinée selon un angle ergonomique afin d’éviter la fatigue du dos et du cou.
Grâce à la platine basse et compacte, l’utilisateur peut manipuler l’échantillon et travailler facilement avec les récipients de laboratoire.
La longue poignée du mécanisme de déplacement permet de commander le microscope sans lever la main de la table ni changer de position.
Les molettes de mise au point sont placées à la base du microscope. L’utilisateur n’a pas besoin de se fatiguer les mains. Grâce au mouvement fluide du mécanisme, l’utilisateur peut faire la mise au point sur l’objet sans difficulté.

Accessoires

Une gamme d’accessoires conçus pour ce microscope est disponible. Les objectifs supplémentaires sans anneaux de phase garantissent une qualité d’image optimale lors du travail en champ clair. Les oculaires élargissent la plage de grossissement du microscope. Des oculaires supplémentaires permettent d’exploiter tout le potentiel de l’objectif utilisé le plus souvent. Le dispositif à contraste de phase avec objectifs plan semi-apochromatiques convient à la recherche fondamentale et appliquée. Les objectifs plan semi-apochromatiques offrent un degré élevé de correction des aberrations et produisent des images nettes, lumineuses et à contraste élevé. Le contraste par modulation de Hoffman permet de visualiser les détails fins des échantillons vivants avec un contraste élevé et sans halos, et d’étudier les processus dynamiques en temps réel. Un appareil photo numérique affiche l’image du microscope sur un moniteur et enregistre les fichiers, tandis que le logiciel mesure les échantillons en temps réel. Les inserts pour porte-plaques et platine servent à installer facilement sur le microscope des flacons de culture de différents types et tailles.

Caractéristiques principales :

• Analyse d’objets colorés ou non dans des récipients de laboratoire : boîtes de Petri, fioles, plaques ; travail avec des récipients d’une hauteur allant jusqu’à 187 mm
• Techniques de microscopie : champ clair, contraste de phase et contraste en relief ; avec des accessoires optionnels : contraste par modulation de Hoffman
• Tourelle porte-objectifs codée : la luminosité de la source lumineuse est réglée automatiquement en fonction de l’objectif sélectionné
• Tête binoculaire avec tube latéral pour appareil photo numérique ; répartition du faisceau de 100:0 ou 0:100
• L’éclairage en lumière transmise est assuré par une LED à faible consommation de 3 W, dont la durée de vie peut atteindre 50000 heures
• Condenseur avec logement pour l’installation d’un curseur ; curseur à contraste de phase inclus, anneaux de phase centrables
• Système intelligent de contrôle de l’éclairage : sélection automatique de la luminosité, verrouillage de l’atténuation de la lumière, arrêt automatique avec minuterie, écran LCD d’état
• Platine avec déplacement de la verrerie selon les axes X et Y, un support universel pour matériel de laboratoire inclus ; une longue poignée de commande de la platine garantit le confort de l’utilisateur pendant le travail

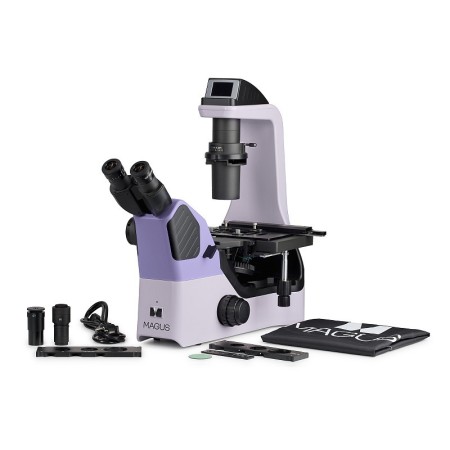

Contenu de l’emballage :

• Statif avec alimentation intégrée, source de lumière transmise, mécanisme de mise au point, platine, monture du condenseur et revolver porte-objectifs
• Condenseur avec logement pour curseur
• Tête de microscope binoculaire avec tube latéral
• Objectif plan achromatique Plan 4x/0,10 ∞/1,2 WD 30 mm, distance parfocale : 60 mm
• Objectif plan achromatique Plan 10x/0,25 phase ∞/1,2 WD 10,2 mm, distance parfocale : 60 mm
• Objectif plan achromatique Plan 20x/0,40 phase ∞/1,2 WD 12 mm, distance parfocale : 60 mm
• Objectif plan achromatique Plan 40x/0,60 phase ∞/1,2 WD 2,2 mm, distance parfocale : 60 mm
• Oculaire 10x/22 mm avec long dégagement oculaire et réglage dioptrique (2 pièces)
• Œilleton oculaire (2 pièces)
• Télescope de centrage
• Curseur de contraste de phase avec anneaux de contraste de phase à centrage
• Dispositif de contraste en relief
• Filtre vert
• Support universel pour matériel de laboratoire
• Adaptateur à monture C 0,5x
• Adaptateur à monture C 1x Câble d’alimentation secteur AC
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Objectif plan achromatique Plan 10x/0,25 ∞/1,2 WD 10,2 mm, distance parfocale : 60 mm
• Objectif plan achromatique Plan 20x/0,40 ∞/1,2 WD 4 mm, distance parfocale : 60 mm
• Objectif plan achromatique Plan 40x/0,60 ∞/1,2 WD 2,2 mm, distance parfocale : 60 mm
• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 10x/22 mm avec pointeur du centre du champ
• Oculaire 10x/22 mm avec réticule
• Oculaire 12,5x/16 mm (2 pièces)
• Oculaire 15x/16 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 30x/8 mm (2 pièces)
• Dispositif de contraste de phase : curseur à contraste de phase, jeu d’objectifs plans semi-apochromatiques de phase
• Dispositif de contraste à modulation de Hoffman avec jeu d’objectifs
• Plaque en verre pour la platine
• Plaque de platine en métal pour travailler avec un flacon de culture
• Kit de supports pour matériel de laboratoire Caméra numérique
• Lame d’étalonnage
• Moniteur
• Jeu de filtres colorés (bleu, vert, jaune, verre dépoli)
