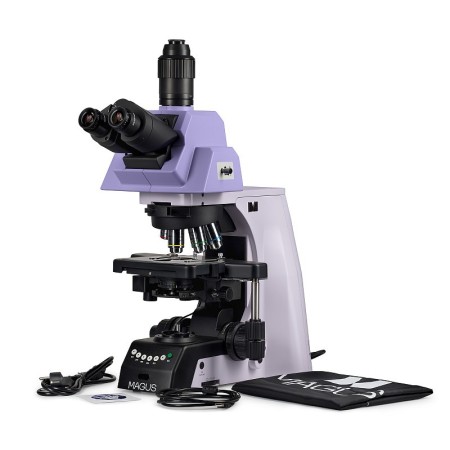

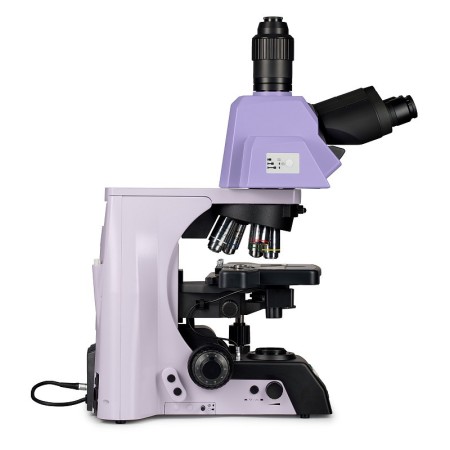

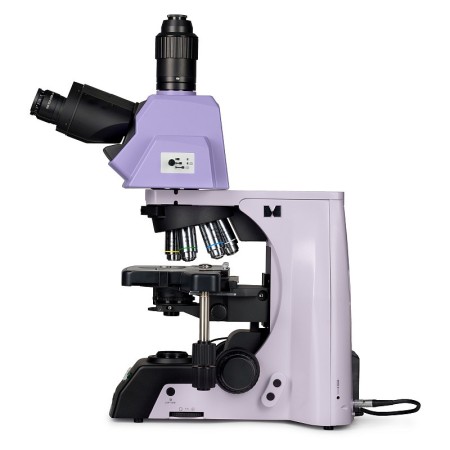

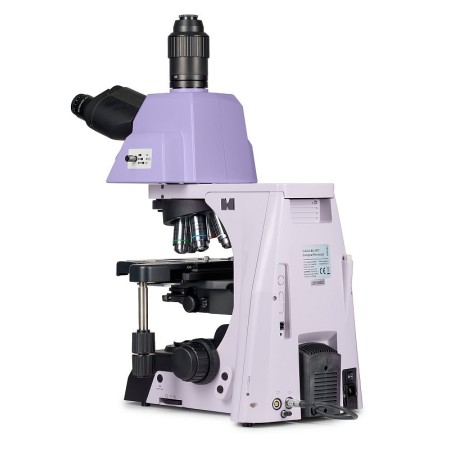

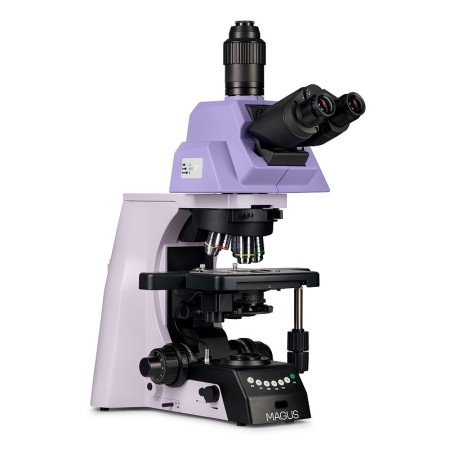

Microscope de recherche. Conçu pour l’observation d’échantillons biologiques transparents et translucides, tels que des frottis et des coupes transversales, en lumière transmise selon la méthode du champ clair. L’installation d’accessoires supplémentaires permet d’utiliser les méthodes du champ sombre, du contraste de phase, du contraste interférentiel différentiel, de la fluorescence et de la polarisation. Le revolver porte-objectifs motorisé et le condenseur automatisent le changement d’objectif et le réglage du système d’éclairage correspondant. Les réglages ne distraient pas l’utilisateur, qui peut ainsi concentrer son attention sur la recherche en direct et en accélérer le déroulement. Ce microscope convient à l’analyse microbiologique, au diagnostic médical et à la résolution de problèmes de recherche scientifique.

Tête du microscope

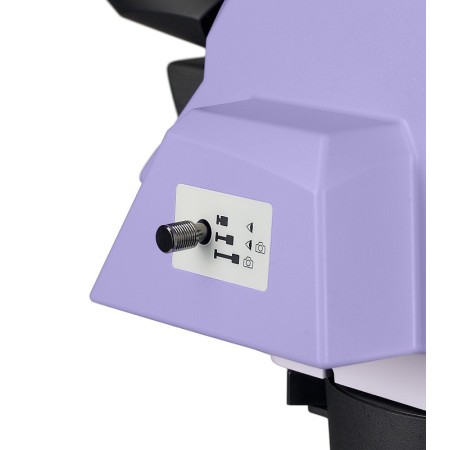

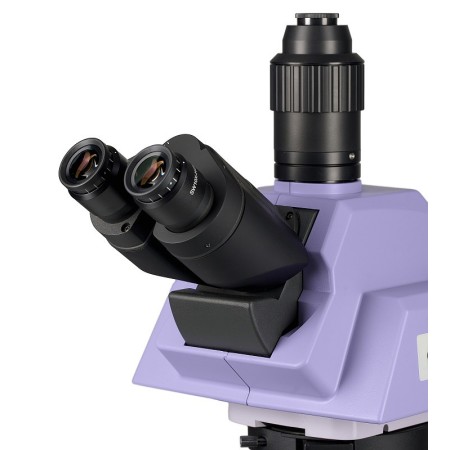

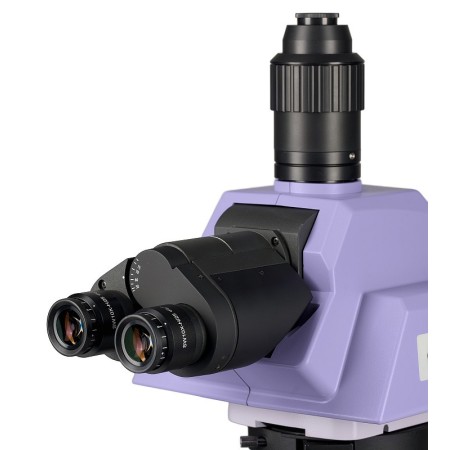

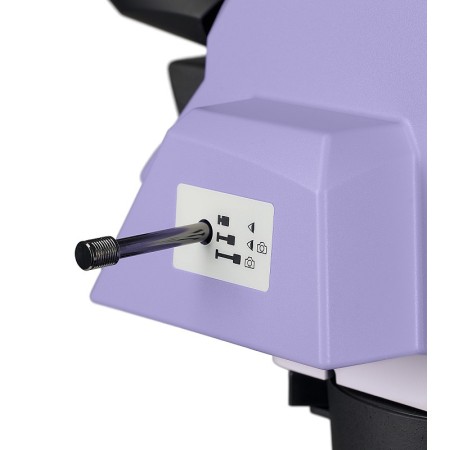

Tête trinoculaire avec optique corrigée à l’infini. L’utilisateur choisit l’angle le plus confortable de la tête du microscope entre 0° et 35°. Une caméra numérique peut être installée sur le tube trinoculaire. Le séparateur de faisceau est réglé sur 0/100, 100/0 ou 80/20. Le kit de base comprend des oculaires 10x/25 mm avec réglage dioptrique et un long dégagement oculaire permettant les observations avec des lunettes.

Revolver porte-objectifs et objectifs

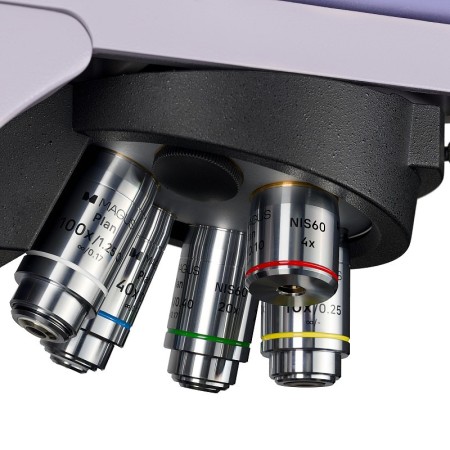

Un revolver porte-objectifs motorisé pour 6 objectifs est orienté vers l’intérieur : l’utilisateur peut voir quel objectif se trouve dans le trajet optique et l’espace au-dessus de la platine reste libre. Un objectif supplémentaire peut être installé dans l’emplacement libre afin d’obtenir un grossissement supplémentaire. Les objectifs sont plan achromatiques, avec une hauteur parfocale de 60 mm. Au-dessus du porte-objectifs se trouve un logement avec une prise pour l’installation d’un analyseur ou d’un curseur de contraste interférentiel différentiel.

Commande à distance du revolver porte-objectifs

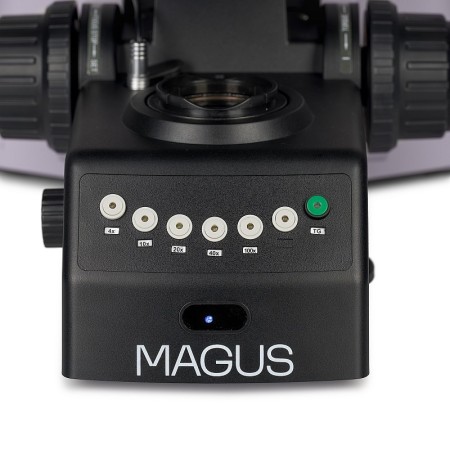

Le panneau avant du microscope comporte des boutons de sélection des objectifs. Lorsqu’un bouton est actionné, le revolver porte-objectifs positionne automatiquement l’objectif sélectionné dans la position d’observation. Un autre bouton permet de passer d’un objectif fréquemment utilisé à l’autre. À côté des molettes de mise au point, situées de chaque côté du corps du microscope, se trouvent les boutons de rotation du porte-objectifs. La position de la lentille frontale du condenseur et la luminosité de l’éclairage sont réglées automatiquement en fonction de l’objectif sélectionné. Ces caractéristiques améliorent le confort, la vitesse et l’efficacité.

Maintien de niveaux de luminosité confortables lors du changement de grossissement

Les objectifs de différents grossissements transmettent la lumière à des niveaux d’intensité différents ; chaque changement d’objectif nécessite donc un réglage de la luminosité. Passer d’un objectif à fort grossissement à un objectif à plus faible grossissement fatigue les yeux, car la luminosité de l’image dans les oculaires augmente brusquement. MAGUS Bio 290T, doté d’un réglage intelligent de la luminosité, résout ce problème. Le microscope mémorise la luminosité définie par l’utilisateur pour chaque objectif sélectionné et règle automatiquement la luminosité lorsque le porte-objectifs tourne. Le réglage intelligent réduit le temps nécessaire pour ajuster la luminosité. MAGUS Bio 290T améliore le confort de l’utilisateur et lui fait gagner du temps, même lorsque les observations nécessitent des changements fréquents de grossissement.

Mécanisme de mise au point

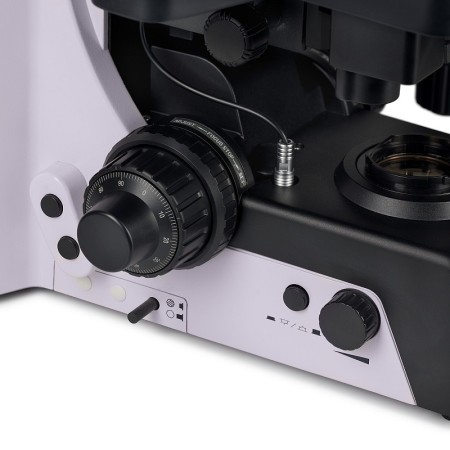

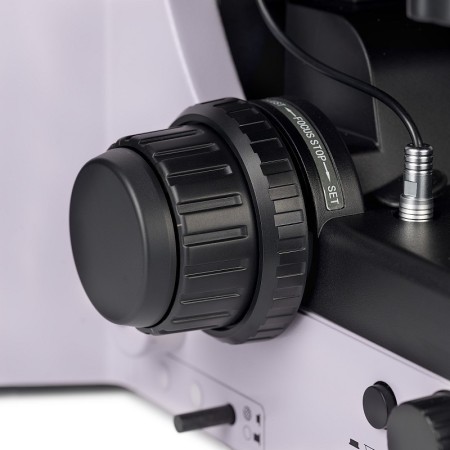

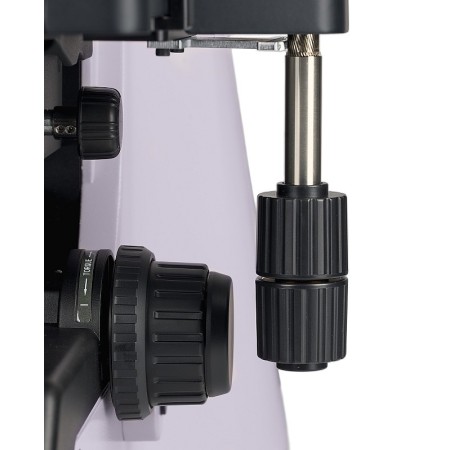

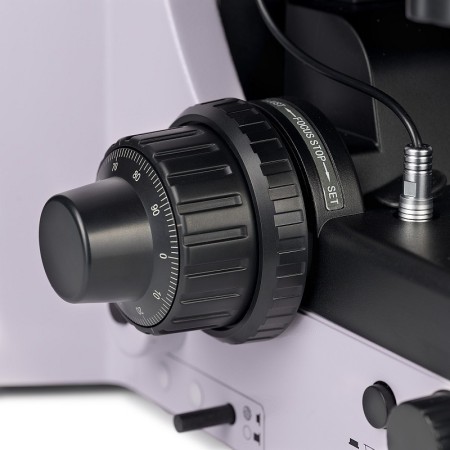

Les molettes de mise au point grossière et fine sont coaxiales et situées en bas. Le chercheur peut poser les mains sur la table et adopter une position confortable devant le microscope. La molette de verrouillage de la mise au point grossière permet de régler rapidement le microscope après le changement de l’objet étudié. Elle se trouve sur le côté gauche du microscope, sur le même axe que le mécanisme de mise au point. La bague située sur le côté droit règle la tension de la vis de mise au point grossière. L’utilisateur règle la tension adéquate pour ses observations.

Platine

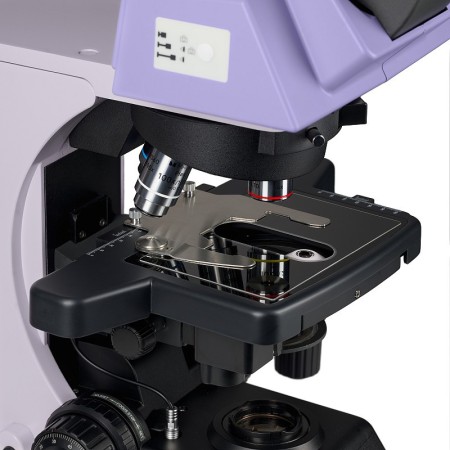

La platine est en verre saphir. La dureté et la durabilité du verre saphir, ainsi que sa résistance aux rayures et aux produits chimiques, ne sont surpassées que par celles du verre diamant. Ses performances dépassent largement celles du Gorilla Glass, un verre trempé chimiquement populaire. Selon l’échelle de Mohs (échelle en dix points de la dureté relative des surfaces minérales), le Gorilla Glass obtient une note de 6,8, le saphir de 9 et le diamant de 10. Le porte-préparations est fixé à l’aide de deux vis et peut être facilement retiré pour permettre un balayage manuel. La molette de commande de la platine réglable en hauteur assure le confort de l’utilisateur, qui peut poser sa main sur la table pour travailler sans fatigue. La molette de commande est également dotée d’un réglage de tension, permettant de sélectionner la tension de rotation optimale pour un déplacement fluide et précis de l’échantillon.

Condenseur

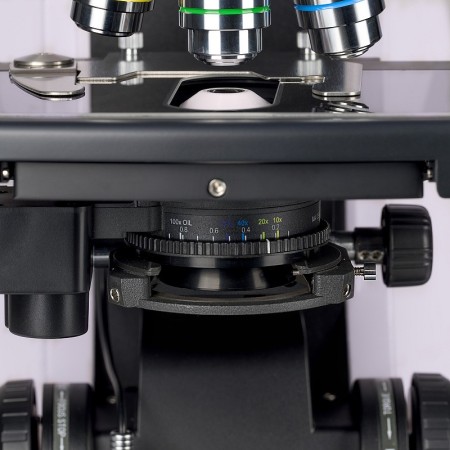

Réglage optimal du condenseur pour chaque objectif : les lentilles auxiliaires rotatives se retirent automatiquement du trajet du faisceau lumineux avec les objectifs à faible grossissement et y reviennent avec les objectifs de grossissement supérieur à 10x. Une intervention manuelle réduite permet un fonctionnement pratique et rapide. L’utilisateur peut également régler individuellement la position des lentilles auxiliaires rotatives du condenseur pour des études spécifiques. Le condenseur est réglable en hauteur et peut être centré. Type de monture : queue d’aronde. La bague du condenseur règle le diaphragme d’ouverture à iris. Le corps du condenseur présente les valeurs d’ouverture en blanc et le grossissement de l’objectif en couleur, tandis que la bague porte un repère indicateur. Pour obtenir le contraste avec chaque objectif, il est recommandé de tourner la bague de sorte que l’indicateur corresponde aux valeurs d’ouverture ou de grossissement de l’objectif utilisé.

Éclairage

L’illuminateur en lumière transmise contient une LED de 3 W. La température de couleur ne varie pas lorsque la luminosité est réglée. La durée de vie des LED est de 50000 heures.

Éclairage de Köhler en lumière transmise

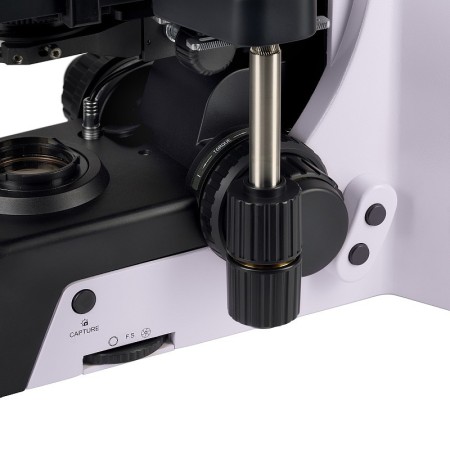

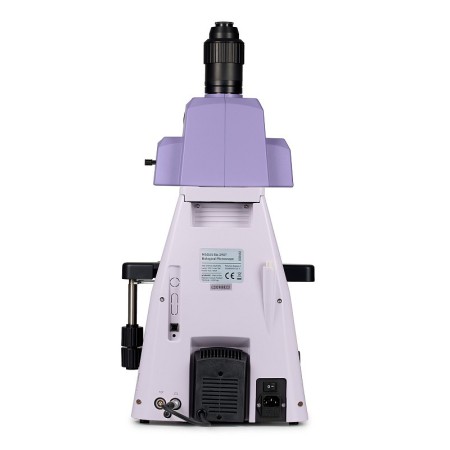

La source lumineuse se trouve à l’arrière du microscope et la lumière est dirigée vers le collecteur au moyen d’un miroir. Le contraste de l’image est réglé par le diaphragme d’ouverture du condenseur, tandis que la zone du champ éclairée est réglée par le diaphragme de champ du collecteur. La commande du diaphragme de champ se trouve sur le corps, en bas à droite, à côté de la zone de réglage de la mise au point, ce qui simplifie le réglage de l’éclairage de Köhler. L’éclairage de Köhler améliore la qualité de l’image de l’échantillon observé : chaque objectif atteint sa résolution maximale et le champ de vision est éclairé uniformément, sans assombrissement sur les bords. L’objet étudié est net et ne présente aucun artefact d’image.

Conception ergonomique

L’inconfort physique entraîne de la fatigue et réduit la productivité. La conception ergonomique du microscope joue un rôle important dans le travail quotidien de recherche scientifique. MAGUS Bio 290T offre un confort d’utilisation pendant le travail. Les composants motorisés accélèrent et simplifient les opérations répétitives, surtout lorsque les changements d’objectif sont fréquents. L’utilisateur choisit un angle confortable pour la tête du microscope, évitant ainsi de fatiguer le dos et le cou. Les molettes de mise au point sont situées à la base du microscope. L’utilisateur n’a pas besoin de forcer avec les mains. Grâce au mouvement fluide du mécanisme, il peut mettre l’objet au point sans difficulté. Le microscope nécessite un minimum de mouvements de la main grâce à la longue poignée de la platine et à la poignée de mise au point, situées dans la même zone de travail.

Accessoires

Une gamme d’accessoires est conçue pour ce microscope. Les objectifs en option offrent des grossissements supplémentaires. Les oculaires étendent la plage de grossissement du microscope. Les oculaires supplémentaires contribuent à exploiter au maximum le potentiel de l’objectif utilisé le plus souvent. Les accessoires en option pour le contraste de phase, l’épifluorescence, le champ sombre, la polarisation et le DIC élargissent la gamme des techniques de microscopie et permettent d’étudier des échantillons invisibles en champ clair. Une caméra numérique transmet l’image du microscope à un écran, enregistre les fichiers et le logiciel effectue des mesures des échantillons en temps réel. Une lame de calibration est utilisée pour mesurer les objets ; elle peut être associée à un oculaire gradué ou au logiciel de la caméra.

Modèles alternatifs

Le MAGUS Bio 290T peut être considéré comme une alternative aux modèles suivants : Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Caractéristiques principales :

• Observation d’échantillons transparents et translucides en champ clair et en lumière transmise
• Tête trinoculaire avec un tube vertical pour l’installation d’une caméra numérique et réglage de l’angle d’inclinaison ; séparateur de faisceau 0/100, 100/0 ou 80/20
• Revolver porte-objectifs motorisé permettant de changer les objectifs utilisés en appuyant sur un bouton ; panneau pratique pour la commande à distance du revolver porte-objectifs
• L’illuminateur à lumière transmise est une LED écoénergétique de 3 W, d’une durée de vie pouvant atteindre 50000 heures
• Éclairage de Köhler en lumière transmise, condenseur motorisé avec lentilles auxiliaires pivotantes
• Système intelligent de contrôle de l’éclairage par sélection automatique de la luminosité lors du changement d’objectif utilisé
• La platine est dotée d’une surface en verre saphir et d’une longue poignée de commande pour une utilisation confortable
• Large gamme d’accessoires compatibles en option

Le coffret contient :

• Statif avec mécanisme de mise au point, fonction mode Eco, commande semi-automatique du revolver porte-objectifs et du condenseur
• Boîtier d’éclairage LED en lumière transmise (monté sur le statif)
• Revolver porte-objectifs motorisé (monté sur le statif)
• Support de platine avec monture de condenseur
• Platine avec porte-échantillon
• Condenseur d’Abbe motorisé avec lentille escamotable
• Tête trinoculaire
• Objectif plan achromatique Plan 4x/0,10 ∞/–, distance parfocale : 60 mm
• Objectif plan achromatique Plan 10x/0,25 ∞/–, distance parfocale : 60 mm
• Objectif plan achromatique Plan 20x/0,40 ∞/0,17, distance parfocale : 60 mm
• Objectif plan achromatique Plan 40x/0,65 ∞/0,17 (à ressort), distance parfocale : 60 mm
• Objectif plan achromatique Plan 100x/1,25 à immersion dans l’huile ∞/0,17 (à ressort), distance parfocale : 60 mm
• Oculaire 10x/25 mm avec long dégagement oculaire et réglage dioptrique (2 pièces)
• Œilleton (2 pièces)
• Adaptateur à monture C 1x
• Flacon d’huile à immersion
• Adaptateur et câble d’alimentation du microscope
• Housse antipoussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Objectif plan achromatique Plan 2x/0,06 ∞/–, distance parfocale : 60 mm
• Objectif plan achromatique Plan 60x/0,80 ∞/0,17, distance parfocale : 60 mm
• Objectif plan apochromatique Plan Apo 60x/1,42 à immersion dans l’huile ∞/0,17, distance parfocale : 60 mm
• Objectif plan achromatique Plan 100x/1,10 à immersion dans l’eau ∞/0,17, distance parfocale : 60 mm
• Jeu d’objectifs de fluorescence plan semi-apochromatiques Plan S-Apo 4x, 10x, 20x, 40x, 100x (à immersion dans l’huile) ∞/0,17, distance parfocale : 60 mm
• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 10x/22 mm avec réticule
• Oculaire 10x/22 mm avec repère de visée
• Oculaire 12,5x/16mm (2 pièces)Oculaire 15x/16 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 30x/8mm (2 pièces)
• Dispositif de contraste de phase : condenseur pour contraste de phase, jeu d’objectifs de phase, télescope de centrage
• Condenseur pour champ sombre NA 0,7–0,9
• Condenseur à immersion pour champ sombre NA 1,3–1,26
• Dispositif pour travailler selon la méthode du contraste interférentiel différentiel (DIC)
• Accessoire d’épifluorescence avec boîtier pour lampe au mercure, cubes de filtres de fluorescence et bloc d’alimentation pour lampe au mercure
• Accessoire d’épifluorescence avec source lumineuse LED, cubes de filtres de fluorescence et câble d’alimentation
• Instrument de polarisation
• Caméra numérique
• Lame d’étalonnage
• Moniteur
• Jeu de filtres colorés (bleu, vert, jaune, verre dépoli)
