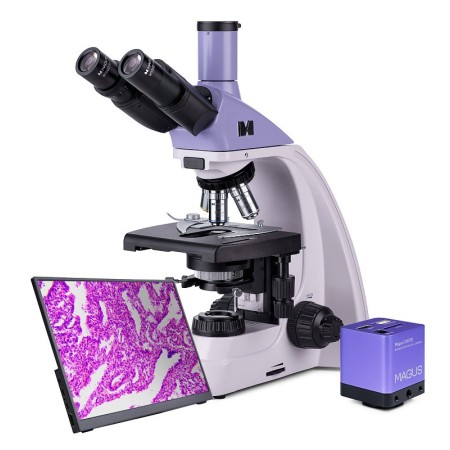

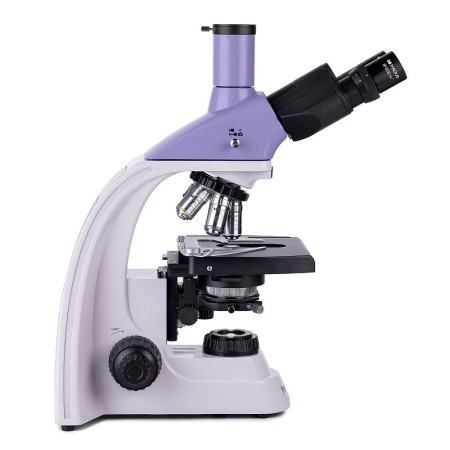

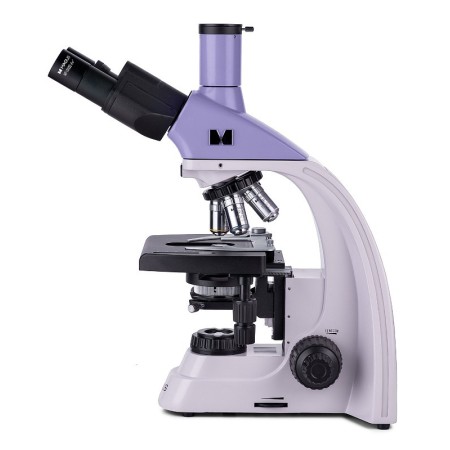

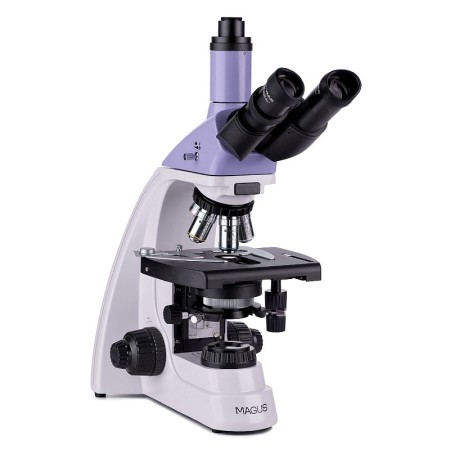

Le microscope MAGUS Bio D250TL LCD sert à examiner des échantillons en coupes fines et des frottis de matériaux biologiques. Les observations sont réalisées par microscopie en champ clair et en lumière transmise. Une lumière LED de 3 watt fournit l’éclairage et les optiques sont dotées d’objectifs plan-achromatiques corrigés à l’infini. Ce microscope permet d’utiliser des accessoires supplémentaires, notamment des dispositifs pour les observations en champ sombre, en lumière polarisée ou en contraste de phase. Ce modèle de microscope est idéal pour les analyses en laboratoire, la recherche scientifique et l’enseignement.

Microscope en fonctionnement »

Caméra numérique

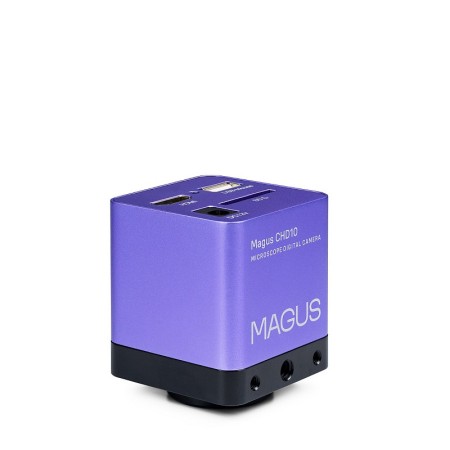

MAGUS CHD10 est la caméra la plus économique avec interface HDMI.
La caméra est équipée d’un capteur de 2 MP et produit des images Full HD réalistes avec une résolution de 1920x1080 pixels.
Il s’agit d’une caméra autonome qui ne nécessite ni connexion à un ordinateur ni installation d’un logiciel supplémentaire. Vous pouvez connecter la caméra directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L’interface HDMI permet un transfert rapide et stable de la caméra vers l’écran externe. La vidéo est enregistrée à 60 images par seconde.
La caméra associe une fréquence d’images élevée et une large bande passante HDMI. Les vidéos sont ainsi fluides, sans blocage ni saccade entre les images. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans erreur et leur affichage ne présente aucun retard.

Moniteur

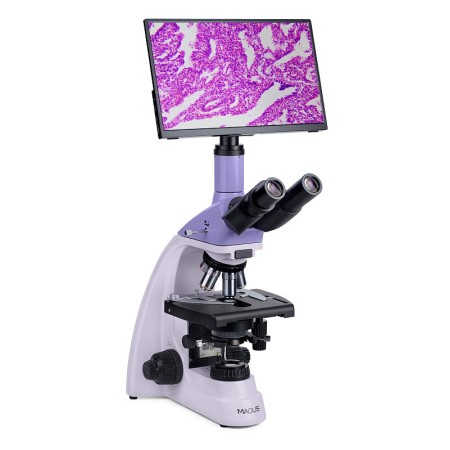

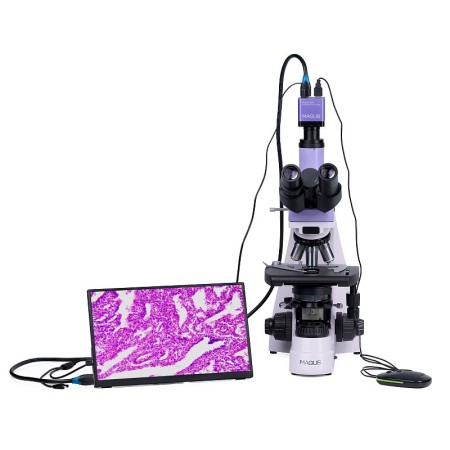

Les moniteurs MAGUS MCD fonctionnent avec les caméras MAGUS CHD pour former un système d’imagerie complet pour les microscopes MAGUS.

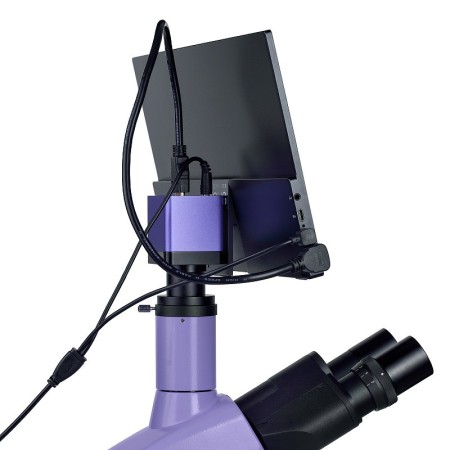

La caméra se connecte au moniteur via son interface HDMI. Le moniteur affiche des images en temps réel. Son écran LCD IPS offre un grand angle de vision, une luminosité élevée et un bon contraste. Même lorsque l’écran est regardé sous un grand angle, l’image n’est pas déformée. La taille de l’écran est de 13,3''.

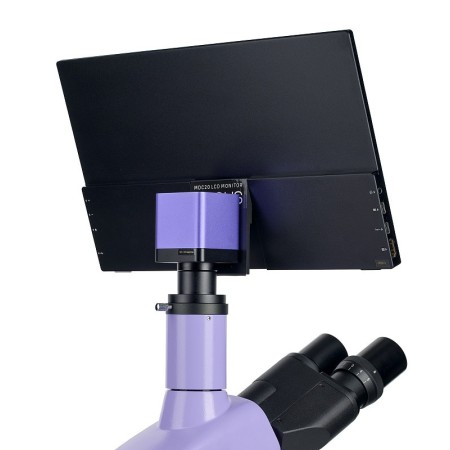

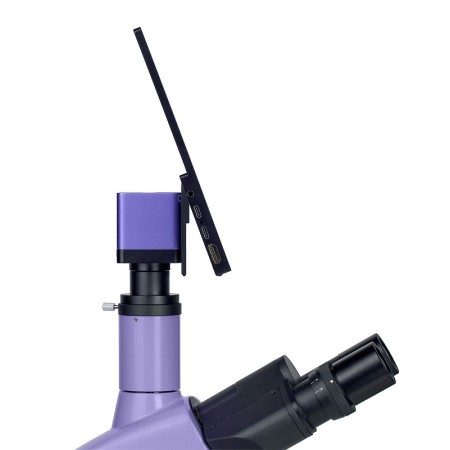

Le moniteur peut être installé sur une surface horizontale à l’aide d’un support pliable ou monté directement sur une caméra ou un trépied.

Optiques

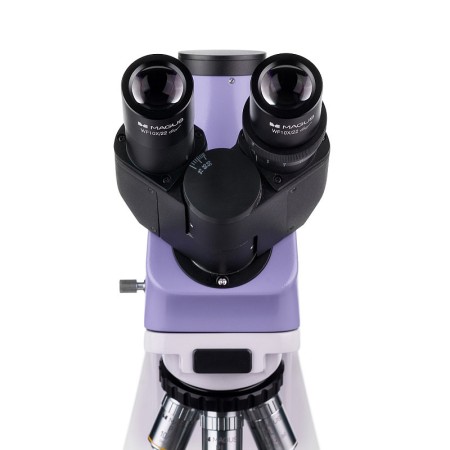

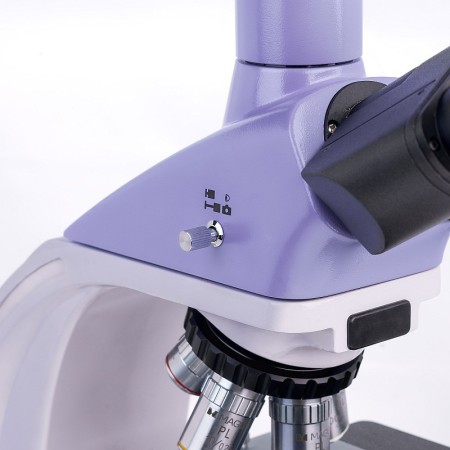

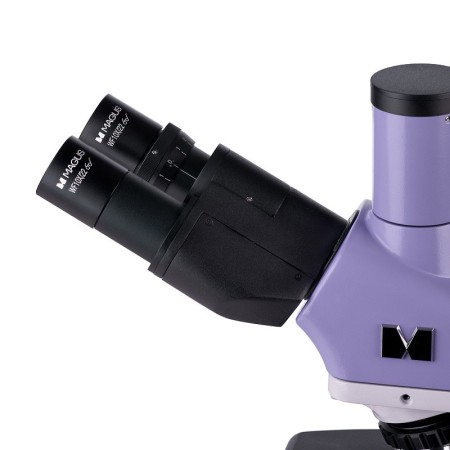

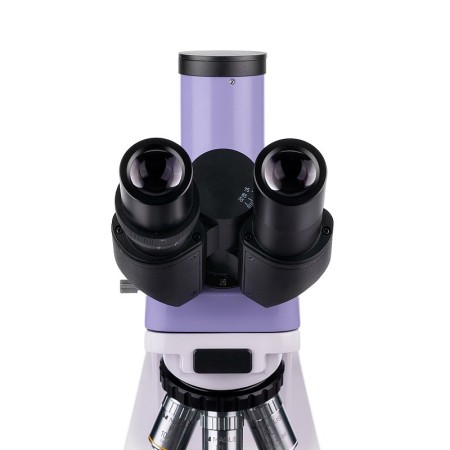

La tête trinoculaire comprend deux tubes optiques pour l’observation directe et un tube vertical destiné à accueillir une caméra numérique (non incluse). Les tubes optiques accueillant les oculaires sont inclinés à 30° pour offrir un meilleur confort lors des observations prolongées, et peuvent pivoter de 360° pour s’adapter à la taille de l’observateur. Une bague de réglage dioptrique est située sur le tube optique gauche.

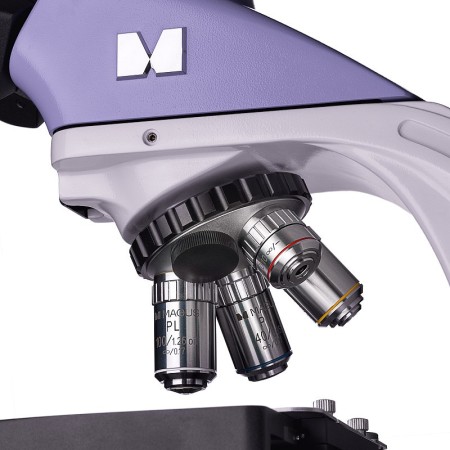

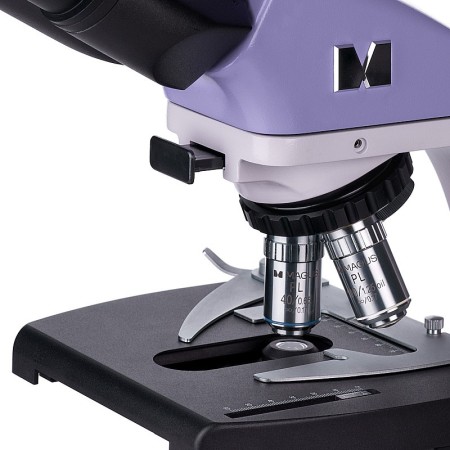

Les objectifs sont montés sur un revolver porte-objectifs à 5 positions : 4 objectifs sont déjà installés sur l’instrument, tandis qu’une position du revolver reste libre pour ajouter un objectif supplémentaire. Cette position libre peut accueillir n’importe quel objectif en option, ce qui permet d’ajouter un facteur de grossissement à la plage de grossissements disponible. Pendant l’observation, l’utilisateur peut voir quel objectif se trouve dans le trajet optique, car le revolver porte-objectifs est orienté vers l’intérieur de l’instrument. De plus, cette configuration laisse l’espace au-dessus de la platine dégagé.

La plage de grossissement du microscope va de 40x à 1000x (uniquement dans la configuration de base). L’ajout d’objectifs supplémentaires augmente le grossissement maximal.

Éclairage

Les LED montées à l’intérieur de la base du microscope fournissent un éclairage intense et uniforme de l’objet observé. La température de couleur reste inchangée même lorsque la luminosité varie. La puissance de l’éclairage est de 3 W. La durée de vie des LED atteint 50000 heures. Le système d’éclairage est alimenté par le secteur CA.

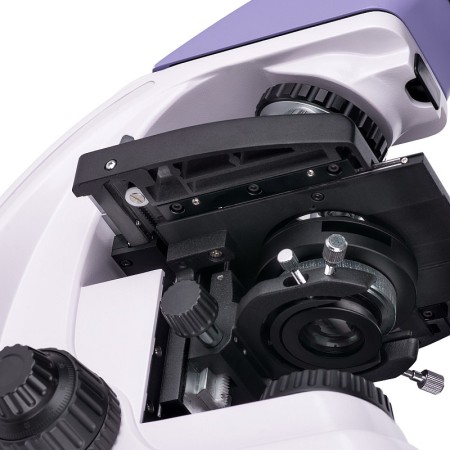

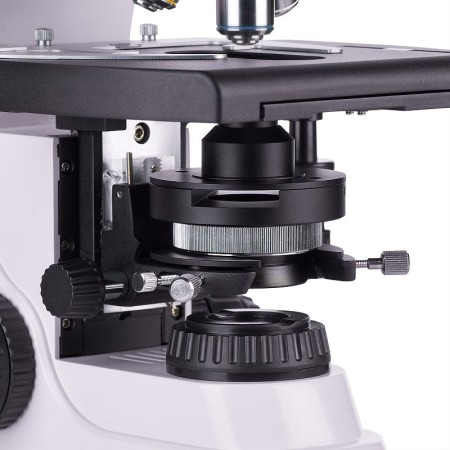

En réglant la position du condenseur d’Abbe et en ouvrant ou fermant le diaphragme d’ouverture et le diaphragme de champ, il est possible de configurer l’éclairage de Köhler. Il est également possible d’utiliser des curseurs pour les techniques d’observation en champ sombre ou en contraste de phase (le condenseur est doté d’une fente dédiée). Les curseurs permettent de passer très rapidement d’une méthode d’observation à une autre.

Platine et mécanisme de mise au point

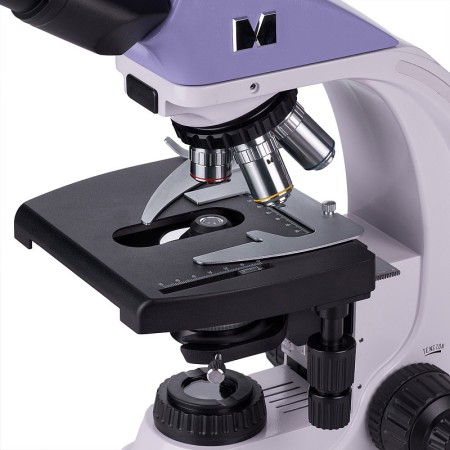

La platine ne possède pas de crémaillère de positionnement. Il n’y a donc aucun mécanisme encombrant qui gêne les observations, et le microscope occupe moins d’espace sur la table de travail. Le dispositif mécanique qui déplace l’échantillon est amovible (utile pour les balayages manuels).

Les mécanismes de mise au point grossière et fine servent à régler la netteté. Les boutons correspondants se trouvent de chaque côté du microscope. Comme ils sont proches de la base, il n’est pas nécessaire de garder les bras en l’air pour régler la netteté. Les mains peuvent rester confortablement posées sur la table. La mise au point grossière est dotée d’un bouton de blocage et la tension de la vis macrométrique peut être réglée. Le réglage de la netteté est fluide et sans effort.

Accessoires

Les possibilités du microscope MAGUS Bio 250TL peuvent être étendues grâce à une gamme d’accessoires dédiés, comprenant des oculaires, des objectifs, des lames d’étalonnage, des caméras numériques et des dispositifs d’observation en champ sombre, en lumière polarisée ou en contraste de phase.

Caractéristiques principales du microscope :

• Tête trinoculaire, revolver porte-objectifs pour 5 objectifs, optiques plan-achromatiques corrigées à l’infini
• Les tubes optiques des oculaires pivotent de 360° pour s’adapter facilement à la taille de l’observateur
• Tube optique gauche avec bague de réglage dioptrique ; mise au point grossière et fine (vis macrométrique et micrométrique)
• La mise au point grossière est dotée d’un bouton de blocage et la tension de la vis macrométrique peut être réglée
• Le condenseur d’Abbe est centrable et réglable en hauteur ; la présence d’un diaphragme d’ouverture et d’un diaphragme de champ permet de configurer l’éclairage de Köhler
• Source lumineuse pour les observations en lumière transmise : LED de 3 W à luminosité réglable, alimentée par le secteur CA à 220 V
• Possibilité d’installer des accessoires supplémentaires

Caractéristiques principales de la caméra :

• Fonctionnement autonome de la caméra sans connexion à un PC ni installation de logiciel
• Interface HDMI pour un transfert de données stable et rapide
• Résolution de 1920x1080 pixels, idéale pour afficher des images sur un moniteur Full HD
• 60 images par seconde pour l’observation d’échantillons en mouvement, l’enregistrement vidéo et le déplacement de l’échantillon sans retard ni saccade
• Le capteur couleur CMOS SONY Starvis rétroéclairé offre des images peu bruitées et une sensibilité élevée à la lumière, même dans des conditions de faible luminosité. Il est possible d’obtenir des images plus nettes et plus lumineuses, aux couleurs plus saturées
• Logiciel d’enregistrement et de retouche de photos et de vidéos, écran externe, mesures linéaires et angulaires

Le colis comprend :

• Caméra numérique MAGUS CHD10 (caméra numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur secteur CA de 12 V/1 A (Euro), manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD20
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, support du condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : 4x/0,10
• Objectif plan-achromatique à l’infini : 10x/0,25
• Objectif plan-achromatique à l’infini : 40x/0,65 (avec mécanisme à ressort)
• Objectif plan-achromatique à l’infini : 100x/1,25 huile (avec mécanisme à ressort)
• Oculaire 10x/22 mm à long dégagement oculaire (2 pièces)
• Œilleton (2 pièces)
• Filtre (4 pièces)
• Adaptateur C-mount
• Flacon d’huile à immersion
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : 20x/0,40
• Objectif plan achromatique à l’infini : 60x/0,80 (à mécanisme à ressort)
• Dispositif de contraste de phase
• Curseur de contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à immersion dans l’huile avec N.A. 1,36–1,25
• Curseur à fond noir
• Accessoires de polarisation
• Lame d’étalonnage
