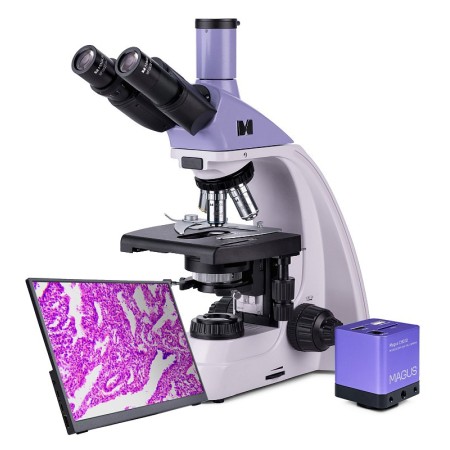

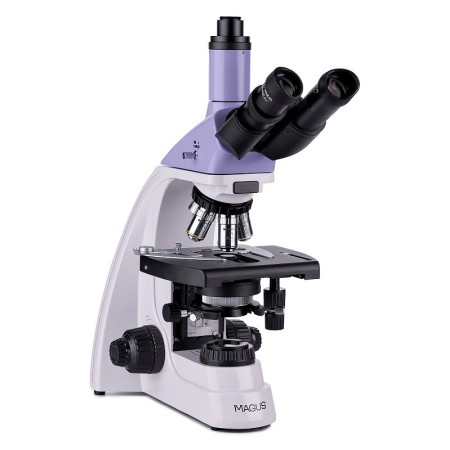

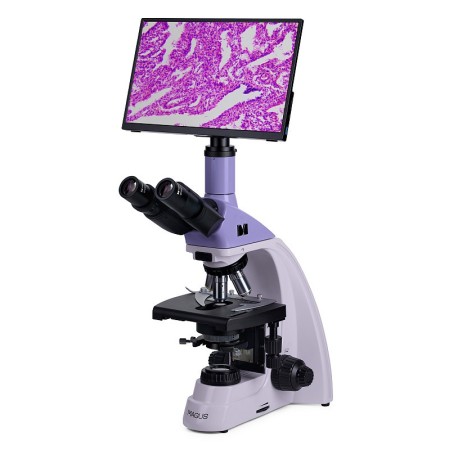

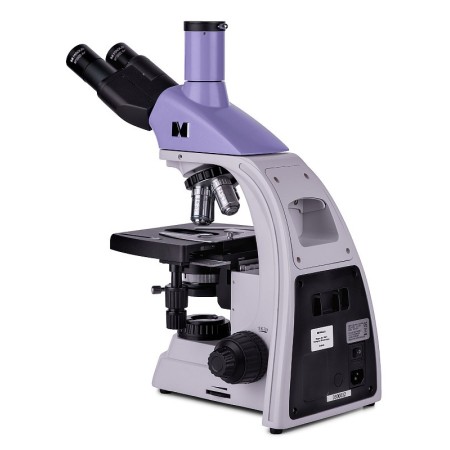

Le microscope biologique MAGUS Bio D250T LCD est un instrument professionnel destiné à l’observation d’échantillons biologiques en lumière transmise. La principale technique de microscopie utilisée est le champ clair (immédiatement accessible). Il est également possible d’utiliser des techniques d’observation en champ sombre, à contraste de phase ou en lumière polarisée, mais celles-ci nécessitent l’ajout d’accessoires au microscope. Ce microscope est idéal pour les observations en laboratoire et la recherche dans les domaines médical, pharmaceutique, médico-légal, agricole et bien d’autres.

Appareil photo numérique

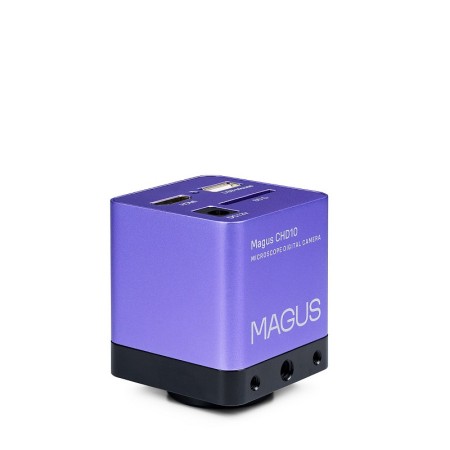

MAGUS CHD10 est un appareil photo doté d’une interface HDMI. Il est équipé d’un capteur de 2 MP et produit des images réalistes Full HD d’une résolution de 1920x1080 pixels.
Il s’agit d’un appareil photo autonome qui ne nécessite ni connexion à un ordinateur ni installation d’un logiciel supplémentaire. Vous pouvez le connecter directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L’interface HDMI permet un transfert rapide et stable de l’appareil photo vers l’écran externe. La vidéo est enregistrée à 60 ips.
L’appareil photo associe une fréquence d’images élevée à une bande passante HDMI importante. Les vidéos sont ainsi lumineuses, sans blocage ni saut d’image. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans défaut et leur affichage se fait sans retard.

Moniteur

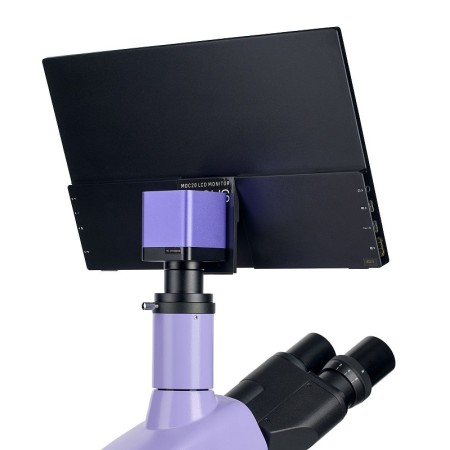

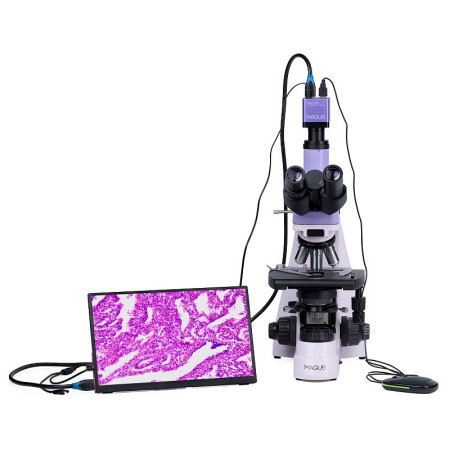

Les moniteurs MAGUS MCD fonctionnent avec les appareils photo MAGUS CHD afin de former un système d’imagerie complet pour les microscopes MAGUS.
La connexion à l’appareil photo s’effectue via son interface HDMI. Le moniteur affiche des images en temps réel. Son écran LCD IPS offre un grand angle de vision, une luminosité élevée et un bon contraste. Même lorsque l’on regarde l’écran sous un angle large, l’image n’est pas déformée. La taille de l’écran est de 13,3''.

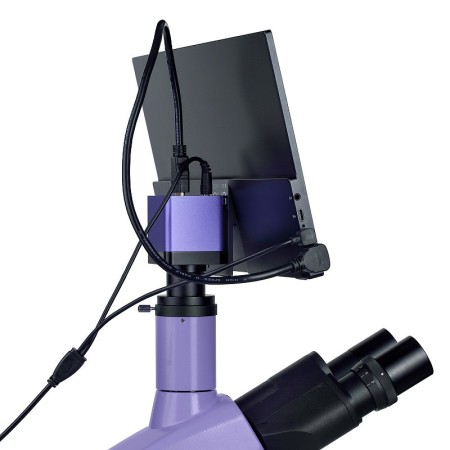

Le moniteur peut être installé sur une surface horizontale à l’aide d’un support pliable ou monté directement sur un appareil photo ou un trépied.

Optique

Les objectifs plan-achromatiques fournissent des images claires, riches en contraste et en détails, avec un minimum d’aberrations. Avec les objectifs et les oculaires fournis, le grossissement varie de 40x à 1000x, mais la limite supérieure peut être augmentée à l’aide d’oculaires supplémentaires. L’optique est corrigée à l’infini, ce qui signifie que divers autres accessoires peuvent être insérés dans le trajet optique.

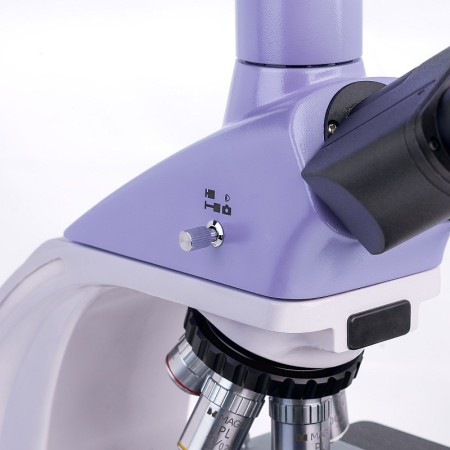

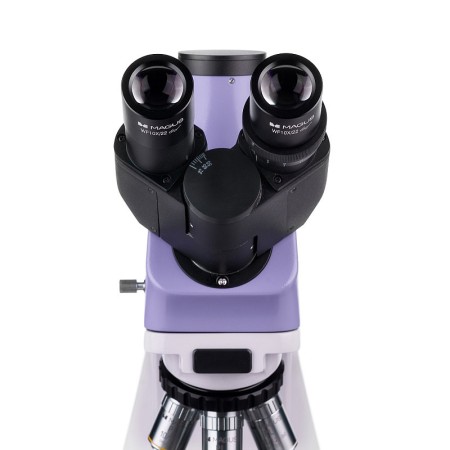

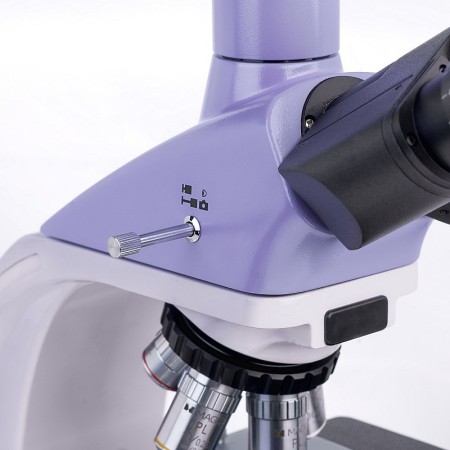

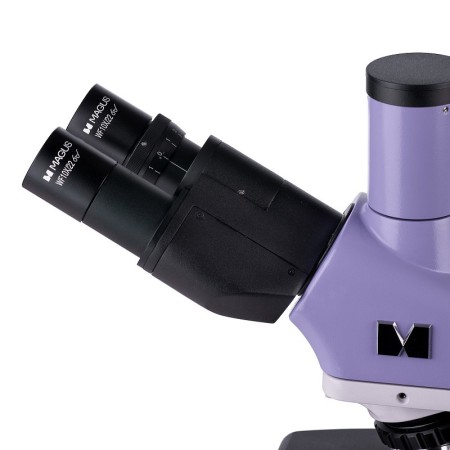

La tête trinoculaire est dotée d’un tube vertical distinct destiné à accueillir un appareil photo numérique (non inclus). Ce tube optique est orienté verticalement. La tête trinoculaire est équipée de tubes optiques pivotants à 360°, et les dioptries peuvent être réglées à l’aide d’une bague sur le barillet gauche. La conception de la tête trinoculaire permet de régler facilement l’écartement interpupillaire en fonction de la taille de l’observateur.

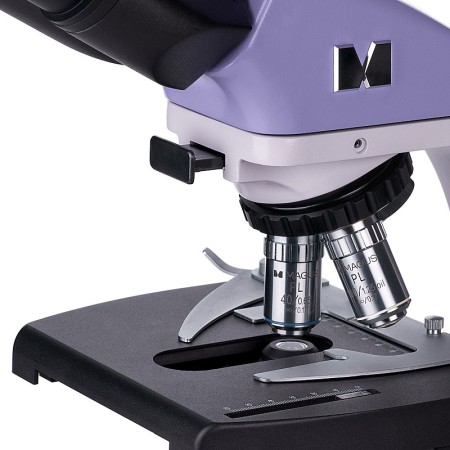

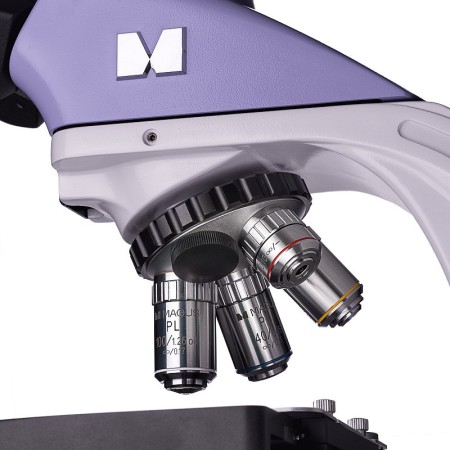

Le revolver porte-objectifs, avec ses objectifs, est orienté vers l’intérieur de l’instrument et peut accueillir 5 objectifs simultanément : 4 sont inclus dans le coffret et le cinquième emplacement reste libre. Un objectif supplémentaire peut fournir un facteur de grossissement additionnel dans la plage de grossissement disponible.

Éclairage

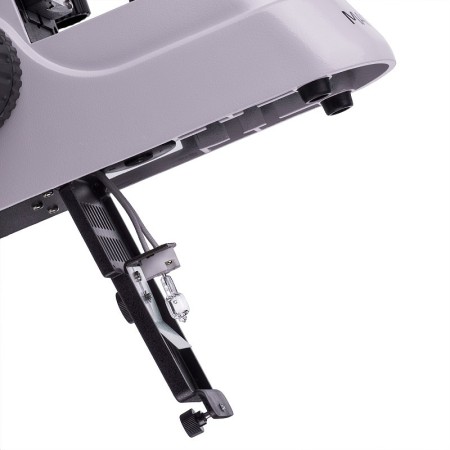

La lampe halogène de 30 W fournit un éclairage intense et permet de bien voir les structures de l’échantillon avec toutes les techniques d’observation et tous les objectifs. La lumière a une température de couleur chaude, plus confortable pour les yeux lors de longues heures de travail. Un variateur de luminosité est présent. La lampe est alimentée par le secteur CA.

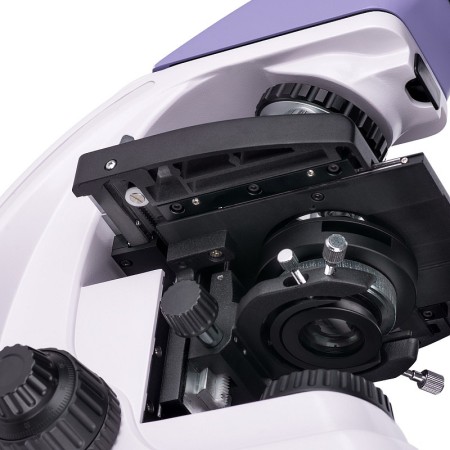

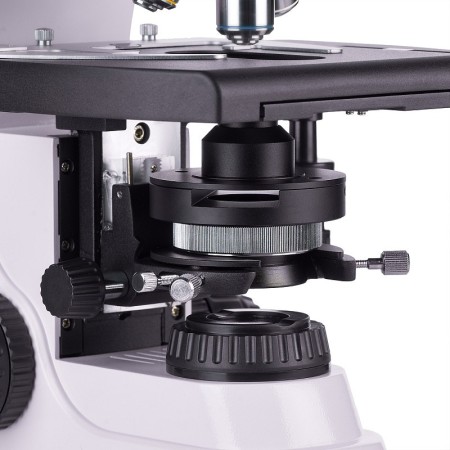

L’éclairage de Köhler peut être configuré grâce au condenseur d’Abbe centrable et réglable en hauteur, au diaphragme d’ouverture et au diaphragme de champ. Le condenseur comporte une fente dans laquelle insérer un curseur de champ sombre ou un curseur de contraste de phase. L’utilisation d’un curseur permet de passer rapidement d’une technique d’observation à l’autre et d’améliorer ainsi les performances du microscope.

Platine et mécanisme de mise au point

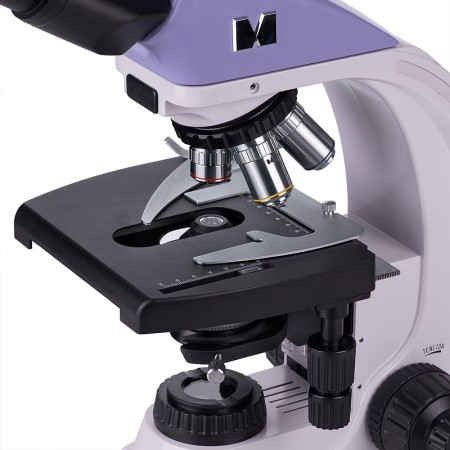

La platine ne comporte pas de crémaillère de positionnement, ce qui la rend plus ergonomique. Le dispositif mécanique déplace l’échantillon en douceur et peut être retiré pour effectuer un balayage manuel.

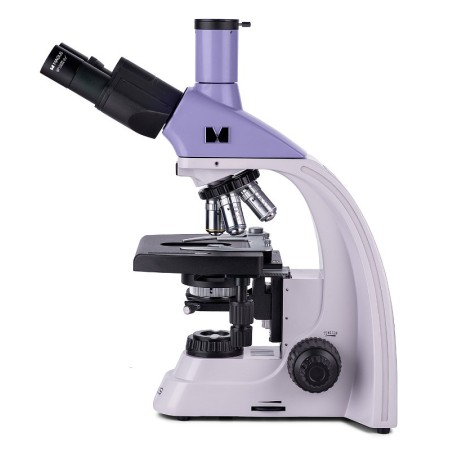

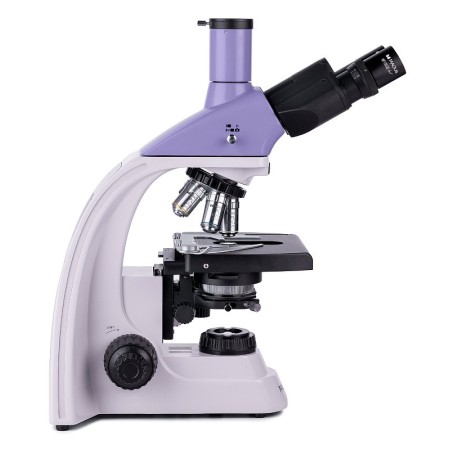

Les molettes de mise au point sont situées de chaque côté du microscope, près de la base du statif. Leur position permet de régler la netteté de l’image en gardant les mains posées sur la table plutôt que de les maintenir en l’air, ce qui offre un meilleur confort lors d’observations prolongées. Les molettes sont coaxiales (centrées sur le même axe). Le mécanisme de mise au point grossière est doté d’une molette de blocage et la tension de la vis macrométrique peut être réglée. En général, le mécanisme de mise au point fonctionne en douceur, sans qu’il soit nécessaire d’exercer une force excessive sur les molettes pour obtenir la netteté souhaitée.

Accessoires

La gamme d’accessoires en option comprend des oculaires, des objectifs, des instruments de polarisation, des condenseurs de champ sombre, des dispositifs de contraste de phase, des lames de calibration et des appareils photo numériques. Spécialement conçus pour le MAGUS Bio 250T, ces accessoires s’adaptent parfaitement au microscope et en optimisent les capacités.

Caractéristiques principales du microscope :

• Tête trinoculaire avec tube vertical pour accueillir un appareil photo numérique
• Les tubes optiques pivotants à 360° permettent d’adapter la position des oculaires à la taille de l’utilisateur
• Réglage dioptrique sur le barillet gauche, mise au point grossière (vis macrométrique) avec molette de blocage et molette de réglage de la tension de la vis macrométrique, mise au point fine avec vis micrométrique
• Observations en lumière transmise, source lumineuse : lampe halogène de 30 W à luminosité réglable
• Le condenseur d’Abbe, avec diaphragme d’ouverture et diaphragme de champ, permet de configurer l’éclairage de Köhler
• Possibilité d’insérer un curseur de contraste de phase ou un curseur de champ sombre (une fente dédiée est prévue)
• Une vaste gamme d’accessoires en option

Caractéristiques principales de l’appareil photo :

• Fonctionnement autonome de l’appareil photo, sans connexion à un PC ni installation de logiciel
• Interface HDMI pour un transfert de données stable et rapide
• Résolution de 1920x1080 pixels, idéale pour afficher les images sur un moniteur Full HD
• 60 ips pour observer des échantillons en mouvement, enregistrer des vidéos et déplacer l’échantillon sans retard ni saccades
• Le capteur couleur CMOS SONY Starvis rétroéclairé produit des images peu bruitées et offre une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il permet d’obtenir des images plus nettes et lumineuses, aux couleurs saturées
• Logiciel d’enregistrement et de retouche de photos et de vidéos, écran externe, mesures linéaires et angulaires

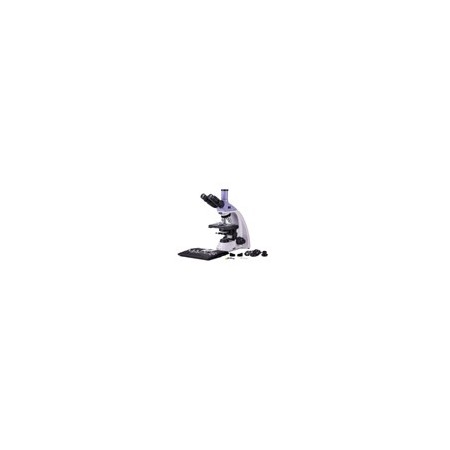

Contenu de l’emballage :

• Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur secteur CA 12 V/1 A (Euro), manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD20

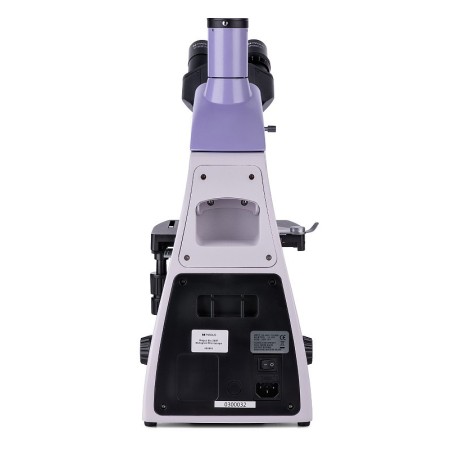

• Base avec prise d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, support de condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif plan-achromatique à l’infini : 4x/0,10
• Objectif plan-achromatique à l’infini : 10x/0,25
• Objectif plan-achromatique à l’infini : 40x/0,65 (avec mécanisme à ressort)
• Objectif plan-achromatique à l’infini : 100x/1,25 à immersion dans l’huile (avec mécanisme à ressort)
• Oculaire 10x/22 mm à grand dégagement oculaire (2 pièces)
• Œilleton (2 pièces)
• Filtre (4 pièces)
• Adaptateur monture C
• Flacon d’huile à immersion
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/22 mm avec échelle graduée
• Oculaire 12,5x/14 mm (2 pièces)
• Oculaire 15x/15 mm (2 pièces)
• Oculaire 20x/12 mm (2 pièces)
• Oculaire 25x/9 mm (2 pièces)
• Objectif plan achromatique à l’infini : 20x/0,40
• Objectif plan achromatique à l’infini : 60x/0,80 (à mécanisme à ressort)
• Dispositif de contraste de phase
• Lame de contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à huile avec N.A. 1,36–1,25
• Lame à fond noir
• Instruments de polarisation
• Lame de calibration
