ECG CARDIOLINE 100L BASIC - Ecran 5 »

Les ECG Cardioline sont conçus pour capturer rapidement et facilement un ECG de repos à 12 dérivations dans le cabinet d’un médecin.
Une attention particulière a été portée à la facilité d’utilisation, avec un écran tactile couleur lumineux de 5 » (54200-2) ou 7 » (54204-5) et des boutons dédiés pour une utilisation rapide.
L’utilisateur est guidé pas à pas tout au long de l’acquisition de l’ECG, du placement des électrodes au contrôle qualité, en passant par l’acquisition, l’impression et le stockage.
D’une simple pression sur un bouton, les ECG peuvent être acquis en mode automatique, manuel, statistique ou rythmique.
La nouvelle fonction ECG Rhythm permet une analyse du rythme de l’ECG en 3 minutes, y compris la tendance et la variabilité de la fréquence cardiaque.
Les fichiers ECG peuvent être stockés dans l’appareil ou exportés via une connexion USB vers un PC ou une clé USB.

Prend en charge la plupart des formats d’impression
Standard ou cabrera 3, 3+1, 3+3, 6 ou 12 (12 54204-5 uniquement) canaux en mode automatique et 3, 6 ou 12 canaux d’impression en mode continu, ainsi que l’impression par bandes rythmiques.

Logiciel interne multilingue commutable, en 16 langues GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algorithme de Glasgow pour l’interprétation pédiatrique et adulte (54201 - 54205 uniquement)
L’algorithme peut diagnostiquer n’importe quelle anomalie habituellement reconnaissable par l’ECG : infarctus du myocarde, y compris l’IAM, hypertrophie ventriculaire, anomalies du segment ST-T et anomalies du rythme courantes. Le programme détecte également les perturbations telles que le retard de conduction et l’allongement de l’intervalle QT.

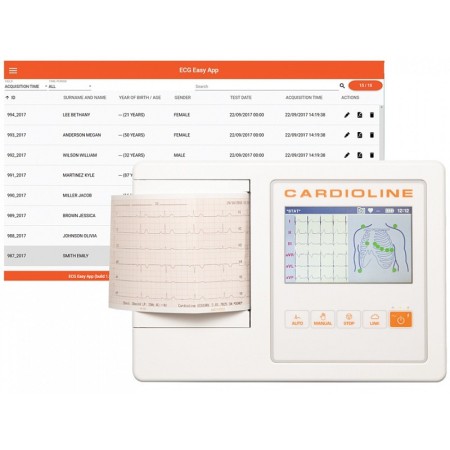

ECG EasyApp pour gérer les ECG des patients (fourni avec 54202, 54205, en option pour 54200-1, 54204)
Avec cette application, les captures ECG peuvent être reçues au format SCP sur un PC (via USB) et imprimées. Les données du patient et les interprétations automatiques fournies par l’ECG, y compris les résultats de l’examen, sont modifiables. L’opérateur peut également personnaliser le motif de la bande rythmique avec des commandes spécifiques (vitesse, gain, filtre, etc.).

1 pièce.

Acquisition d’ECG
- Canaux ECG : 12 dérivations (I, II, III, aVR-L-F, V1-6)
- Câble patient : Standard 15D, 10 fils
- CMRR : >100 dB
- Impédance d’entrée : 100 MOhm
- Taux d’échantillonnage de l’étage d’entrée : 32000 échantillons/seconde/canal
- Résolution ECG : 5 μV/LSB ; 500 éch./s
- Plage dynamique : ± 325 mV
- Bande passante : Performances équivalentes à 0,05-150 Hz
- Reconnaissance des stimulateurs cardiaques : reconnaissance matérielle couplée à un filtre de convolution numérique
- Filtres : Filtre passe-haut de diagnostic numérique à phase linéaire (selon 60601-2-25 2^ éd.). Filtre adaptatif numérique d’interférence CA 50/60 Hz. Filtre passe-bas numérique 25/40 Hz, pour la visualisation et l’impression uniquement
- Protection contre la défibrillation : norme AAMI/IEC
- Performances frontales : ANSI/AAMI IEC 60601-2-25 :2011
- Modes d’acquisition : Auto (12 dérivations), Manuel (3/6 dérivations), Stat (12 dérivations), Rythmique (1/3 pistes)
- Configuration : Standard ou Cabrera
- Détection des défauts de dérive : Indépendante sur tous les fils
- Misuraz. Fréquence cardiaque : 30-300 bpm
- Mesures ECG : Toutes les dérivations, moyennes, correctes ; RH; RR moyen ; Intervalle PR ; Durée du QRS ; Intervalle QT et QTc, avec la formule de Hodges, Bazzet et Fridericia, max R[V5] ou [V6] et S[V1]; Indice Sokolow-Lyon ; Axes P, R, T
- Mémoire ECG : 50 ECG
- Format d’exportation : SCP-PDF

Écran
- Type : LCD TFT couleur rétroéclairé de 5 pouces avec écran tactile capacitif
- Résolution : 800 x 480
- Données affichées : 3/6/12 leads en temps réel

Imprimante
- Hauteur de refoulement thermique : 108 mm
- Résolution : 8 points/mm

Caractéristiques physiques
- Dimensions/poids : 270x190x60 mm - 1,48 Kg

Caractéristiques électriques
- Alimentation : 100-240V, 50/60 Hz
- Indice de protection de l’alimentation : IP20
- Type de batterie : NiMH
- Autonomie de la batterie : plus de 500 ECG, plus de 6 heures
- Temps de charge : 4 heures jusqu’à 85 % de la capacité totale

Réglementation et sécurité
- DDM 93/42/CEE Classe IIa
- IEC 60601-1-2 (compatibilité électromagnétique) : Groupe 1 - Classe B
- IEC 60601-1 (sécurité électrique)
- Protection contre les chocs électriques : IP (alimentation interne), Classe I (sur alimentation externe AC/DC)
- Protection contre l’eau : IXP 0

Câble patient
2 rouleaux de papier
Pile
Cordon d’alimentation
Adaptateur pour connecteur à pression de 4 mm (paquet de 10)
Électrodes à languette jetables (paquet de 100)
Manuel sur CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
