Elektroterapi-/biofeedbackenhet - TOTEM UG för perinealrehabilitering.

TOTEM - UG är en patientbärbar enhet för inkontinensreedukation genom perineal elektrostimulering och/eller biofeedback, via trådlös anslutning till en persondator.
De terapeutiska målen är att lindra eller remissionera manifestationerna av inkontinens, genom att utnyttja effektiviteten av perineal stimulering och det betydande bidraget från biofeedback-tekniker vid funktionell - .
TOTEM - UG, utrustad med specialprogramvara, måste användas i kombination med en persondator (stationär eller bärbar dator, medföljer ej enheten) med Windows-operativsystem (W - XP eller W - Vista eller W - 7).

Anslutningen till datorn är trådlös (Bluetooth), utan fysisk anslutning mellan patientenheten och datorn. TOTEM - UG-enheten fästs vid patientens midja med det medföljande bältet.
Utöver de sonder som medföljer som standard eller som tillvalstillbehör kan vilken kommersiellt tillgänglig sond som helst för perineal elektrostimulering och EMG-biofeedback användas, oavsett om den har ringelektroder eller laterala elektroder, så länge den har 2 mm-kontakter. Även vilken ballongsond som helst med en pneumatisk honkoppling (Luer - lock) kan användas för manometrisk biofeedback.
Användningen av de speciella TOTEM Combicon vaginalsonderna gör att du kan:
1 - utför asymmetrisk elektrostimulering av de två grenarna av - , med oberoende parametrar och intensitet och samtidigt erhåll ett tryckvärde proportionellt mot den sammandragning som erhålls globalt av perineum.
2 - Samtidigt tar man emot EMG-signaler från de två grenarna (höger - vänster) av - och samtidigt tar man ett tryckvärde proportionellt mot den globala kontraktionen som perineum erhåller.

Funktionerna:
✓Kompakt och lätt bärbar enhet
✓två stimuleringskanaler
✓två kanaler för EMG-biofeedback
✓två manometriska kanaler
✓ trådlös anslutning till datorn
✓två vågformer valbara beroende på probtyp
✓LCD-statusdisplay
✓avtagbart Li - Po-batteri


EFFEKTER AV PERINEAL STIMULERING
Förutom manuell omskolning och bäcken-/perineal - är perinealstimulering den vanligaste metoden för att återställa inkontinens, särskilt hos kvinnliga patienter.
Perineal stimulering utförs normalt med hjälp av - elektroder, kännetecknade av minst ett par kontakter, vanligtvis ringformade, placerade med cirka 2 cm mellanrum.
Det faktiska målet är att stimulera muskelgruppen levator ani, särskilt - . Perineal stimulering har många effekter, observerade av olika försöksledare:
Stärkande effekt på bäckenbotten. Elektrostimulering orsakar en signifikant ökning av muskelaktiviteten. När det manuella muskelfunktionstestet (PC - test) ger en poäng på 1 eller 2 (1 = knappt märkbar sammandragning, 2 = svag sammandragning) har - elektrostimulering visat sig vara särskilt effektiv och möjliggör en snabb återhämtning på minst 2 poäng.
Elektrostimuleringens effektivitet är beroende av dess - verkan, som ökar muskeltonus, och dess vaskulära verkan på den lokala cirkulationen. De två effekterna är uppenbarligen sammankopplade, men distinkta.

Effekt på uretraförslutningstrycket - Signifikanta ökningar av uretraförslutningstrycket har observerats av vissa försöksledare (Dr. PIGNE' - BOURCIER).

Effekt på blåstonus - En markant förbättring av blåscompliance observerades, åtföljd av en avsevärd minskning av ohämmade detrusorkontraktioner och en förbättring av cystomanometrisk kapacitet.

Tekniska funktioner:
Strömförsörjning: Intern med Li - Po 3,7 Volt 1130 mAh batteri (ca 8 timmars drifttid), avtagbart och laddningsbart med en speciell extern laddare som medföljer som standard.
Utgångsspänning: Bifasiska symmetriska eller bifasiska alternerande pulser max. 100 Vpp (14 Vrms); energi per pulspar: max 2,5 mJ.
Utström: max. 100 mApp (14 mA rms) med 1000 Ohm normaliserad belastning.
Utgångslikströmskomponent: max. 4 mVrms
Kommunikation: Trådlös Bluetooth.
Insignaler: EMG (envelope): 0 till 300,0 µV upplösning 0,1 µV -
Tryck: från 0 till 300 cmH2O upplösning 1 cmH2O Mått: - 190x160x60 mm.
Vikt: - kg. 0,2 (endast patientenhet med batteri isatt).
Arbets- och förvaringsmiljö: Arbetstemperatur 5 °C till 35 °C (20 % till 80 % relativ luftfuktighet)
Förvaring 5°C till 45°C - (8 % till 95 % relativ luftfuktighet)
Terapeutiska parametrar inställbara med programvara: Intensitet – från 0 till 100 mApp vid en standardiserad belastning på 1000 Ohm.
frekvens - från 1 till 200 Hz. (±5%)
pulsbredd - 30 till 500 µs (±5%)
pulstyp - BI - FASISK SYMMETRISK eller BI - FASISK ALTERNATIV.
Stimuleringscykelns stigtid - 0 till 59 s. (±1 s.) Stimuleringscykelns platå - 0 till 59 s. (±1 s.) Stimuleringscykelns falltid - 0 till 59 s. (±1 s.) Stimuleringscykelns vilotid - 0 till 59 s. (±1 s.) Sitttid – 1 till 99 min (±1 min.)

TOTEM - UG är en medicinteknisk produkt av klass IIa enligt direktiv 93/42/EEG esm

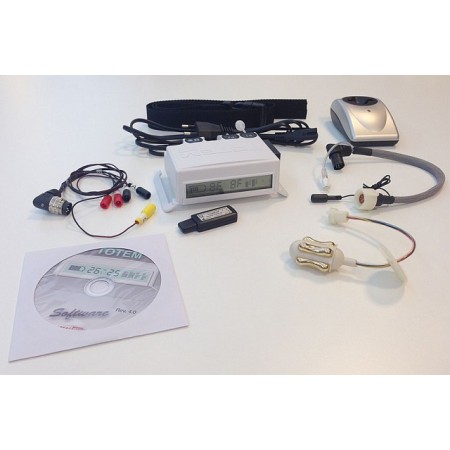

Utrustning:
STANDARDTILLBEHÖR MEDFÖLJER TOTEM - UG.

• TOTEM patientenhet - UG
• Avtagbart uppladdningsbart Li - Po-batteri för TOTEM - UG
• Extern laddare för TOTEM LiPo-batteri - UG
• Strömkabel för TOTEM-laddare - UG
• Anslutningskabel för speciella TOTEM Combicon-sonder.
• TOTEM Combicon special vaginalsond. Elektrodyta: 2 cm2/elektrod.
• Paket med 4 mm elektroder som kan användas som referenselektrod vid EMG-biofeedback.
• 5-polig kabel med skyddad 2 mm bananavslutning, lämplig för anslutning av perinealsonder för elektrostimulering och EMG-biofeedback.
• Specialbälte i nylon för att fästa patientenheten TOTEM - UG i midjan.
• TOTEM - UG-programvaru-CD inklusive användarmanual.
• USB-nyckel som ska anslutas till datorn för "trådlös" Bluetooth-anslutning med TOTEM - UG-patientenheten.

VALFRITT TILLBEHÖR FÖR TOTEM - UG.

• XELRU - TOTEM - CVS - 3-polig kabel (2 mm skyddad avslutning) lämplig för perineal elektrostimulering och biofeedback med PERIPROBE sonder (med två elektroder).
• XELV2STW - PERIPROBE VAG - 2STW personlig vaginalsond, 2-trådsanslutning med 2 mm honkontakt.
• XELA2STW - PERIPROBE ANA - 2STW personlig analsond, 2-trådsanslutning med 2 mm femmina.Elettrodi . Ringelektroder med stor yta.
• XELRU - VMIN - PERIPROBE Minima personlig vaginalsond, - elektroder, 2-trådsanslutning med 2 mm honkontakt.
• XELANA - 2STW - PERIPROBE ANA - 2STW personlig analsond, 2-trådsanslutning med 2 mm honkontakt. Sidoelektroder.
• XELRU - TOTEM - LIPO37 - Extra uppladdningsbart Li - Po-batteri för TOTEM - UG.

Leverans: Minst 25 arbetsdagar.
