Urządzenie do kontrastu fazowego MAGUS SPH360 składa się z suwaka kontrastu fazowego oraz zestawu obiektywów fazowych. Urządzenie do kontrastu fazowego służy do badania przezroczystych próbek o niskim kontraście, niewidocznych w obrazowaniu w jasnym polu. Stosowanie barwników prowadzi do obumierania żywych komórek. Główną zaletą tej techniki jest możliwość badania niebarwionych organizmów żywych w ich naturalnym stanie. Technika ta jest wykorzystywana w medycynie, ekologii, farmakologii, rolnictwie i innych dziedzinach.

Suwak kontrastu fazowego

Suwak kontrastu fazowego jest zainstalowany w gnieździe kondensora. Suwak to płytka z okrągłymi otworami: jeden otwór jest przeznaczony do obserwacji w jasnym polu, a pozostałe otwory posiadają wkładki fazowe odpowiadające używanym obiektywom. Urządzenie kontrastu fazowego składa się z dwóch suwaków: jeden z wkładką współpracującą z obiektywami 10x, 20x i 40x, a drugi z obiektywami 4x i 60x. Oznaczenia na wkładzie odpowiadają używanemu obiektywowi. Suwak umożliwia łatwe przełączanie między obserwacjami w jasnym polu a mikroskopią kontrastu fazowego. Przysłony pierścieniowe suwaka są ustawiane względem pierścieni fazowych obiektywu za pomocą teleskopu centrującego dołączonego do mikroskopu.

Obiektywy fazowe planarne -

Obiektywy fazowe różnią się od obiektywów standardowych, ponieważ mają pierścień fazowy w płaszczyźnie źrenicy wyjściowej. Płaskie - obiektywy fazowe mają aberrację chromatyczną skorygowaną dla czterech kolorów, aberrację sferyczną skorygowaną dla trzech kolorów i krzywiznę pola skorygowaną dla 90% średnicy pola widzenia. Obiektywy 4x i 10x służą do pracy z płytami o grubości tła 1,2 mm. Obiektywy 20x, 40x i 60x mają pierścień korekcyjny. Obrót pierścienia zmienia odległość między soczewkami obiektywu, dostosowując w ten sposób optykę obiektywu do pracy z płytami o różnej grubości tła. Obiektywy 20x i 40x służą do badania próbek w płytach o grubości tła od 0 mm do 2 mm, a obiektyw 60x jest stosowany do płyt o grubości tła od 0,1 mm do 1,3 mm. Obiektywy są zaprojektowane dla długości tubusu skorygowanej do nieskończoności. Odległość parfokalna wynosi 60 mm.

Zgodność:

• MAGUS Bio V360 Biologiczny mikroskop odwrócony

Opakowanie:

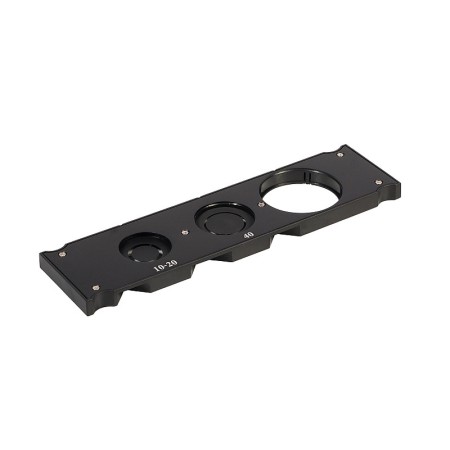

• Suwak kontrastu fazowego do obiektywów 10x, 20x i 40x z pierścieniami centrującymi

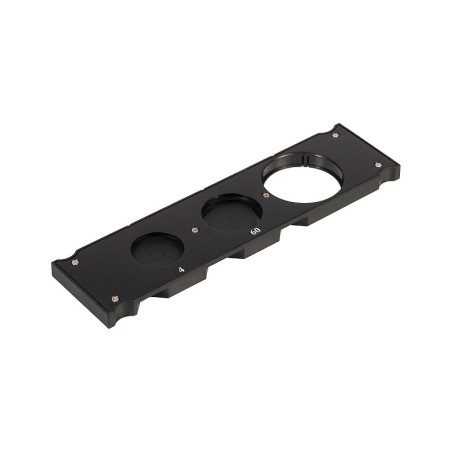

• Suwak kontrastu fazowego do obiektywów 4x i 60x z pierścieniami centrującymi

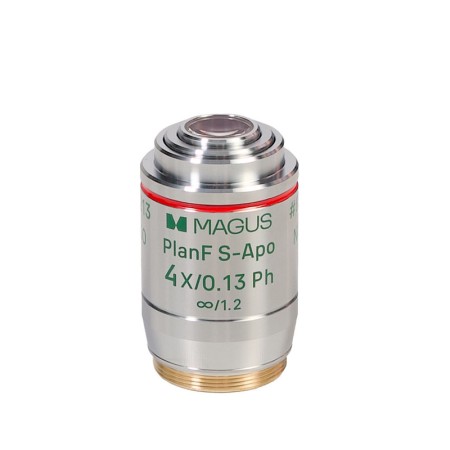

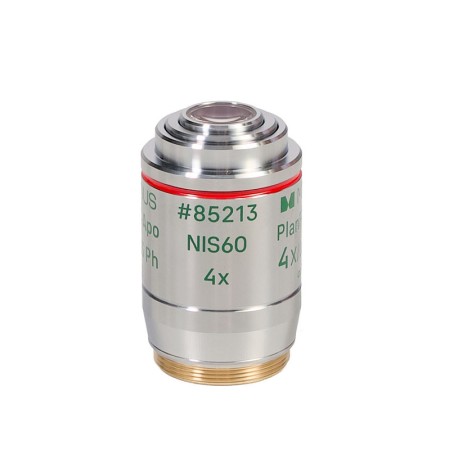

• Obiektyw fazowy planarny Infinity semi - apochromatyczny: PlanF S - Apo 4x/0,13 Ph ∞/1,2 WD 17,78 mm, odległość parfokalna: 60 mm

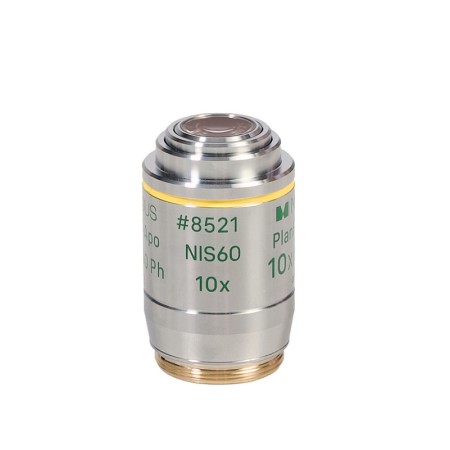

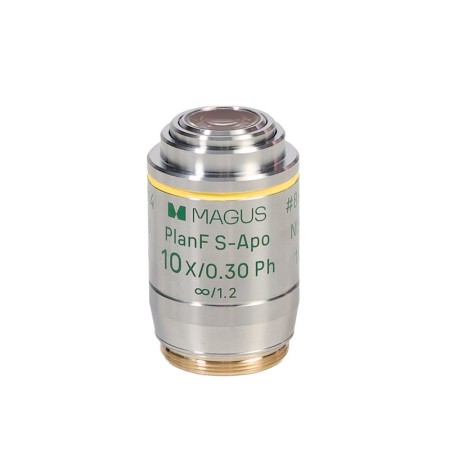

• Obiektyw fazowy planarny Infinity semi - apochromatyczny: PlanF S - Apo 10x/0,30 Ph ∞/1,2 WD 7,4 mm, odległość parfokalna: 60 mm

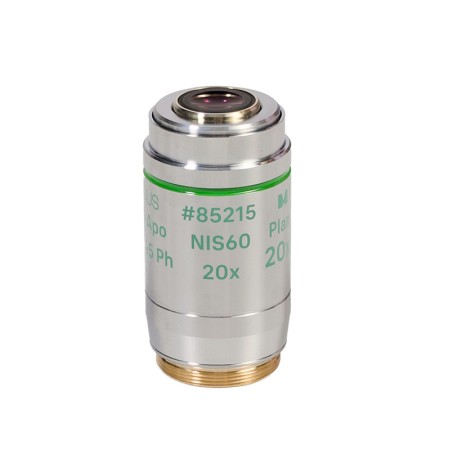

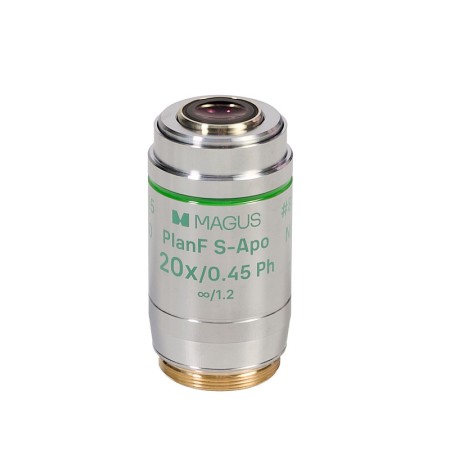

• Obiektyw fazowy planarny Infinity semi - apochromatyczny: PlanF S - Apo 20x/0,45 Ph ∞/ 0–2 WD 7,5–8,8 mm, odległość parfokalna: 60 mm

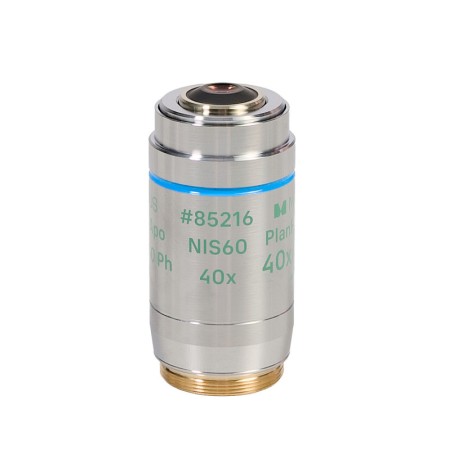

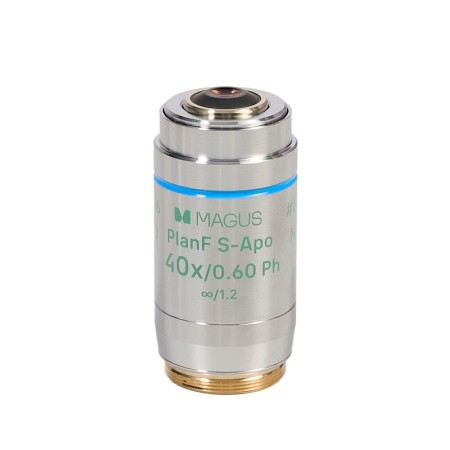

• Obiektyw fazowy planarny Infinity semi - apochromatyczny: PlanF S - Apo 40x/0,60 Ph ∞/ 0–2 WD 3–4,4 mm, odległość parfokalna: 60 mm

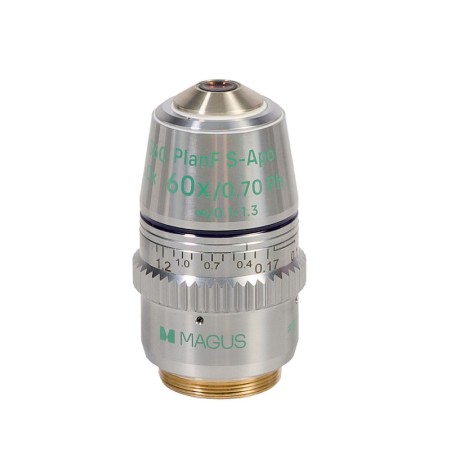

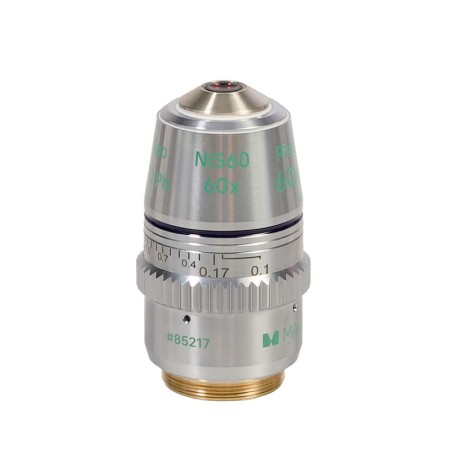

• Obiektyw fazowy planarny Infinity semi - apochromatyczny: PlanF S - Apo 60x/1,70 Ph ∞/ 0,1–1,3 WD 1,8–2,6 mm, odległość parfokalna: 60 mm
