Urządzenie kontrastowo-fazowe MAGUS SPH2 składa się z zestawu suwaków kontrastowo-fazowych, zestawu obiektywów fazowych oraz teleskopu centrującego. Urządzenie kontrastowo-fazowe służy do badania przezroczystych próbek o niskim kontraście, niewidocznych w obrazowaniu w jasnym polu. Stosowanie barwników prowadzi do obumierania żywych komórek. Główną zaletą tej techniki jest możliwość badania niebarwionych organizmów żywych w ich naturalnym stanie. Technika ta jest wykorzystywana w medycynie, ekologii, farmakologii, rolnictwie i innych dziedzinach.

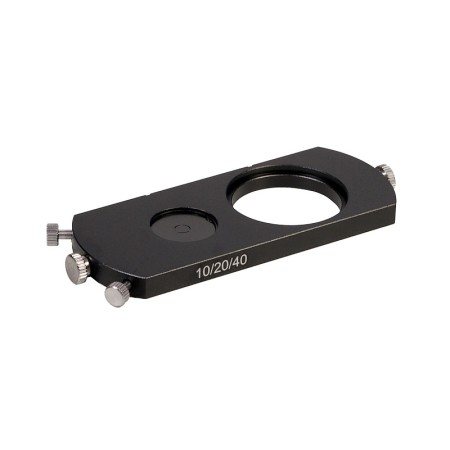

Suwak kontrastu fazowego

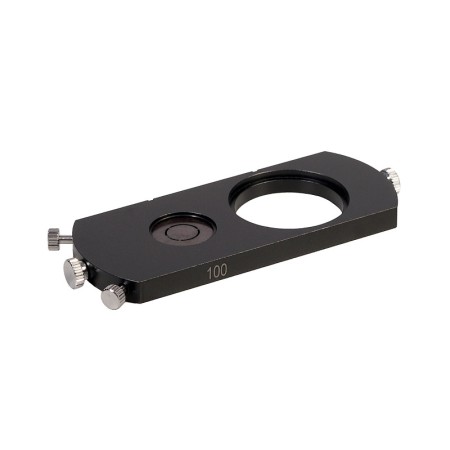

Suwak kontrastu fazowego jest zainstalowany w gnieździe kondensora. Suwak to płytka z dwoma otworami: jeden otwór wolny do obserwacji w jasnym polu, drugi otwór posiada wkładkę fazową, która odpowiada używanemu obiektywowi. Urządzenie kontrastu fazowego składa się z dwóch suwaków: jeden z wkładką współpracującą z obiektywami 10x, 20x i 40x, a drugi z obiektywem 100x. Oznaczenia na wkładzie odpowiadają używanemu obiektywowi. Suwak umożliwia łatwe przełączanie między obserwacjami w jasnym polu a technikami kontrastu fazowego.

Obiektywy fazowe planachromatyczne

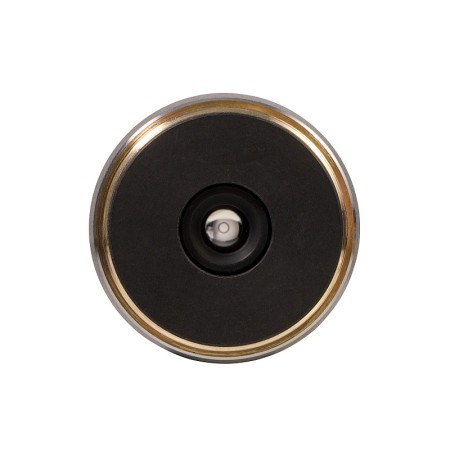

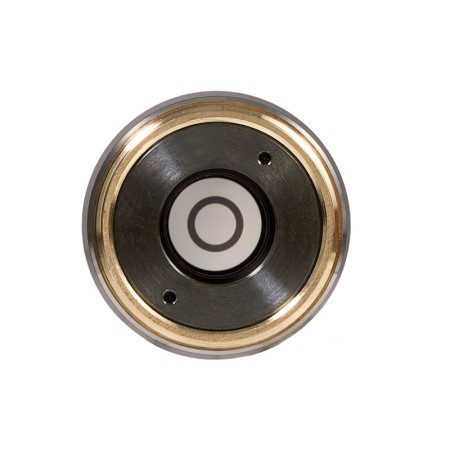

Obiektywy fazowe różnią się od obiektywów standardowych, ponieważ mają pierścień fazowy w płaszczyźnie źrenicy wyjściowej. Planachromatyczne obiektywy fazowe tworzą obraz o tej samej ostrości w środku i na krawędziach, a zatem zniekształcenie jest pomijalne. Aberracja chromatyczna jest korygowana dla koloru niebieskiego i czerwonego, aberracja sferyczna dla koloru zielonego, a krzywizna pola widzenia jest korygowana dla 90% średnicy pola widzenia. Obiektyw 10x jest przeznaczony do pracy z próbkami z lub bez szkiełek nakrywkowych. Obiektywy 20x, 40x i 100x służą do obserwacji próbek z szkiełkami nakrywkowymi o grubości 0,17 mm. Obiektyw 100x obsługuje olejek immersyjny. Obiektywy są zaprojektowane dla długości tubusu skorygowanej do nieskończoności. Odległość parfokalna wynosi 60 mm.

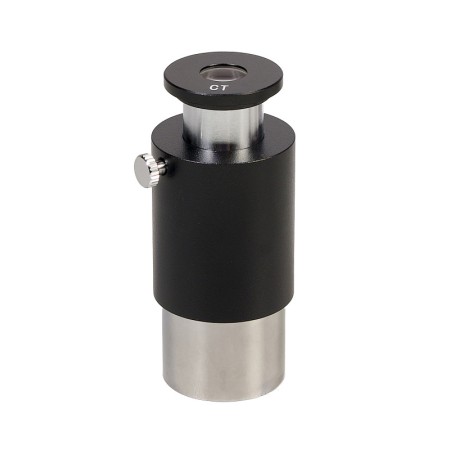

Teleskop centrujący

Za pomocą teleskopu centrującego pierścieniowe przysłony suwaka są ustawiane w jednej linii z pierścieniami fazowymi obiektywu.

Zgodność:

• Mikroskop biologiczny MAGUS Bio 260T
• MAGUS Bio DH260 Biologiczny mikroskop cyfrowy

Opakowanie:

• Suwak kontrastu fazowego do obiektywów 10x, 20x i 40x z pierścieniami centrującymi
• Suwak kontrastu fazowego do obiektywu 100х z pierścieniami centrującymi
• Obiektyw Plan 10x/0,25 Ph ∞/Infinity Phase - WD 10,2 mm, odległość parfokalna: 60 mm

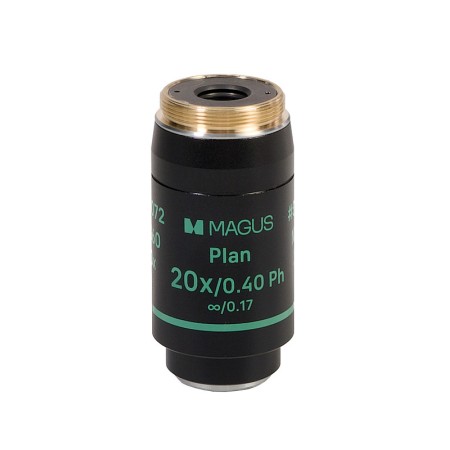

• Obiektyw planachromatyczny 20x/0,40 Ph ∞/0,17 WD 4,8 mm z fazą nieskończoności, odległość parfokalna: 60 mm
• Obiektyw planachromatyczny 40x/0,65 Ph ∞/0,17 WD 1,5 mm, fazowy, planachromatyczny, odległość parfokalna: 60 mm

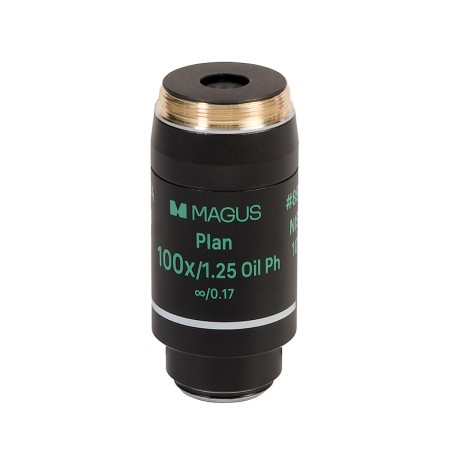

• Obiektyw fazowy planachromatyczny 100x/1,25 wypełniony olejem, ustawiony na nieskończoność, Ph ∞/0,17 WD 0,22 mm, odległość parfokalna: 60 mm
• Teleskop centrujący
