Urządzenie MAGUS HCM360 składa się z zestawu obiektywów planachromatycznych, kondensora i szkiełka mikroskopowego przeznaczonego do mikroskopii kontrastowo-modulacyjnej Hoffmana. Modulator obiektywu jest ustawiany względem otworów szczelinowych za pomocą teleskopu centrującego z zestawu mikroskopowego.

Technika kontrastu modulacyjnego Hoffmana pozwala uzyskać obrazy reliefowe obiektów żywych o wysokiej rozdzielczości. Zapewnia dobrą widoczność i kontrast próbek, charakteryzujących się wysoką rozdzielczością szczegółów i brakiem halo dyfrakcyjnego, co pozwala na zastosowanie dużych odległości roboczych i wysokich apertur numerycznych.
Technika ta nie pogarsza jakości obrazu w przypadku stosowania szklanych lub plastikowych naczyń laboratoryjnych, dlatego jest szeroko stosowana do obserwacji i fotograficznego dokumentowania kultur, komórek i tkanek hodowanych w pojemnikach, szalkach Petriego i kolbach.
Jednym z najczęstszych zastosowań kontrastu modulacyjnego Hoffmana jest zapłodnienie in vitro (IVF). Technika ta umożliwia badanie procesów dynamicznych w czasie rzeczywistym i pomaga uzyskać cenne informacje na temat zachowania i interakcji komórek.

Zestaw celów

Obiektywy Hoffmana różnią się od obiektywów standardowych tym, że posiadają filtr amplitudy przestrzennej (modulator) w tylnej płaszczyźnie ogniskowej. Modulator ma trzy strefy: pierwsza przepuszcza 1% światła (strefa ciemna), druga 15% (strefa szara) i trzecia 100% (strefa jasna). Pierścień na soczewce Hoffmana służy do obracania modulatora i ustawiania go w pozycji roboczej.

W przeciwieństwie do pierścienia fazowego w soczewce fazowej, modulator w soczewce Hoffmana nie zmienia fazy światła, a jedynie wpływa na jego natężenie. Modulator tworzy obraz z efektem pseudo - rzeźby.

Obiektywy planachromatyczne Hoffmana tworzą obraz o tej samej ostrości w centrum i na krawędziach, dzięki czemu zniekształcenia są pomijalne. Aberracja chromatyczna jest korygowana dla barwy niebieskiej i czerwonej, aberracja sferyczna dla barwy zielonej, a krzywizna pola widzenia jest korygowana do 90% średnicy pola widzenia. Obiektywy mogą być używane do pracy z płytami o grubości tła 1,2 mm i są zaprojektowane dla długości tubusu skorygowanej do nieskończoności. Odległość parfokalna wynosi 60 mm.

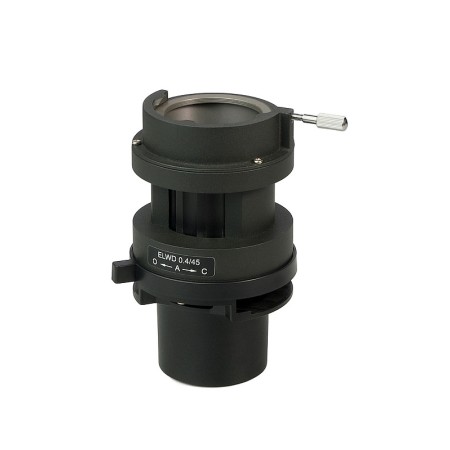

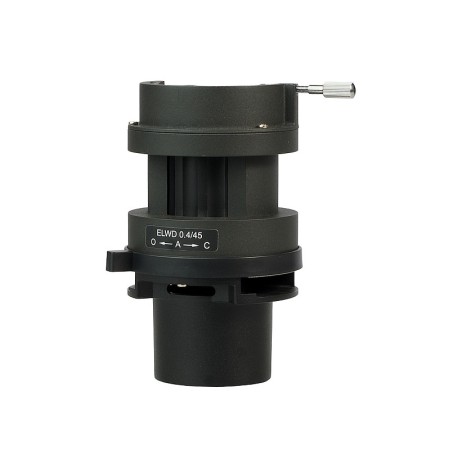

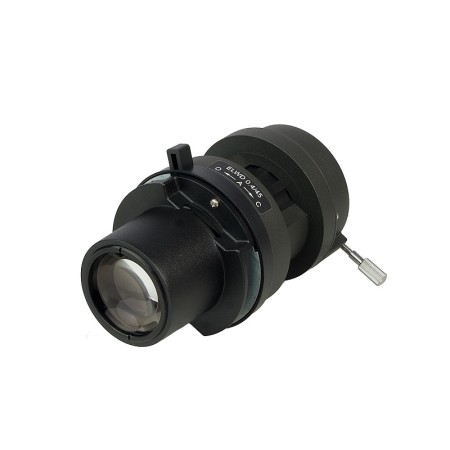

Kondensator Hoffmana

Kondensor Hoffmana jest instalowany w miejsce standardowego kondensora jasnego pola. Posiada on szczelinę na suwak kontrastu modulacyjnego Hoffmana, przysłonę aperturową oraz polaryzator sterujący otwarciem szczeliny. Polaryzator można obracać o 360° za pomocą pierścienia obrotowego znajdującego się nad pokrętłem regulacji przysłony.

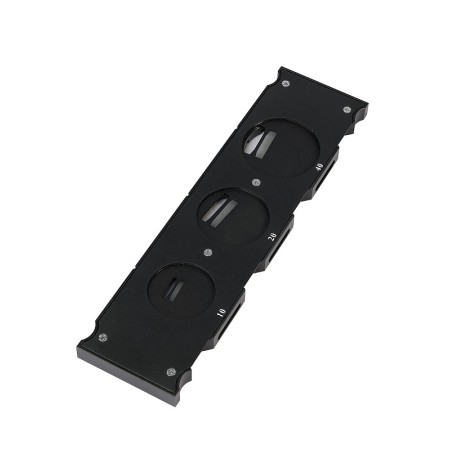

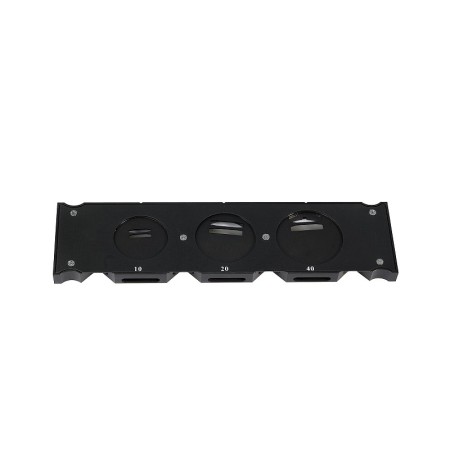

Slajd Hoffmana

Szkiełko Hoffmana jest wkładane do obudowy kondensora Hoffmana. Szkiełko to płytka z trzema okrągłymi wkładkami na obiektywy 10x, 20x i 40x. Oznaczenia na wkładce odpowiadają używanemu obiektywowi. Każda wkładka ma dwie szczeliny: jedną otwartą, a drugą zamkniętą polaryzatorem. Wkładki w szkiełku można obracać o 360° i centrować.

Regulacja mikroskopu w celu umożliwienia zastosowania techniki kontrastu modulacyjnego Hoffmana:

1. Kondensor i obiektywy Hoffmana są zamontowane na mikroskopie.
2. Obiektyw w ścieżce optycznej jest skupiony na próbce w jasnym polu.
3. Szkiełko Hoffmana wkłada się do otworu kondensora, a wkładkę dobiera się na podstawie powiększenia obiektywu. Otwór kondensora musi być całkowicie otwarty.
4. Jeden z okularów jest zdejmowany z głowicy mikroskopu i zastępowany teleskopem centrującym z zestawu mikroskopowego. Teleskop służy do ustawienia modulatora obiektywu względem szczelin w szkiełku. Strefy modulatora i szczeliny powinny być równoległe do siebie, gdy jedna ze szczelin jest całkowicie rzutowana na szary obszar, a druga na obszar przezroczysty. Jeśli ruch pierścienia nie jest wystarczający do zainstalowania modulatora w żądanej pozycji, należy zdjąć szkiełko z kondensora, obrócić wkładkę ze szczeliną, ponownie umieścić szkiełko w szczelinie, a następnie dokonać ponownej regulacji.
5. Obrót kondensatora powoduje zablokowanie jednego otworu szczelinowego w obszarze przezroczystym: jeden z nich może być całkowicie lub częściowo zamknięty albo całkowicie otwarty.
6. Aby powrócić do obserwacji w jasnym polu, należy zdjąć szkiełko Hoffmana z kondensora. Nie ma konieczności zdejmowania obiektywów i kondensora, ponieważ nadają się one do obserwacji w jasnym polu. Jednak dla uzyskania najlepszej jakości obrazu w jasnym polu zalecamy stosowanie obiektywów MAGUS 10PL60V, 20PL60V i 40PL60V, a także standardowego kondensora z zestawu mikroskopowego.

Zgodność:

• MAGUS Bio V360 Odwrócony mikroskop biologiczny

Opakowanie:

• Kondensator MAGUS Hoffman NA 0,5 WD 45 mm

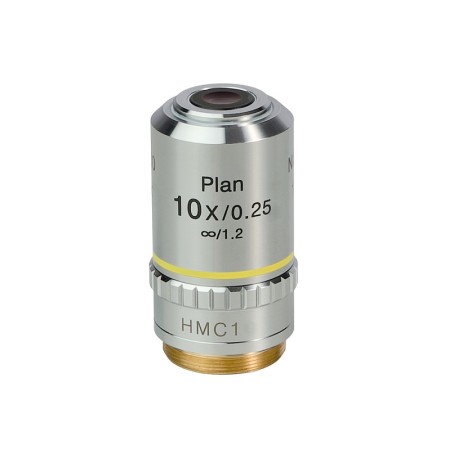

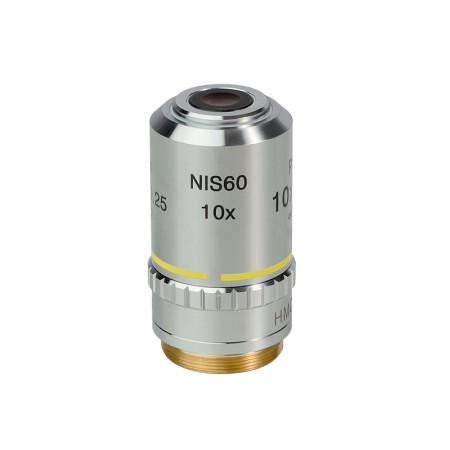

• Obiektyw planachromatyczny Hoffmana do nieskończoności: odległość parfokalna 10x/0,25 ∞/1,2: 60 mm

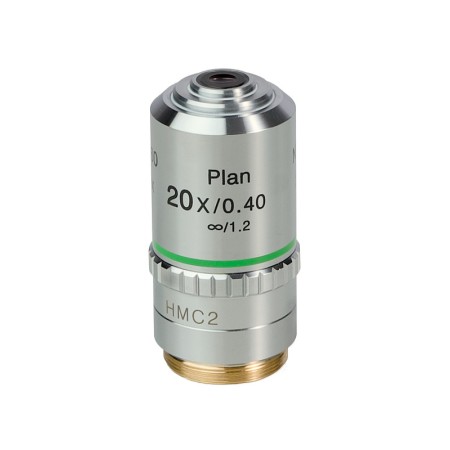

• Obiektyw planachromatyczny Hoffmana do nieskończoności: odległość parfokalna 20x/0,40 ∞/1,2: 60 mm

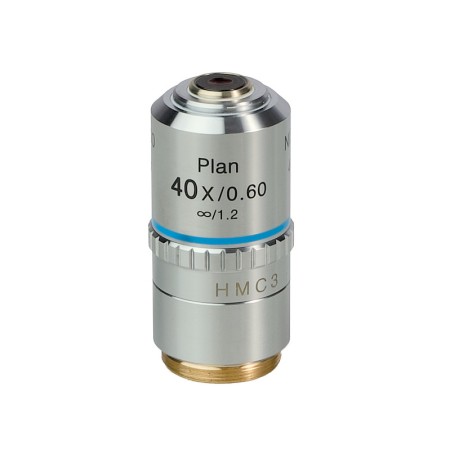

• Obiektyw planachromatyczny Hoffmana do nieskończoności: odległość parfokalna 40x/0,60 ∞/1,2: 60 mm
• Suwak Hoffmana do obiektywów 10x, 20x i 40x
