Kontrast różnicowo-interferencyjny (DIC) jest wykorzystywany do badania przezroczystych próbek o niskim kontraście, które są niewidoczne w obrazowaniu w jasnym polu. Technika ta poprawia rozdzielczość i ostrość obrazu za pomocą środków optycznych, a nie chemicznych, i dostarcza dodatkowych informacji o strukturze próbki. DIC tworzy efekt pseudo - rzeźbionego obrazu. Efekty koloru i intensywności na obrazie są określane przez szybkość zmian współczynnika załamania światła i grubość sąsiednich fragmentów próbki. Obraz próbki wydaje się trójwymiarowy. Widok 3D nie pokazuje rzeczywistej geometrii próbki; koloruje ją na podstawie jej grubości optycznej. Ta technika nie nadaje się do pomiaru rzeczywistej wysokości i głębokości. Techniki DIC i kontrastu fazowego wzajemnie się uzupełniają. Dają one obrazy o podobnym kontraście, ale obrazy DIC nie mają halo dyfrakcji fazowo-kontrastowej wokół próbek. Halo te powstają w wyniku różnicy między współczynnikiem załamania światła próbki a współczynnikiem załamania światła otaczającego ośrodka. Często przesłaniają one szczegóły na krawędziach obserwowanych struktur. DIC pozwala na dostrzeżenie tych szczegółów.

Urządzenie do pomiaru kontrastu interferencyjno-różnicowego składa się z kondensatora DIC, filtra polaryzacyjnego i suwaków DIC.

Kondensator DIC

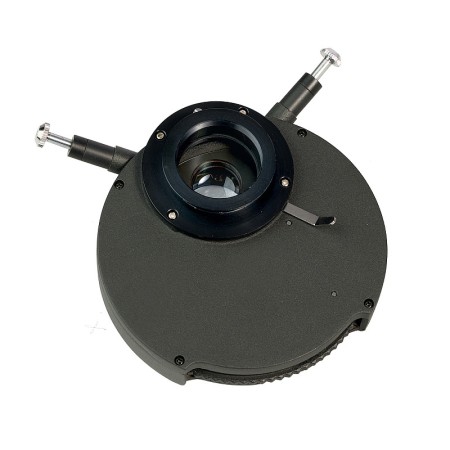

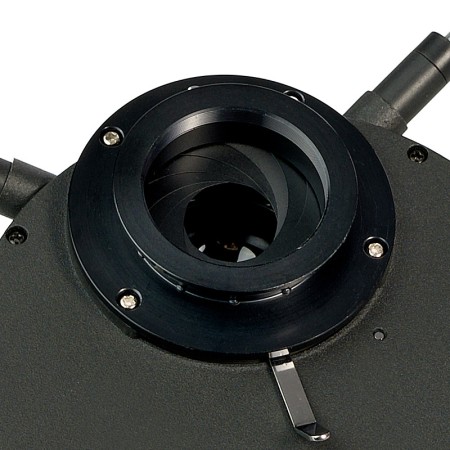

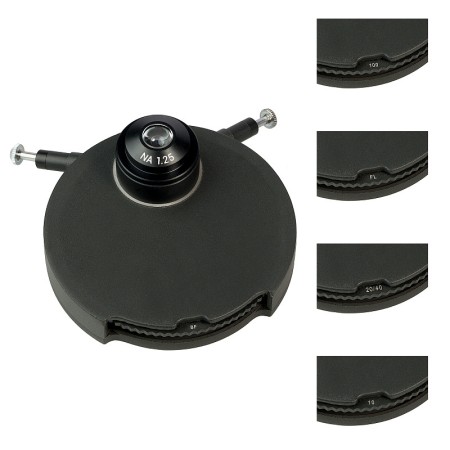

Kondensor DIC jest instalowany w miejscu kondensora jasnego pola. Wieżyczka zawiera pryzmaty DIC i szczelinę służącą do obserwacji w jasnym polu. Pryzmaty DIC w wieżyczce są używane w zależności od używanego obiektywu.

Suwak DIC

Suwak DIC jest montowany w specjalnym gnieździe nad głowicą. Suwak DIC jest używany w połączeniu z odpowiednim obiektywem. Suwak to płytka z pryzmatem DIC i analizatorem. Urządzenie MAGUS DIC290 zawiera dwa suwaki: jeden do obiektywów 10x i 20x, a drugi do obiektywów 40x i 100x. Obrót pokrętła suwaka powoduje przesunięcie pryzmatu DIC w kierunku poprzecznym.

Filtr polaryzacyjny

W technice DIC światło z oświetlacza przechodzi przez filtr polaryzacyjny. Polaryzator jest umieszczony na kolektorze.

Zalecane soczewki

Zestaw MAGUS DIC290 nie zawiera obiektywów. Technika DIC wymaga precyzyjnego ustawienia elementów optycznych względem siebie: dolnego pryzmatu DIC względem przedniej płaszczyzny ogniskowej kondensora i górnego pryzmatu DIC względem tylnej płaszczyzny ogniskowej obiektywu. Mikroskop MAGUS DIC290 został zaprojektowany do mikroskopu MAGUS Bio 290T, dlatego do obserwacji DIC należy używać obiektywów dołączonych do mikroskopu lub obiektywów kompatybilnych. Zalecamy stosowanie obiektywów MAGUS FL S - APO60 PlanF o większej aperturze. Większa apertura obiektywu umożliwia ustawienie ostrości na cienkim, płaskim fragmencie grubego preparatu, w procesie zwanym sekcją optyczną. Większa apertura zwiększa również zdolność rozdzielczą mikroskopu optycznego.

Zgodność:

• Mikroskop biologiczny MAGUS Bio 290T

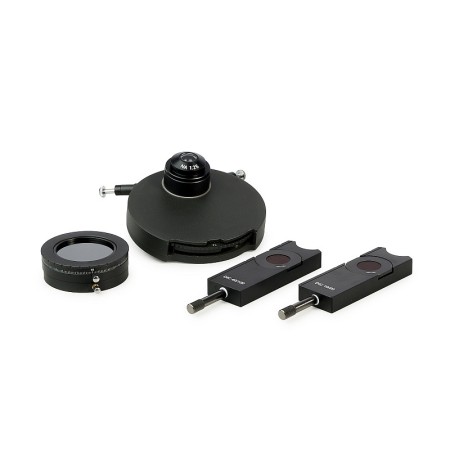

Opakowanie:

• Kondensator wieżyczki DIC
• Suwak DIC 10x/20x
• Suwak DIC 40x/100x
• Filtr polaryzacyjny
