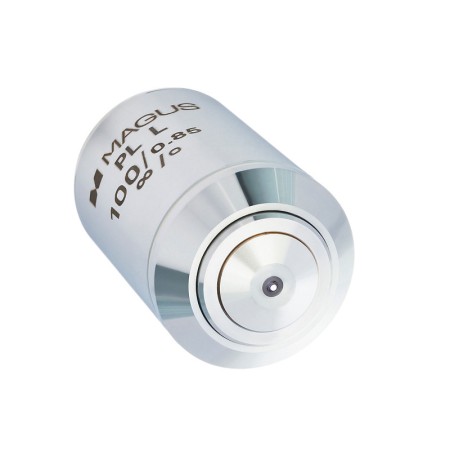

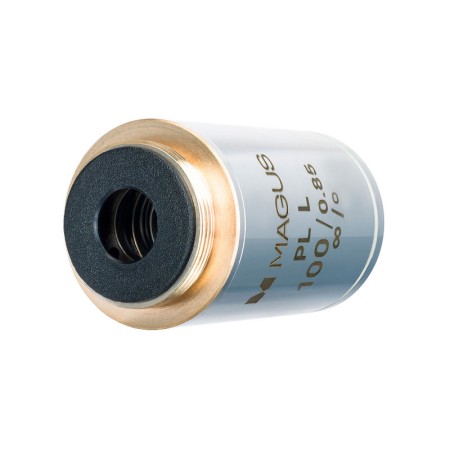

Obiektyw Plan o powiększeniu 100x jest przeznaczony do mikroskopów metalurgicznych. Charakteryzuje się dużą odległością roboczą wynoszącą 0,40 mm i umożliwia obserwację próbek o wyraźnym reliefie bez ryzyka zarysowania soczewki lub uszkodzenia próbki.

Obiektyw achromatyczny Plan koryguje aberrację chromatyczną dla barwy czerwonej i niebieskiej oraz dystorsję sferyczną dla barwy zielonej. Krzywizna pola widzenia została skorygowana o 90%. Obraz jest jednakowo ostry od środka do krawędzi. Jest to zaleta przy stosowaniu okularów o szerokim polu widzenia. W połączeniu z okularem 10x/22 mm pole widzenia wynosi 0,22 mm.

Okulary o powiększeniach od 5x do 10x zapewnią najlepszą klarowność obrazu z tym obiektywem. Efektywny zakres powiększeń mikroskopu wynosi od 425x do 850x. Maksymalna rozdzielczość obiektywu wynosi 0,33 µm.

Obiektyw został zaprojektowany do układu optycznego z korekcją do nieskończoności. Jego wysokość parfokalna wynosi 45 mm. Nie wymaga szkła nakrywkowego.

Zgodność:

• Mikroskop metalograficzny MAGUS Metal 600
• Mikroskop metalograficzny MAGUS Metal 630
• Mikroskop metalograficzny MAGUS Metal 650
• MAGUS Metal V700 Odwrócony mikroskop metalograficzny
• MAGUS Metal V700 DIC Odwrócony mikroskop metalograficzny
