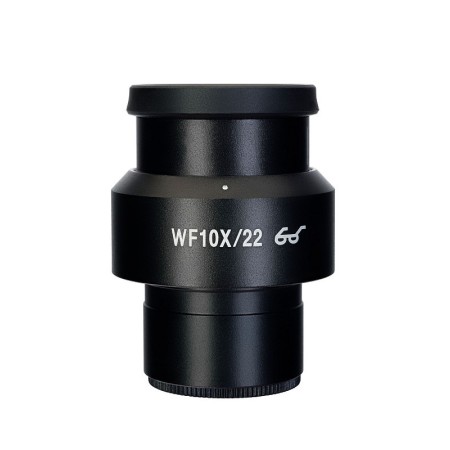

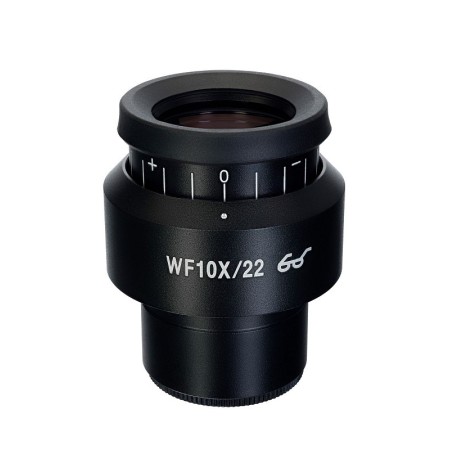

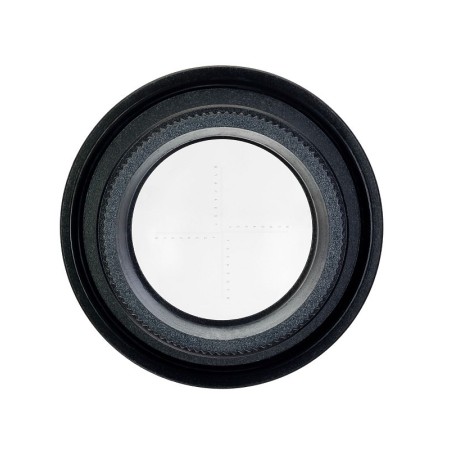

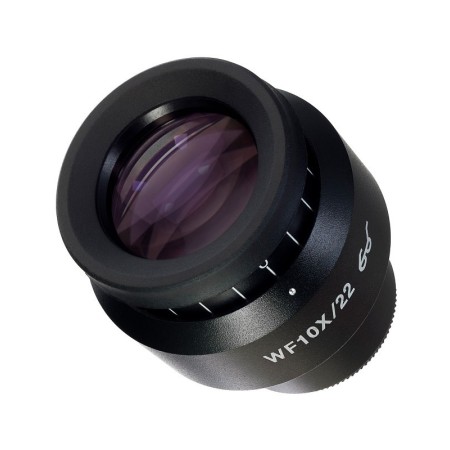

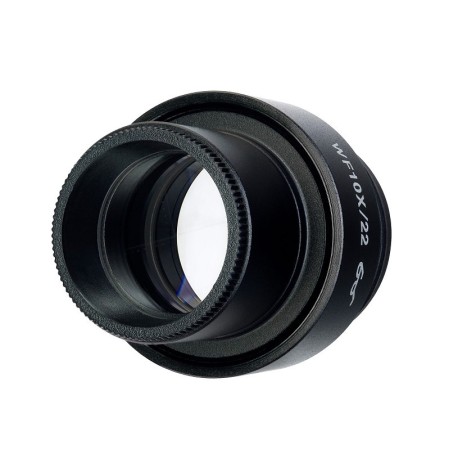

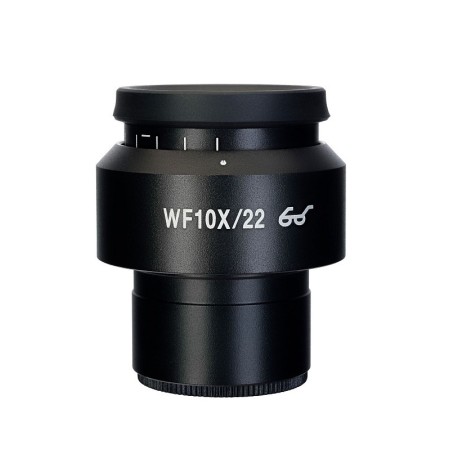

Okular ze skalą z podziałką służy do pomiaru wielkości próbek i ich struktury w jednostkach liniowych: milimetrach lub mikronach. Okular montowany jest w miejsce standardowego okularu 10x. Skala znajduje się w płaszczyźnie membrany polowej o wartościach równych 0,1 mm. Średnica okularu: 30 mm.

Ustawienie

Przed pomiarem należy skalibrować skalę okularu dla każdego powiększenia obiektywu, który będzie używany. Wymaga szkiełka kalibracyjnego – mikrometru stołowego ze skalą. W przypadku mikroskopu stereoskopowego zaleca się stosowanie szkiełka kalibracyjnego z podziałką skali 0,1 mm. Musisz umieścić szkiełko na stoliku, a następnie dostosować ostrość mikroskopu do skali. Okular obraca się w tubusie okularu, aż skale szkiełka i okularu zostaną wyrównane równolegle do siebie.

Obliczanie wartości skali okularu dla każdego powiększenia obiektywu

Obliczenia dla każdego powiększenia obiektywu wykonuje się według wzoru: E=TL/A, gdzie: E to podziałka skali okularu T to podziałka skali mikrometrycznej stolika oznaczona na mikrometrze stolika (0,01 mm) L to liczba wartości na mikrometrze stolika A to liczba wartości skali okularu.

Wynikowe wartości podziału skali oka dla każdego powiększenia obiektywu powinny być rejestrowane.

Obliczanie rzeczywistego rozmiaru liniowego obiektu

Mierząc obiekt, należy najpierw policzyć liczbę podziałów skali oka pokrytej przez obiekt. Wynik zostanie następnie pomnożony przez wartość skali obliczoną wcześniej dla używanego celu. Wynikowa wartość będzie rzeczywistą wartością liniową obiektu.

Zgodność:

• Mikroskop stereoskopowy MAGUS Stereo 7B
• Mikroskop stereoskopowy MAGUS Stereo 7T
• Mikroskop stereoskopowy MAGUS Stereo 8B
• Mikroskop stereoskopowy MAGUS Stereo 8T
• Głowica mikroskopowa MAGUS Stereo 7BH
• Stereofoniczna głowica mikroskopowa MAGUS 7TH
• Głowica mikroskopowa MAGUS Stereo 8BH
• Stereofoniczna głowica mikroskopowa MAGUS 8TH
