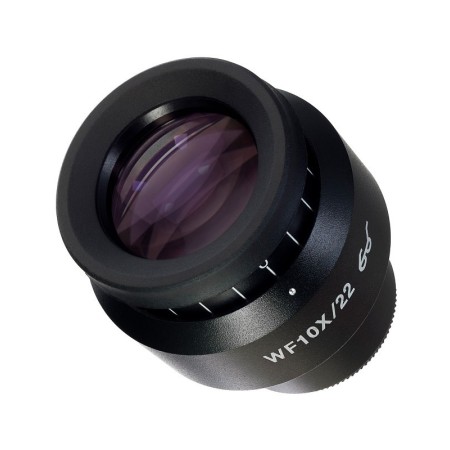

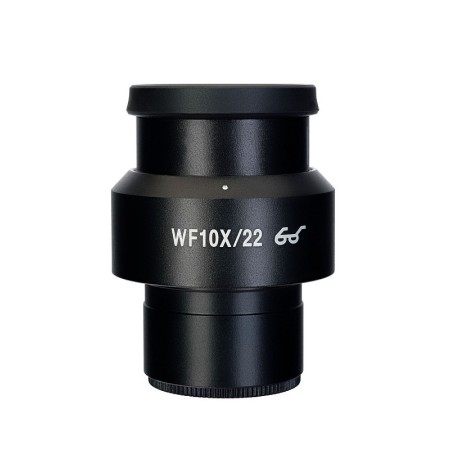

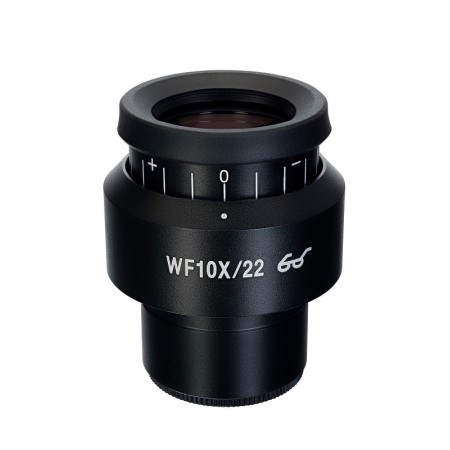

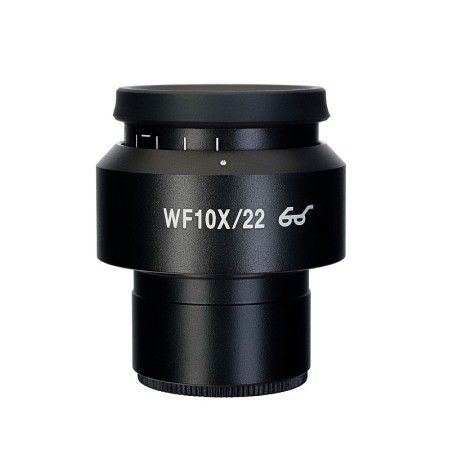

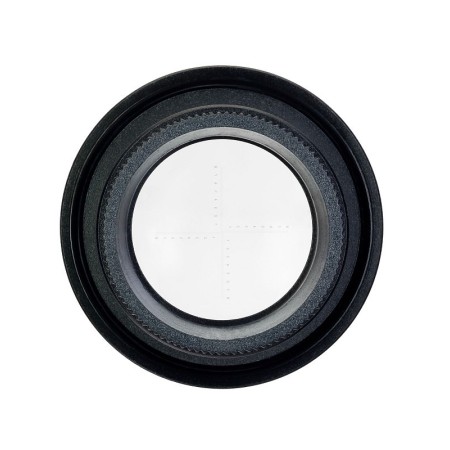

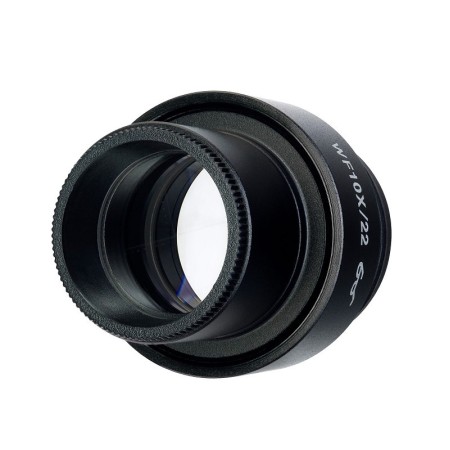

Okulár s dělenou stupnicí se používá pro měření velikosti vzorků a jejich struktury v lineárních jednotkách: milimetrech nebo mikronech. Okulár se montuje na místo standardního 10x okuláru. Stupnice se stupnicí je umístěna na rovině clony pole s hodnotami rovnými 0,1 mm. Průměr okuláru: 30 mm.

Nastavení

Před měřením je potřeba zkalibrovat stupnici okuláru pro každé zvětšení objektivu, které bude použito. Vyžaduje kalibrační sklíčko – stolní mikrometr se stupnicí. Pro stereoskopický mikroskop se doporučuje použít kalibrační sklíčko s dílkem stupnice 0,1 mm. Je nutné položit sklíčko na stolek a následně upravit zaostření mikroskopu na stupnici. Okulár se otáčí v tubusu okuláru, dokud nejsou stupnice diapozitivu a okuláru vzájemně rovnoběžné.

Výpočet hodnoty stupnice okuláru pro každé zvětšení objektivu

Výpočet pro každé zvětšení objektivu se provádí podle vzorce: E=TL/A, kde: E je dílek stupnice okuláru T je dílek stupnice stolního mikrometru vyznačený na stolním mikrometru (0,01 mm ) L je počet hodnot na stolním mikrometru A je počet hodnot na stupnici okuláru.

Výsledné hodnoty dělení okulárové stupnice pro každé zvětšení objektivu by měly být zaznamenány.

Výpočet skutečného lineárního rozměru objektu

Při měření objektu musíte nejprve spočítat počet dílků očního měřítka pokrytých objektem. Výsledek se pak vynásobí hodnotou stupnice vypočítanou dříve pro používaný objektiv. Výsledná hodnota bude skutečnou lineární hodnotou objektu.

Kompatibilita:

• Stereoskopický mikroskop MAGUS Stereo 7B
• Stereoskopický mikroskop MAGUS Stereo 7T
• Stereoskopický mikroskop MAGUS Stereo 8B
• Stereoskopický mikroskop MAGUS Stereo 8T
• Hlava mikroskopu MAGUS Stereo 7BH
• Hlava mikroskopu MAGUS Stereo 7TH
• Hlava mikroskopu MAGUS Stereo 8BH
• Hlava mikroskopu MAGUS Stereo 8TH
