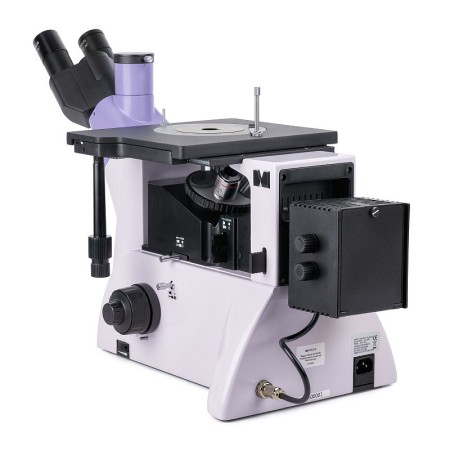

Digitális fordított metallográfiai mikroszkóp MAGUS Metal VD700 BD LCD

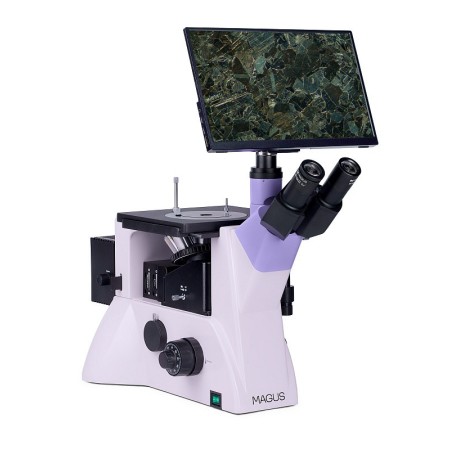

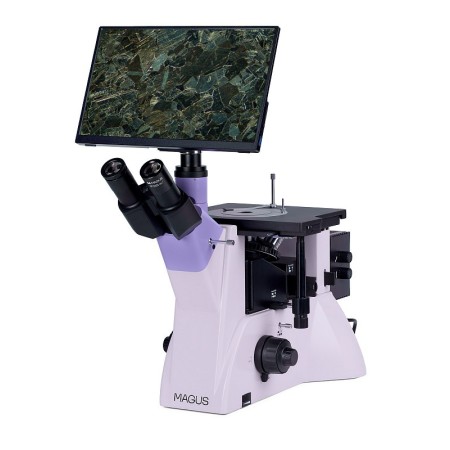

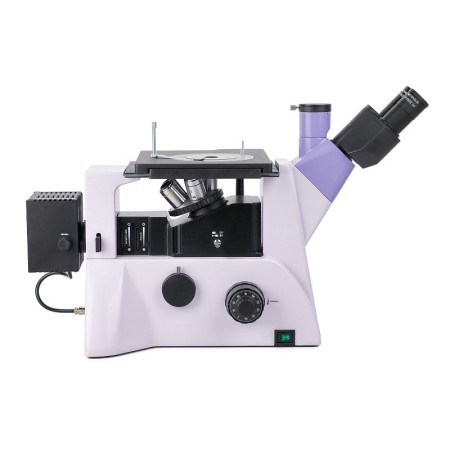

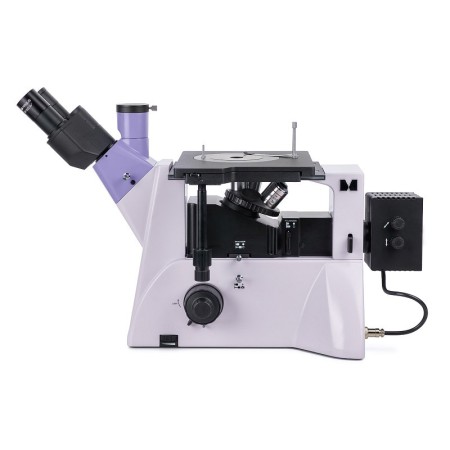

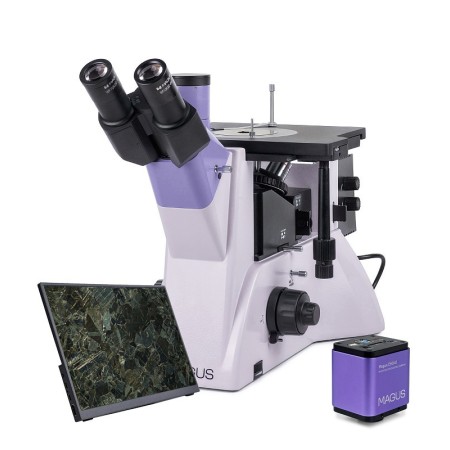

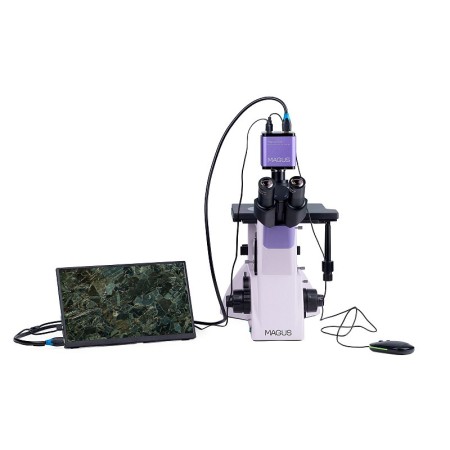

A MAGUS Metal VD700 Metallográfiai mikroszkóp BD Az LCD egy digitális fordított metallográfiai mikroszkóp: ez azt jelenti, hogy az objektív orrdarab a minta alatt helyezkedik el, és a megfigyeléseket visszavert fényben végezzük. Rendelkezésre álló mikroszkópos technikák: világos mező, sötét mező vagy polarizált fény. Ez a mikroszkóp fémek, ötvözetek, félvezető anyagok és egyéb, nagy méretű és 2 kg-ig terjedő tömegű nem átlátszó anyagok vizsgálatára szolgál. Széles körben használják ipari üzemekben, gyárakban, minőségellenőrző laboratóriumokban, valamint egyetemeken és kutatóközpontokban.

Digitális fényképezőgép

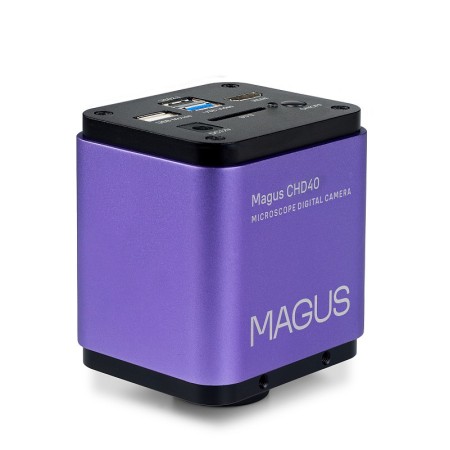

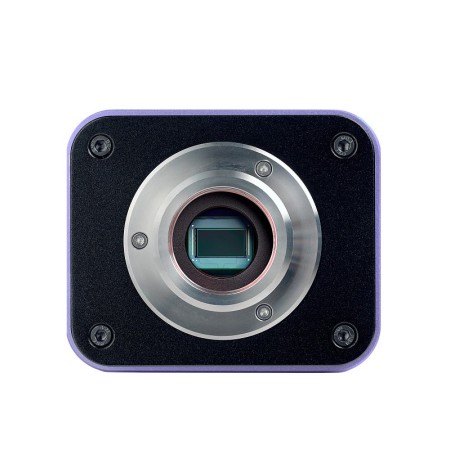

A MAGUS CHD40 egy HDMI digitális fényképezőgép három videó interfésszel és a monitor felbontása alapján automatikus váltással Full HD és 4K között.
A kamera 8 MP-es érzékelővel rendelkezik, és élethű képeket készít 4K felbontásban (3840x2160 px), ha HDMI-n vagy USB-n keresztül csatlakoztatja 3.0. Wi-Fi-n keresztül csatlakoztatva a képminőség Full HD (1920x1080 px).
A kamera HDMI interfésszel közvetlenül csatlakozik TV-hez, monitorhoz vagy projektorhoz. Így a kamera önállóan működik, számítógéphez való csatlakozás nélkül. A HDMI interfész gyors és stabil adatátvitelt tesz lehetővé a fényképezőgépről a külső kijelzőre. A fényképezőgépet Wi-Fi-n vagy USB-n keresztül számítógéphez csatlakoztathatja. 3.0. A videót 30 fps-sel rögzítik.
A kamera egyesíti a nagy FPS sebességet és a nagy HDMI sávszélességet. A videók ezért zseniálisak blokkok vagy képkockák közötti ugrások nélkül. Maximális felbontás mellett a kép nagyon részletgazdag, a mozgó objektumok hiba nélkül láthatók, a mozgó objektum pedig késedelem nélkül megjelenik.

Monitor

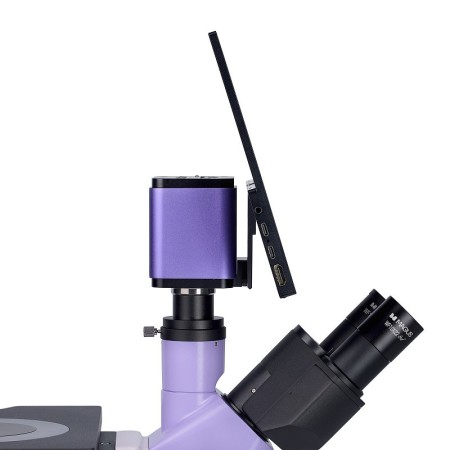

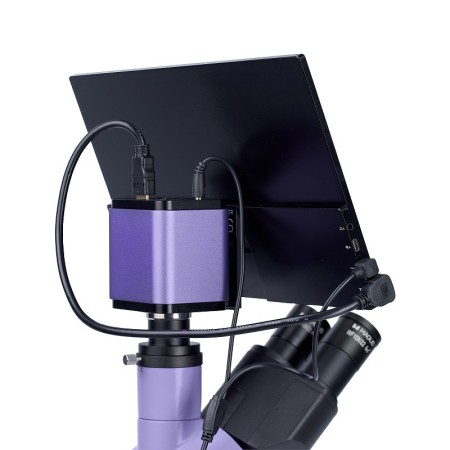

A MAGUS MCD40 monitort MAGUS mikroszkópos megtekintési rendszer használatára tervezték. A mikroszkópra szerelt kamerához csatlakozik, hogy valós idejű képeket jelenítsen meg. Támogatja a HDMI csatlakozással és 4K felbontású kamerákat. A képernyő 13,3 hüvelykes. Az IPS mátrix világos képeket kínál széles betekintési szögekkel. Ha oldalról nézzük a kijelzőt, a színvisszaadás nem torzul. A kijelzőt egy összecsukható állvány segítségével asztalra vagy polcra helyezheti, vagy közvetlenül a kamera vagy a mikroszkóp alapjára helyezheti.

Optika

A mikroszkóp kialakítása lehetővé teszi a fej normál irányú vagy 180°-os elforgatásával történő összeszerelését. Lehetőség van digitális kamera és monitor felszerelésére: a mikroszkópfej trinokuláris csővel van felszerelve, a kereten oldalsó kameracsatlakozó található. Mindkét optikai útvonalon található egy sugárosztó: 50:50 és 100:0 arányban a mikroszkóp fejénél, 100:0 és 0:100 arányban a keretnél.

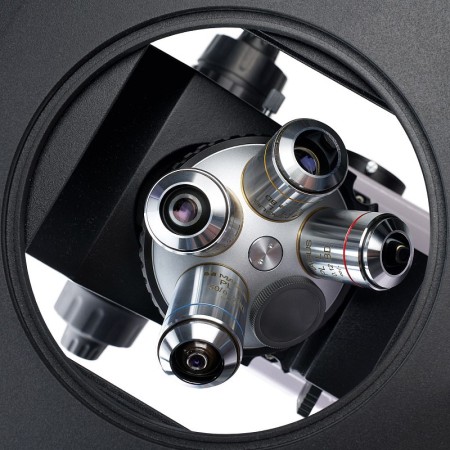

A megfigyelendő minta alatt egy 5 objektívhez való orrrész található. A csomagban 4 nyílás található a lencsék beszereléséhez, valamint egy további nyílás egy további objektív számára. Ennek a mikroszkópnak minden objektívje a következővel van megjelölve BD, azaz kifejezetten világos- és sötétterű mikroszkópiára tervezték, és nagy munkatávolsággal rendelkeznek.

Világítás

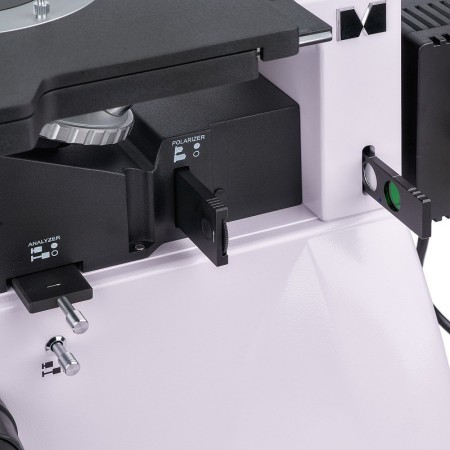

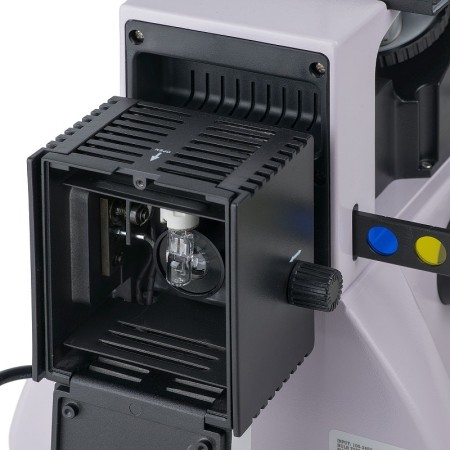

Fényforrás: 50 W-os halogén lámpa. A meleg fény csökkenti a szem megerőltetését, és ideális hosszú órákon át a mikroszkóp alatt végzett munkához. Az erős megvilágításnak köszönhetően éles és részletgazdag képeket készíthet bármilyen mikroszkópos technikával és bármilyen objektívvel. A fényforrás három tengely mentén középre állítható, a Köhler megvilágítás pedig a mező és a rekeszmembránon keresztül állítható. A visszavert fény megfigyelésére szolgáló megvilágító rendszer egy polarizációs berendezést és a sötétterű mikroszkópiához szükséges műszereket is tartalmaz.

Színpad és fókuszáló mechanizmus

Az asztal közepén egy kerek, forgó tányér található. Különböző lemezek használhatók, attól függően, hogy milyen megfigyelést szeretne végezni: a furat átmérője különbözik: 10 mm, 20 mm vagy 30 mm. Miután a mintát a színpadra helyezték, egy tartórendszerrel rögzíthető. A minta a színpaddal szolidárisan két irányban mozog: az X tengely és az Y tengely mentén. A durva élességállítási mechanizmusok (makrometrikus csavarral, rögzítőgombbal és feszességállítással) és finom fókuszáló mechanizmusok az élesség beállítására szolgálnak. A durva és finom fókuszálást szolgáló koaxiális gombok (makro- és mikrometrikus csavar) mindkét oldalon úgy helyezkednek el, hogy a mikroszkóp használata közben kezeit az asztalon támaszthatja anélkül, hogy a levegőben kellene tartania a műszer beállításához.

Kiegészítők

További kiegészítők hozzáadása a MAGUS Metal V700 mikroszkóphoz BD növelhető a teljesítménye. A tartozékok kínálatában megtalálhatók a szemlencsék, a nagy munkatávolságú sötét- és világosmezős objektívek, a digitális fényképezőgépek és a kalibráló tárgylemezek.

A mikroszkóp főbb jellemzői:

• Állvány kerek lemezzel és 10 mm-es, 20 mm-es és 30 mm-es furatokkal nagy és nehéz minták vizsgálatára
• Világos mező, sötét mező vagy polarizált fénymikroszkópos technikák
• Lehetőség a mikroszkópfej 180°-os elforgatására a telepítés során
• Két lehetőség a digitális fényképezőgép elhelyezésére és a monitor felszerelésére: a trinokuláris cső és a nyalábosztó kamera oldalsó portja: 100:0 és 0:100 a mikroszkóp keretben, 50:50 és 100:0 a trinokuláris fejben
• Erőteljes halogén megvilágítás (50 W) a kényelmes megfigyeléshez sötétmezős technikákkal, fényerőszabályozással, Köhler megvilágítással, színszűrőkkel és három tengelyre központosítható fényforrással
• Opcionális tartozékok a mikroszkóp teljesítményének fokozásához

Főbb kamera jellemzők:

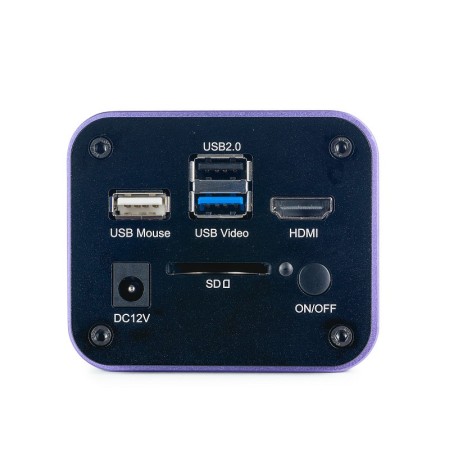

• A kamera önállóan működik anélkül, hogy HDMI interfészen keresztül csatlakoztatná a számítógéphez. Wi-Fi-n és USB 3.0 interfészen keresztül PC-hez csatlakoztatható
• Automatikus váltás 4K és Full HD között a monitor felbontása alapján
• 30 képkocka/másodperc a mozgó objektumok megfigyeléséhez, videó rögzítéséhez és minta mozgásához késések és rándulások nélkül
• A CMOS szenzor SONY A hátulról megvilágított Exmor/Starvis színérzékelő alacsony zajszintű képeket és nagy fényérzékenységet biztosít még gyenge fényviszonyok között is. Élesebb, világosabb és színtelítettebb képeket kaphat.
• Szoftver fényképek és videók rögzítéséhez és szerkesztéséhez, külső megjelenítési funkciókhoz, lineáris és szögmérésekhez

A csomag tartalma:

• MAGUS CHD40 digitális fényképezőgép (digitális fényképezőgép, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD memóriakártya, USB Wi-Fi adapter (2 db), AC hálózati adapter 12V/1A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garancia)
• MAGUS MCD40 LCD monitor
• Állvány tápbemenettel, fókuszáló mechanizmussal, színpaddal és orrrésszel
• Világító a visszavert fény megfigyeléséhez izzóházzal
• Trinokuláris fej
• Planakromatikus objektív a végtelenben: PL L5x/0,12 BD Szélesség 9,7 mm
• Planakromatikus objektív a végtelenben: PL L10x/0,25 BD Szélesség 9,3 mm
• Planakromatikus objektív a végtelenben: PL L20x/0,40 BD Szélesség 7,2 mm
• Planakromatikus objektív a végtelenben: PL L50х/0.70 BD Szélesség 2,5 mm

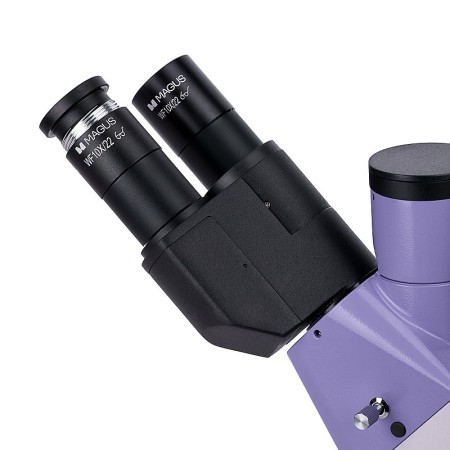

• 10x/22 mm-es szemlencse hosszú szemkihúzással (2 db)
• 1x C-bemenet adapter
• Imbuszkulcs
• AC tápkábel
• Porvédő
• Használati útmutató és jótállási jegy

Kérésre elérhető:

• 10x/22 mm-es okulár beosztásos skálával
• Okulár 12,5x/14 mm (2 db)
• Okulár 15x/15 mm (2 db)
• Okulár 20x/12 mm (2 db)
• Okulár 25x/9 mm (2 db)
• Planakromatikus objektív a végtelenben: PL L40x/0,60 BD WD 3,0 mm
• Planakromatikus objektív a végtelenben: PL L60x/0,70 BD WD: 1,9 mm
• Planakromatikus objektív a végtelenben: PL L80x/0,80 BD WD: 0,8 mm
• Planakromatikus objektív a végtelenben: PL L100х/0,85 (száraz) BD WD: 0,4 mm
• Kalibráló tárgylemez
