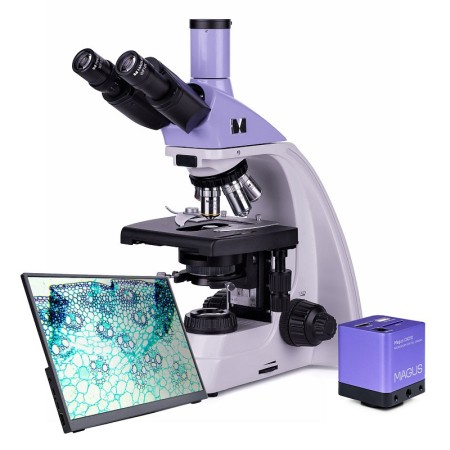

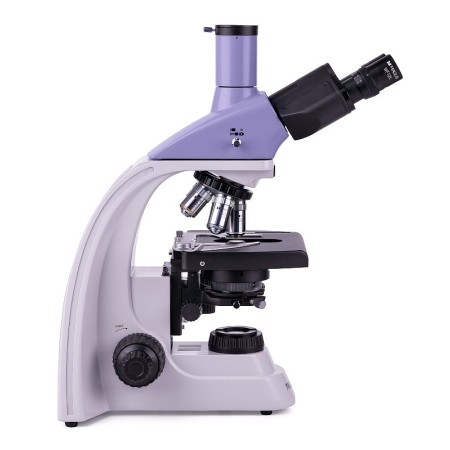

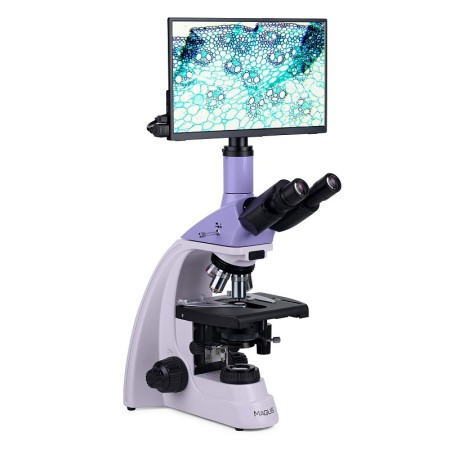

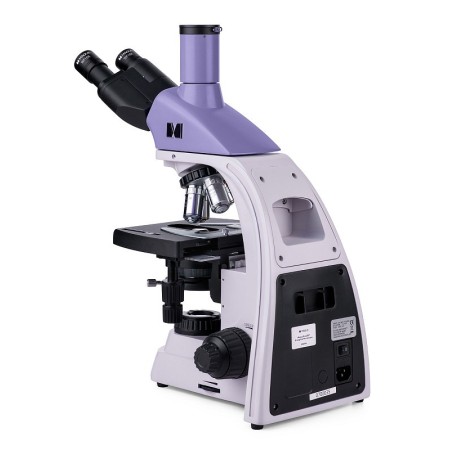

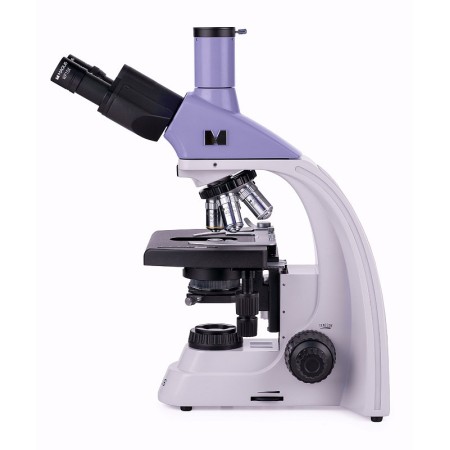

Microscope biologique MAGUS Bio D230T LCD

MAGUS Bio 230T est un microscope biologique trinoculaire destiné aux observations professionnelles dans les laboratoires et les centres de recherche des domaines médical, pharmaceutique, médico-légal, biotechnologique, etc. Il convient à l’observation de préparations biologiques semi-transparentes et d’échantillons naturellement transparents : coupes fines et frottis. Grâce à des objectifs achromatiques et à une lampe halogène, l’analyse des échantillons s’effectue par microscopie en lumière transmise (champ clair). La conception du microscope permet d’installer des accessoires supplémentaires pour utiliser d’autres techniques de microscopie : champ sombre, contraste de phase et lumière polarisée.

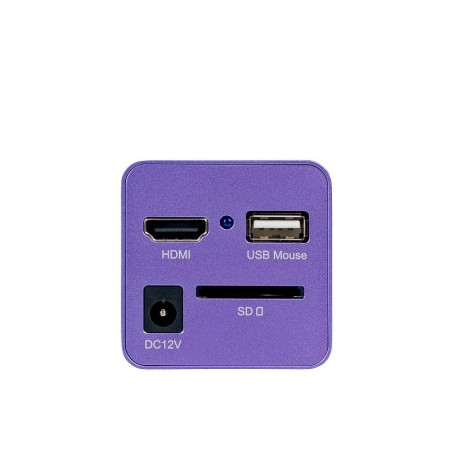

Appareil photo numérique

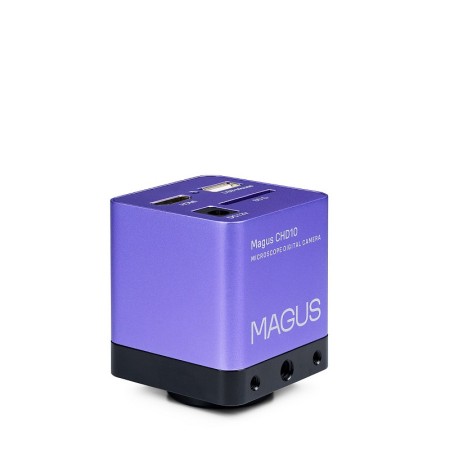

MAGUS CHD10 est un appareil photo doté d’une interface HDMI. Il est équipé d’un capteur de 2 MP et produit des images Full HD réalistes d’une résolution de 1920x1080 pixels.
Il s’agit d’un appareil photo autonome qui ne nécessite ni connexion à un ordinateur ni installation de logiciel supplémentaire. Vous pouvez le connecter directement à un téléviseur, un moniteur ou un projecteur pour afficher une image.
L’interface HDMI permet un transfert rapide et stable de l’appareil photo vers l’écran externe. La vidéo est enregistrée à 60 images/s.
L’appareil photo associe une fréquence d’images élevée à une large bande passante HDMI. Les vidéos sont ainsi fluides, sans blocages ni saccades entre les images. À la résolution maximale, l’image est très détaillée, les objets en mouvement sont visibles sans erreurs et leur affichage ne présente aucun retard.

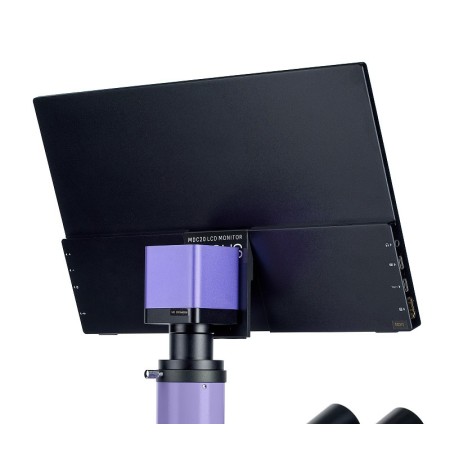

Moniteur

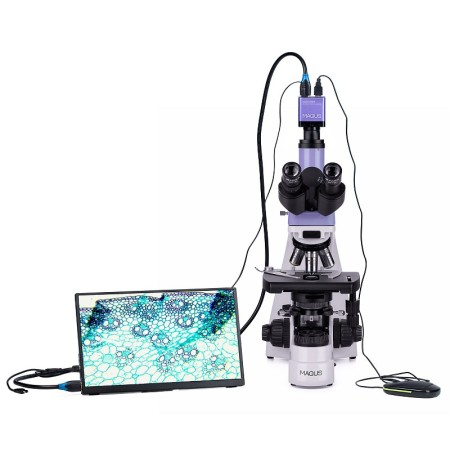

Les moniteurs MAGUS MCD fonctionnent avec les appareils photo MAGUS CHD pour former un système d’imagerie complet destiné aux microscopes MAGUS.
La connexion à l’appareil photo s’effectue par son interface HDMI. Le moniteur affiche les images en temps réel. Son écran LCD IPS offre un grand angle de vision, une luminosité élevée et un bon contraste. Même lorsque l’écran est observé depuis un angle prononcé, l’image n’est pas déformée. La taille de l’écran est de 13,3 pouces.

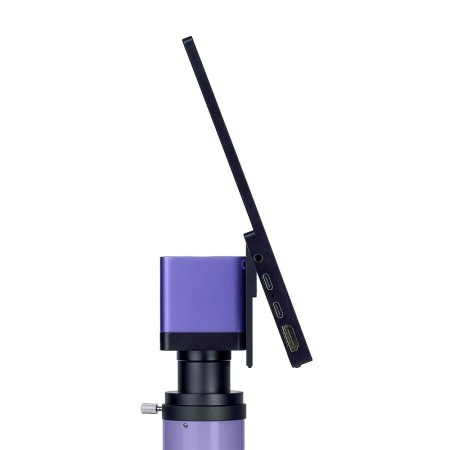

Le moniteur peut être installé sur une surface horizontale à l’aide d’un support pliable, ou monté directement sur un appareil photo ou un trépied.

Optique

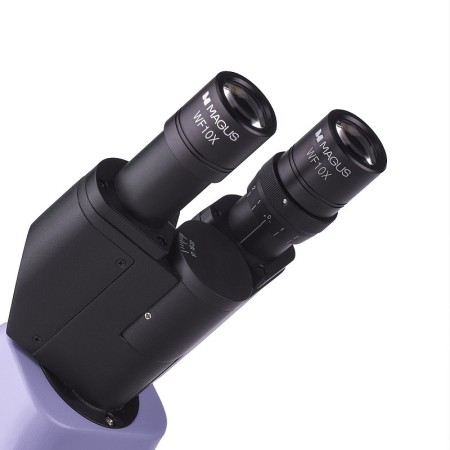

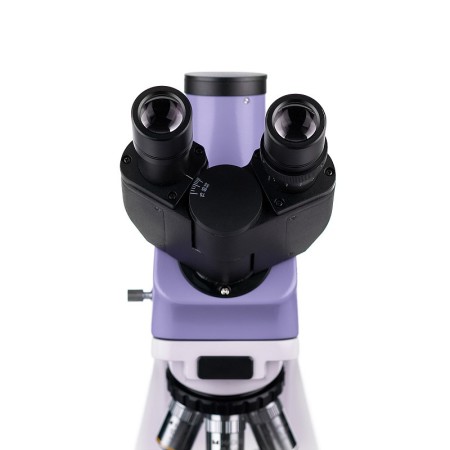

La tête trinoculaire est équipée d’un tube vertical destiné à accueillir un appareil photo numérique. Cet appareil constitue une excellente solution pour créer une archive numérique de vos observations et peut être utilisé pour transmettre les images à un moniteur externe. Pour adapter les tubes optiques à la hauteur de l’observateur, il est possible de les faire pivoter de 360°. Le tube gauche est doté d’une bague de réglage dioptrique.

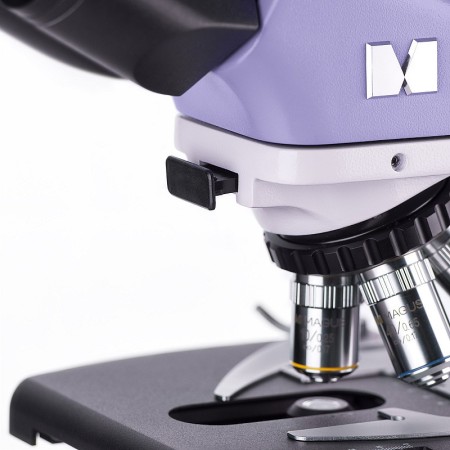

Le revolver porte-objectifs est orienté vers l’intérieur de l’instrument, ce qui laisse libre l’espace au-dessus de la platine. Cinq objectifs peuvent être montés simultanément sur le revolver (4 sont inclus et un cinquième emplacement est laissé libre pour un objectif supplémentaire). Dans leur configuration de base, les objectifs corrigés à l’infini offrent un grossissement de 40x à 1000x. Avec des oculaires supplémentaires, le grossissement peut être porté à 1500x, 1600x ou 2000x.

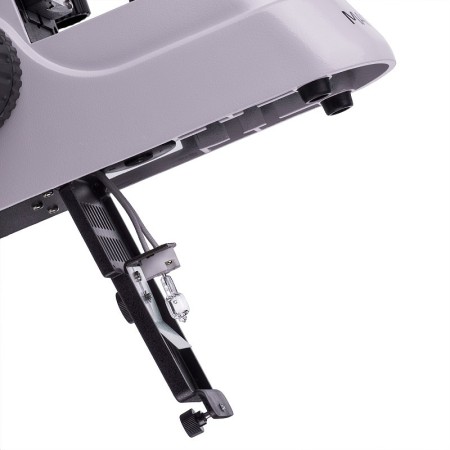

Éclairage

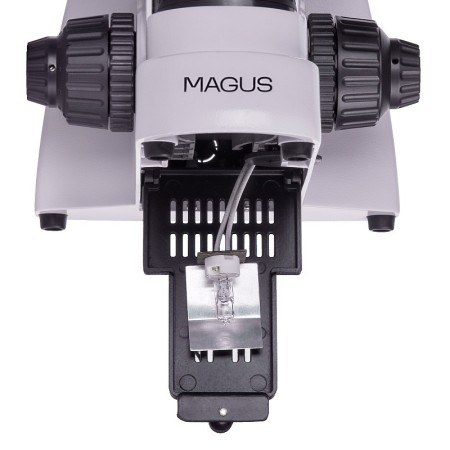

La lampe halogène produit un éclairage aux teintes chaudes, qui fatigue moins les yeux et convient parfaitement aux personnes travaillant de longues heures au microscope. La lampe a une puissance de 30 W ; la luminosité et le contraste de l’image transmise sont donc élevés avec tous les types d’objectifs et de techniques d’observation.

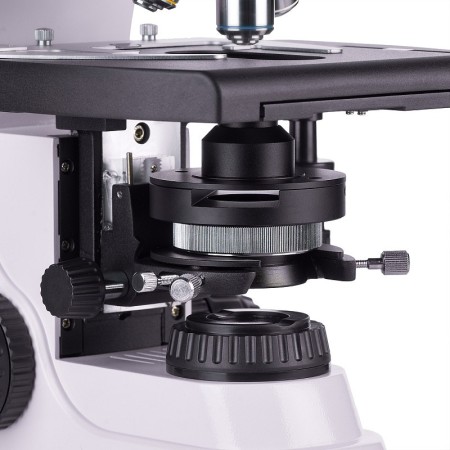

Le condenseur d’Abbe est réglable en hauteur et peut être centré. L’éclairage se règle à l’aide du diaphragme de champ et du diaphragme à iris ; il est également possible de mettre en place l’éclairage de Köhler pour améliorer la netteté de l’image. Le condenseur est doté d’un emplacement permettant d’insérer un curseur pour le champ sombre ou le contraste de phase, ce qui rend le passage d’une technique de microscopie à l’autre plus rapide et plus facile.

Platine et mécanisme de mise au point

La platine ne comporte pas de crémaillère de positionnement. Cet élément de conception du mécanisme de déplacement mécanique de la platine constitue un avantage, car il facilite l’utilisation du microscope. L’échantillon peut être déplacé en douceur sur la platine. Le mécanisme de déplacement mécanique est amovible (il peut être retiré pour effectuer un balayage manuel).

La mise au point grossière et fine peut être réglée (vis macrométrique et micrométrique) ; le mouvement des molettes de mise au point est fluide et facile, sans effort. Le mécanisme de mise au point grossière est doté d’une molette de verrouillage et la tension de la vis macrométrique peut être réglée. Les molettes de mise au point sont coaxiales et disposées de manière à offrir un confort optimal pendant les longues séances d’observation : elles se trouvent à la base du microscope, de sorte que l’observateur puisse poser confortablement ses mains sur la table.

Accessoires

Pour exploiter au maximum les capacités du microscope MAGUS Bio 230T, il est possible de l’améliorer à l’aide de certains accessoires, notamment des oculaires et des objectifs, des appareils photo numériques et des lames de calibration, des condenseurs pour champ sombre, des polariseurs et des instruments pour les observations en contraste de phase.

Caractéristiques principales du microscope :

• Tête trinoculaire avec tube vertical destiné à accueillir un appareil photo numérique
• La rotation de 360° permet d’adapter l’instrument à la hauteur de l’observateur
• Objectifs achromatiques corrigés à l’infini, revolver porte-objectifs pour 5 objectifs
• Bague de réglage dioptrique sur le tube optique gauche
• Lampe halogène de 30 W alimentée par le secteur CA, condenseur d’Abbe avec emplacement pour un curseur de champ sombre ou de contraste de phase, diaphragme de champ
• Molettes coaxiales de mise au point grossière et fine (vis macrométrique et micrométrique), molette de verrouillage et molette de réglage de la tension de la vis macrométrique
• Accessoires en option pour améliorer les performances du microscope

Caractéristiques principales de l’appareil photo :

• Fonctionnement autonome de l’appareil photo, sans connexion à un PC ni installation de logiciel
• Interface HDMI pour un transfert de données stable et rapide
• Résolution de 1920x1080 pixels, idéale pour afficher des images sur un moniteur Full HD
• 60 images/s pour observer des échantillons en mouvement, enregistrer des vidéos et déplacer l’échantillon sans retard ni saccades

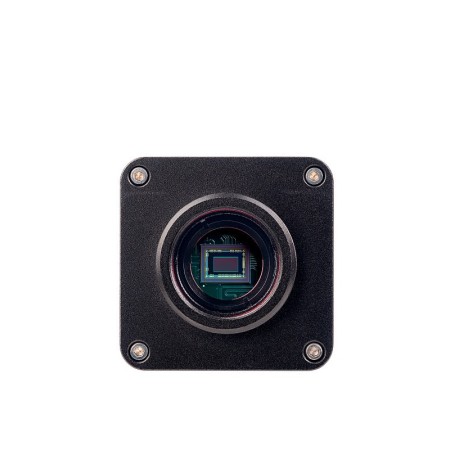

• Le capteur couleur CMOS SONY Starvis rétroéclairé offre des images peu bruitées et une sensibilité élevée à la lumière, même dans des conditions de faible éclairage. Il permet d’obtenir des images plus nettes et plus lumineuses, aux couleurs saturées
• Logiciel d’enregistrement et de retouche de photos et de vidéos, écran externe, mesures linéaires et angulaires

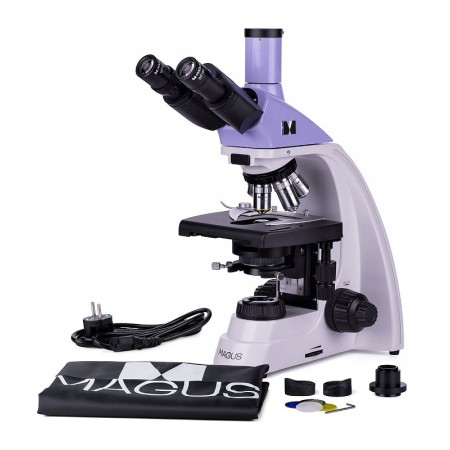

Contenu de la boîte :

• Appareil photo numérique MAGUS CHD10 (appareil photo numérique, câble HDMI (1,5 m), souris avec USB, carte mémoire SD de 32 Go, adaptateur secteur CA de 12 V/1 A (Europe), manuel d’utilisation et certificat de garantie)
• Moniteur LCD MAGUS MCD20
• Base avec entrée d’alimentation, source lumineuse pour les observations en lumière transmise, mécanisme de mise au point, platine, fixation du condenseur et revolver porte-objectifs
• Condenseur d’Abbe
• Tête trinoculaire
• Objectif achromatique à l’infini : 4x/0,10
• Objectif achromatique à l’infini : 10x/0,25
• Objectif achromatique à l’infini : 40x/0,65 (avec mécanisme à ressort)
• Objectif achromatique à l’infini : 100x/1,25 à immersion dans l’huile (avec mécanisme à ressort)
• Oculaire 10x/18 mm à long dégagement oculaire (2 pièces)
• Œilleton (2 pièces)
• Filtre (4 pièces)
• Adaptateur pour monture C
• Flacon d’huile à immersion
• Câble d’alimentation secteur CA
• Housse anti-poussière
• Manuel d’utilisation et certificat de garantie

Disponibles sur demande :

• Oculaire 10x/20 mm avec échelle graduée
• Oculaire 15x/11 mm (2 pièces)
• Oculaire 16x/11 mm (2 pièces)
• Oculaire 20x/11 mm (2 pièces)
• Objectif achromatique à l’infini : 20x/0,40
• Objectif plan achromatique à l’infini : 20х/0,40
• Objectif plan achromatique à l’infini : 60x/0,80 (à ressort)
• Dispositif à contraste de phase
• Lame à contraste de phase
• Condenseur à fond noir avec N.A. 0,9
• Condenseur à fond noir à immersion dans l’huile avec N.A. 1,36–1,25
• Lame à fond noir
• Instruments de polarisation
• Lame d’étalonnage
