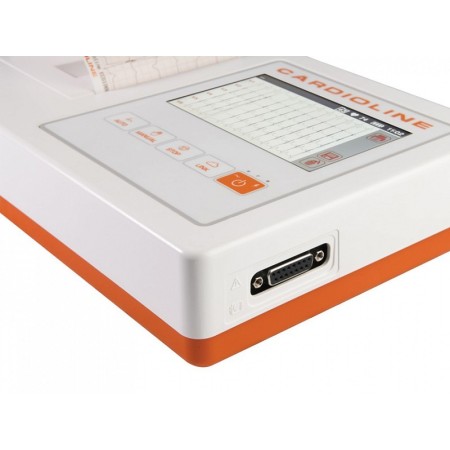

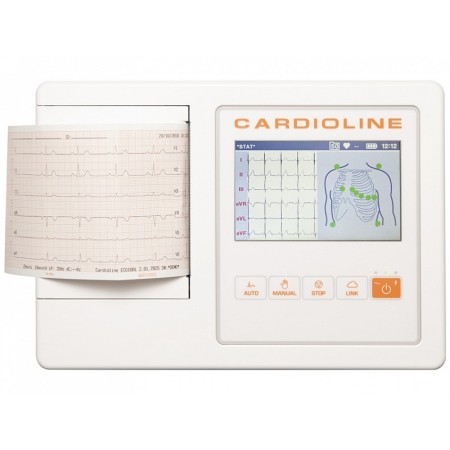

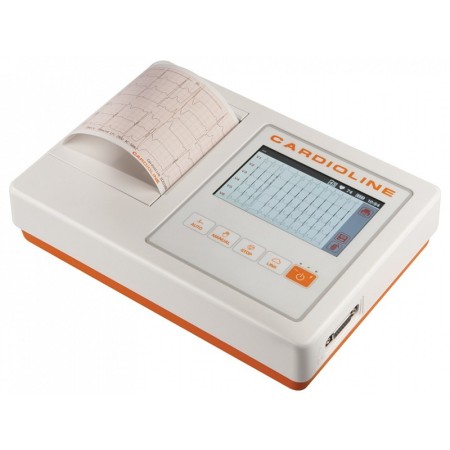

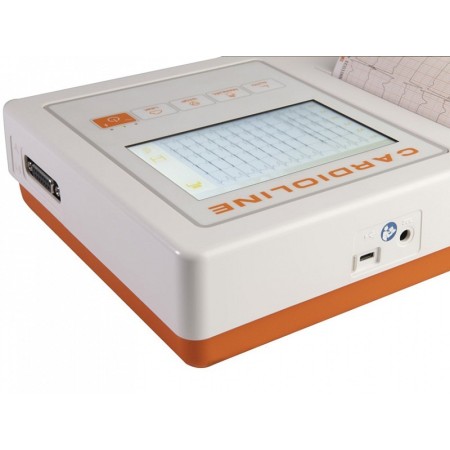

CARDIOLINE 100L GLASGOW ECG - écran 5"

Les ECG Cardioline sont conçus pour capturer rapidement et facilement un ECG de repos à 12 dérivations dans le cabinet d’un médecin.
Une attention particulière a été portée à la facilité d’utilisation, avec un écran tactile couleur lumineux de 5 » (54200-2) ou 7 » (54204-5) et des touches dédiées pour une utilisation rapide.
L’utilisateur est guidé étape par étape dans l’acquisition de l’ECG, du placement de l’électrode au contrôle qualité, à l’acquisition, à l’impression et au stockage.
D’une simple pression sur un bouton, les ECG peuvent être acquis en mode Auto, Manuel, Stat ou Rhythm.
La nouvelle fonction ECG Rhythm permet d’analyser le rythme ECG de 3 minutes, y compris la tendance et la variabilité de la fréquence cardiaque.
Les fichiers ECG peuvent être stockés sur l’appareil ou exportés via une connexion USB vers un PC ou une clé USB.

Prise en charge de la plupart des tailles d’impression
Standard ou cabrera 3, 3+1, 3+3, 6 ou 12 (12 uniquement 54204-5) canaux en mode automatique et 3, 6 ou 12 canaux d’impression en mode continu ainsi que l’impression par bande rythmée.

Logiciel interne multilingue commutable, en 16 langues GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algorithme de Glasgow pour l’interprétation pédiatrique et adulte (54201 - 54205 uniquement)
L’algorithme peut diagnostiquer n’importe quelle anomalie habituellement reconnaissable par l’ECG : infarctus du myocarde, y compris l’IAM, l’hypertrophie ventriculaire, les anomalies du segment ST-T et les anomalies courantes du rythme. Le programme détecte également des troubles tels que le retard de conduction et l’allongement de l’intervalle QT.

ECG EasyApp pour la gestion des ECG des patients (fourni avec les modèles 54202, 54205, en option pour les modèles 54200-1, 54204)
Avec cette application, les captures ECG peuvent être reçues au format SCP sur un PC (via USB) et imprimées. Les données du patient et les interprétations automatiques fournies par l’ECG, y compris les résultats d’examen, sont modifiables. L’opérateur peut également personnaliser le motif de bande rythmique avec des commandes spécifiques (vitesse, gain, filtre, etc.).

1 pièce

Acquisition d’ECG
- Canaux ECG : 12 dérivations (I, II, III, aVR-L-F, V1-6)
- Câble patient : Standard 15D, 10 fils
- CMRR : >100 dB
- Impédance d’entrée : 100 MOhm
- Taux d’échantillonnage de l’étage d’entrée : 32000 échantillons/seconde/canal
- Résolution ECG : 5μV/LSB ; 500 éch./s
- Plage dynamique : ± 325 mV
- Bande passante : Performances équivalentes à 0,05-150 Hz
- Reconnaissance du stimulateur cardiaque : reconnaissance matérielle associée avec filtre de convolution numérique
- Filtres : Filtre passe-haut de diagnostic numérique avec phase linéaire (selon 60601-2-25 2^ éd.). Filtre d’interférence numérique adaptatif 50/60 Hz CA. Filtre passe-bas numérique 25/40 Hz, pour l’affichage et l’impression uniquement
- Protection contre la défibrillation : norme AAMI/IEC
- Performances frontales : ANSI/AAMI IEC 60601-2-25:2011
- Modes d’acquisition : Automatique (12 dérivations), Manuel (3/6 dérivations), Stat (12 dérivations), Rythme (1/3 dérivations)
- Configuration : Standard ou Cabrera
- Détection de défauts dérivés : Indépendant sur toutes les branches
-Mesure. Fréquence cardiaque : 30-300 bpm
- Mesures ECG : Toutes les dérivations, moyennes, corrigées ; RH; RR moyen ; Intervalle PR ; la durée du QRS ; QT et intervalle QTc, avec la formule de Hodges, Bazzet et Fridericia, max R[V5] ou [V6] et S[V1]; indice de Sokolow-Lyon ; Axes P, R, T
- Interprétation de l’ECG : Programme d’analyse de Glasgow pour les patients adultes, pédiatriques et STEMI
- Mémoire ECG : 50 ECG
- Format d’exportation : SCP-PDF

Écran
- Type : LCD TFT couleur rétroéclairé de 5 pouces avec écran tactile capacitif
- Résolution : 800 x 480
- Données affichées : 3/6/12 leads en temps réel

Imprimante
- Tête thermique : 108 mm
- Résolution : 8 points/mm

Caractéristiques physiques
- Dimensions/poids : 270x190x60 mm - 1,48 Kg

Caractéristiques électriques
- Alimentation : 100-240V, 50/60 Hz
- Indice de protection de l’alimentation électrique : IP20
- Type de batterie : NiMH
- Autonomie de la batterie : plus de 500 ECG, plus de 6 heures
- Temps de charge : 4 heures jusqu’à 85 % de la capacité totale

Réglementation et sécurité
- DDM 93/42/CEE Classe IIa
- CEI 60601-1-2 (compatibilité électromagnétique) : Groupe 1 - Classe B
- CEI 60601-1 (sécurité électrique)
- Protection contre les chocs électriques : IP (alimentation interne), Classe I (sur alimentation externe AC/DC)
- Protection contre l’eau : IXP 0

Câble patient
2 rouleaux de papier
Pile
Cordon d’alimentation
Adaptateur pour connecteur à encliquetage de 4 mm (paquet de 10)
Glasgow Interprétation
Électrodes à languette jetables (paquet de 100)
Mode d’emploi CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
