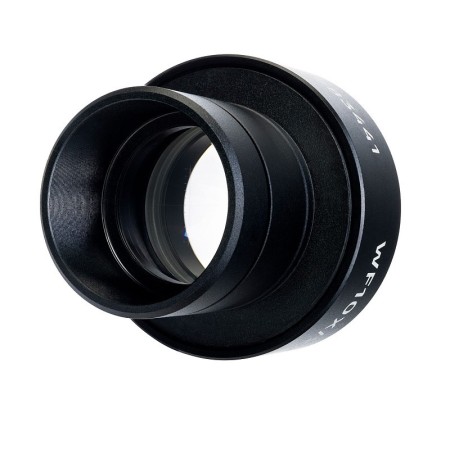

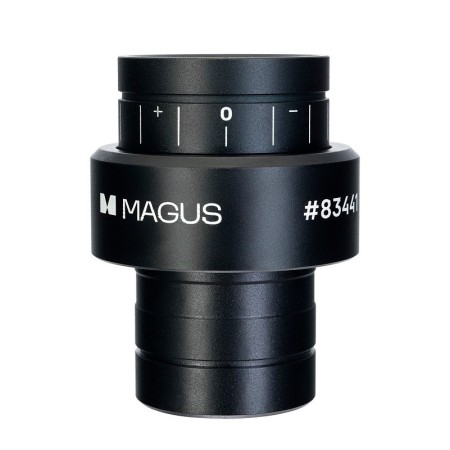

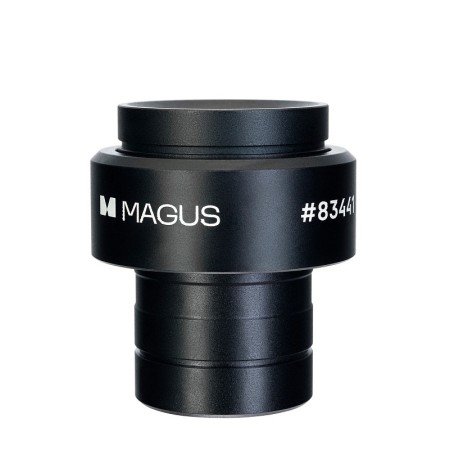

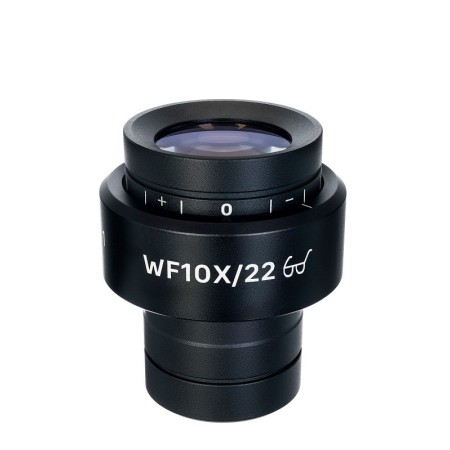

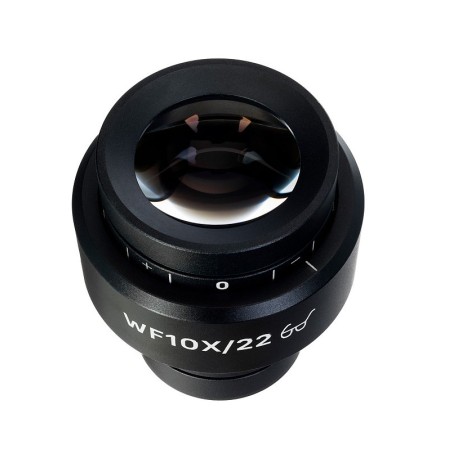

Das SE10S-Okular verfügt nicht nur über eine 10-fache Vergrößerung, sondern auch über eine Skala zur Beurteilung der Größe der Probe oder ihrer Strukturen in Millimetern oder Mikrometern. Die Skala ist mit 0,1 mm Teilungen markiert und befindet sich im Bereich der Feldblende des Okulars. Bevor Sie die Messung durchführen, müssen Sie die Skala anhand der Parameter jedes Objektivs kalibrieren, mit dem Sie arbeiten möchten. Das Modell SE10S wird an einem 30 mm Rohr installiert.

Kalibrierung

Die Kalibrierung erfolgt über einen Kalibrierschlitten (Tischmikrometer). Stellen Sie es auf den Tisch und richten Sie das Mikroskop auf die Skala, die in 0,1 mm Segmente unterteilt ist. Drehen Sie dann das Okular im Tubus, bis die Unterteilungen der Okularskala parallel zu den Unterteilungen auf der Kalibrierskala sind.

Berechnung

Um die Okularskala für das ausgewählte Objektiv zu kalibrieren, verwenden Sie die folgende Formel.
E=TL/A, wobei:
E ist die Teilung der Okularskala
T ist die Teilung der Mikrometerskala des Tisches, die auf dem Mikrometer des Tisches (0,01 mm) markiert ist
L ist die Anzahl der Werte auf dem Mikrometer des Tisches
A ist die Anzahl der Werte auf der Okularskala.

Notieren Sie sich den E-Wert für jedes Ziel. Zählen Sie bei der Messung der Probe die Anzahl der Teilungen auf der Okularskala zwischen den beiden gewünschten Punkten. Multiplizieren Sie dann diese Zahl mit dem Wert E. Das Ergebnis ist der lineare Wert des gemessenen Objekts.

Kompatibilität:

• MAGUS Stereomikroskop Stereo 9T
