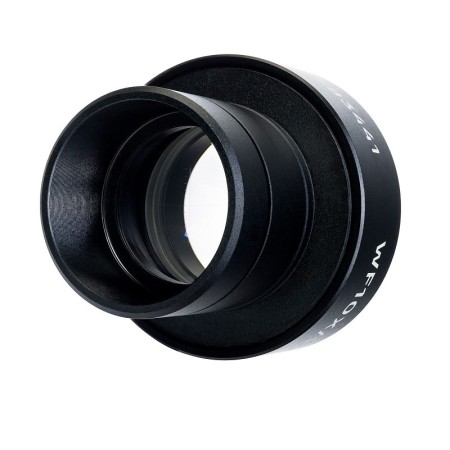

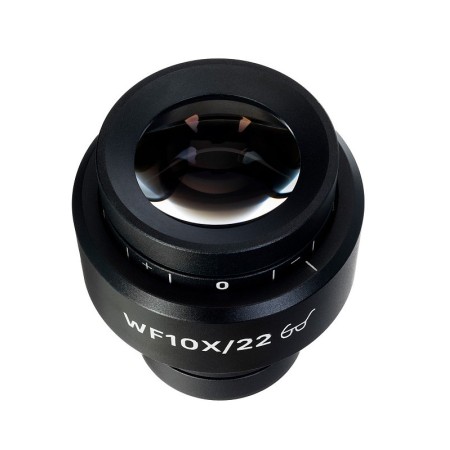

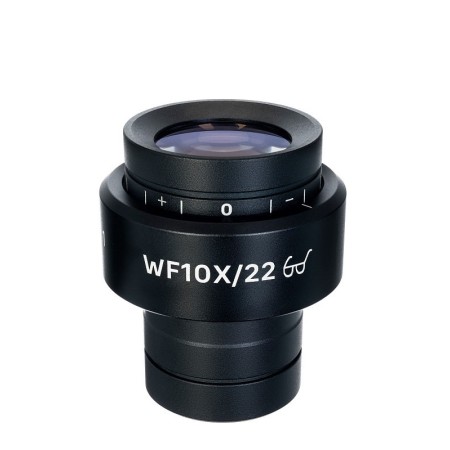

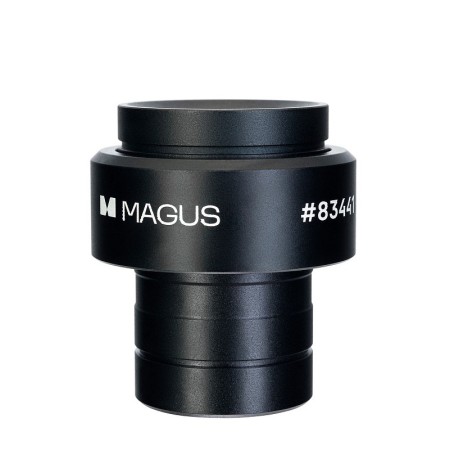

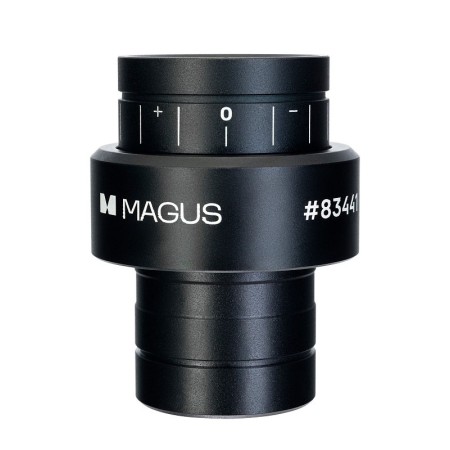

Okulár SE10S nabízí nejen 10x zvětšení, ale také měřítko pro vyhodnocení velikosti preparátu nebo souvisejících struktur v milimetrech nebo mikronech. Stupnice je označena dílky po 0,1 mm a je umístěna v oblasti polní clony okuláru. Před měřením je potřeba zkalibrovat stupnici podle parametrů každého objektivu, se kterým chcete pracovat. Model SE10S je instalován na 30mm trubce.

Kalibrace

Kalibrace se provádí pomocí kalibračního skla (stolního mikrometru). Umístěte jej na stolek a namiřte mikroskop na stupnici rozdělenou na 0,1 mm segmenty. Poté otáčejte okulárem v tubusu, dokud dílky na stupnici okuláru nebudou rovnoběžné s dílky na kalibrační stupnici.

Výpočet

Ke kalibraci stupnice okuláru pro vybraný objektiv použijte následující vzorec.
E=TL/A, kde:
E je dílek stupnice okuláru
T je dílek stupnice stolového mikrometru vyznačeného na stolním mikrometru (0,01 mm)
L je počet hodnot na stolním mikrometru
A je počet hodnot stupnice okuláru.

Zapište si hodnotu E pro každou čočku. Při měření vzorku spočítejte počet dílků na stupnici okuláru mezi dvěma požadovanými body. Poté toto číslo vynásobte hodnotou E. Výsledkem je lineární hodnota měřeného objektu.

Kompatibilita:

• Stereoskopický mikroskop MAGUS Stereo 9T
