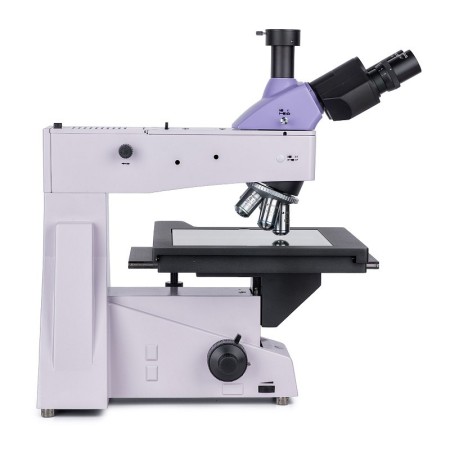

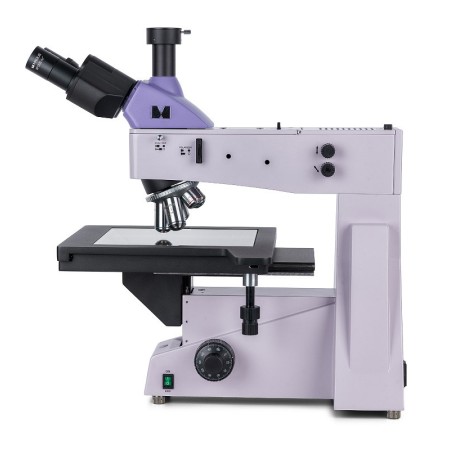

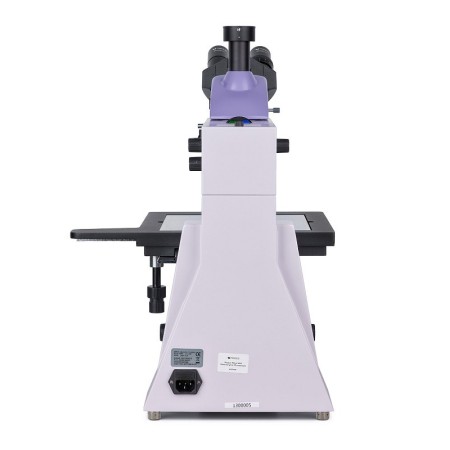

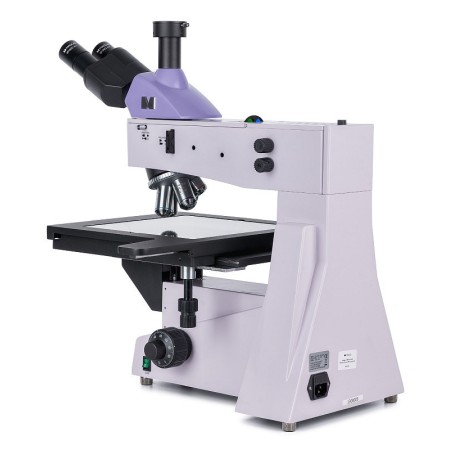

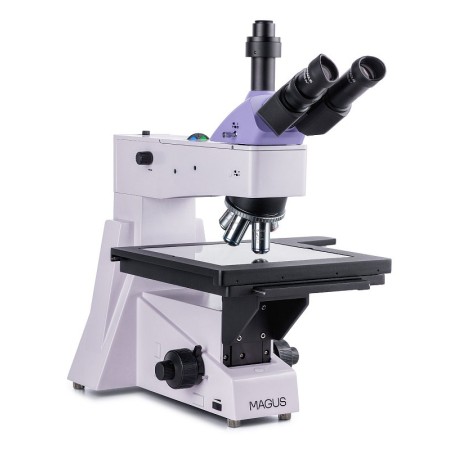

Mikroskop metalograficzny MAGUS Metal 650 wyposażony jest w duży stolik, na którym można umieścić fotomaski, płytki drukowane, układy scalone i inne długie, szerokie próbki do badania w świetle odbitym. Możliwe są obserwacje w jasnym polu i świetle spolaryzowanym. Mikroskop zapewnia bardzo precyzyjne ustawianie ostrości. Precyzyjna wartość ostrości wynosząca 0,7 μm ułatwia badanie przy dużym powiększeniu. Służy do prowadzenia badań w obiektach przemysłowych oraz do kształcenia studentów kierunków inżynierskich.

Optyczny

Nieskończenie planachromatyczna optyka pozwala na uzyskanie ostrych i szczegółowych obrazów. Głowica mikroskopu jest trójokularowa, nachylona pod kątem 30° i posiada tubus trójokularowy do montażu kamery cyfrowej. Kamera (brak w zestawie) wykonuje zdjęcia i filmy badanej próbki oraz odtwarza obraz z mikroskopu na zewnętrznym ekranie. Istnieje dwupozycyjny dzielnik promienia: 100:0 i 0:100. Wiązka światła jest kierowana na okular lub kamerę. Na lewej lufie znajduje się pierścień regulacji dioptrii.

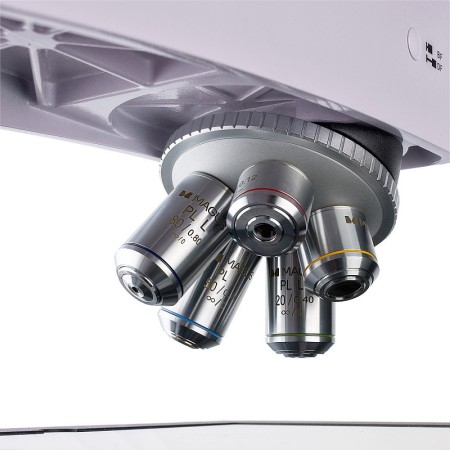

Na końcówce nosa można zamontować 5 soczewek, z których wszystkie są dołączone do zestawu. Aby uzyskać większe powiększenie, zamiast dostarczonych soczewek można zainstalować opcjonalne obiektywy. W podstawowej konfiguracji mikroskop zapewnia powiększenie od 50 do 800x. Końcówka nosa jest zorientowana w kierunku wnętrza instrumentu, dzięki czemu użytkownik może zobaczyć, który obiektyw jest włożony w ścieżkę optyczną.

Oświetlenie

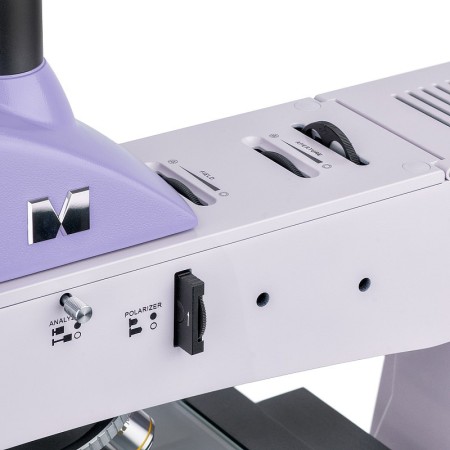

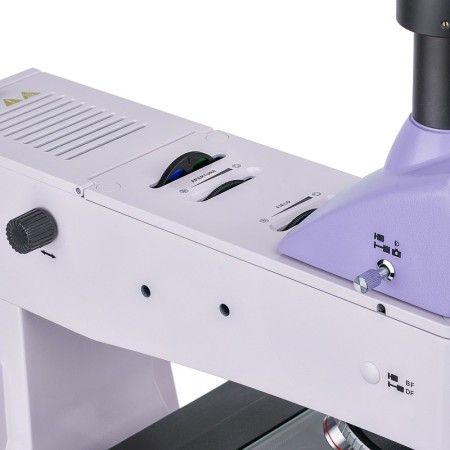

System oświetlenia światłem odbitym łączy w sobie trzy elementy centrujące: źródło światła, przysłonę polową i przysłonę. Oświetlacz lampy halogenowej o mocy 30 W emituje ciepłe światło, które nie powoduje zmęczenia oczu przy długotrwałym użytkowaniu. Możesz dostosować jasność i ustawić oświetlenie Köhler. System oświetlenia światłem odbitym wyposażony jest również w urządzenie polaryzacyjne: zintegrowany analizator i wyjmowany polaryzator obrotowy. W zestawie znajduje się zestaw filtrów barwnych.

Stolik i mechanizm ustawiania ostrości

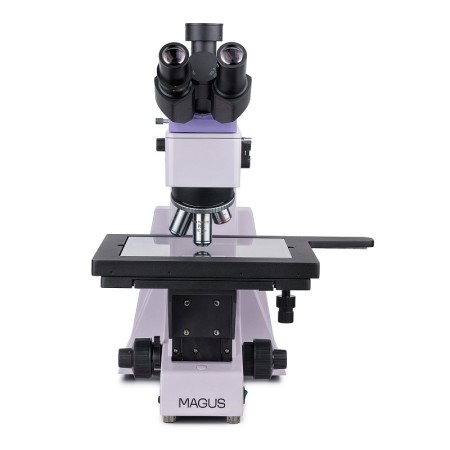

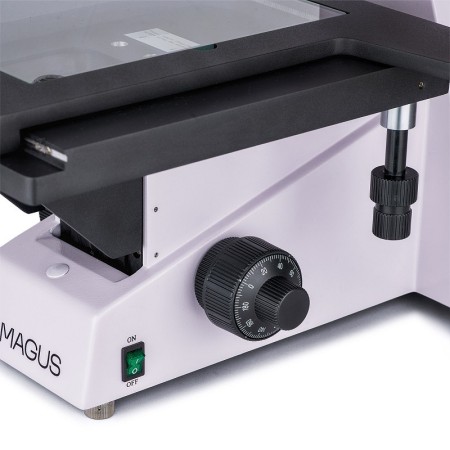

Najciekawszym elementem konstrukcyjnym mikroskopu jest stolik o wymiarach 280x270 mm, który można przesuwać w dwóch osiach do 204 mm. Pozwala to na obserwację dużych próbek i łatwe badanie ich powierzchni. Pokrętła zgrubnego i precyzyjnego ustawiania ostrości są współosiowe i umieszczone po obu stronach mikroskopu i wyposażone w pokrętło blokady oraz pokrętło regulacji zgrubnego naprężenia. Uchwyt znajduje się w pobliżu podstawy mikroskopu. Możesz swobodnie położyć ręce na stole i przyjąć wygodną pozycję podczas obserwacji.

Mocowania

Akcesoria kompatybilne z mikroskopem MAGUS Metal 650 obejmują okulary, obiektywy o dużej odległości roboczej, aparaty cyfrowe i szkiełka kalibracyjne. Akcesoria mogą być używane do rozszerzania możliwości mikroskopu.

Kluczowe cechy:

• Duży stolik z szerokim zakresem ruchu do obserwacji długich i szerokich próbek
• Precyzyjna wartość ostrości 0,7 μm ułatwia ustawianie ostrości przy dużym powiększeniu. Zgrubne ustawianie ostrości za pomocą pokrętła blokady i pokrętła regulacji napięcia
• Głowica trinokularowa z tubusem trójokularowym i rozdzielaczem wiązki
• Oświetlacz światła odbitego: Potężna lampa halogenowa o mocy 30 W ze ściemnianiem i zasilaniem prądem zmiennym
• Urządzenie polaryzacyjne, centralne elementy oświetlacza światła odbitego, oświetlenie Köhlera, filtry kolorowe
• Szeroka gama kompatybilnych opcji i akcesoriów

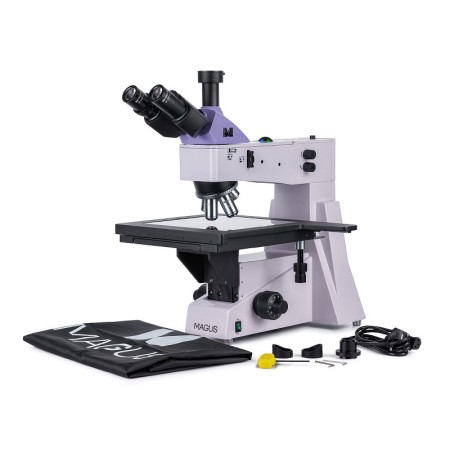

Opakowanie zawiera:

• Podstawa z wejściem zasilania, źródłem światła do obserwacji w świetle odbitym, mechanizmem ustawiania ostrości, stolikiem i głowicą
• Głowica trójokularowa
• Planachromatyczny obiektyw nieskończoności PL L5x/0.12 WD 26.1mm
• Soczewka planatyczna na nieskończoność: PL L10х/0,25 WD 20,2 mm
• Soczewka planatyczna na nieskończoność: PL L20х/0,40 WD 8,80 mm
• Soczewka planatyczna na nieskończoność: PL L50х/0,70 WD 3,68 mm
• Planachromatyczny obiektyw nieskończoności: PL L80x/0.80 WD 1.25mm
• Okular 10x/22 mm z długim odstępem źrenicy wyjściowej (2 szt.)
• 1x adapter C-mount
• Klucz imbusowy
• zasilający AC
• Osłona
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą do nurkowania
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Soczewka planatyczna na nieskończoność: PL L40х/0,60 WD 3,98 mm
• Soczewka planachromatyczna na nieskończoność: PL L60x/0,70 WD 2,08 mm
• Soczewka planachromatyczna ustawiająca nieskończoność: PL L100x/0.85 (sucha) WD 0.40mm
• Aparat cyfrowy
• Szkiełko kalibracyjne
