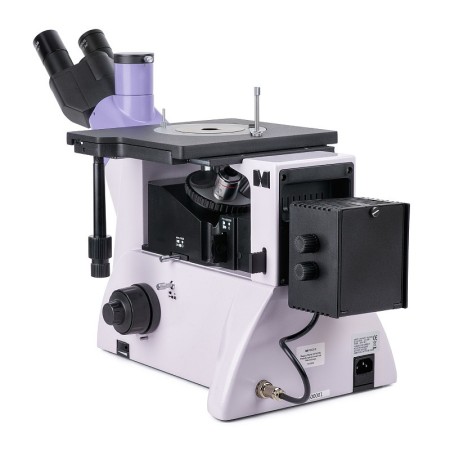

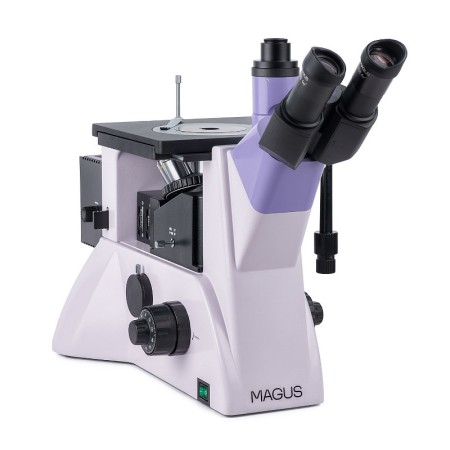

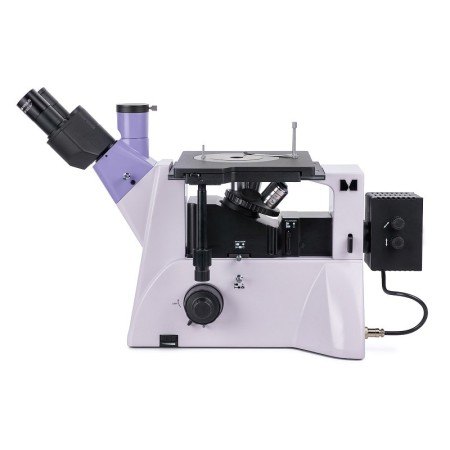

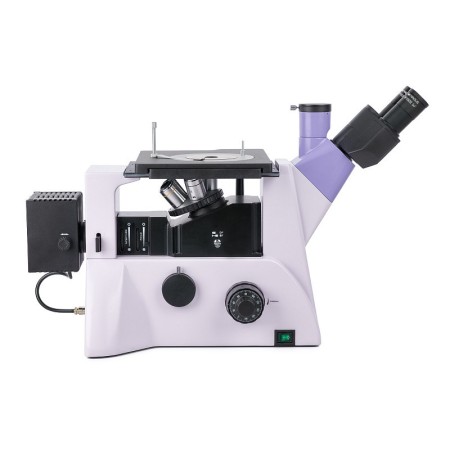

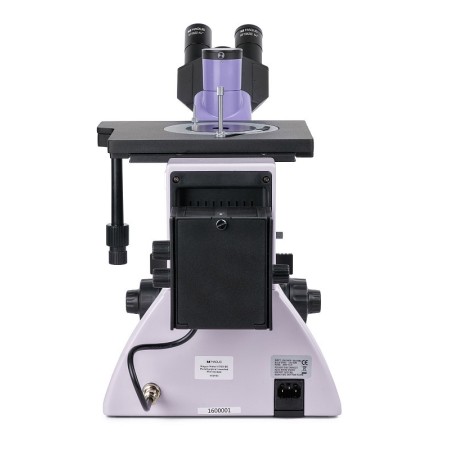

Mikroskop metalograficzny MAGUS Metal V700 BD jest odwróconym mikroskopem metalograficznym: oznacza to, że nosek jest umieszczony poniżej próbki i obserwacje przeprowadzane są w świetle odbitym. Dostępne techniki mikroskopowe: pole jasne, pole ciemne lub światło spolaryzowane. Mikroskop ten przeznaczony jest do badania metali, stopów, materiałów półprzewodnikowych i innych materiałów nieprzezroczystych o dużych gabarytach i masie do 2 kg. Znajduje szerokie zastosowanie w zakładach przemysłowych, fabrykach, laboratoriach kontroli jakości, a także na uniwersytetach i ośrodkach badawczych.

Optyka

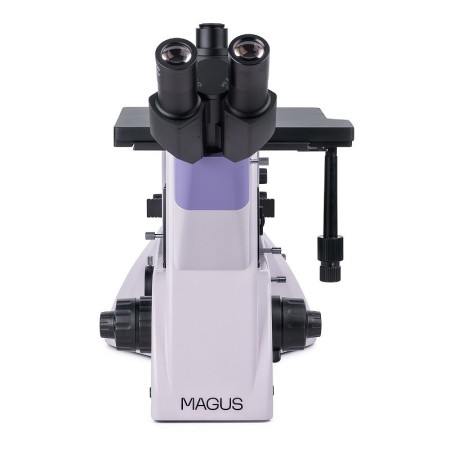

Konstrukcja mikroskopu umożliwia montaż głowicy w kierunku normalnym lub poprzez obrót o 180°. Można zamontować kamerę cyfrową i monitor: głowica mikroskopu wyposażona jest w tubus trójokularowy, a na ramce znajduje się boczny port kamery. W obu torach optycznych zastosowano rozdzielacz wiązki: o przełożeniach 50:50 i 100:0 dla głowicy mikroskopu oraz 100:0 i 0:100 dla oprawki.

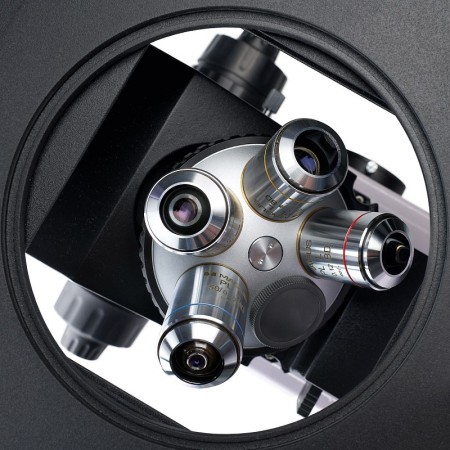

Pod obserwowaną próbką umieszcza się nosek na 5 obiektywów. W zestawie znajdują się 4 gniazda do montażu soczewek oraz dodatkowe gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu są oznaczone etykietą BD , co oznacza, że zostały zaprojektowane specjalnie do mikroskopii w jasnym i ciemnym polu i charakteryzują się dużą odległością roboczą.

Oświetlenie

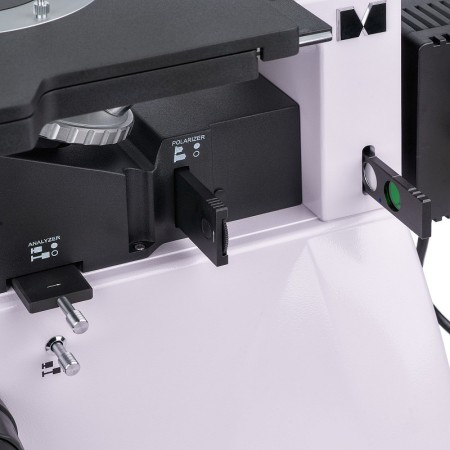

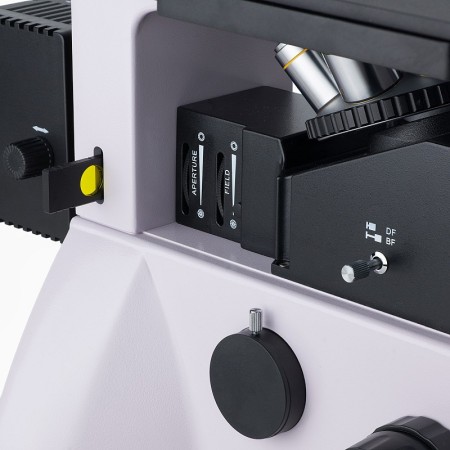

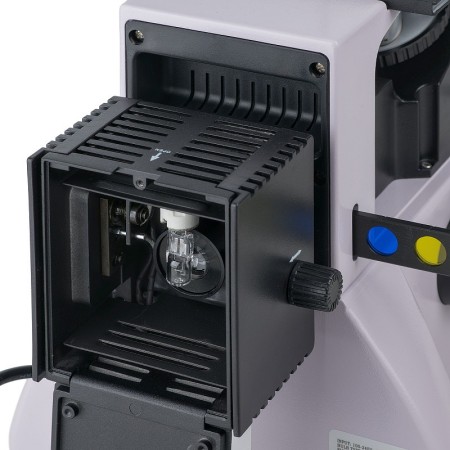

Źródło światła: lampa halogenowa o mocy 50W. Ciepłe światło zmniejsza zmęczenie oczu i idealnie nadaje się do wielogodzinnej pracy pod mikroskopem. Dzięki mocnemu oświetleniu uzyskasz ostre, szczegółowe obrazy przy użyciu dowolnej techniki mikroskopowej i dowolnego obiektywu. Źródło światła można wyśrodkować w trzech osiach, a oświetlenie Köhlera można regulować za pomocą przysłony polowej i aperturowej. System oświetlenia do obserwacji w świetle odbitym obejmuje również urządzenie polaryzacyjne i niezbędne oprzyrządowanie do mikroskopii w ciemnym polu.

Stopień i mechanizm ustawiania ostrości

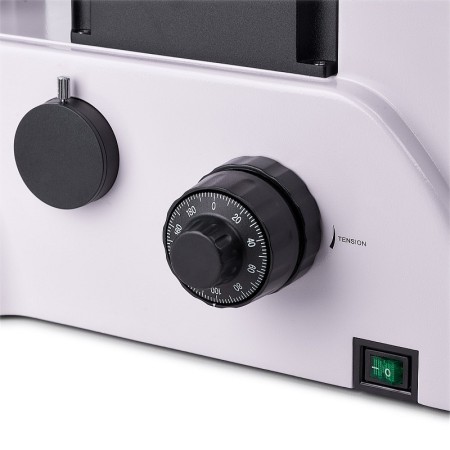

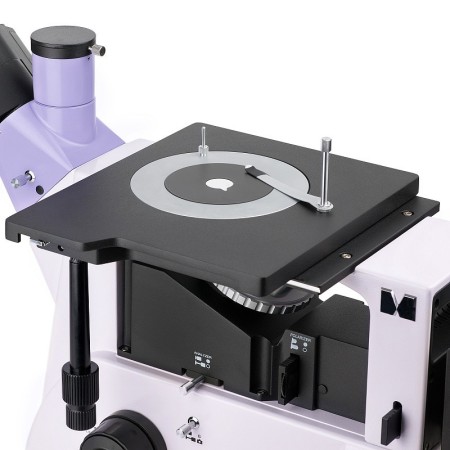

Okrągły, obrotowy talerz znajduje się na środku stołu. Można zastosować różne płytki, w zależności od obserwacji, jaką chcemy poczynić: różnią się one między sobą średnicą otworu: 10 mm, 20 mm lub 30 mm. Po umieszczeniu próbki na scenie można ją zabezpieczyć systemem nośnym. Próbka porusza się integralnie ze stolikiem w dwóch kierunkach: wzdłuż regulacji ostrości. Pokrętła współosiowe do zgrubnego i dokładnego ustawiania ostrości (śruba zgrubna i precyzyjna) są umieszczone po obu stronach, dzięki czemu podczas korzystania z mikroskopu można oprzeć dłonie na stole, bez konieczności trzymania ich w powietrzu w celu regulacji ostrości.

Akcesoria

Dodając dodatkowe akcesoria do mikroskopu MAGUS Metal V700 BD można zwiększyć jego wydajność. Gama akcesoriów obejmuje okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, aparaty cyfrowe i szkiełka kalibracyjne.

Kluczowe funkcje:

• Stolik z okrągłą płytą i otworami 10 mm, 20 mm i 30 mm, odpowiedni do badania dużych i ciężkich próbek
• Techniki mikroskopii w jasnym polu, ciemnym polu lub w świetle spolaryzowanym
• Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
• Dwie możliwości obudowy aparatu cyfrowego i montażu monitora: tubus trinokularny i boczny port dla kamery rozdzielającej wiązkę: 100:0 i 0:100 w ramie mikroskopu, 50:50 i 100:0 w głowicy trinokularowej
• Mocne oświetlenie halogenowe (50 W) umożliwiające wygodne obserwacje przy użyciu technik ciemnego pola, kontrola jasności, oświetlenie Köhlera, filtry barwne i źródło światła, które można wyśrodkować w trzech osiach
• Opcjonalne akcesoria poprawiające wydajność mikroskopu

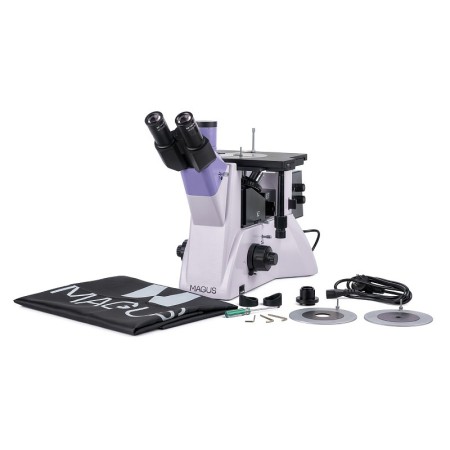

Pakiet zawiera:

• Statyw z wejściem zasilania, mechanizmem ustawiania ostrości, stolikiem i noskiem
• Oświetlacz do obserwacji w świetle odbitym z oprawką żarówki

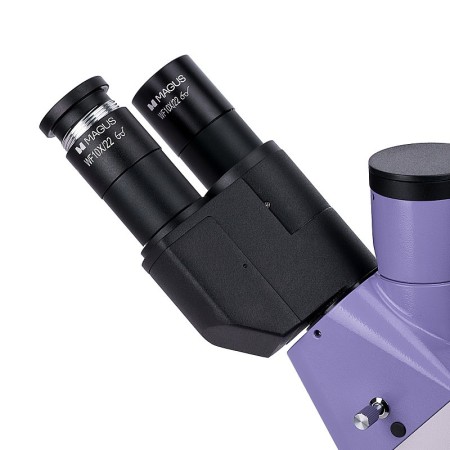

• Głowa trójokularowa
• Planarno-achromatyczny obiektyw nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L50х/0.70 BD WD 2.5 mm
• Okular 10x/22 mm z długim odstępem źrenicy (2 szt.)
• 1x adapter do mocowania typu C
• Klucz imbusowy
• Kabel zasilania sieciowego
• Osłona przeciwpyłowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą stopniowaną
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Planarno-achromatyczny obiektyw nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
• Planarno-achromatyczny obiektyw nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
• Aparat cyfrowy
• Suwak kalibracyjny
