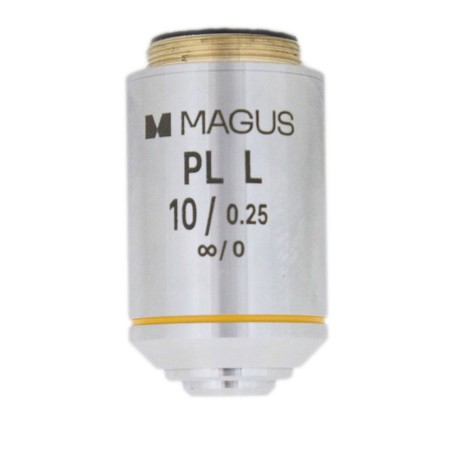

La limite de résolution de l’objectif 10х/0,25 est de 1,1 μm.
Les aberrations chromatiques sont corrigées pour la lumière bleue et rouge, l’aberration sphérique est corrigée pour la lumière verte et la courbure de champ est corrigée à 90 % du diamètre du champ de vision.

L’objectif est infiniment correct. La distance parfocale est de 45 mm. Lors de l’utilisation d’un oculaire de 10/22 mm, le diamètre du champ de vision sera de 2,2 mm. Conçu pour fonctionner avec des échantillons sans verre de protection.

L’objectif métallurgique 10x a une longue distance de travail de 5 mm. La distance de travail est la distance entre la lentille frontale de l’objectif et l’objet d’étude, à laquelle l’image de l’objet est mise au point. Les objets d’étude peuvent avoir une topographie prononcée, par exemple, des échantillons de cartes de circuits imprimés avec différents niveaux de composants électroniques et de semi-conducteurs. Une grande distance de travail empêche d’endommager accidentellement l’objectif ou l’échantillon lors de la mise au point et lorsque le revolver est tourné pour changer d’objectif.

La limite inférieure du grossissement possible du microscope lors de l’utilisation d’un objectif 10х est de 125x. Un grossissement plus faible ne permettrait pas de distinguer les détails de l’objectif dans l’image produite par l’objectif. La limite supérieure du grossissement possible lors de l’utilisation d’un objectif 10х est de 250x. Un grossissement plus élevé est considéré comme « inutile » car il ne fournit pas de nouveaux détails dans l’image de l’objet.
Avec un objectif de 10x/0,25, utilisez des oculaires avec un grossissement de 12,5x à 25x.

Les lentilles planachromatiques produisent une image qui est également focalisée sur le centre et les côtés avec une distorsion minimale. Cette fonction est utilisée pour capturer des images numériques et pour utiliser des oculaires à grand champ avec un champ de vision de 22 mm.

Compatibilité:

• Microscope métallographique MAGUS Metal 600
• Microscope métallographique MAGUS Metal 630
• Microscope métallographique MAGUS Metal 650
• Microscope métallographique inversé MAGUS Metal V700
