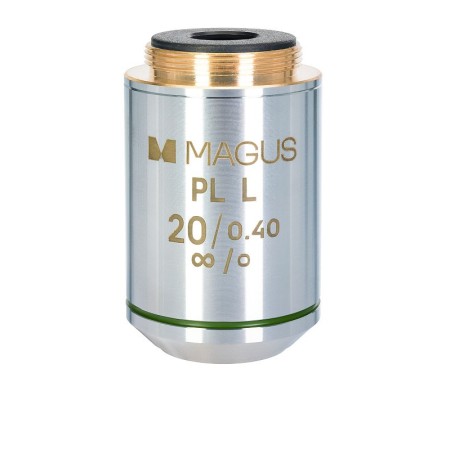

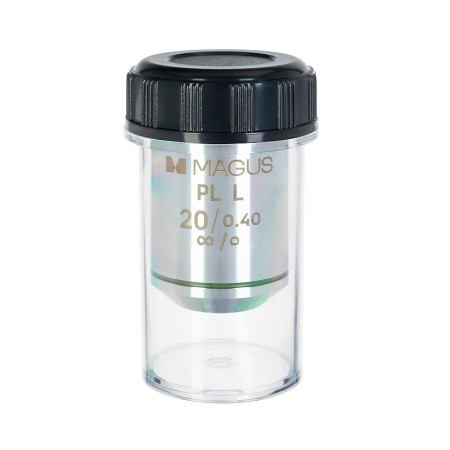

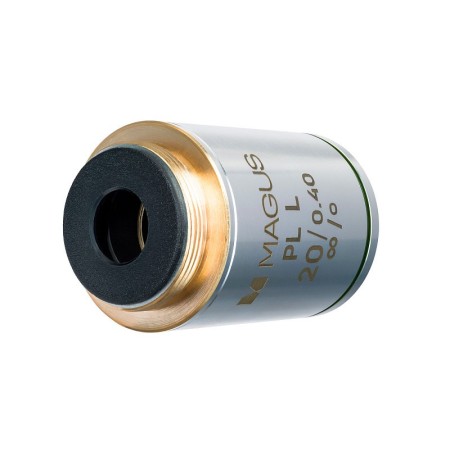

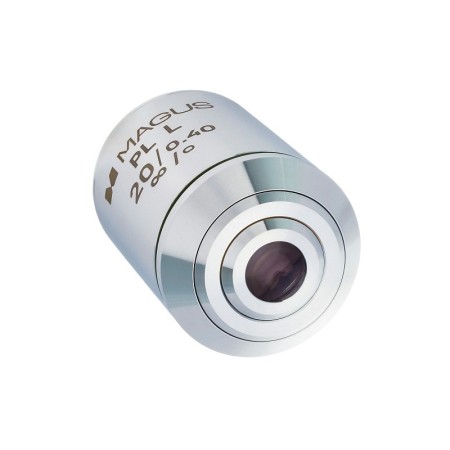

Objectif avec un grossissement de 20x pour un microscope métallurgique. Il est idéal pour travailler avec des oculaires avec des grossissements de 10x à 20x. Le grossissement utile d’un microscope avec cet objectif est de l’ordre de 200 à 400x, sa résolution maximale est de 0,69 μm.

L’optique planachromatique corrige la courbure du champ de 90 % et produit une image claire et non déformée sur presque tout le champ de vision. Il est recommandé de combiner l’objectif avec des oculaires avec un grand champ de vision : 22 mm. La combinaison avec un oculaire de 10x/22 mm produira un champ de vision de 1,1 mm de diamètre. L’aberration chromatique a été corrigée pour le rouge et le bleu, et l’aberration sphérique a été corrigée pour le vert.

Une lentille métallurgique nécessite une utilisation avec un verre de protection. L’objet de l’étude peut avoir une consistance avec de grandes différences de hauteur et avec une position d’objectif standard, il y a un risque d’endommager celui-ci ou l’échantillon. Par conséquent, l’objectif du microscope métallurgique MAGUS 20 PLL a une plus grande distance de travail que la lentille standard, à 8,8 mm.

L’objectif est compatible avec les microscopes à correction infinie. Sa parfocalité est de 45 mm.

Compatibilité:

• Microscope métallographique MAGUS Metal 600
• Microscope métallographique MAGUS Metal 630
• Microscope métallographique MAGUS Metal 650
• Microscope métallographique inversé MAGUS Metal V700
