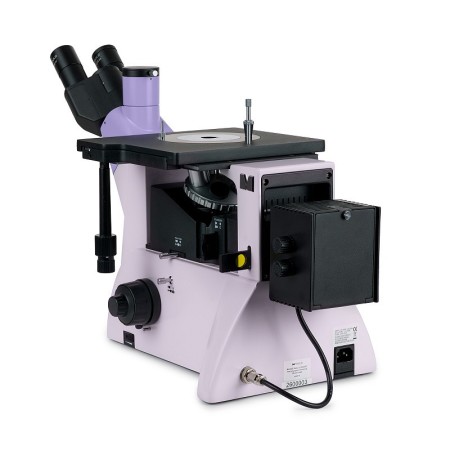

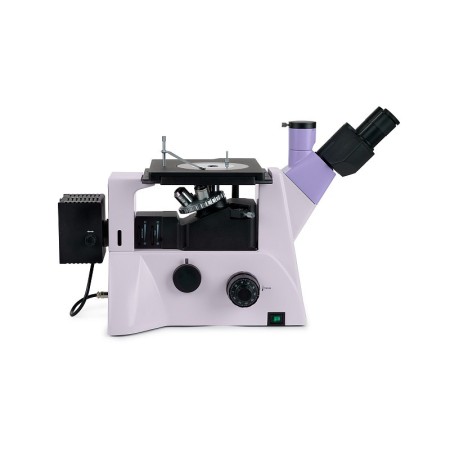

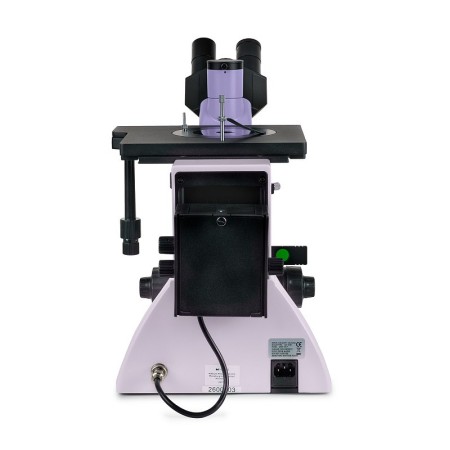

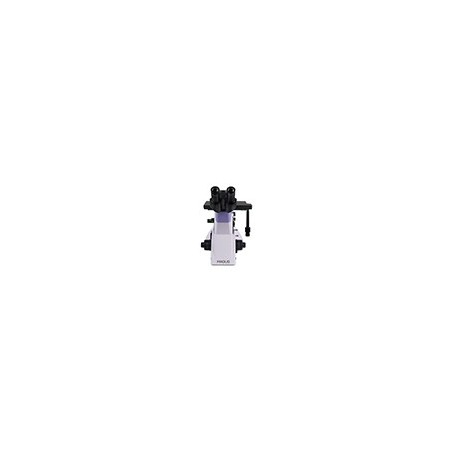

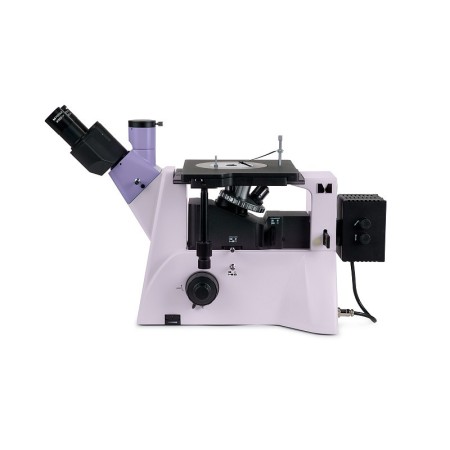

Questo microscopio è progettato per lo studio delle microstrutture di metalli, leghe, materiali semiconduttori e altri campioni opachi.
Il design del microscopio invertito non limita la dimensione del campione esaminato solo il suo peso è limitato fino a 2 kg. Il campione da analizzare deve essere prima opportunamente lavorato, quindi posizionato sul tavolino con la superficie di interesse verso il basso.
Il microscopio esegue tre tecniche di contrasto in luce riflessa: campo chiaro, semplice polarizzazione e contrasto interferenziale differenziale.
Il metodo a campo chiaro consente un’immagine autentica ingrandita dell’oggetto. La semplice polarizzazione rimuove il riflesso dalle superfici di metallo ed evidenzia i polimeri e altri elementi estranei. Il contrasto interferenziale differenziale colora la differenza di altezza di un oggetto rivelandone la topografia. L’oggetto di studio apparirà in rilievo.
Il tubo trinoculare e la porta laterale per la fotocamera consentono la connessione simultanea a un monitor e a una camera.
Il microscopio può essere usato in vari campi (metallurgia, ingegneria, industria aerospaziale, nucleare e settore energetico) nonché nei laboratori di ricerca e nelle università tecniche.

Testata del microscopio

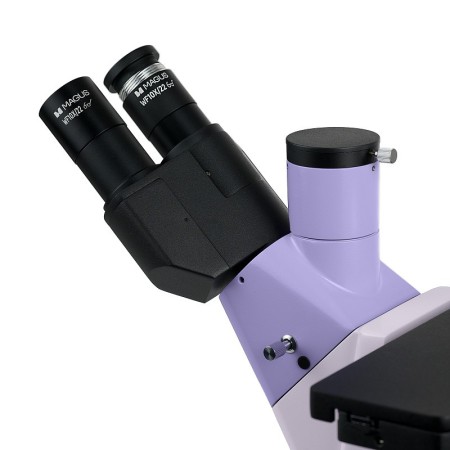

Lunghezza focale del tubo: infinito (∞). Durante l’assemblaggio del microscopio, l’utente può ruotare i tubi ottici di 180° e regolare l’estrazione pupillare per adattare lo strumento alla propria altezza. Lo strumento è dotato di testata trinoculare.
Il monitor va alloggiato nel terzo tubo della testata trinoculare, mentre la fotocamera digitale può essere installata nell’apposita porta laterale. Il beam splitter sulla testata trinoculare è 50/50 (tubo aperto) o 100/0 (tubo chiuso), mentre sul corpo è 100/0 o 0/100.

Revolver portaobiettivi

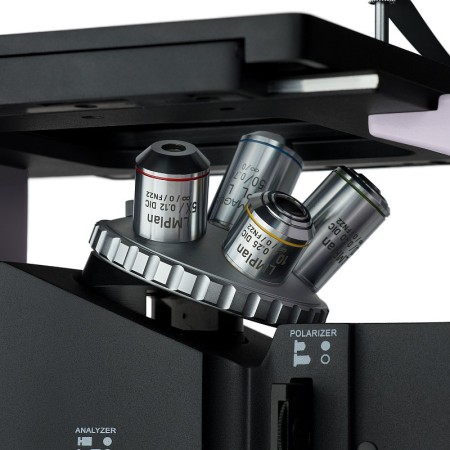

Il revolver portaobiettivi da 5 obiettivi è installato sullo stativo, al di sotto del tavolino.
Il revolver portaobiettivi ha uno speciale alloggiamento per slider DIC utilizzato con il metodo a contrasto interferenziale differenziale con obiettivi 5x, 10x e 20x.

Obiettivi
Gli obiettivi planacromatici con lunga distanza di lavoro sono progettati per i metodi campo chiaro, semplice polarizzazione e contrasto interferenziale differenziale. Per la microscopia in campo oscuro, scegliere il Magus Metal V700 BD.

Meccanismo di messa a fuoco

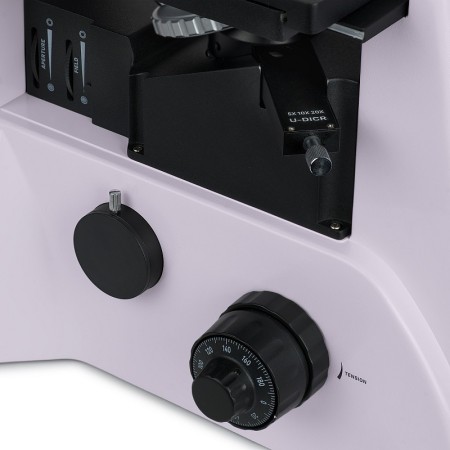

Le manopole coassiali di messa a fuoco fine (vite micrometrica) e grossolana (vite macrometrica) sono posizionate su entrambi i lati alla base del microscopio. L’utente può appoggiare le mani sul tavolo e assumere una posa rilassata durante l’osservazione. La regolazione della nitidezza è fluida e senza sforzo.

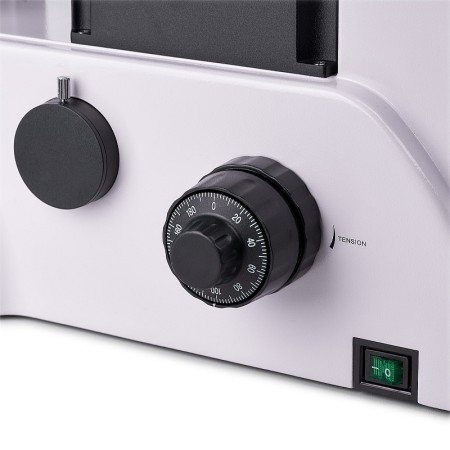

A destra, c’è la manopola di fissaggio della messa a fuoco grossolana (vite macrometrica), per una rapida regolazione dopo il cambio del campione. Sul lato sinistro, è presente la rotella di regolazione della tensione per la messa a fuoco.

Tavolino meccanico

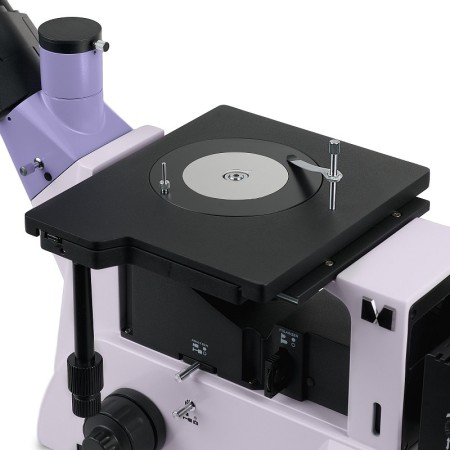

L’oggetto viene spostato muovendo il tavolino lungo due assi. Al centro del tavolino viene installata una piastra rotonda e girevole con un foro di diametro 10 mm, 20 mm o 30 mm. Per mantenere l’oggetto osservato in posizione, si usa un sistema di supporto del campione/ferma vetrino.

Sorgente luminosa

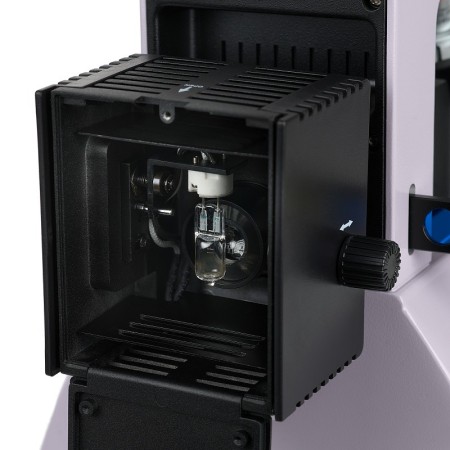

L’alloggiamento della lampadina ospita una lampada alogena da 50 W. Ha un’intensità luminosa sufficiente per obiettivi da 4x fino a 100x, usati per le tecniche di microscopia in campo chiaro, luce polarizzata o contrasto interferenziale differenziale. La lampada alogena emette luce con una temperatura colore che garantisce un maggiore comfort per la vista.

Illuminazione a luce riflessa

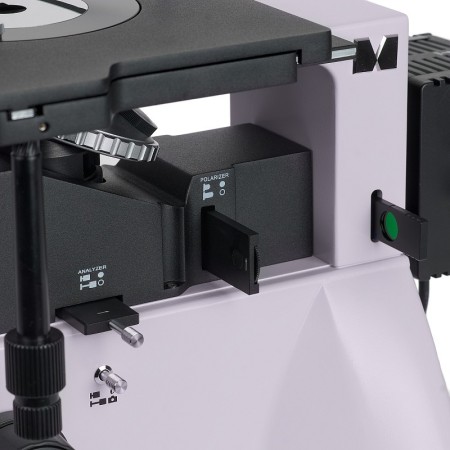

Il sistema di illuminazione rende possibile l’allestimento dell’illuminazione di Köhler. I diaframmi di apertura e di campo sono centrati per impostazione predefinita e non richiedono un’ulteriore regolazione. Se necessario, i diaframmi possono essere regolati usando le viti di centraggio. La sorgente luminosa è centrata lungo tre assi. L’analizzatore e il polarizzatore rimovibili sono necessari per le tecniche di microscopia con luce polarizzata. Il polarizzatore ruota da 0° a 360°, mentre l’analizzatore è fisso.

Lo slider del prisma DIC si utilizza con il metodo del contrasto interferenziale differenziale con obiettivi 5x, 10x e 20x.
Un set di filtri può aiutare a modificare la riproduzione dei colori.

Accessori
L’uso di accessori aggiuntivi migliora le prestazioni tecniche del microscopio. Oculari e obiettivi aumentano il range di ingrandimento. Una fotocamera digitale trasmette l’immagine osservata allo schermo di un computer o a un monitor. I vetrini di calibrazione aiutano a effettuare misure degli oggetti osservati.

Caratteristiche chiave:

• Adatto allo studio di oggetti opachi e sviluppati su tre dimensioni con peso fino a 2 kg
• Testata trinoculare con la possibilità di regolare l’estrazione pupillare
• Due tubi indipendenti per l’installazione di una fotocamera digitale e di un monitor: un tubo verticale sulla testata e un tubo laterale sul corpo beam splitter 50/50 e 100/0 sulla testata trinoculare e 100/0 e 0/100 sul corpo
• Illuminatore per osservazioni in luce riflessa con potente lampada alogena da 50 W e temperatura colore naturale
• Illuminazione Köhler, elementi del sistema di illuminazione centrato, dispositivo di semplice polarizzazione, alloggiamento per slider DIC
• I filtri ottici riducono l’intensità di determinate lunghezze d’onda e regolano la riproduzione dei colori per la fotomicrografia
• Tavolino di grandi dimensioni con piastra rotonda dotata di fori da 10 mm, 20 mm o 30 mm di diametro
• Vasta selezione di obiettivi e oculari aggiuntivi

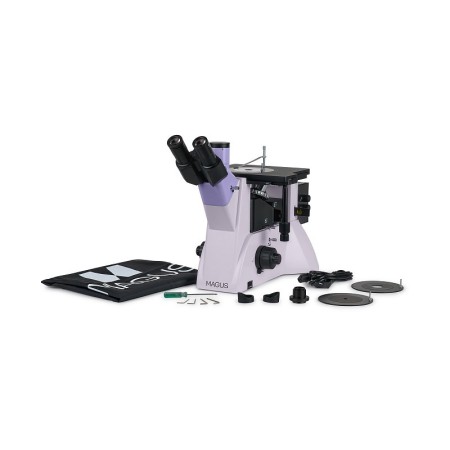

La confezione contiene:

• Stativo con ingresso di alimentazione, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Alloggiamento della lampada
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL L5x/0,12 WD 26,1 mm
• Obiettivo planacromatico all’infinito: PL L10х/0,25 WD 20,2 mm
• Obiettivo planacromatico all’infinito: PL L20х/0,40 WD 8,80 mm
• Obiettivo planacromatico all’infinito: PL L50х/0,70 WD 3,68 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Adattatore passo C 1x
• Slider DIC per obiettivi 5x, 10x e 20x
• Chiave a brugola
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL L40х/0,60 WD 3,98 mm
• Obiettivo planacromatico all’infinito: PL L60x/0,70 WD 2,08 mm
• Obiettivo planacromatico all’infinito: PL L80x/0,80 WD 1,25 mm
• Obiettivo planacromatico all’infinito: PL L100x/0,85 (a secco) WD 0,40 mm
• Fotocamera digitale
• Vetrino di calibrazione
