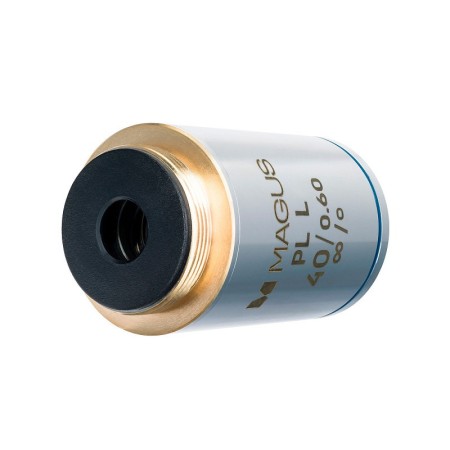

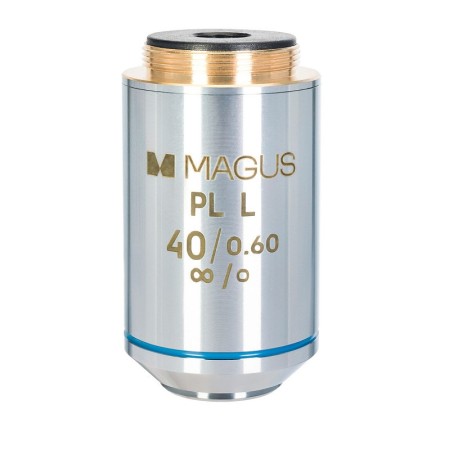

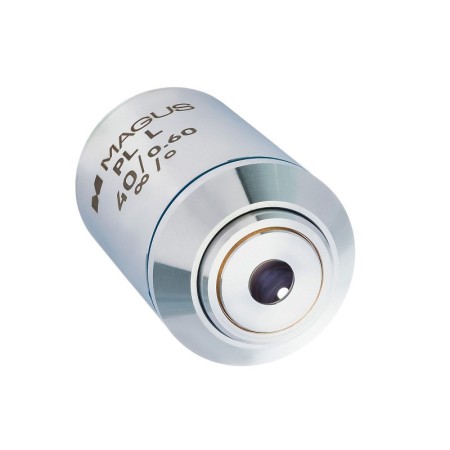

Objektiv mit 40-facher Vergrößerung und maximaler Auflösung von 0,46 μm. Es ist für den Einbau in ein metallurgisches Mikroskop konzipiert. Es kann verwendet werden, um Objekte mit einer nicht ebenen Oberfläche zu beobachten. Um eine Beschädigung der Linsenoberfläche unter solchen Bedingungen zu vermeiden, ist das Objektiv für einen langen Arbeitsabstand von 3,98 mm ausgelegt. Bei der Arbeit mit dem Objektiv wird kein Deckglas verwendet.

Die planachromatische Linse eliminiert chromatische Verzerrungen bei blauen und roten Farben und sphärische Verzerrungen bei Grün. Das Gesichtsfeld ist breit und verzerrungsfrei, da planachromatische Objektive die Bildfeldwölbung um 90 % korrigieren.

Das Objektiv ist für unendlich ausgelegt, seine Parfokalität beträgt 45 mm. Es funktioniert gut mit Okularen mit einem weiten Gesichtsfeld (22 mm). Die beste Bilddetailtreue kann mit Okularen mit einer Vergrößerung von 7x bis 15x erzielt werden. In Kombination mit einem Okular von 10x/22mm ergibt sich ein Gesichtsfeld von 0,55 mm. Die nützliche Vergrößerung des Mikroskops bei der Arbeit mit diesem Objektiv beträgt 300–600x.

Kompatibilität:

• Metallographisches Mikroskop MAGUS Metal 600
• Metallographisches Mikroskop MAGUS Metal 630
• Metallographisches Mikroskop MAGUS Metal 650
• MAGUS Metal V700 Inverses Metallographisches Mikroskop
